Каждому валу, создающему осевое усилие, будь то гребной вал судна, ротор турбины или коленчатый вал двигателя, нужна опора, способная воспринять эту нагрузку. Такой опорой служит упорный подшипник. В 2026 году объём мирового рынка упорных подшипников достиг 3,98 млрд долларов при среднегодовом темпе роста 7 %; спрос поддерживают силовые установки электромобилей, морская ветроэнергетика и промышленная автоматизация (Research and Markets).
Сегмент упорных подшипников входит в более широкий рынок подшипников качения объёмом примерно 130–175 млрд долларов (2025), на котором доминируют несколько крупнейших производителей подшипников. Однако «упорный подшипник» — не отдельное изделие, а семейство из шести принципиально разных конструкций для различных сочетаний частоты вращения, нагрузки и точности. Ошибка при выборе приводит не только к ухудшению характеристик, но и к аварийному отказу. В руководстве рассмотрены все шесть типов и приведены инженерные данные для подбора подшипника под конкретный узел.
Ключевые выводы
- Упорный подшипник воспринимает осевую нагрузку, действующую параллельно оси вала, при углах контакта 45–90°. Существует шесть основных типов: шариковые, цилиндрические, игольчатые, конические и сферические роликовые, а также гидродинамические с самоустанавливающимися колодками.
- На упорные шарикоподшипники приходится 38,5 % рынка объёмом 2,34 млрд долларов в разбивке по типам продукции, однако в тяжёлой промышленности преобладают роликовые и гидродинамические конструкции (Dataintelo).
- Подшипники с самоустанавливающимися колодками работают при скорости скольжения до 160 м/с, что в 3–5 раз превышает возможности любого подшипника качения (Miba).
- Выбор определяется четырьмя параметрами: величиной осевой нагрузки, частотой вращения, допустимой несоосностью и располагаемым монтажным пространством.
Что такое упорный подшипник?
В инженерном каталоге NTN за 2026 год упорные подшипники определены как подшипники, «предназначенные прежде всего для восприятия осевых нагрузок при углах контакта от 45° до 90°» (NTN Corporation). Угол контакта служит классификационной границей: при значении менее 45° подшипник относят к радиальным, а при 45° и более — к упорным, рассчитанным на силы вдоль оси вала, а не перпендикулярно ей.
По принципу работы различают два семейства. В упорных подшипниках качения шарики или ролики расположены между закалёнными кольцами с дорожками качения; в упорных конструкциях эти кольца также называют шайбами. В гидродинамических упорных подшипниках между самоустанавливающимися колодками и вращающимся упорным диском образуется масляный клин, а контакт качения отсутствует.
Эти семейства предназначены для принципиально разных режимов. Подшипники качения работают при умеренной частоте вращения, компактны, могут смазываться пластичной смазкой и заменяться непосредственно на месте эксплуатации. Гидродинамические подшипники рассчитаны на экстремальные скорости и нагрузки в турбомашинах; они стационарно встроены в агрегат, работают с циркуляционной подачей масла и оснащаются датчиками температуры.
Из нашего каталога: ANDE поставляет упорные шарикоподшипники серий 51100–51400 и упорные сферические роликоподшипники серий 29200–29400 с диаметром отверстия от 10 до 1 250 мм. Самая частая причина отказа, которую мы наблюдаем в эксплуатации, — не перегрузка, а недостаточный предварительный натяг, вызывающий проскальзывание роликов, особенно в насосных установках с вертикальным валом.
Для нормальной работы любого упорного подшипника, как качения, так и гидродинамического, требуется постоянная осевая нагрузка. Без неё тела качения скользят по дорожкам вместо качения, что приводит к преждевременному износу. Поэтому в каталоге NTN прямо указано: «для предотвращения проскальзывания между телами качения и дорожками подшипника необходимо обеспечить осевую нагрузку».
Если вы не уверены, возникают ли в вашем узле осевые нагрузки вообще, начните с нашего сравнения подшипников и втулок; иногда решением является не упорный подшипник, а совершенно другой конструктивный подход.
Какие существуют 6 типов упорных подшипников?

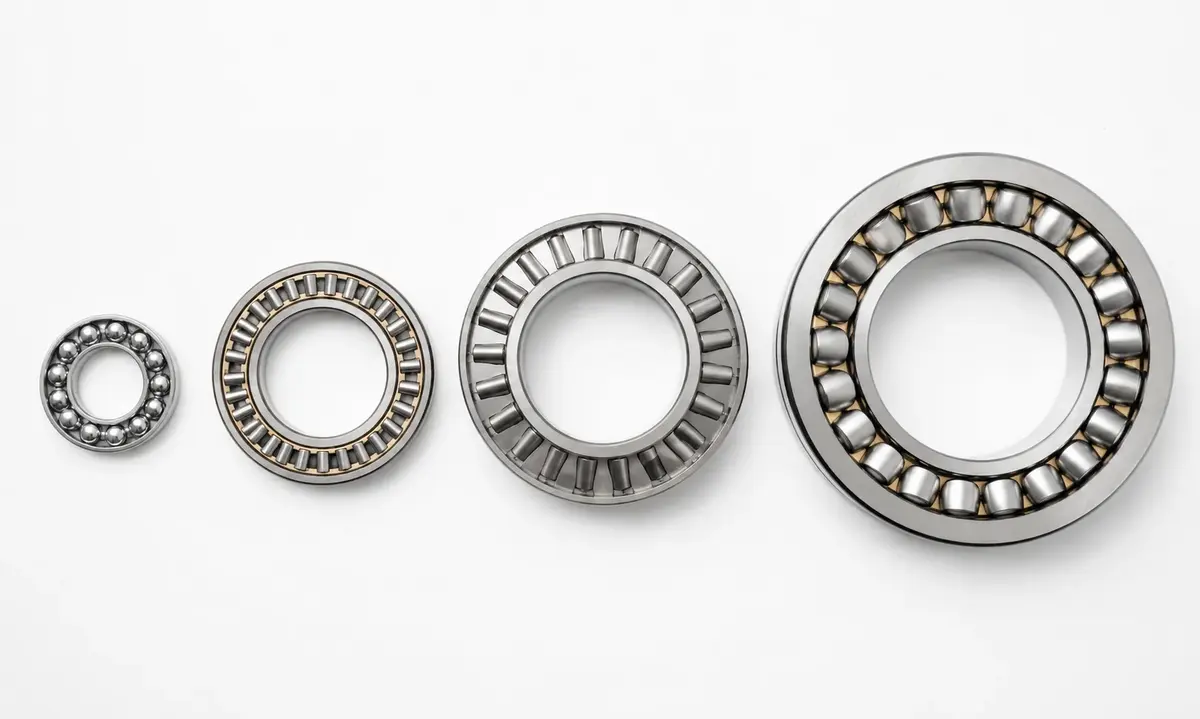

Упорные подшипники качения выпускают в пяти исполнениях: шариковом, цилиндрическом, игольчатом, коническом и сферическом роликовом. Шестую категорию составляют гидродинамические подшипники с самоустанавливающимися колодками для турбомашин. Каждый тип имеет своё сочетание грузоподъёмности, скорости, способности к самоустановке и габаритов.
Вот их сравнение в общем виде:
Упорные шарикоподшипники серий 51100–51400 рассчитаны на наименьшие нагрузки. Стальные шарики расположены между двумя плоскими кольцами с дорожками качения при угле контакта 90°. Эти подшипники недороги, компактны и быстроходны, но не воспринимают тяжёлую осевую или какую-либо радиальную нагрузку.
Упорные цилиндрические роликоподшипники серий 811/812/893 вместо шариков имеют короткие цилиндрические ролики, поэтому обладают значительно более высокой грузоподъёмностью и осевой жёсткостью. При этом трение возрастает, а предельная частота вращения снижается. Для ответственных промышленных узлов NTN выпускает такие подшипники с механически обработанными латунными сепараторами.
Упорные игольчатые роликоподшипники сочетают малые габариты с высокой грузоподъёмностью. Длинные ролики малого диаметра (длина >> диаметр) позволяют получить высокую грузоподъёмность при небольшой осевой высоте. Поэтому такие подшипники обычно выбирают при жёстком ограничении монтажного пространства, например в автомобильных трансмиссиях и карданных валах. Полное семейство, включая радиальные и комбинированные типы, рассмотрено в нашем руководстве по игольчатым роликоподшипникам.
Упорные конические роликоподшипники серий TTHD/TTHDFL компании Timken имеют конические ролики с заданным профилем; образующие их поверхностей сходятся в общей вершине, обеспечивая чистое качение. При одинаковых габаритах такая геометрия даёт наибольшую грузоподъёмность среди упорных подшипников качения и, в отличие от других типов, позволяет воспринимать некоторую радиальную нагрузку. Максимальная окружная скорость по наружному диаметру достигает 25–30 м/с (Timken).
Упорные сферические роликоподшипники серий 29200–29400 рассчитаны на самые тяжёлые нагрузки. Бочкообразные ролики и сферические дорожки качения обеспечивают самоустановку при несоосности от 1/60 до 1/30 (примерно 1°–2°) и компенсируют прогиб вала под экстремальной нагрузкой (NTN). Подшипники воспринимают комбинированную нагрузку, если радиальная составляющая не превышает 55 % осевой (Fr/Fa ≤ 0,55). Смазывание маслом обязательно даже при низкой частоте вращения.
Гидродинамические подшипники с самоустанавливающимися колодками относятся к принципиально иному классу. Вместо тел качения в них используются отдельные колодки, которые поворачиваются на опорах и образуют сходящийся масляный клин между своей поверхностью и вращающимся упорным диском. Они рассчитаны на скорость скольжения до 160 м/с и выше (Miba) и воспринимают нагрузки, которые мгновенно разрушили бы любой подшипник качения. Ниже этот тип рассмотрен подробнее.
Для понимания того, как эти шесть типов вписываются в общую классификацию подшипников, смотрите наше полное руководство по типам подшипников.
Чем упорные шариковые подшипники отличаются от упорных роликовых?
В 2025 году на упорные шарикоподшипники приходилось 38,5 % мирового рынка упорных подшипников по выручке, а на упорные роликоподшипники — 28,3 % (Dataintelo). Это соотношение отражает основной инженерный компромисс: шарики допускают более высокую частоту вращения при меньшем трении, но воспринимают меньшую нагрузку; ролики обеспечивают более высокую грузоподъёмность, однако уступают по скорости и простоте конструкции.
Вот практическая схема принятия решений:
Выбирайте упорные шарикоподшипники, когда:
- Осевые нагрузки от лёгких до умеренных
- Рабочие скорости высоки (это самый быстроходный тип упорных подшипников качения)
- Нужно компактное, недорогое и простое в монтаже решение
- Область применения — муфта, вентилятор, насос или бытовая техника
Выбирайте упорные роликоподшипники, когда:
- Осевые нагрузки велики (цилиндрические ролики обеспечивают в 2–5 раз большую грузоподъёмность по сравнению с упорными шарикоподшипниками аналогичного размера)
- Нужна высокая осевая жёсткость (поворотные столы станков, винтовые прессы)
- Осевое пространство ограничено, но нагрузки значительны (игольчатые роликовые типы)
- Присутствуют комбинированные осевые и радиальные нагрузки (только конические роликовые типы)
Различие обусловлено геометрией контакта. Шарик соприкасается с плоской дорожкой в точке, которая под нагрузкой превращается в небольшой эллипс. Ролик контактирует по линии и распределяет нагрузку по значительно большей площади. Увеличение площади контакта повышает грузоподъёмность, но одновременно увеличивает трение из-за разности скоростей скольжения по поверхности ролика.
По данным исследования Dataintelo за 2025 год, до 2034 года среднегодовой темп роста сегмента упорных шарикоподшипников составит 5,0 %, а упорных роликоподшипников — 5,4 %. Более быстрый рост роликовых конструкций связан с промышленной автоматизацией и потребностью производственного оборудования в опорах для более высоких осевых нагрузок (Dataintelo). Магнитные упорные подшипники занимают лишь 15 % рынка, но растут быстрее остальных сегментов — в среднем на 6,2 % в год — благодаря спросу со стороны полупроводниковой и аэрокосмической промышленности на бесконтактные системы без смазочного материала.
Практический выбор выглядит так: при осевой нагрузке менее 10 кН и частоте вращения выше 3 000 об/мин сначала рассматривайте упорный шарикоподшипник — он проще и дешевле. При большей нагрузке или необходимости повысить жёсткость для точного позиционирования переходите к цилиндрическим или коническим роликам. Для комбинированной нагрузки при несоосности выбирайте упорный сферический роликоподшипник. При окружной скорости свыше 30 м/с требуется гидродинамический подшипник с самоустанавливающимися колодками.
Подробнее о том, как динамическая и статическая грузоподъёмности определяют выбор подшипника, читайте в нашем руководстве по динамической и статической грузоподъёмности.
Почему в турбинах применяют подшипники с самоустанавливающимися колодками?
В 2015 году исследователи MDPI показали, что диаметр крупных подшипников с самоустанавливающимися колодками в гидрогенераторах может достигать 5 метров, а потери на трение — 1 МВт, что примерно соответствует мощности для электроснабжения 300 домов (MDPI Lubricants). Ни один подшипник качения не выдержит таких условий. Поэтому в крупных турбинах, компрессорах и генераторах осевую нагрузку воспринимают подшипники с самоустанавливающимися колодками, также известные как подшипники типа Кингсбери.

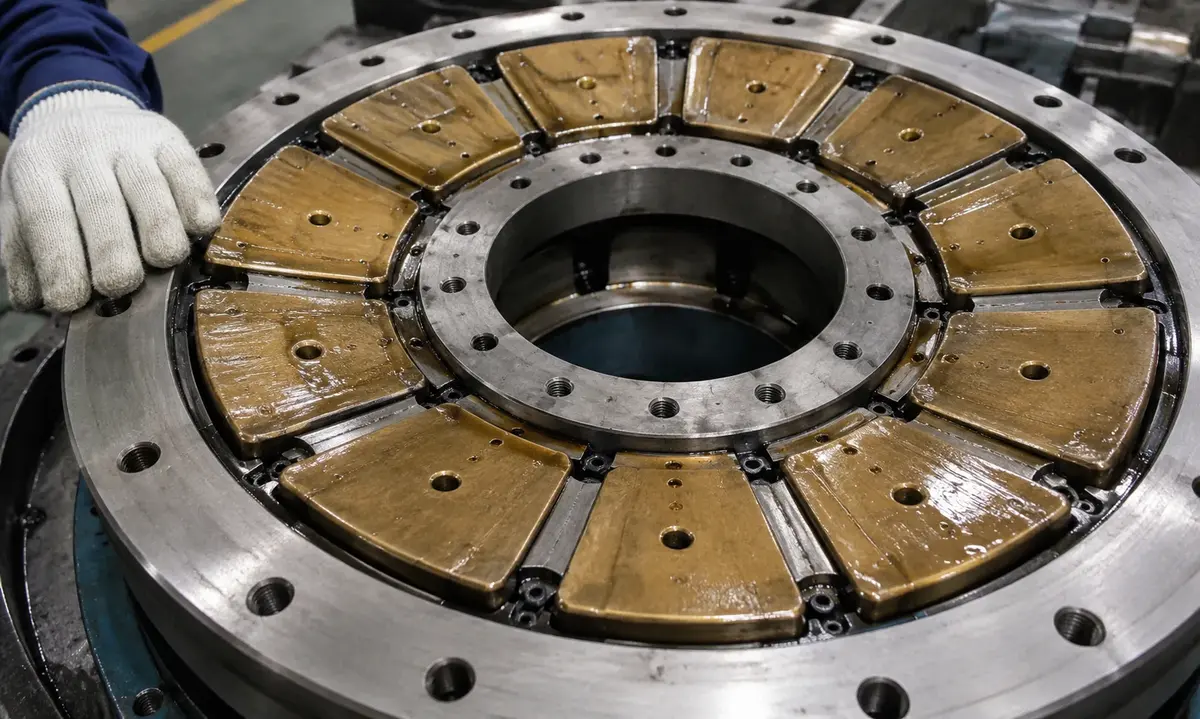

Отдельные колодки поворачиваются на своих опорах и создают сходящийся масляный клин между поверхностью колодки и вращающимся упорным диском. Возникающее гидродинамическое давление полностью разделяет металлические поверхности. При скорости скольжения 40–45 м/с (~150 км/ч) минимальная толщина масляной плёнки составляет всего 20–50 мкм, то есть меньше толщины человеческого волоса.
По каталогу Miba подшипники с самоустанавливающимися колодками допускают скорость скольжения до 160 м/с и удельную нагрузку 2,5 МПа при использовании масла VG32, направленной подаче и смещённой точке опоры (Miba). Для сравнения: самый быстроходный тип упорного подшипника качения — конический роликоподшипник TTHD компании Timken — ограничен скоростью 25–30 м/с. Гидродинамическая конструкция допускает примерно в пять раз большую скорость.
Что упускают большинство руководств: почти все статьи об упорных подшипниках рассматривают только конструкции качения. Однако для паровых и газовых турбин, гидрогенераторов и крупных компрессоров единственным технически приемлемым вариантом служит подшипник с самоустанавливающимися колодками. Один такой подшипник в паровой турбине мощностью 500 МВт может стоить 30 000–80 000 долларов и воспринимать осевую нагрузку свыше 2 МН. Без этой категории из рассмотрения выпадает самый дорогостоящий сегмент рынка упорных подшипников.
Расчёт подшипников с самоустанавливающимися колодками принципиально отличается от подбора подшипников качения. Вместо ресурса по ISO 281 определяют минимальную толщину плёнки (целевое значение >20 мкм), максимальную температуру колодки (предел баббита ~121 °C / 250 °F) и удельную нагрузку на подшипник (обычно 2–4 МПа). В работе Nicholas/Dyrobes рекомендуется устанавливать датчики температуры на расстоянии 75 % длины дуги колодки от набегающей кромки; уставка предупредительной сигнализации составляет 110 °C (230 °F), аварийного отключения — 121 °C (250 °F) (Nicholas, Texas A&M Turbomachinery Symposium).
Исследование MDPI выявило, что в некоторых крупных подшипниках при скорости свыше 40 м/с более 30 % общих потерь мощности возникает не в масляной плёнке, а из-за перемешивания масла в корпусе. Это привело к разработке систем направленного смазывания, подобных решениям Miba: масло подаётся непосредственно к набегающим кромкам колодок, а не заполняет весь корпус.
Где применяются упорные подшипники?
В 2025 году на Азиатско-Тихоокеанский регион приходилось 42,8 % мировой выручки от упорных подшипников, или около 1,0 млрд долларов. Это прежде всего связано с положением Китая как крупнейшего мирового производителя автомобилей, причём ~39 % выпуска страны уже составляют электромобили (Dataintelo). Однако упорные подшипники применяются далеко не только в автомобилях.
Автомобильная промышленность и электромобили
В каждом двигателе внутреннего сгорания имеется как минимум одна упорная опора коленчатого вала, ограничивающая осевой люфт; обычно это пара фланцевых полувкладышей или отдельные упорные шайбы. В трансмиссии применяют дополнительные опоры: упорные игольчатые роликоподшипники в планетарных рядах и упорные шарикоподшипники в механизме выключения сцепления. Электромобили дополнительно увеличивают спрос: быстроходные тяговые электродвигатели (свыше 20 000 об/мин) требуют прецизионных упорных подшипников для восприятия электромагнитных осевых сил, отсутствующих в двигателях внутреннего сгорания.
Тяжёлая промышленность и прокатные станы
На металлургических предприятиях упорные конические роликоподшипники TTHD и TTHDFL применяют в нажимных устройствах, передающих усилие прокатки на рабочие валки. Timken разработал эти конструкции специально для узлов типа breaker block, в которых огромная осевая нагрузка сочетается с сильными ударами. Тяжёлые упорные подшипники также работают в крюковых подвесках кранов, экструдерах, конусных дробилках и целлюлозных рафинёрах. Подробнее о выборе подшипников для прокатных станов читайте в нашем руководстве по подшипникам для прокатных станов.
Турбомашины и энергетика

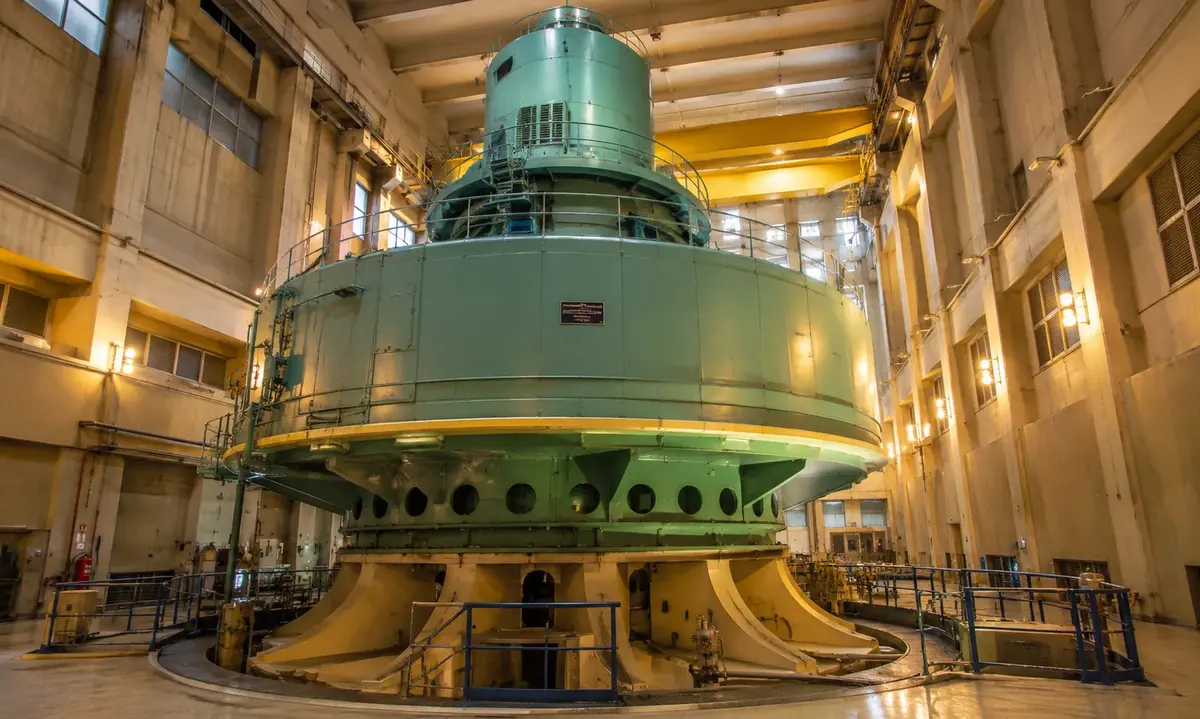

В паровых и газовых турбинах, гидрогенераторах и крупных центробежных компрессорах — то есть практически во всех машинах с быстроходным ротором, создающим осевое усилие, — применяют гидродинамические упорные подшипники с самоустанавливающимися колодками. Один такой узел в крупном гидрогенераторе может воспринимать осевую нагрузку 2,25 МН (230 тонн) при 600 об/мин.
Морской и нефтегазовый сектор
Гребные валы судов передают большое осевое усилие от винта на корпус через специальный упорный подшипниковый узел, который в зависимости от региона исторически называют подшипником Митчелла или Кингсбери. В нефтегазовой отрасли коррозионностойкие упорные подшипники применяют в подводном устьевом оборудовании при экстремальных давлениях и температурах.
Из нашего опыта эксплуатации: компания ANDE недавно поставила упорные сферические роликоподшипники 29340M для вертикальной сырьевой мельницы цементного завода. Ранее установленный упорный цилиндрический роликоподшипник выходил из строя каждые 8 месяцев из-за несоосности, вызванной осадкой фундамента. Допустимый перекос сферической конструкции 1,5° полностью устранил причину отказа, и изменять раму мельницы для корректировки соосности не потребовалось. Подшипники продолжают работать уже 14 месяцев.
Как правильно выбрать упорный подшипник?
Согласно инженерным рекомендациям NTN, выбор упорного подшипника определяется четырьмя параметрами: величиной осевой нагрузки, частотой вращения (в виде параметра DN или окружной скорости), допустимой несоосностью и располагаемым монтажным пространством (NTN). Для стандартных радиальных и упорных подшипников с самоустанавливающимися колодками верхний расчётный предел удельной нагрузки составляет 200 psi (1,38 МПа), а окружной скорости — 300 фут/с (91 м/с) (Nicholas, Texas A&M).
Вот упрощённый алгоритм выбора:
Шаг 1: Определите осевую нагрузку.
- Лёгкая (< 10 кН): начните с упорных шариковых подшипников
- Средняя (10–100 кН): рассмотрите упорные цилиндрические или игольчатые роликоподшипники
- Тяжёлая (100+ кН): упорные конические или сферические роликоподшипники
- Экстремальная (> 500 кН при высокой скорости): гидродинамические с самоустанавливающимися колодками
Шаг 2: Проверьте скорость.
- Если окружная скорость превышает 25–30 м/с (предел подшипников качения), необходимо использовать подшипники с самоустанавливающимися колодками.
- Для подшипников качения: шариковые допускают наибольшие скорости; цилиндрические роликовые — наименьшие.
Шаг 3: Оцените несоосность.
- Если ожидается прогиб вала или перекос корпуса: упорный сферический роликоподшипник (самоустановка 1°–2°) или подшипник с самоустанавливающимися колодками (поворот колодок компенсирует перекос).
- Если центровка точная и предсказуемая: подходит любой тип.
Шаг 4: Измерьте доступное пространство.
- Малая осевая высота: игольчатый роликовый упорный (наименьший профиль)
- Достаточное пространство: любой тип; оптимизируйте по нагрузке и скорости
Шаг 5: Учтите комбинированное нагружение.
- Только осевая нагрузка: шариковые, цилиндрические, игольчатые
- Комбинированная осевая + радиальная (Fr/Fa ≤ 0,55): упорные конические или сферические роликоподшипники
- Комбинированная при высокой скорости: спаренные радиально-упорные шарикоподшипники могут оказаться предпочтительнее отдельного упорного подшипника
Если расчётный случай представляет собой полноценное сочетание нагрузок, а не осевую нагрузку с небольшой радиальной составляющей, вопрос уже заключается не в выборе упорного подшипника, а в допустимой осевой нагрузке радиального. Порог её влияния и расчёт преобразования комбинированной осевой и радиальной нагрузки в единую каталожную величину рассмотрены отдельно.
Следует также учитывать способ смазывания. Упорные подшипники качения могут работать на пластичной смазке или масле. Упорные сферические роликоподшипники, по данным NTN, требуют смазывания маслом даже при низкой частоте вращения. Для подшипников с самоустанавливающимися колодками необходима принудительная циркуляция масла с внешним охлаждением, то есть принципиально иная система смазывания.
Подробнее о расчёте ресурса по ISO, определяющем размер упорных подшипников качения, читайте в нашем руководстве по динамической и статической грузоподъёмности.
Что вызывает отказ упорных подшипников?
В работе Nicholas/Dyrobes для 23-го симпозиума по турбомашинам Texas A&M указано, что баббит — мягкий белый антифрикционный сплав, образующий рабочий слой колодок гидродинамических подшипников, — размягчается примерно при 121–135 °C (250–275 °F) и под нагрузкой начинает выплавляться или размазываться (Nicholas). В подшипниках качения действуют другие, но столь же предсказуемые механизмы отказа.
Отказы упорных подшипников качения

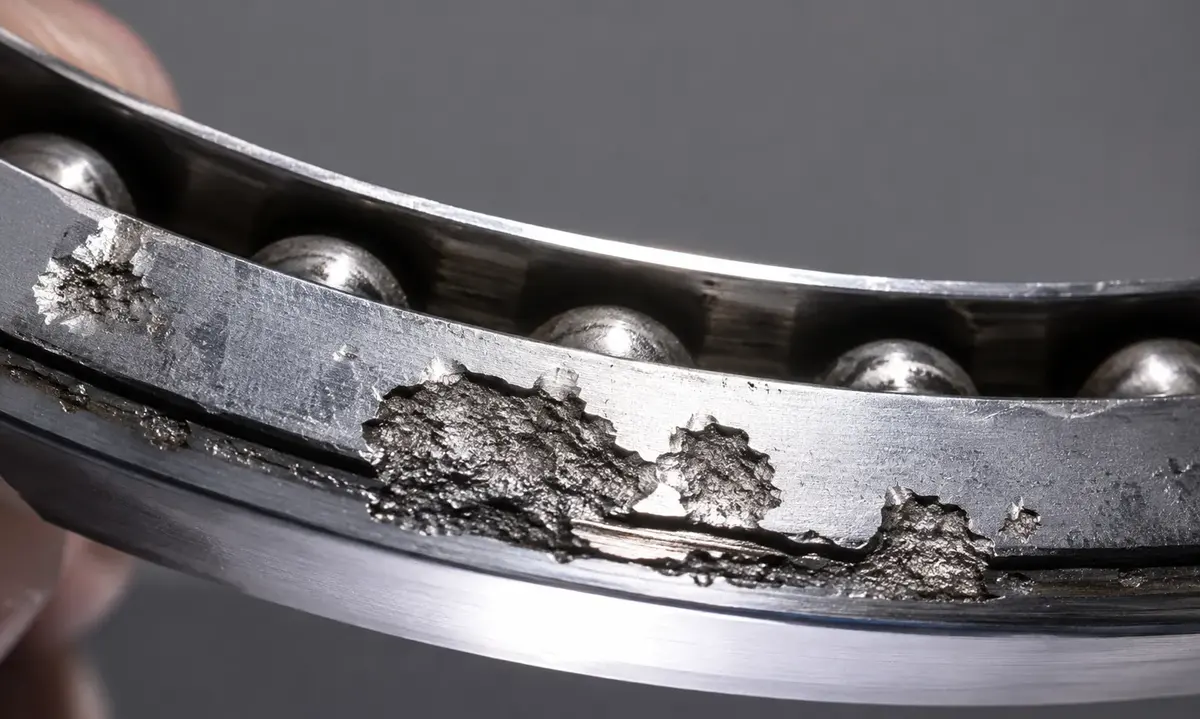

Усталостное выкрашивание (спаллинг) — расчётный вид повреждения. Согласно ISO 281, для каждого подшипника качения рассчитывают ресурс L₁₀ — число оборотов, после которого у 10 % подшипников в достаточно большой группе появится усталостное выкрашивание дорожек качения. Это не дефект, а металлургическая закономерность. Превышение номинальной нагрузки или работа в загрязнённой среде резко ускоряет процесс.
Недостаточный предварительный натяг вызывает проскальзывание роликов или шариков: тела качения скользят вместо качения, что приводит к местному нагреву и повреждению поверхности. Это особенно характерно для установок с вертикальным валом, где сила тяжести не создаёт естественного натяга. Для нормальной работы упорного подшипника требуется постоянная осевая нагрузка.
Нарушение смазывания — неправильная вязкость, недостаточное количество смазочного материала или его загрязнение — становится причиной значительной доли преждевременных отказов. Для упорных сферических роликоподшипников обязательно масло: пластичная смазка не поступает в достаточном количестве к зонам контакта роликов с дорожками.
Отказы гидродинамических упорных подшипников
Тепловой разгон начинается, когда толщина плёнки становится меньше безопасного минимума (~20 мкм). Трение и температура растут, вязкость масла падает, а плёнка становится ещё тоньше. Эта положительная обратная связь заканчивается разрушением баббитового слоя. Поэтому контроль температуры обязателен: рекомендуемая уставка предупредительной сигнализации — 110 °C (230 °F), аварийного отключения — 121 °C (250 °F).
Отказ системы подачи масла приводит к контакту металлических поверхностей уже через несколько секунд после остановки насоса. Поэтому многие ответственные турбоагрегаты оснащают аварийными электронасосами постоянного тока и маслоаккумуляторами.
Несоосность в конструкциях без самоустановки колодок приводит к уменьшению толщины плёнки с одной стороны и концентрации нагрузки на кромке. Nicholas рекомендует устанавливать рядом два датчика температуры на несамоустанавливающихся колодках, чтобы выявить асимметрию температурного поля до появления повреждений.
Предотвращение отказов начинается на этапе проектирования: необходимо выбрать подходящий тип подшипника, проверить расчёт ресурса или толщины плёнки, задать соответствующую систему смазывания и предусмотреть контроль температуры в ответственных узлах. Подробнее о механизмах отказов подшипников прокатных станов читайте в нашем анализе отказов подшипников горячего широкополосного стана.
Рынок упорных подшипников в 2026 году: что стимулирует рост?
В 2026 году объём мирового рынка упорных подшипников достиг 3,98 млрд долларов против 3,72 млрд долларов в 2025 году, что соответствует годовому росту 7 %. По прогнозу, к 2030 году рынок вырастет до 5,25 млрд долларов при среднегодовом темпе 7,2 % (Research and Markets).
Три фактора определяют это ускорение:
Производство электромобилей — основной фактор роста в ближайшей перспективе. Тяговые электродвигатели работают при 15 000–20 000+ об/мин, то есть значительно быстрее трансмиссий автомобилей с ДВС, и требуют более точных упорных подшипников для восприятия осевой нагрузки. В 2023 году расходы автомобильной отрасли Германии на НИОКР достигли 58,4 млрд евро, увеличившись на 11 % по сравнению с предыдущим годом; всё большую долю направляют на компоненты силовых установок электромобилей, включая подшипниковые узлы.
Строительство морских ветроэнергетических установок увеличивает спрос на тяжёлые упорные роликоподшипники для редукторов турбин нового поколения. Для одной морской ветровой турбины могут потребоваться упорные сферические роликоподшипники, воспринимающие свыше 500 кН осевой нагрузки от усилий в механизме поворота лопастей.
Промышленная автоматизация, в частности прецизионные металлорежущие станки, полупроводниковое производство и автоматизированные складские системы, требует упорных подшипников с более жёсткими допусками и увеличенными межсервисными интервалами.
На рынке доминируют SKF, Timken, NSK, NTN, JTEKT (Koyo) и Schaeffler. Среди заметных сделок 2024 года — приобретение в апреле китайской компанией Zhejiang XCC Group американской WJB Automotive LLC, объединившее масштабы китайского производства с доступом на рынок США и компетенциями в автомобильной отрасли.
Часто задаваемые вопросы
В: В чём разница между упорным подшипником и радиальным подшипником?
Упорный подшипник воспринимает осевые нагрузки — силы, параллельные оси вала — при углах контакта от 45° до 90° (NTN). Радиальный подшипник воспринимает нагрузки, перпендикулярные валу. Большинство вращающихся машин нуждаются в обоих типах: радиальные подшипники несут массу вала, а упорные контролируют его осевое положение. Некоторые типы подшипников (конические роликовые, радиально-упорные) воспринимают обе нагрузки одновременно.
В: Чем радиальный подшипник скольжения отличается от упорного подшипника?
Радиальный подшипник скольжения (journal bearing) — это опора, в которой шейка вала вращается внутри цилиндрической втулки. Упорный подшипник воспринимает осевые силы. В турбомашинах оба типа часто имеют гидродинамическую конструкцию с самоустанавливающимися колодками, но работают в разных направлениях нагрузки. Более широкое сравнение подшипников скольжения и качения приведено в нашем руководстве по подшипникам и втулкам.
В: Может ли упорный подшипник воспринимать радиальные нагрузки?
Только определённые типы. Упорные конические и сферические роликоподшипники воспринимают комбинированную осевую и радиальную нагрузку, однако по спецификациям NTN радиальная составляющая не должна превышать 55 % осевой (Fr/Fa ≤ 0,55). Упорные шарикоподшипники и упорные цилиндрические роликоподшипники рассчитаны исключительно на осевую нагрузку; радиальная сила вызывает их немедленное повреждение.
В: Какой срок службы у упорного подшипника?
Ресурс упорных подшипников качения рассчитывают по уравнению L₁₀ из ISO 281: он обратно пропорционален кубу приложенной нагрузки для шариковых подшипников и степени 10/3 для роликовых. Гидродинамические подшипники с самоустанавливающимися колодками теоретически могут работать неограниченно долго, если толщина плёнки остаётся выше 20 мкм, а температура баббита — ниже расчётного предела 85 °C (185 °F), поскольку у них нет механизма усталостного разрушения.
В: Что вызывает шум упорного подшипника?
Наиболее частая причина — недостаточный предварительный натяг или минимальная осевая нагрузка: без постоянного усилия тела качения стучат между дорожками. К другим причинам относятся твёрдые частицы в смазочном материале, повреждение сепаратора при неправильном обращении и проскальзывание роликов из-за недостаточной нагрузки. Низкочастотный гул часто указывает на начальное выкрашивание, которое можно обнаружить методом вибродиагностики до появления видимых повреждений.
Выбор правильного упорного подшипника: итоги
Упорные подшипники не универсальны. Рынок объёмом 3,98 млрд долларов существует именно потому, что для разных условий эксплуатации требуются принципиально разные конструкции:
- Лёгкие осевые нагрузки на высокой скорости → упорный шарикоподшипник (серия 51xxx)
- Тяжёлые осевые нагрузки, высокая жёсткость → упорный цилиндрический роликоподшипник (серии 811/812)
- Ограниченное пространство, умеренные нагрузки → упорный игольчатый роликоподшипник (AXK/NTA)
- Максимальная грузоподъёмность + комбинированные нагрузки → упорный конический роликоподшипник (TTHD/TTHDFL)
- Тяжёлые нагрузки + несоосность → упорный сферический роликоподшипник (серии 292/293/294)
- Экстремальная скорость (>30 м/с) → гидродинамический подшипник с самоустанавливающимися колодками (тип Кингсбери/Miba)
Основные принципы выбора не изменились: тип подшипника должен соответствовать нагрузке, скорости, требованиям к соосности и габаритным ограничениям. Изменился рыночный контекст: силовые установки электромобилей, морская ветроэнергетика и промышленная автоматизация одновременно повышают спрос как на быстроходные, так и на тяжело нагруженные конструкции.
Нужна помощь в подборе упорного подшипника для вашего узла? Обратитесь в инженерную службу ANDE Bearing за технической поддержкой, нестандартными исполнениями и поставками подшипников с диаметром отверстия от 10 до 1 250 мм.
