Виды подшипников: полное руководство

Каждый механизм, в котором есть движение, объединяет одно: он зависит от подшипников. От колеса скейтборда до вала турбины реактивного двигателя — именно подшипники позволяют одному компоненту вращаться или скользить относительно другого с минимальным трением и контролируемым распределением нагрузки. SKF называет один только радиальный шариковый подшипник «самым массовым типом подшипника» (SKF), а это лишь одна из одиннадцати самостоятельных категорий, с которыми вы познакомитесь ниже.

При этом большинство людей не назовут больше одного-двух типов, а даже инженеры нередко полагаются на эмпирические правила, а не на глубокое понимание доступных вариантов. Данное руководство устраняет этот пробел. Независимо от того, являетесь ли вы любознательным читателем, студентом или специалистом, освежающим базовые знания, — вы получите чёткое и практичное представление о различных видах подшипников, принципах их работы и причинах существования каждого из них.

Ключевые выводы

• Подшипники снижают трение либо за счёт качения (шариков или роликов), либо за счёт скольжения (по смазочной плёнке).
• Радиальные шариковые подшипники — самый массово производимый подшипник качения в мире.
• Роликовые подшипники несут существенно более высокие нагрузки, чем шариковые подшипники тех же габаритов, поскольку линейный контакт заменяет точечный.
• Расчётный ресурс подшипника определяется формулой L10 в стандарте ISO 281:2007: он обратно пропорционален кубу нагрузки для шариковых подшипников и степени 10/3 — для роликовых.

Что такое подшипник?

Подшипник — это элемент машины, который ограничивает относительное перемещение двух деталей только заданным типом движения, как правило вращением или линейным перемещением, при одновременном снижении трения и восприятии механических нагрузок. Первый запатентованный шариковый подшипник датируется 1869 годом (патент Жюля Сюррэ (Jules Suriray) на втулку велосипедного колеса), а современная терминология подшипников стандартизована в ISO 5593 (Подшипники качения. Словарь).

Каждый подшипник реализует это посредством одного из двух фундаментальных механизмов:

• Качение — шарики или ролики располагаются между движущимися поверхностями, заменяя трение скольжения значительно меньшим трением качения.
• Скольжение — смазочный слой разделяет движущиеся детали, позволяя им скользить, а не истираться друг о друга.

Любой существующий подшипник представляет собой вариацию или комбинацию этих двух принципов.

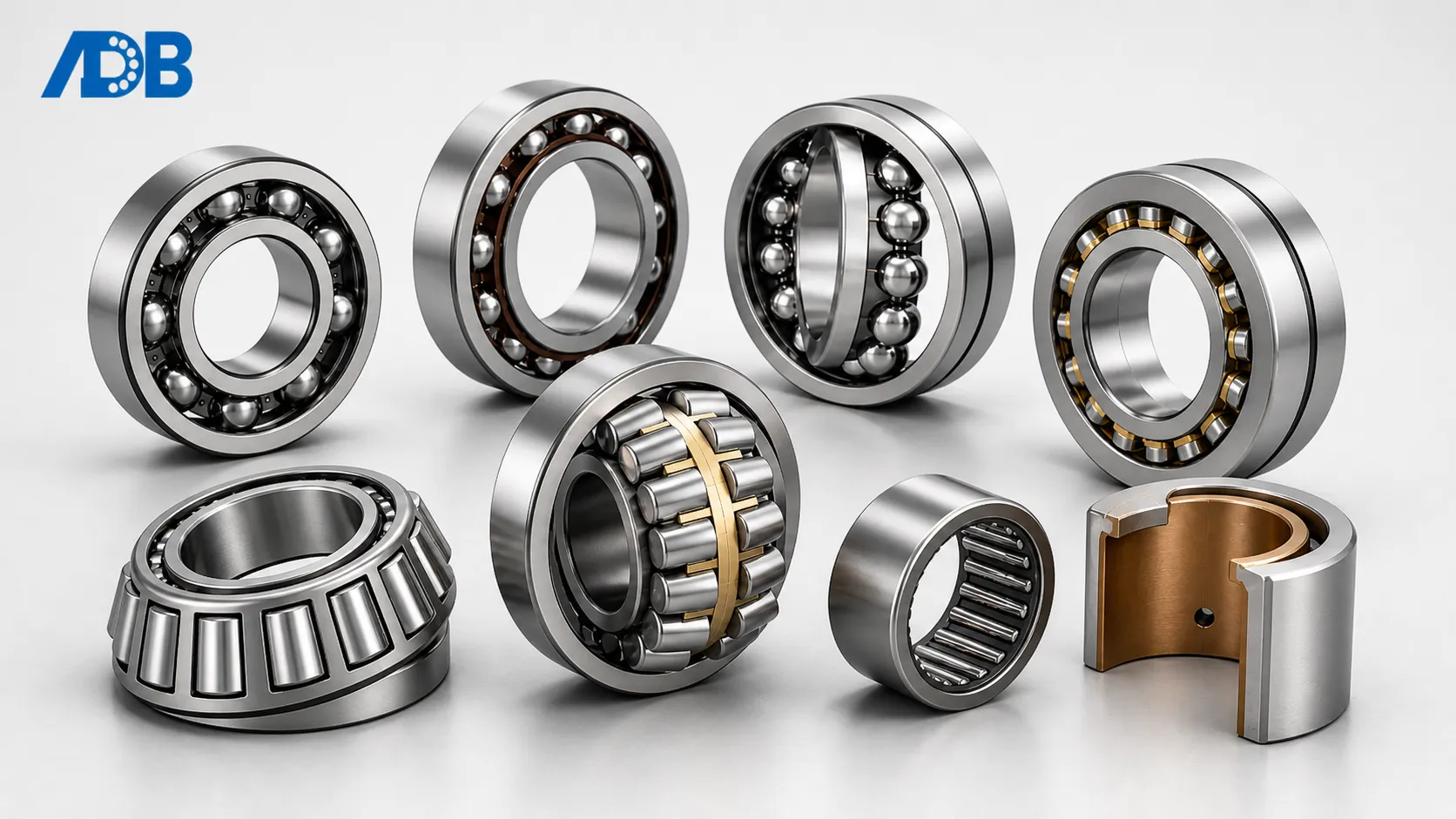

Какие основные типы подшипников существуют?

В отраслевых справочниках подшипники классифицируют по трём осям: механизму контакта (качение или скольжение), направлению нагрузки (радиальная, осевая или комбинированная) и геометрии тел качения (шарик, цилиндр, конус, сфера или игла). Согласно ISO 5593, перечисленные ниже одиннадцать функциональных категорий охватывают практически любой подшипник, применяемый сегодня в промышленности.

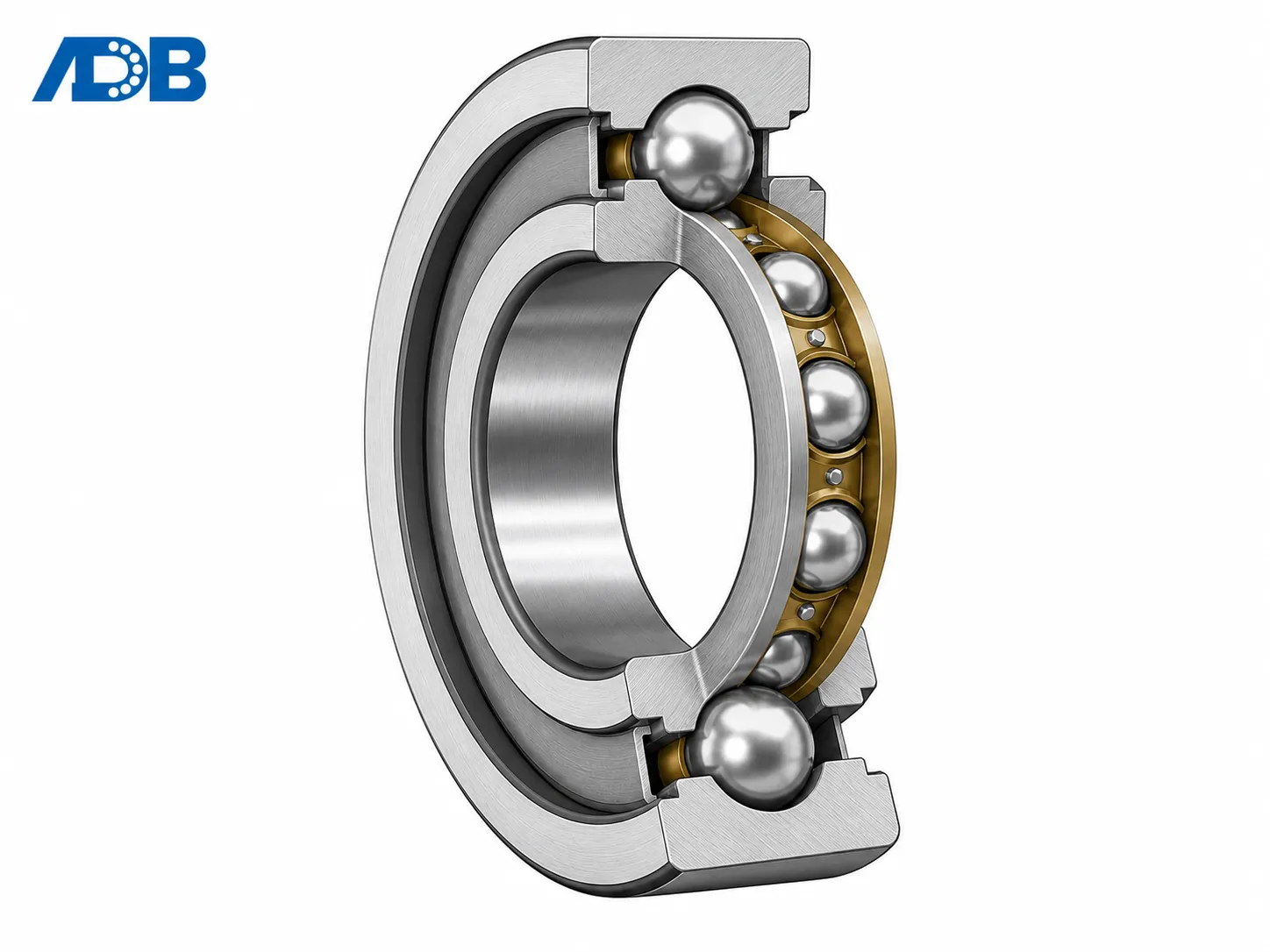

1. Шарикоподшипники

Шарикоподшипники — наиболее массово производимый тип подшипников качения в мире. Согласно ISO 15 (Подшипники качения. Радиальные подшипники. Габаритные размеры), стандартная конструкция радиального шарикового подшипника включает внутреннее кольцо, наружное кольцо, комплект закалённых стальных шариков и сепаратор, обеспечивающий равномерное расположение шариков. При приложении нагрузки шарики перекатываются между двумя кольцами, передавая усилие через точечный контакт.

Принцип работы: поскольку контакт между сферой и плоской поверхностью теоретически представляет собой одну точку, сопротивление качению чрезвычайно мало. Это делает шарикоподшипники превосходным решением для применений, где критична скорость вращения, а нагрузки умеренные.

Основные подтипы:

• Радиальные шариковые подшипники (глубокожелобные) — самый распространённый подшипник в мире. Канавки дорожек качения глубокие относительно диаметра шарика, что позволяет воспринимать как радиальные нагрузки (перпендикулярные оси вала), так и умеренные осевые (упорные) нагрузки одновременно. Применяются в электродвигателях, редукторах, насосах и бытовой технике.
• Радиально-упорные шарикоподшипники — внутреннее и наружное кольца смещены таким образом, что нагрузка передаётся под определённым углом контакта. Согласно каталогам ведущих производителей (SKF, NSK, Schaeffler), стандартными являются углы 15°, 25° и 40°. Такая геометрия эффективно воспринимает комбинированные радиальные и осевые нагрузки. Используются в шпинделях металлорежущих станков, высокоскоростных насосах и ступицах автомобильных колёс (часто в виде двухрядных радиально-упорных узлов).
• Самоустанавливающиеся шарикоподшипники — имеют сферическую наружную дорожку качения, позволяющую внутреннему кольцу наклоняться относительно наружного, компенсируя прогиб вала или несоосность. Широко применяются в сельскохозяйственной технике, конвейерах и текстильном оборудовании.
• Упорные шарикоподшипники — предназначены исключительно для осевых нагрузок; радиальные нагрузки воспринимать не могут. Используются в механизмах выключения сцепления автомобилей и в упорных узлах вертикальных насосов.

Ограничения: шарикоподшипники обладают относительно невысокой грузоподъёмностью из-за точечного контакта. При больших нагрузках контактные напряжения могут вызвать преждевременную усталость дорожек качения.

2. Роликоподшипники

Если в шарикоподшипниках используются сферические тела качения, то в роликоподшипниках — цилиндрические, конические или бочкообразные ролики. Принципиальное отличие заключается в геометрии контакта: ролик соприкасается с дорожкой качения по линии, а не в точке. Линейный контакт распределяет нагрузку на значительно большую площадь — именно поэтому роликоподшипник, как правило, несёт в 1,5–3 раза большую динамическую нагрузку, чем шариковый подшипник тех же габаритов (по опубликованным значениям базовой динамической грузоподъёмности в каталогах SKF, NSK и FAG/Schaeffler).

Основные подтипы:

• Цилиндрические роликоподшипники — тела качения представляют собой параллельные цилиндры. Воспринимают очень высокие радиальные нагрузки, но, как правило, не способны нести осевые (если не предусмотрены бортики). Применяются в крупных электродвигателях, прокатных станах и железнодорожных буксах.

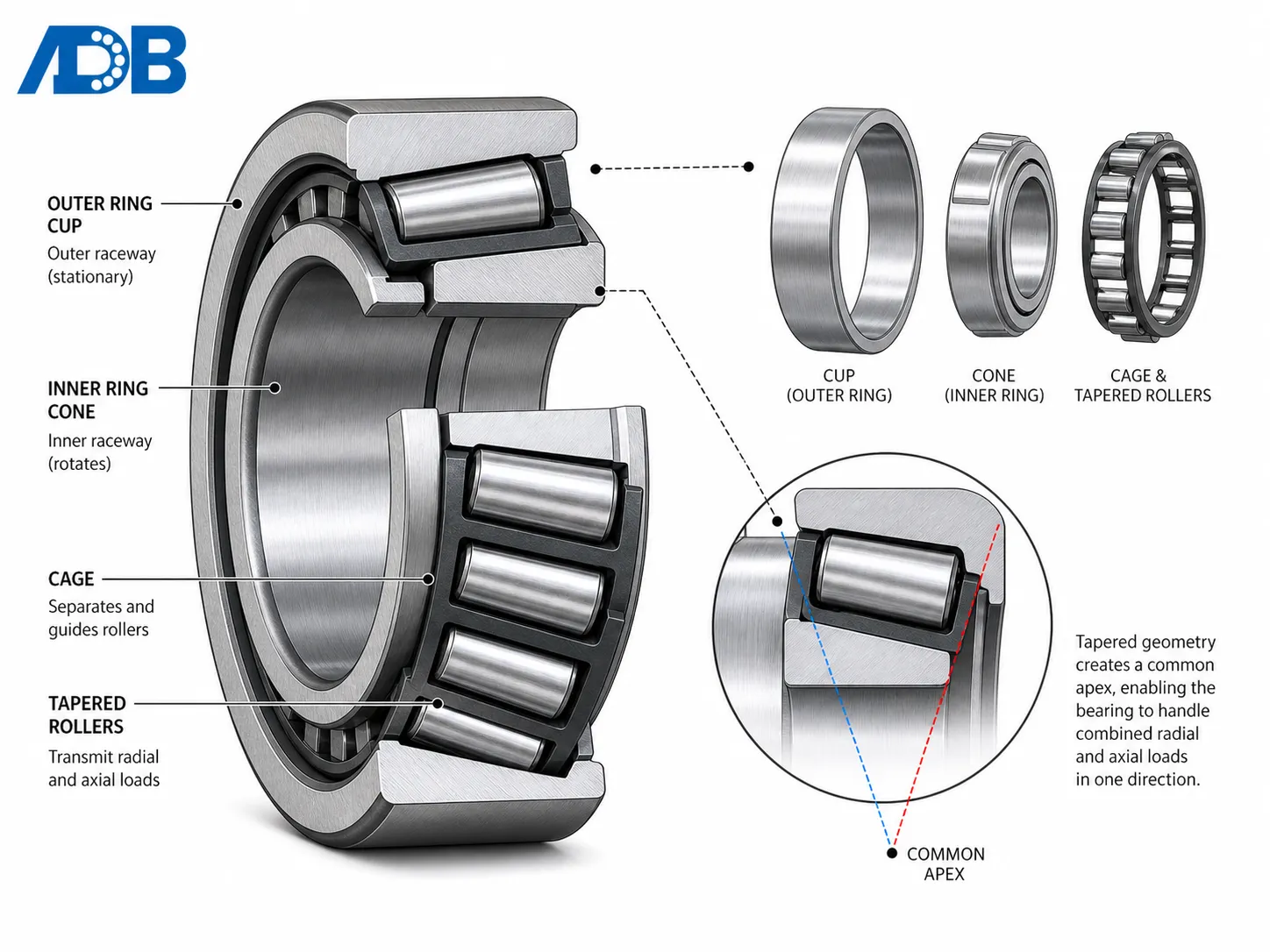

• Конические роликоподшипники — и ролики, и дорожки качения имеют коническую форму. Такая геометрия позволяет воспринимать большие радиальные нагрузки и значительные односторонние осевые нагрузки одновременно. Это один из важнейших типов подшипников в автомобилестроении: они применяются в ступицах колёс, корпусах дифференциалов и коробках передач. Конические роликоподшипники должны устанавливаться попарно встречно для восприятия двусторонних осевых усилий; распространённые схемы установки — спина к спине (О-образная схема) и лицом к лицу (Х-образная схема), каждая из которых подходит к определённым условиям моментных нагрузок и центрирования.
• Сферические роликоподшипники — бочкообразные ролики располагаются в сферической наружной дорожке качения. Подобно самоустанавливающимся шарикоподшипникам, они компенсируют значительную несоосность или прогиб вала, но при существенно более высокой грузоподъёмности. Применяются в горнодобывающем оборудовании, бумагоделательных машинах и тяжёлых промышленных редукторах.
• Игольчатые роликоподшипники — используют чрезвычайно тонкие ролики. Согласно ISO 5593, длина игольчатого ролика обычно составляет от трёх до десяти его диаметров, при этом сам диаметр, как правило, не превышает 5 мм. Малое поперечное сечение делает их идеальными для случаев, когда радиальное пространство ограничено. Широко применяются в коромыслах клапанов, шатунах двухтактных двигателей и карданных шарнирах.
• Тороидальные роликоподшипники — современная разработка, сочетающая способность сферических роликоподшипников компенсировать несоосность с возможностью воспринимать осевое смещение без возникновения осевых усилий. Используются в бумагоделательных машинах и некоторых промышленных приводах.

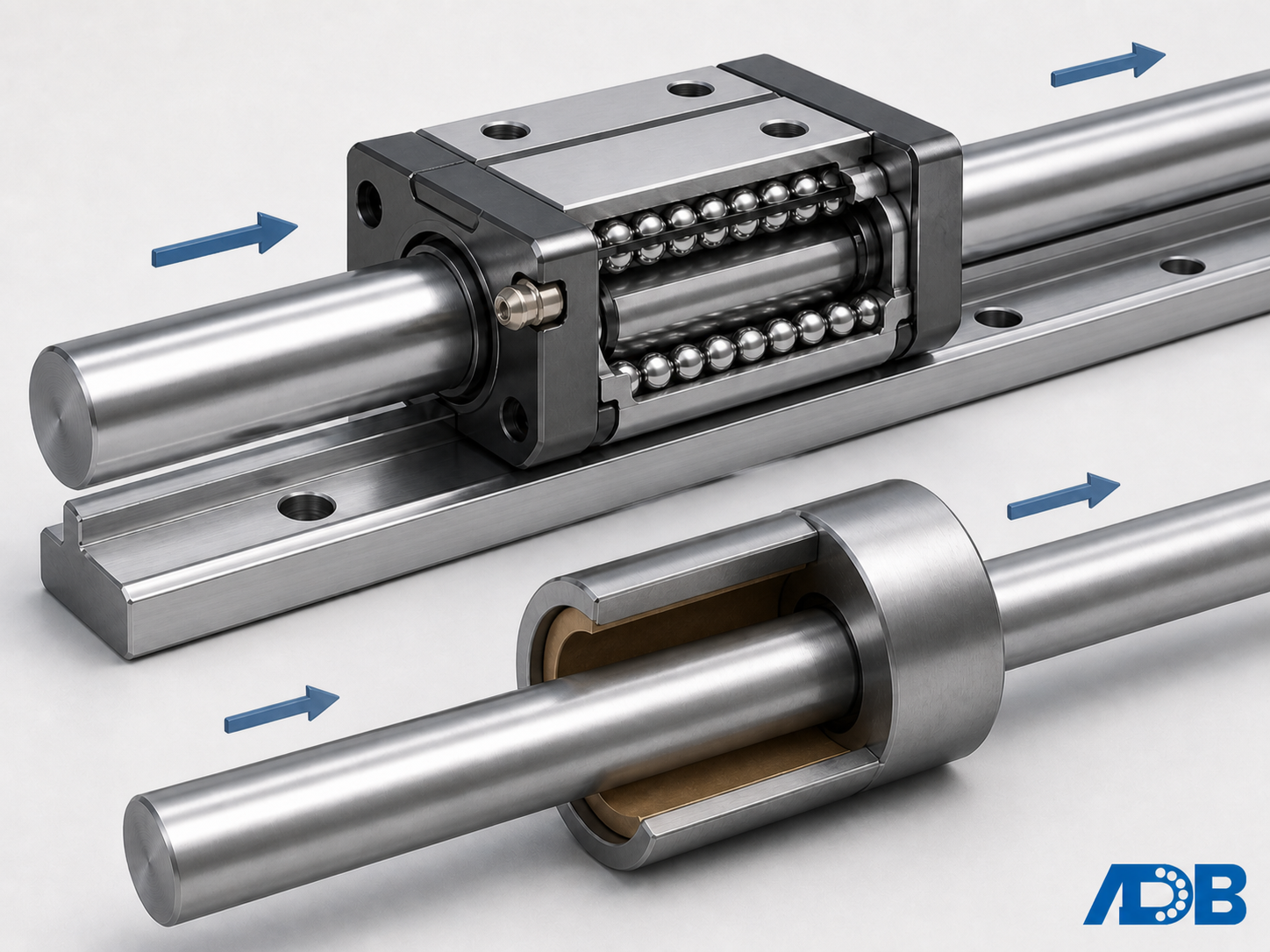

3. Линейные подшипники

Линейные подшипники поддерживают и направляют валы в точном направленном возвратно-поступательном движении вдоль их оси, распространяя принципы качения или скольжения с вращательного на линейное движение. В автоматизированном оборудовании и прецизионных приборах они являются незаменимой основой.

Основные подтипы:

• Шариковые линейные подшипники — используют рециркуляционный контур шариков, в котором стальные шарики перекатываются внутри замкнутой дорожки. Согласно общему каталогу THK, получаемый коэффициент трения составляет примерно 0,002–0,003, что сопоставимо с показателями подшипника качения при аналогичной нагрузке. Широко применяются в 3D-принтерах, станках с ЧПУ, оборудовании для корпусирования полупроводников и общепромышленных автоматизированных направляющих.
• Подшипники скольжения линейного типа — используют самосмазывающиеся втулки (из спечённой бронзы или композитов на основе ПТФЭ) в непосредственном контакте с валом. Более компактные, без тел качения, работают бесшумно и хорошо противостоят загрязнению. Подходят для возвратно-поступательных механизмов с умеренной нагрузкой и точностью, таких как упаковочное оборудование и направляющие медицинских устройств.

Ключевое отличие линейных подшипников от вращательных — форма движения: линейные подшипники воспринимают радиальные нагрузки, перпендикулярные направлению перемещения, допуская при этом свободное осевое скольжение. При выборе необходимо учитывать длину хода, точность направления и несущую способность по моментным нагрузкам.

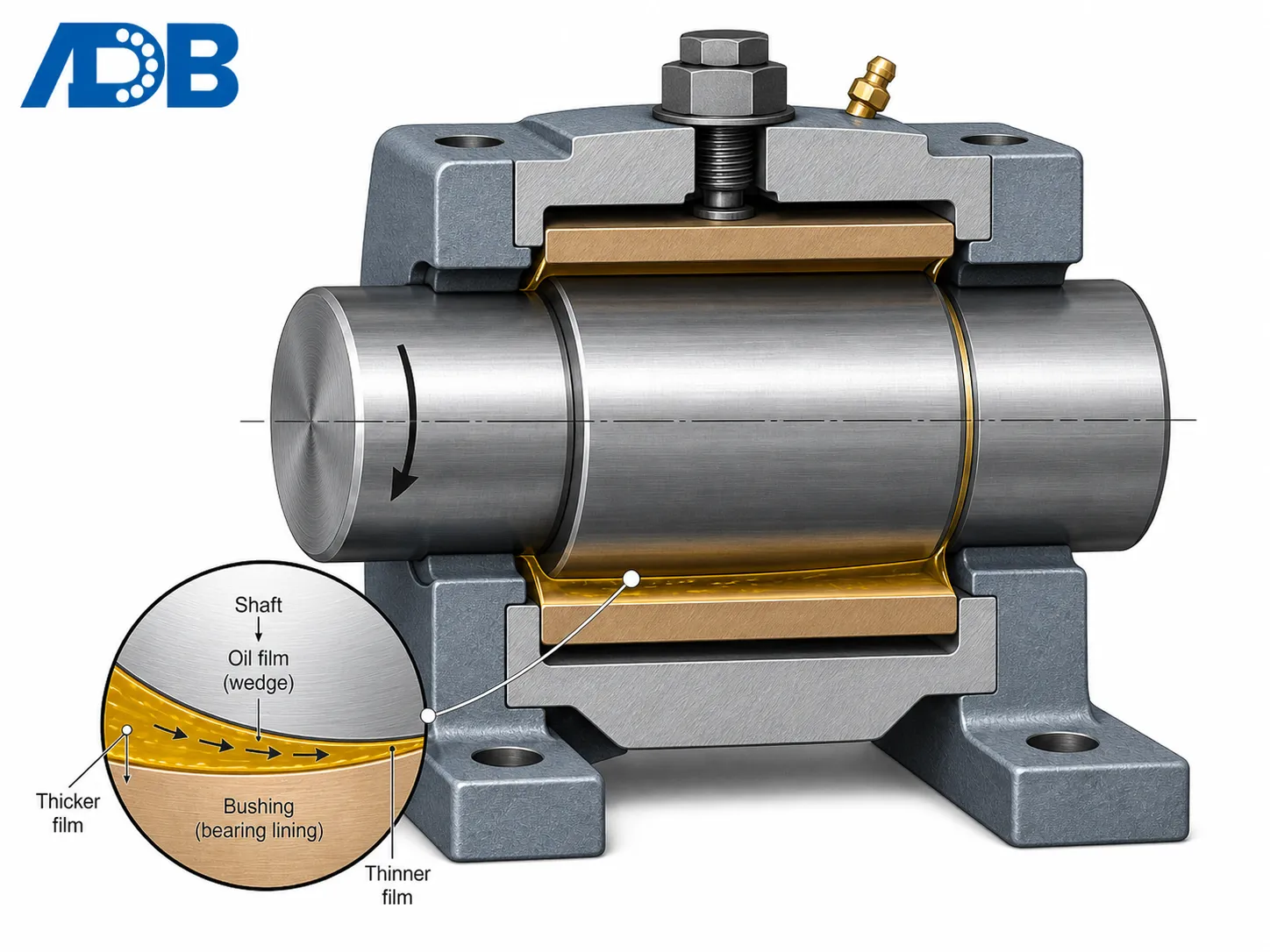

4. Подшипники скольжения (втулочные и опорные)

Подшипники скольжения не содержат тел качения. Они работают за счёт скольжения двух поверхностей — как правило, вала, вращающегося внутри втулки или вкладыша. Разделение вала и подшипника обеспечивается смазочной плёнкой, которая может быть:

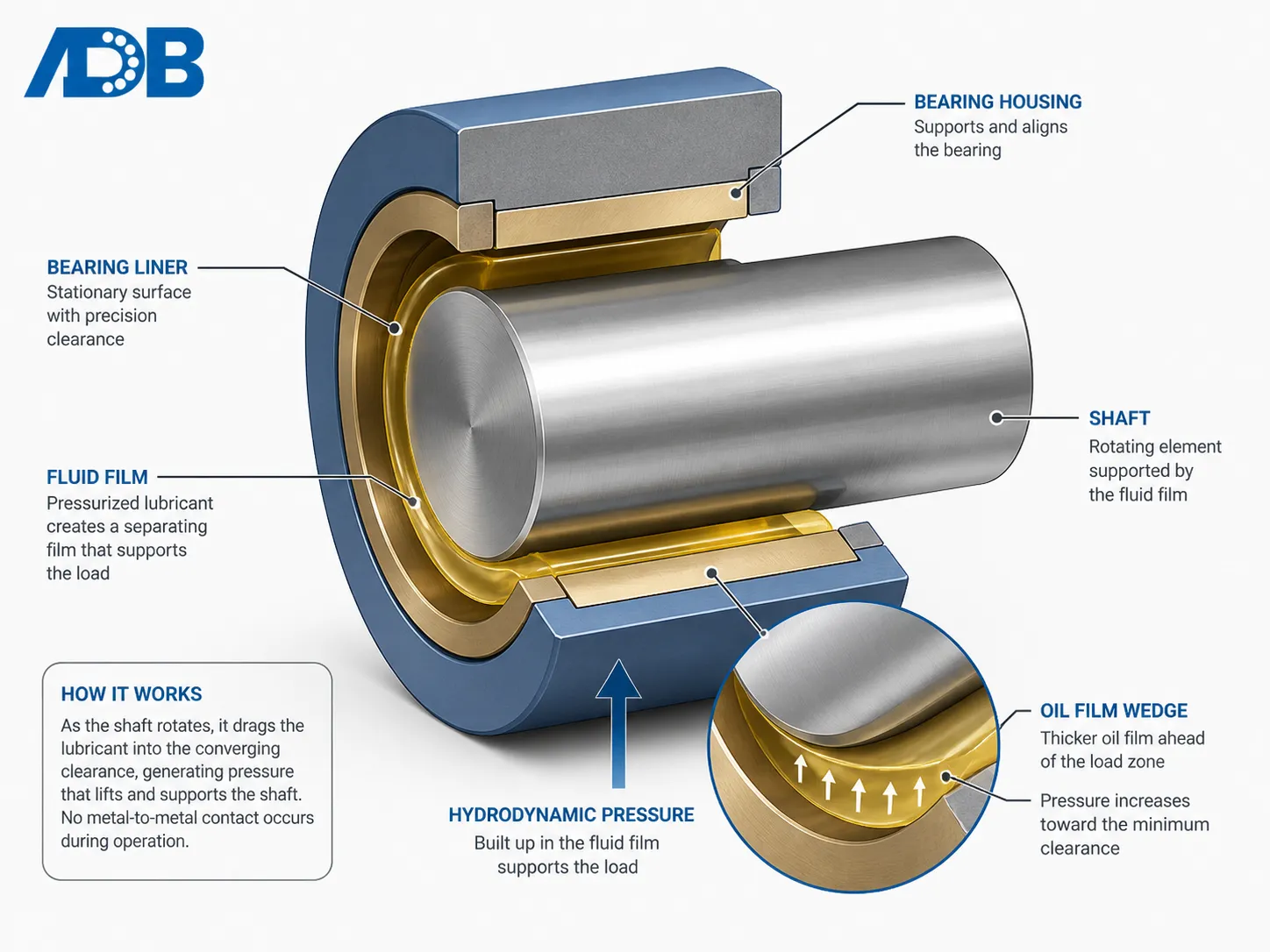

• Гидродинамической — вращающийся вал сам создаёт клиновидную зону повышенного давления масла, которая приподнимает и поддерживает его в расточке. При достаточной скорости металлический контакт полностью отсутствует. Именно этот принцип лежит в основе коренных подшипников крупных двигателей и подшипников промышленных турбин.
• Гидростатической — жидкость под давлением подаётся в зазор подшипника извне, обеспечивая полное разделение плёнкой даже при нулевой скорости. Применяется в прецизионных металлорежущих станках и опорах крупных телескопов.
• Граничной / смешанной — смазочная плёнка тонкая или неполная. Периодически возникает контакт металл по металлу. Работа основана на высоковязких смазках и твёрдости поверхностей.

Преимущества: подшипники скольжения конструктивно просты, компактны, бесшумны и способны воспринимать огромные нагрузки при надлежащей смазке. Коленчатый вал дизельного двигателя работает в подшипниках скольжения, поскольку ни один подшипник качения не выдержал бы возникающих ударных нагрузок.

Ограничения: подшипники скольжения требуют тщательного контроля смазки. При разрушении смазочной плёнки — из-за масляного голодания, загрязнения или чрезмерной температуры — износ резко ускоряется. Гидродинамические подшипники скольжения зависят от минимальной скорости вала для формирования полноценной несущей плёнки; при очень низких скоростях или частых пусках/остановках возникает граничный контакт, и износ максимален именно в эти переходные фазы. Это ограничение относится именно к гидродинамическому режиму. Гидростатические подшипники, напротив, обеспечивают полное разделение плёнкой при нулевой скорости и являются решением, когда частые пуски/остановки неизбежны.

Типичные материалы: оловянистый баббит (Babbitt), бронза, спечённая бронза (самосмазывающаяся), композиты на основе ПТФЭ и конструкционные полимеры.

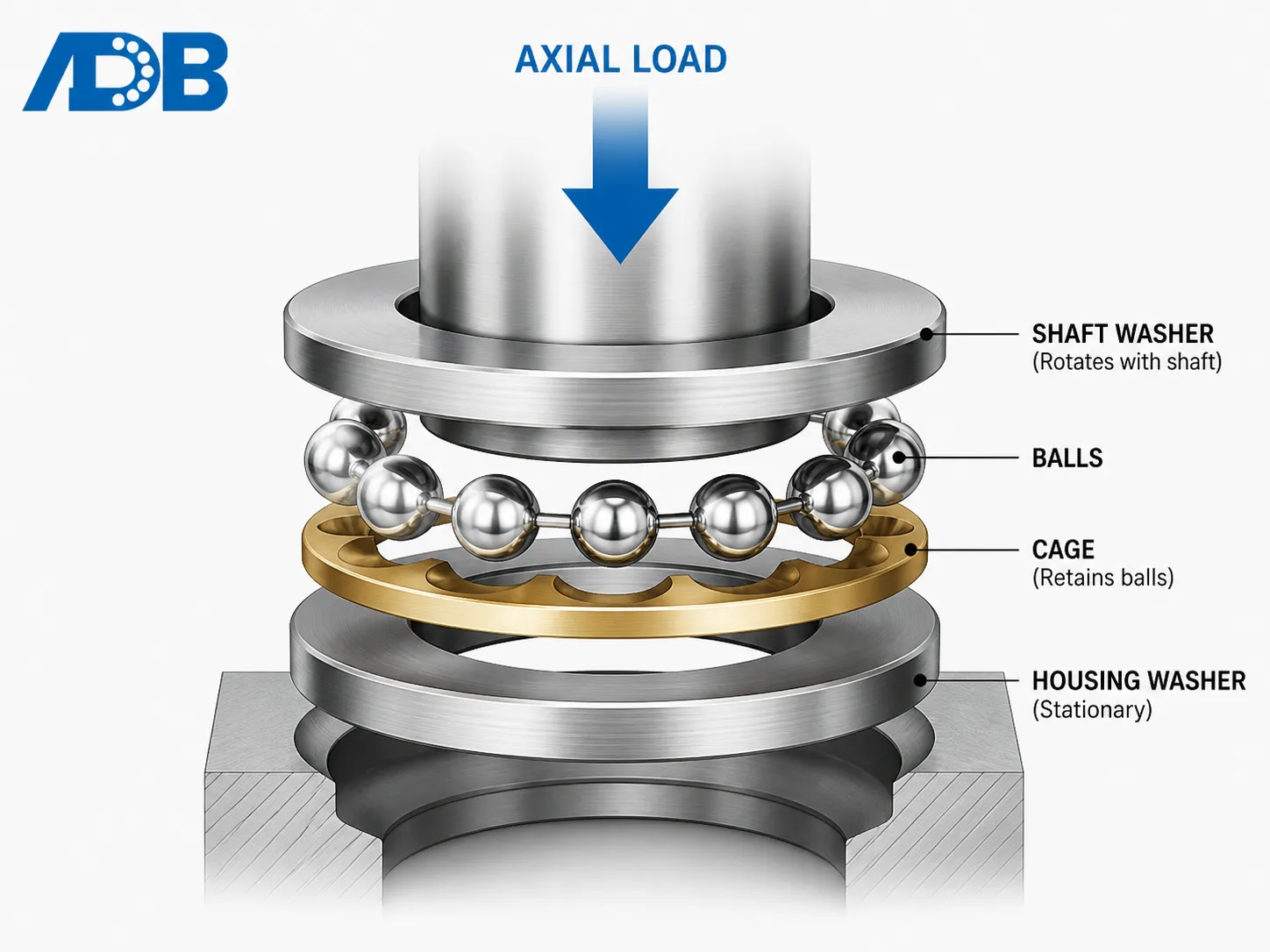

5. Упорные подшипники (подшипники, рассчитанные преимущественно на осевую нагрузку)

Упорные подшипники определяются не механизмом контакта, а направлением воспринимаемой нагрузки: они рассчитаны на осевые (упорные) нагрузки — силы, действующие вдоль оси вала. Конструктивно упорные подшипники представляют собой разновидности шариковых, роликовых или скользящих подшипников, эволюционировавшие для восприятия чисто или преимущественно осевых нагрузок.

• Упорные шарикоподшипники — для лёгких осевых нагрузок и умеренных скоростей. Используются в барных стульях, поворотных платформах и рулевых колонках автомобилей.
• Конические упорные роликоподшипники — обладают более высокой грузоподъёмностью, применяются в тяжелонагруженных трансмиссиях и мостах.
• Упорные подшипники с самоустанавливающимися сегментами (подпятники) — сложная разновидность подшипника скольжения. Сегментные колодки динамически наклоняются под нагрузкой, формируя гидродинамическую плёнку. Используются в судовых движительных установках, крупных компрессорах и гидротурбинах, где осевые нагрузки могут достигать миллионов ньютонов (один подпятник типа «Кингсбери» (Kingsbury) в гидрогенераторе штатно выдерживает 100–500 тонн вращающейся массы, что эквивалентно примерно 1–5 МН статической осевой нагрузки).

Большинство радиальных подшипников способны воспринимать умеренные осевые усилия, однако специализированные упорные подшипники становятся незаменимыми, когда осевые силы доминируют или становятся очень большими.

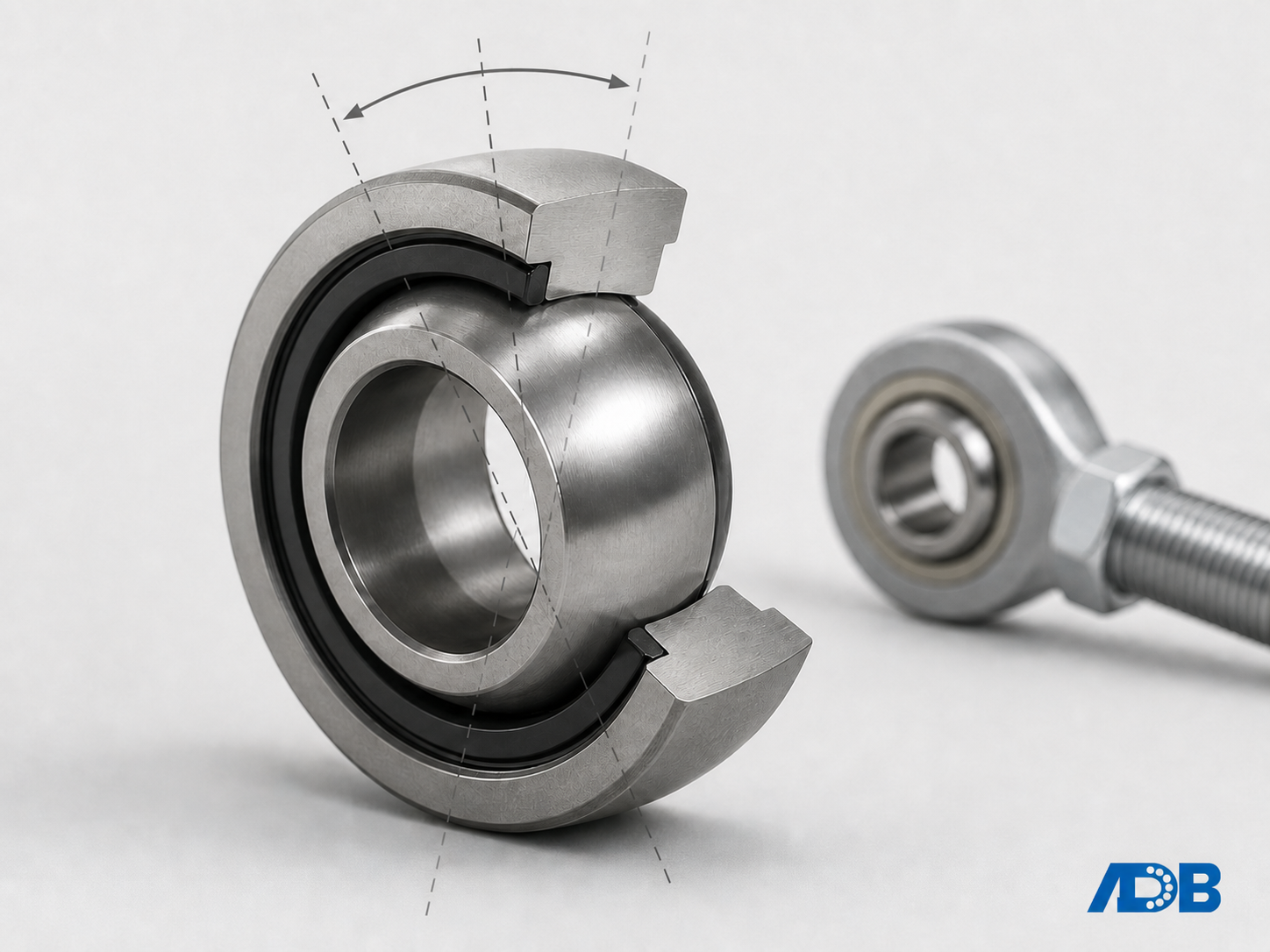

6. Сферические подшипники скольжения (шарнирные подшипники)

Сферические подшипники скольжения — это специализированный тип подшипника скольжения, предназначенный для восприятия качательного движения и угловой несоосности. В их основе — внутреннее кольцо со сферической наружной поверхностью, размещённое внутри наружного кольца, что позволяет наклоняться в любом направлении для компенсации погрешностей монтажа, прогиба вала или деформации конструкции.

Принцип работы: сферическая поверхность внутреннего кольца скользит по наружному кольцу, обеспечивая угловую самоустановку, но не допуская непрерывного высокоскоростного вращения. Большинство сферических подшипников скольжения используют самосмазывающийся вкладыш (например, ткань на основе ПТФЭ) или требуют периодического пополнения смазки.

Типичные области применения: проушины штоков гидроцилиндров, шарнирные узлы рычажных механизмов строительной техники, шарнирные точки рулевых поверхностей летательных аппаратов и любые ситуации, требующие низкочастотного качания в сочетании с угловой компенсацией. Они служат критически важным интерфейсом между несущими конструкциями и подвижными звеньями.

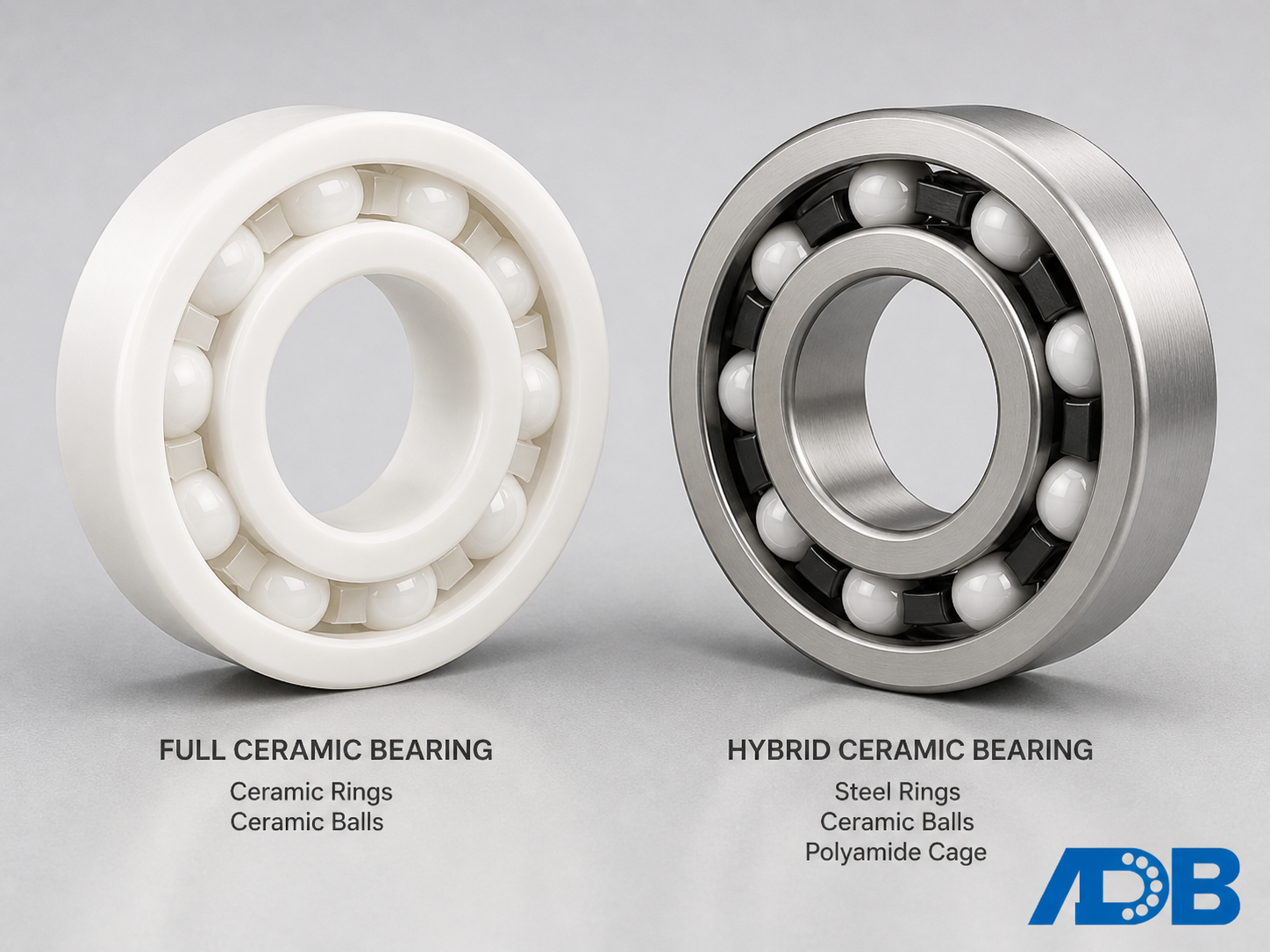

7. Подшипники из специальных материалов

Когда условия эксплуатации превышают возможности стандартных подшипниковых сталей (таких как ШХ15 / GCr15), на помощь приходят передовая керамика и гибридные материалы.

• Полностью керамические подшипники — внутренние кольца, наружные кольца и тела качения изготовлены из нитрида кремния (Si₃N₄) или диоксида циркония (ZrO₂). Обеспечивают абсолютную коррозионную стойкость, полную электрическую изоляцию, работоспособность при высоких температурах (продолжительная эксплуатация при температуре примерно до 800 °C для Si₃N₄ подшипниковой марки, по данным CeramTec) и потенциал самосмазывания. Применяются в оборудовании для производства полупроводников, сверхвысокоскоростных шпинделях и средах с сильными магнитными полями.
• Гибридные керамические подшипники — стальные кольца в сочетании с шариками из нитрида кремния. Si₃N₄ имеет плотность около 3,2 г/см³ — примерно 40 % плотности подшипниковой стали (~7,85 г/см³), поэтому более лёгкие керамические шарики радикально снижают центробежную силу и проскальзывание тел качения на высоких скоростях, одновременно обеспечивая собственную электрическую изоляцию. Широко применяются в высокопроизводительных моторизованных шпинделях и тяговых электродвигателях электромобилей.

Керамические подшипники вышли за рамки лабораторных исследований и стали стандартным решением для многих экстремальных условий эксплуатации.

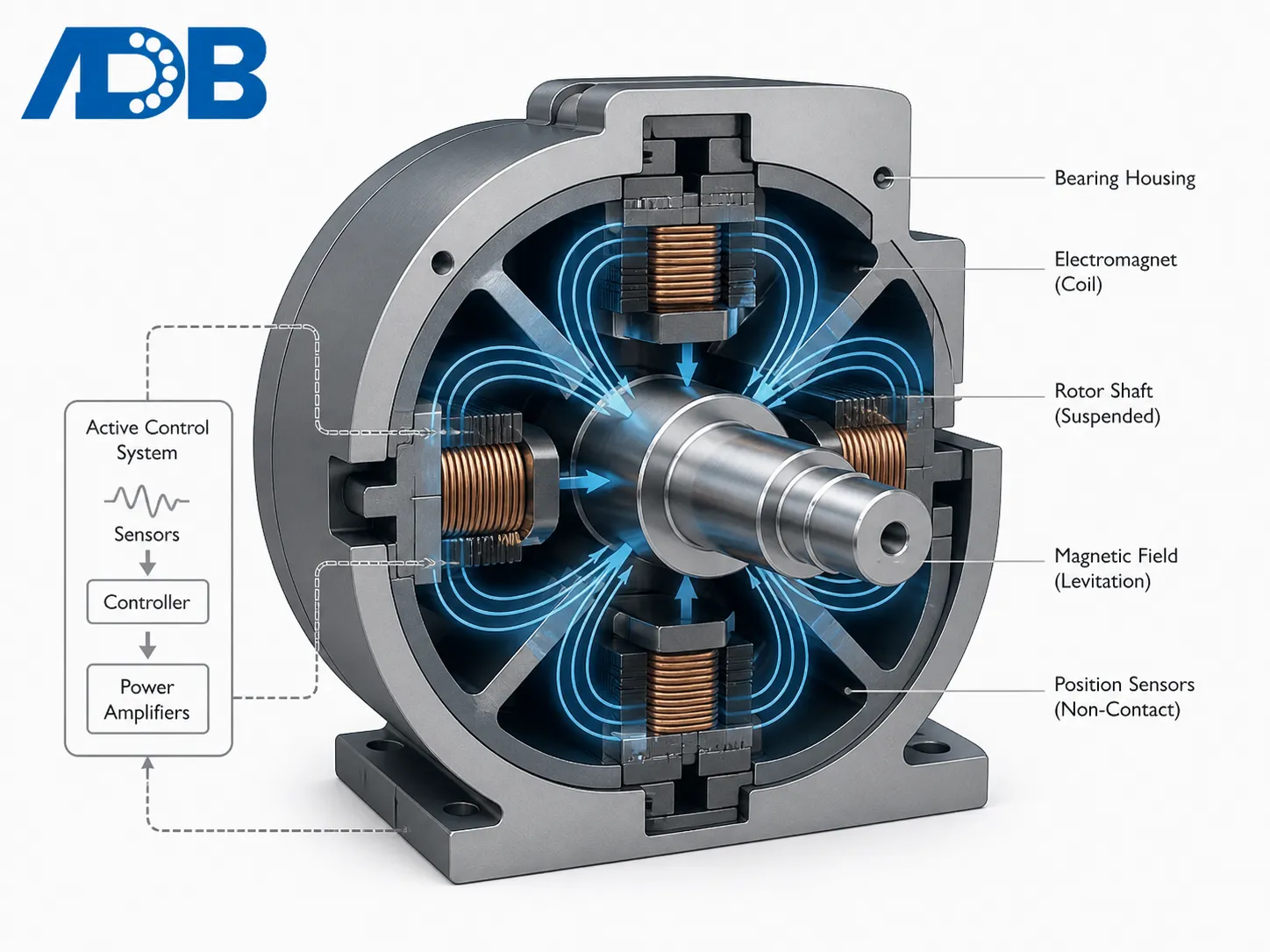

8. Магнитные подшипники

Магнитные подшипники используют управляемые электромагнитные или постоянные магнитные поля для левитации вращающегося вала без какого-либо механического контакта. Активные магнитные подшипники (АМП) используют датчики и контроллеры с обратной связью для регулирования токов электромагнитов в реальном времени, поддерживая положение вала с точностью до микрон.

Преимущества: отсутствие трения, отсутствие необходимости в смазке, возможность работы на чрезвычайно высоких скоростях, пригодность для вакуума и чистых сред.

Ограничения: высокая стоимость, сложные системы управления и необходимость в аварийном (страховочном) подшипнике на случай отключения питания.

Области применения: высокоскоростные турбомашины, маховичные накопители энергии, оборудование для производства полупроводников и медицинские центрифуги.

9. Газодинамические подшипники (газовые подшипники)

Специализированная разновидность подшипников скольжения, в которых разделяющей средой является газ (как правило, воздух или азот), а не масло. Это полностью исключает риск загрязнения и позволяет работать на чрезвычайно высоких скоростях. См. также фольговые подшипники — близкородственную самонагружающуюся газовую разновидность, применяемую в воздушных кондиционерах самолётов.

Применяются в шпинделях прецизионных станков, стоматологических турбинах и высокоскоростных турбомолекулярных насосах — везде, где масляное загрязнение недопустимо, а скорости вращения очень высоки.

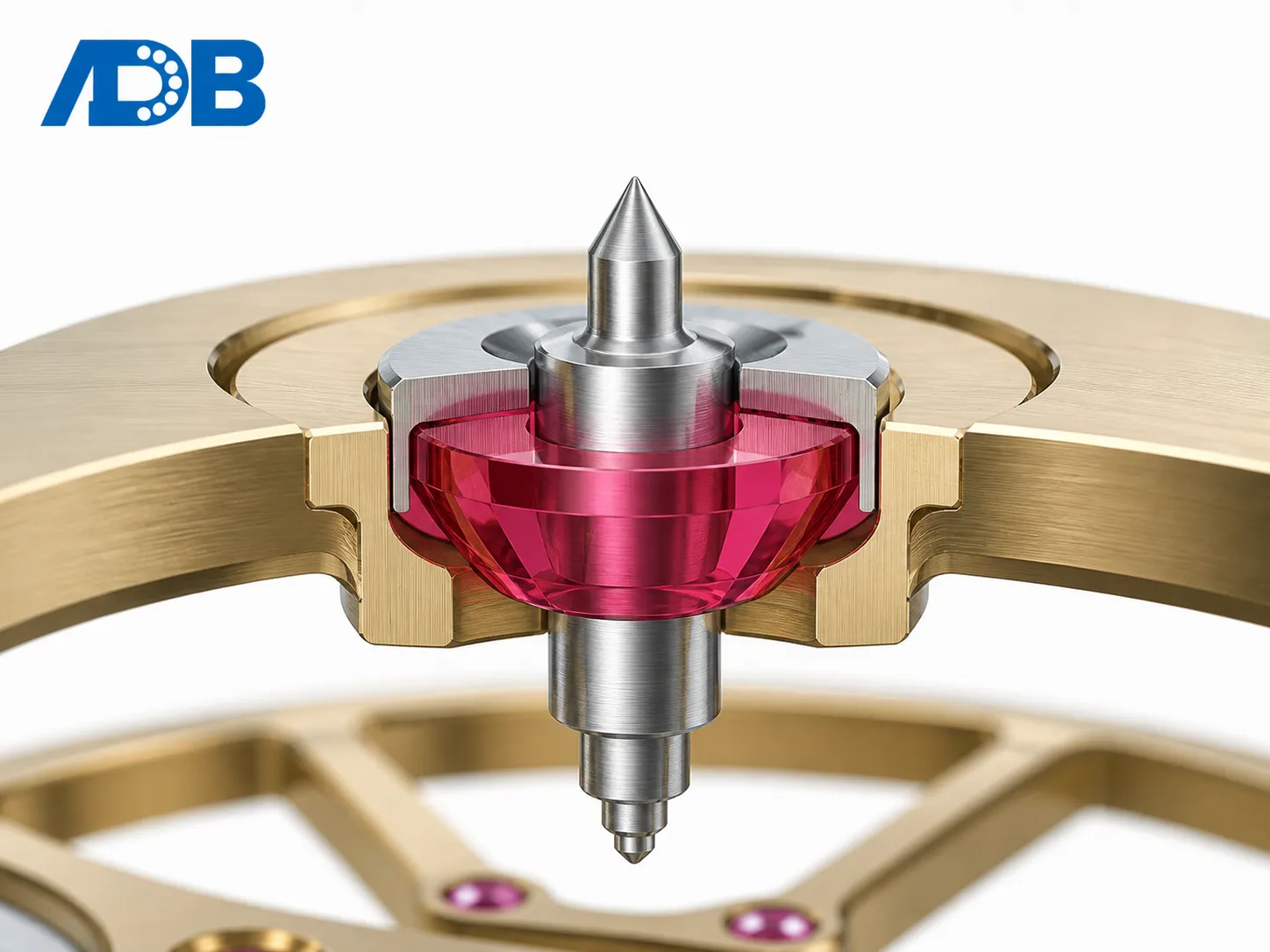

10. Камневые подшипники

В прецизионных приборах — механических часах, измерительных инструментах и научном оборудовании — используются камневые подшипники из синтетического сапфира или рубина. Эти материалы обладают чрезвычайно низким и стабильным коэффициентом трения, превосходной твёрдостью и размерной стабильностью.

Ось баланса часового механизма вращается в камневых подшипниках, размеры которых измеряются долями миллиметра. Камни здесь — не элемент роскоши, а функциональное решение прецизионной инженерии.

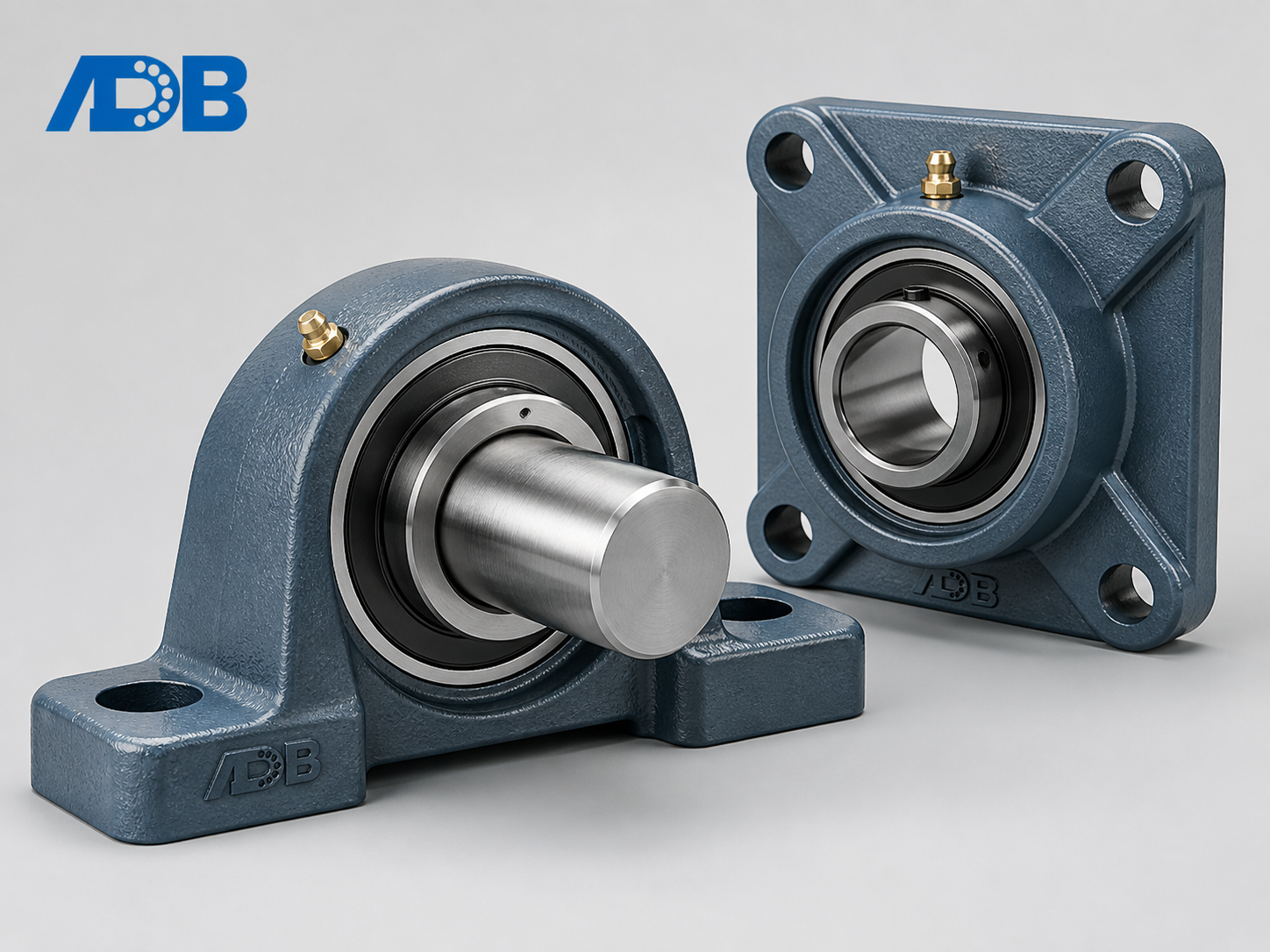

11. Подшипниковые узлы (корпусные подшипники)

Подшипниковые узлы — это не новый механизм контакта, а модульные сборки, в которых подшипник качения (чаще всего радиальный шариковый или самоустанавливающийся шариковый/сферический роликовый) предварительно установлен в корпус из чугуна, штампованной стали или нержавеющей стали. Узел крепится болтами непосредственно к раме машины, исключая необходимость отдельной расточки посадочного отверстия.

Типичные конфигурации: стоячие корпуса (P-тип), ромбические фланцевые узлы, квадратные фланцевые узлы и другие. Широко применяются в сельскохозяйственных конвейерах, оборудовании пищевой промышленности и общепромышленных приводных системах. Их определяющее преимущество — готовность к установке «из коробки» и простота обслуживания.

Сводная таблица типов подшипников

По всем одиннадцати категориям динамическая грузоподъёмность при одном и том же типоразмере укладывается примерно в трёхкратный диапазон: сферический роликоподшипник, как правило, несёт примерно втрое большую динамическую нагрузку, чем радиальный шариковый подшипник сопоставимого внутреннего и наружного диаметров, а цилиндрические и конические ролики занимают промежуточное положение (значения базовой грузоподъёмности — общие каталоги SKF, NSK и FAG/Schaeffler). Диаграмма ниже наглядно показывает этот разброс; следующая за ней таблица сводит четыре наиболее значимые оси выбора: направление нагрузки, её величину, диапазон скоростей и допустимую несоосность.

Как выбрать подходящий тип подшипника

Выбор подшипника — это структурированное инженерное решение, в основе которого лежит формула расчётного ресурса L10 из стандарта ISO 281:2007: прогнозируемая долговечность обратно пропорциональна кубу эквивалентной динамической нагрузки для шарикоподшипников и степени 10/3 — для роликоподшипников. Восемь конструкционных параметров совместно определяют, какой подшипник подходит.

Общие практические рекомендации:

• Высокая скорость, лёгкая или умеренная нагрузка → шарикоподшипники
• Высокая нагрузка, умеренная скорость → цилиндрические или сферические роликоподшипники
• Комбинированная радиальная + осевая нагрузка → конические роликоподшипники или радиально-упорные шарикоподшипники
• Прецизионное линейное перемещение → линейные подшипники (шариковые или скольжения)
• Низкочастотное качание и угловая компенсация → сферические подшипники скольжения
• Очень тяжёлая радиальная нагрузка при достаточной постоянной скорости → гидродинамические подшипники скольжения (при частых пусках/остановках — с гидростатической поддержкой)
• Предельная чистота, высокая скорость или вакуум → газовые или магнитные подшипники
• Высокая температура, коррозионная среда или требование электрической изоляции → керамические или гибридные керамические подшипники
• Прецизионные приборы → камневые подшипники
• Упрощённый монтаж и обслуживание → подшипниковые узлы

Долговечность подшипника и внутренний зазор

Два параметра, которые часто опускают в обиходных спецификациях, имеют не меньшее значение, чем выбор типа подшипника: расчётный ресурс и внутренний зазор / предварительный натяг.

Ресурс подшипников качения принято выражать как базовую расчётную долговечность L10 — наработку, которую достигнет или превысит до усталостного разрушения 90 % одинаковых подшипников из выборки; этот параметр определён в ISO 281:2007 (ISO). Долговечность L10 обратно пропорциональна кубу эквивалентной динамической нагрузки для шариковых подшипников и степени 10/3 — для роликовых.

Почему показатель степени важен на практике. Эта разница между 3 и 10/3 и есть фундаментальная причина, по которой при тяжёлых нагрузках приходится переходить с шариков на ролики: удвоение нагрузки сокращает ресурс L10 шарикового подшипника до одной восьмой исходного значения (½³ = 1/8), а роликового — лишь примерно до одной десятой (½^(10/3) ≈ 1/10,1). При утроении нагрузки разрыв увеличивается ещё сильнее: шариковые подшипники падают до 1/27 расчётного ресурса, роликовые — примерно до 1/39. В пограничных случаях, когда подшипник работает у самого предела базовой динамической грузоподъёмности, незапланированный рост нагрузки на 25 % способен вдвое сократить ресурс. Конструкторскую группу в эксплуатации обычно удивляет именно показатель степени, а не каталожная грузоподъёмность.

Внутренний зазор и предварительный натяг напрямую определяют жёсткость, точность вращения и тепловыделение. Для высокоточных применений, таких как шпиндели металлорежущих станков, правильный выбор этих параметров обязателен. Слишком малый зазор — и подшипник заклинит из-за теплового расширения; слишком большой — и биение разрушит точность.

Часто задаваемые вопросы

В: Какой тип подшипника наиболее распространён?

Радиальный шариковый подшипник (глубокожелобный) — безусловно, самый массово производимый тип подшипника в мире. Он одновременно воспринимает радиальные и умеренные осевые нагрузки на высоких скоростях, дёшев в производстве и компактен — именно поэтому он встречается повсюду: от малых электродвигателей до вентиляторов охлаждения ноутбуков. Габаритные размеры стандартизованы в ISO 15.

В: В чём разница между шарикоподшипником и роликоподшипником?

Принципиальное различие — в геометрии контакта. Шарикоподшипники контактируют с дорожками качения в точке, что обеспечивает очень низкое трение и хорошую скоростную способность, но ограниченную грузоподъёмность. Роликоподшипники контактируют по линии, что распределяет нагрузку на большую площадь и кардинально повышает несущую способность — но при несколько более высоком трении и, как правило, меньших предельных скоростях.

В: Может ли подшипник воспринимать одновременно радиальную и осевую нагрузку?

Да, многие типы подшипников рассчитаны на комбинированное нагружение. Радиально-упорные шарикоподшипники, конические роликоподшипники и радиальные шариковые подшипники способны воспринимать одновременно радиальные и осевые нагрузки, хотя их относительные грузоподъёмности различаются. Чисто радиальные подшипники (например, некоторые цилиндрические роликоподшипники) и чисто упорные подшипники не следует нагружать значительными усилиями в направлении, для которого они не предназначены.

В: Все ли подшипники нуждаются в смазке?

Большинство — да, но есть исключения. Самосмазывающиеся подшипники скольжения и сферические подшипники скольжения из спечённой бронзы или композитов на основе ПТФЭ содержат смазку в самом материале. Магнитные и газовые подшипники вообще не требуют смазки. Однако для подавляющего большинства подшипников качения надлежащая смазка — консистентная или жидкая — необходима для достижения расчётного ресурса L10.

Заключение

В каждой из одиннадцати рассмотренных категорий подшипник представляет собой конкретный инженерный компромисс между грузоподъёмностью, скоростью, трением, допустимой несоосностью и условиями эксплуатации. Неверный выбор — и машина выходит из строя, как правило, на 10 % своего расчётного ресурса (по самому определению стандарта L10). Верный выбор — и машина тихо переживает всё, что её окружает.

Каждый тип подшипника воплощает десятилетия инженерного совершенствования, и различия между ними редко бывают случайными. Понимание этих различий — геометрии контакта, направления нагрузки, типа движения, режима смазки, материаловедения, скоростных ограничений — даёт значительно более прочную основу для анализа, проектирования или просто осмысления механизмов, которые приводят мир в движение.
