Bearing ABEC 5 menguasai 49,7% pendapatan pasar bearing dengan klasifikasi ABEC, tetapi sebagian besar insinyur menetapkan kelas sekurang-kurangnya satu tingkat terlalu tinggi. Akibatnya, anggaran terbuang untuk toleransi yang tidak dapat dimanfaatkan aplikasinya (Future Market Insights). Kebingungan ini bisa dipahami: "angka lebih tinggi berarti bearing lebih baik" terdengar logis sampai Anda menyadari bahwa ABEC hanya mengukur toleransi dimensi, bukan kebisingan, batas kecepatan, kualitas material, ataupun umur pakai.
Panduan ini menjelaskan apa yang sebenarnya ditetapkan oleh skala ABEC, menyajikan tabel toleransi lengkap dengan nilai numerik yang mudah dijadikan rujukan, memetakan ABEC ke padanan ISO/DIN/JIS, dan memberikan kerangka keputusan untuk memilih kelas terendah yang memadai. Tidak ada spesifikasi berlebih atau tebakan.
Poin-Poin Utama
- ABEC (Annular Bearing Engineering Committee) menetapkan 5 kelas toleransi — 1, 3, 5, 7, 9 — yang mengatur simpangan diameter lubang, diameter luar, lebar, dan simpangan putar sesuai ANSI/ABMA Standard 20.
- Toleransi lubang ABEC 1 adalah 0 hingga −8 µm; ABEC 9 memperketatnya menjadi 0 hingga −2,5 µm (lubang 0,6–10 mm) (Engineers Edge, ABMA Std 20).
- Perkiraan industri menunjukkan bahwa sekitar 90% aplikasi industri hanya memerlukan ABEC 1 atau 3 (Axis Bearing). Kelas yang lebih tinggi berbiaya 5–10 kali lipat dan baru relevan di atas ~10.000 rpm atau pada peralatan yang sensitif terhadap getaran.
- ABEC TIDAK mengukur kebisingan, getaran, kualitas pelumasan, kelas mutu bola, kelonggaran radial, kekasaran permukaan, kapasitas beban, ataupun batas kecepatan.
Apa Kepanjangan dari ABEC?
ABEC adalah singkatan dari Annular Bearing Engineering Committee, sebuah komite teknis di bawah ABMA (American Bearing Manufacturers Association) yang menerbitkan ANSI/ABMA Standard 20 — spesifikasi Amerika Utara untuk toleransi dimensi bearing bola radial (ABMA). Standar ini mendefinisikan lima kelas presisi: ABEC 1, 3, 5, 7, dan 9, di mana angka yang lebih tinggi menunjukkan toleransi yang lebih ketat.
Skala angka ganjil ini bukan tanpa alasan. Kelasnya kurang lebih bersesuaian dengan kelas toleransi ISO: ABEC 1 ≈ kelas Normal, ABEC 3 ≈ kelas 6, ABEC 5 ≈ kelas 5, ABEC 7 ≈ kelas 4, dan ABEC 9 ≈ kelas 2. Kode P0, P6, P5, P4, dan P2 yang lazim dicantumkan dalam katalog berasal dari sistem DIN 620, bukan penandaan ISO. Kedua sistem terus diselaraskan selama beberapa dekade dan diperlakukan sebagai setara untuk keperluan teknik, meskipun masih ada sedikit perbedaan angka pada kondisi batas tertentu. ISO juga menetapkan kelas 6X, di antara Normal dan kelas 6, yang tidak memiliki padanan ABEC.
Satu famili berada sepenuhnya di luar Standard 20. Bearing penampang tipis berdesain inci diberi toleransi di bawah ANSI/ABMA Standard 26.2, dalam kelas yang dituliskan ABEC 1F, 3F, 5F dan 7F, karena cincinnya yang besar dan sengaja dibuat fleksibel baru menjadi bulat setelah dipasang. Ukuran miniatur dan instrumen dibahas secara terpisah dalam panduan bearing miniatur.
Apa yang sebenarnya dispesifikasikan oleh standar ini? Empat parameter geometris:
- Toleransi diameter lubang — seberapa jauh lubang cincin dalam boleh menyimpang dari ukuran nominal
- Toleransi diameter luar — seberapa jauh diameter cincin luar boleh menyimpang
- Toleransi lebar — seberapa jauh lebar cincin boleh menyimpang
- Simpangan putar radial — eksentrisitas maksimum saat cincin berputar
Edisi terkini adalah ANSI/ABMA 20-2025 (disetujui September 2025), menggantikan versi 2011. Nilai toleransi tidak berubah — revisi tersebut menyelaraskan simbol dan definisi dengan nomenklatur ISO terkini serta menggambar ulang figur untuk keterbacaan.
Hal yang tidak ditetapkan ABEC sama pentingnya. Standar ini tidak mengatur kelas mutu bola, kualitas sangkar, kekasaran permukaan, jenis pelumasan, tingkat kebisingan, kelonggaran internal radial, kekerasan material, perlakuan panas, ataupun batas kecepatan. Panduan kami tentang kelonggaran internal bearing menjelaskan mengapa kelonggaran harus dipilih secara terpisah. Dua bearing dapat sama-sama berkelas ABEC 5 tetapi berkinerja sangat berbeda karena variabel-variabel tersebut tidak dikendalikan oleh standar.
Berapa Nilai Toleransi ABEC?
Pada tahun 2024, pasar bearing global mencapai USD 58,6 miliar dan diproyeksikan tumbuh menjadi USD 143,6 miliar pada tahun 2034 dengan laju pertumbuhan tahunan majemuk (CAGR) 9% (GM Insights). Tabel di bawah ini menunjukkan nilai toleransi aktual yang dibutuhkan insinyur, yaitu simpangan lubang untuk rentang ukuran yang paling umum.

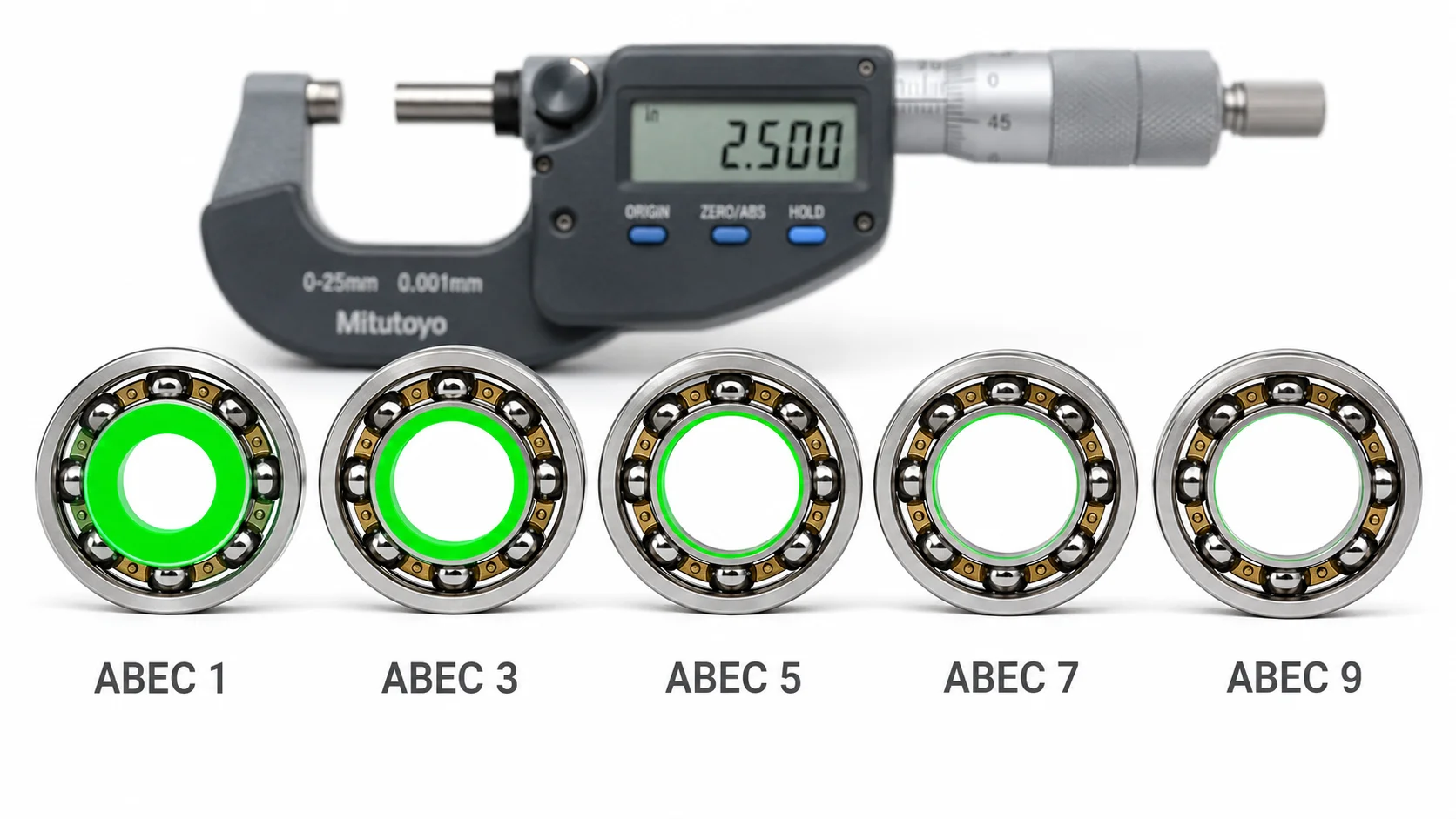

Toleransi lubang cincin dalam (lubang 10–18 mm) menurut ANSI/ABMA Standard 20:
| Kelas ABEC | Kelas ISO 492 (kode DIN 620) | Toleransi Lubang (µm) | Simpangan Putar Radial Cincin Dalam (µm) |
|---|---|---|---|
| ABEC 1 | Normal (P0) | 0 hingga −8 | 10 |
| ABEC 3 | 6 (P6) | 0 hingga −7 | 6 |
| ABEC 5 | 5 (P5) | 0 hingga −5 | 4 |
| ABEC 7 | 4 (P4) | 0 hingga −4 | 2,5 |
| ABEC 9 | 2 (P2) | 0 hingga −2,5 | 1,5 |
Catatan: Toleransi diameter luar dicari secara terpisah berdasarkan rentang diameter luar bearing, bukan berdasarkan ukuran lubang. Bearing dengan lubang 10–18 mm dapat memiliki diameter luar 26–50+ mm; masing-masing masuk ke rentang toleransi diameter luar yang berbeda. Lihat ANSI/ABMA 20 untuk tabel cincin luar lengkap.
Toleransi diameter lubang untuk lubang yang lebih kecil (0,6–10 mm):
| Kelas ABEC | Toleransi Lubang (µm) | Simpangan Putar Radial Maks. Cincin Dalam (µm) |
|---|---|---|
| ABEC 1 | 0 hingga −8 | 10 |
| ABEC 3 | 0 hingga −7 | 6 |
| ABEC 5 | 0 hingga −5 | 4 |
| ABEC 7 | 0 hingga −4 | 2,5 |
| ABEC 9 | 0 hingga −2,5 | 1,5 |
Sebagai gambaran, 2,5 mikrometer pada ABEC 9 kira-kira 40 kali lebih tipis daripada rambut manusia. Untuk mencapai konsistensi tersebut pada seluruh hasil produksi diperlukan beberapa tahap penggerindaan, lingkungan bersuhu terkendali, dan pemeriksaan setiap komponen dengan CMM. Itulah sebabnya biaya meningkat tajam pada kelas yang lebih tinggi.
Bagi insinyur yang bekerja dalam satuan imperial: 8 µm ≈ 0,000315 in dan 2,5 µm ≈ 0,000098 in. Tabel toleransi di atas berlaku untuk bearing seri metrik; bearing seri inci mengikuti ABMA Standard 19 dengan kelas presisi yang setara.
Padanan ABEC dan ISO — Pemetaan Standar Internasional
ABEC 1 bersesuaian dengan kelas Normal menurut ISO, dan pola kesetaraan ini berlaku pada kelima kelas dengan nilai toleransi yang kurang lebih sama (ISO 492:2023). Kedua standar berasal secara terpisah — ABEC di Amerika Serikat pada pertengahan abad ke-20 dan ISO di Eropa — tetapi terus diselaraskan selama beberapa dekade. Kini keduanya diperlakukan sebagai setara untuk keperluan praktis dalam pengadaan dan penyusunan spesifikasi, meskipun masih ada sedikit perbedaan angka pada rentang lubang tertentu.
| ABEC (AS) | Kelas ISO 492 | Kode DIN 620 | JIS B 1514 (Jepang) | Nama Umum |
|---|---|---|---|---|
| ABEC 1 | Normal | P0 | Kelas 0 | Normal / Standar |
| — | 6X | 6X | Kelas 6X | Tidak ada padanan ABEC |
| ABEC 3 | 6 | P6 | Kelas 6 | Presisi sedang |
| ABEC 5 | 5 | P5 | Kelas 5 | Presisi tinggi |
| ABEC 7 | 4 | P4 | Kelas 4 | Presisi sangat tinggi |
| ABEC 9 | 2 | P2 | Kelas 2 | Presisi ultratinggi |
Anggap dua kolom tengah sebagai dua sistem berbeda. ISO 492 menamai kelasnya Normal, 6X, 6, 5, 4, dan 2; kode berawalan P berasal dari DIN 620 dan tetap dipakai sebagai sufiks oleh produsen. Karena itu, untuk bearing yang sama, katalog dapat mencantumkan P5, sementara laporan inspeksi menyebutnya "kelas 5". Edisi DIN 620 yang berlaku saat ini menggunakan enam nama kelas yang sama dengan ISO (JTEKT / Koyo). Menyebut P5 sebagai "kelas ISO" memang lazim, tetapi secara teknis tidak tepat.
Perhatikan juga bahwa arah penomorannya berlawanan. Pada ABEC, angka yang lebih besar menunjukkan presisi lebih tinggi (1 → 9), sedangkan nomor kelas ISO dan DIN justru menurun (Normal → 2). Hal ini sering mengecoh: kelas 6 justru lebih rendah presisinya daripada kelas 5. Konvensi tersebut muncul karena Normal merupakan kelas toleransi dasar, sementara kelas bernomor secara historis menunjukkan penyimpangan dari dasar itu. Kelas 6X, yang lebih ketat daripada Normal tetapi lebih longgar daripada 6, berlaku untuk bearing rol tirus seri metrik dan tidak memiliki padanan ABEC.
Beberapa katalog juga mencantumkan P3. Ini merupakan kelas khusus produsen, bukan bagian dari urutan kelas ISO. Kelas tersebut menggabungkan ketepatan dimensi kelas 4 dengan ketepatan putar kelas 2, sehingga tidak dapat ditempatkan di antara dua kelas ISO.
Saat membeli bearing dari pemasok internasional, gunakan tabel ini untuk mengonversi kelasnya. Pemasok Jepang yang menawarkan "JIS Kelas 5" memberikan toleransi yang sama dengan pemasok Amerika yang menawarkan "ABEC 5". Produsen Tiongkok biasanya mencantumkan kedua kode pada sertifikat; cari "P5" atau "ABEC 5" dalam laporan pemeriksaan.
Mengapa ada empat standar terpisah untuk nilai toleransi yang sama? Alasannya adalah perkembangan historis. ABMA mengatur pasar AS, DIN berlaku di Jerman, JIS berlaku di Jepang, dan ISO menjadi standar penyelaras internasional. Ketentuan teknisnya telah selaras sejak tahun 1990-an, tetapi nama kelas regional tetap dipakai karena katalog, pesanan pembelian, dan dokumen kendali mutu yang telah digunakan selama puluhan tahun masih merujuk kepadanya.
Apa Arti Setiap Kelas ABEC? (1 Hingga 9)
Pada tahun 2025, segmen bearing presisi ABEC 7 dan ABEC 9 saja mencapai sekitar USD 980 juta dan diperkirakan tumbuh menjadi USD 1,32 miliar pada tahun 2031 dengan CAGR 4,4% (Global Info Research). Namun, sebagian besar volume penjualan tetap berada pada kelas yang lebih rendah. Berikut arti praktis setiap kelas:
ABEC 1 (kelas Normal ISO) — Presisi Standar
Toleransi lubang: 0 hingga −8 µm. Ini adalah kelas standar untuk penggunaan industri umum. Pompa, rol penumpu konveyor, peralatan bantu motor listrik, mesin pertanian, dan peralatan rumah tangga termasuk di dalamnya; sekitar 90% aplikasi bearing industri menggunakan ABEC 1 (Axis Bearing). Jika pesanan pembelian tidak mencantumkan kelas presisi, bearing yang diterima adalah ABEC 1.
ABEC 3 (kelas 6 ISO) — Presisi Menengah
Toleransi lubang: 0 hingga −7 µm. Kelas ini satu tingkat lebih presisi dan digunakan pada motor listrik tugas sedang, poros masukan gearbox, perkakas listrik, serta pompa kelas menengah. Tambahan biayanya biasanya 20–40% dibandingkan ABEC 1, sehingga menjadi peningkatan yang wajar ketika getaran perlu dikurangi.
ABEC 5 (kelas 5 ISO) — Presisi Tinggi
Toleransi lubang: 0 hingga −5 µm. Di kelas inilah pasar terkonsentrasi: bearing ABEC 5 menyumbang 49,7% pendapatan pasar bearing dengan klasifikasi ABEC (Future Market Insights). Penggunaannya mencakup spindel mesin CNC, peralatan pencitraan medis, motor listrik berkecepatan tinggi, peralatan bantu dirgantara, dan instrumen presisi. Kelas ini menawarkan keseimbangan biaya dan kinerja untuk aplikasi berpersyaratan tinggi.
ABEC 7 (kelas 4 ISO) — Presisi Sangat Tinggi
Toleransi lubang: 0 hingga −4 µm. Kelas ini digunakan pada spindel utama mesin perkakas, handpiece dental (>300.000 rpm), spindel motor frekuensi tinggi, spindel gerinda presisi, dan penggerak antena radar. Pada tingkat ini, produsen mencocokkan setiap bola berdasarkan diameter dan kebulatan karena penyortiran produksi standar tidak lagi memadai.
ABEC 9 (kelas 2 ISO) — Presisi Ultratinggi
Toleransi lubang: 0 hingga −2,5 µm. Kelas ini digunakan pada giroskop, sistem navigasi inersia, mesin ukur koordinat, dan aplikasi di atas 100.000 rpm. Setiap bearing diberi nomor seri tersendiri dan sering dijual bersama sertifikat pemeriksaan yang mencantumkan nilai hasil pengukuran, bukan sekadar kelasnya.
Intinya, jangan langsung memilih ABEC 5 hanya karena kelas tersebut paling populer. Kelas ini mendominasi pendapatan pasar karena industri bernilai tinggi — otomotif dengan pangsa pasar 42,5%, dirgantara, dan medis — banyak menggunakannya. Namun berdasarkan jumlah unit, ABEC 1 jauh lebih banyak daripada kelas lainnya.
Apakah Kelas ABEC yang Lebih Tinggi Selalu Berarti Bearing Lebih Baik?
Tidak. ABEC 1 memadai untuk sekitar 90% aplikasi industri karena sebagian besar mesin tidak beroperasi pada kecepatan atau tingkat presisi yang memerlukan toleransi dimensi lebih ketat (Axis Bearing). Kelas ABEC yang lebih tinggi bukan jaminan mutu; kelas tersebut hanya menetapkan rentang toleransi.

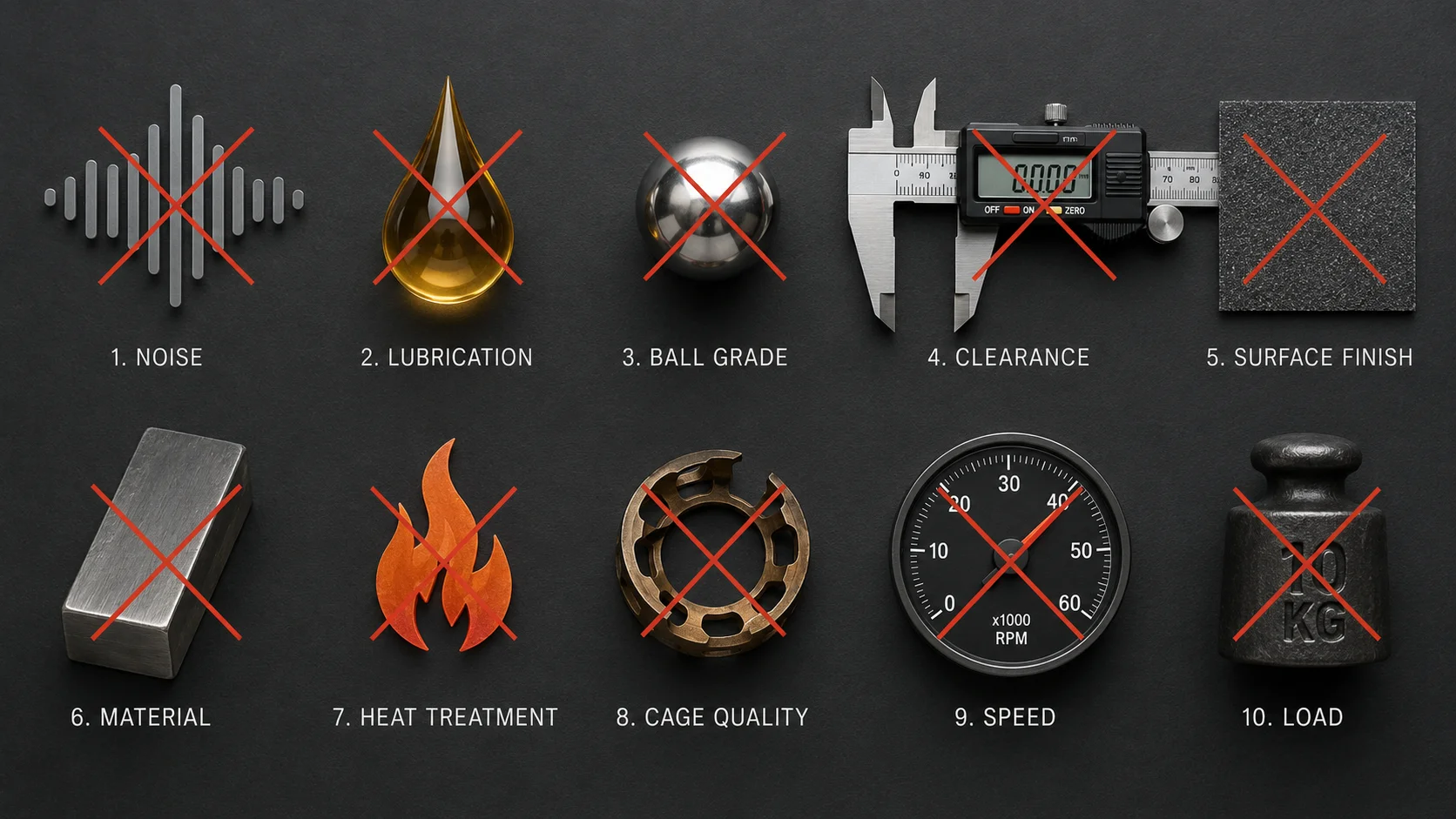

Berikut apa yang secara eksplisit TIDAK diukur atau dikontrol oleh skala ABEC:
- Tingkat kebisingan dan getaran — tidak ada persyaratan desibel atau akselerasi
- Kualitas pelumasan — jenis gemuk, jumlah pengisian, interval pelumasan ulang
- Kelas mutu bola — kebulatan, kekasaran permukaan, dan variasi diameter elemen gelinding
- Kelonggaran internal radial — celah di antara cincin dalam, bola, dan cincin luar
- Kekasaran permukaan — kekasaran lintasan gelinding (Ra) di luar yang tersirat oleh toleransi
- Komposisi material — baja krom 52100, baja tahan karat, atau hibrida keramik (lihat material bearing mesin canai untuk perbandingan material)
- Perlakuan panas — kekerasan menyeluruh, kedalaman pengerasan permukaan, dan tegangan sisa
- Kualitas sangkar — material, kelonggaran kantong, dan keseimbangan
- Batas kecepatan — batas kecepatan termal atau mekanis
- Kapasitas beban — dinamis (C) atau statis (C₀) sesuai ISO 281
Bearing ABEC 1 dari produsen bermutu yang dilumasi dan dipasang dengan benar akan bertahan lebih lama daripada bearing ABEC 7 yang kering dan tidak sejajar pada aplikasi yang sama. Untuk mengetahui kegunaan bearing bola di berbagai industri, lihat panduan khusus kami. Industri papan luncur menggambarkan hal ini dengan jelas: kecepatan roda jarang melebihi 1.800 rpm sehingga toleransi ABEC 1 pun tidak berpengaruh, tetapi "bearing ABEC 9" tetap dijual dengan harga premium atas dasar pemasaran, bukan kebutuhan teknik.
Temuan kami: Saat meninjau laporan kegagalan bearing dari seluruh pelanggan, kami menemukan bahwa penetapan kelas ABEC yang terlalu tinggi berkorelasi dengan tingkat kegagalan yang lebih tinggi di lingkungan terkontaminasi. Kemungkinan penyebabnya, tim pengadaan menghabiskan anggaran untuk toleransi, bukan untuk meningkatkan penyekatan atau pelumasan yang sebenarnya dapat mengatasi jenis kegagalan tersebut.
Pertanyaan teknik yang tepat bukan "berapa kelas ABEC tertinggi yang mampu saya beli?" melainkan "berapa kelas ABEC terendah yang memenuhi persyaratan kecepatan, simpangan putar, dan getaran saya?"
Berapa Harga Bearing dengan Kelas ABEC Lebih Tinggi?
Bearing ABEC 7 dan ABEC 9 berharga 5–10 kali lebih mahal daripada ABEC 1 dengan ukuran lubang dan seri yang sama (Axis Bearing). Karena itu, kelas presisi menyumbang pertumbuhan nilai yang jauh lebih besar daripada pertumbuhan volume di pasar bearing secara keseluruhan.

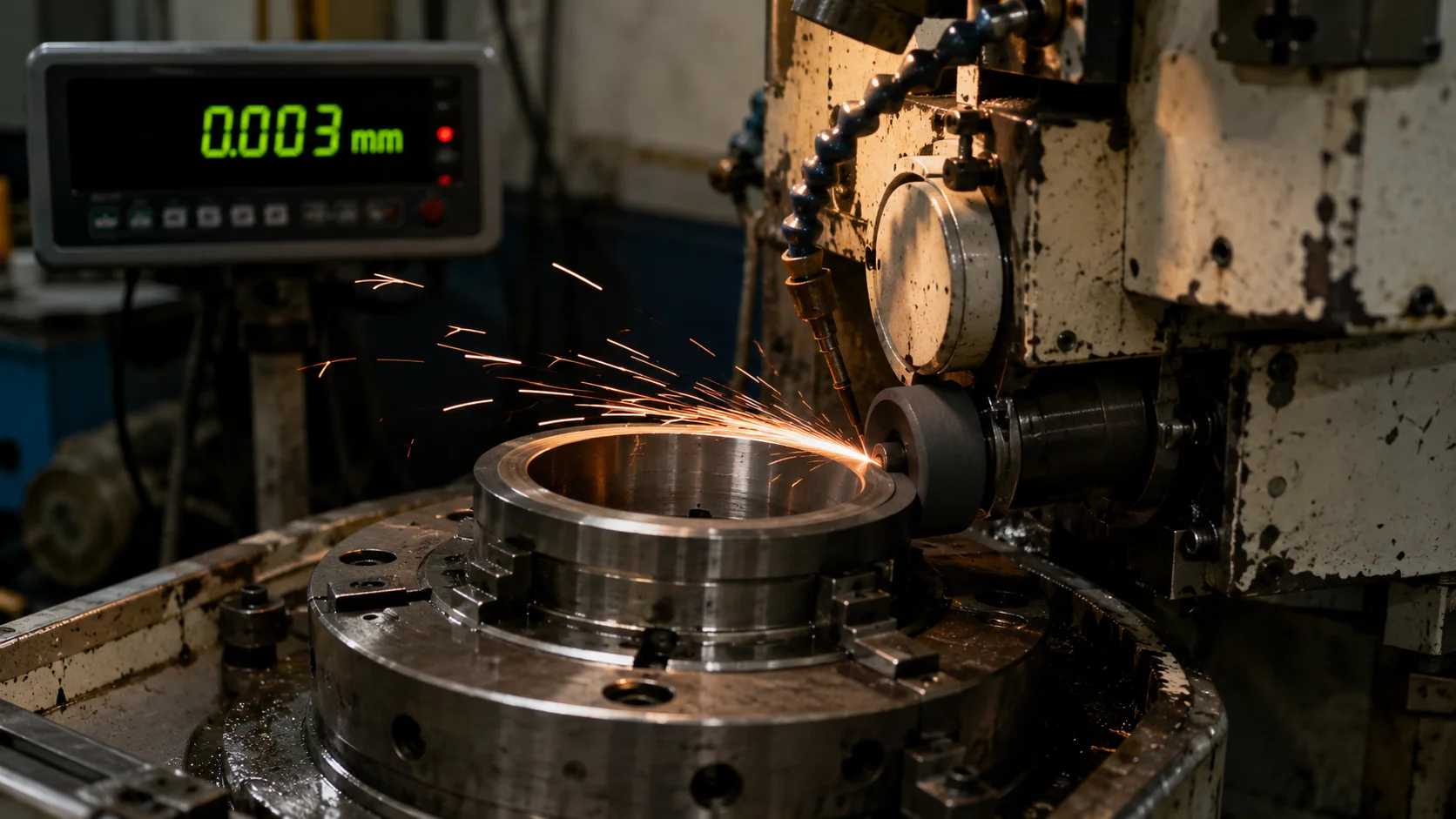

Mengapa biaya meningkat begitu tajam? Setiap kelas membutuhkan langkah produksi tambahan:
- ABEC 1 → ABEC 3: Penggerindaan standar dengan satu tahap tambahan. Pemeriksaan sampel dari setiap kelompok produksi. Tambahan biaya: ~20–40%.
- ABEC 3 → ABEC 5: Proses superfinishing pada lintasan gelinding, penggerindaan bersuhu terkendali, dan pemeriksaan dimensi 100% alih-alih pengambilan sampel. Biaya: ~2–3 kali ABEC 1.
- ABEC 5 → ABEC 7: Beberapa tahap superfinishing, pencocokan setiap bola menurut kelompok ukuran (dalam 0,5 µm), dan pemeriksaan CMM pada setiap cincin. Biaya: ~4–6 kali ABEC 1.
- ABEC 7 → ABEC 9: Pemberian nomor seri satu per satu, perakitan komponen yang telah dicocokkan, ruang proses akhir dengan iklim terkendali, dan pengukuran kebulatan 100%. Biaya: ~7–10 kali ABEC 1.
Dari lantai produksi kami: Beralih dari ABEC 5 ke ABEC 7 bukan sekadar menambah satu tahap penggerindaan; seluruh alur produksinya berubah. Cincin dimasukkan ke sel bersuhu stabil (±0,5°C), dibiarkan mencapai kesetimbangan termal, lalu diukur pada beberapa titik dengan CMM. Peralatan bukan komponen biaya terbesar; penurunan laju produksi justru lebih mahal. Untuk ukuran bearing yang sama, lini ABEC 7 kami hanya menghasilkan sekitar 1/4 jumlah komponen per jam dibandingkan lini ABEC 5.
Implikasi ekonominya jelas: menetapkan ABEC 5 ketika ABEC 3 sudah memadai akan melipatgandakan biaya bearing tanpa meningkatkan kinerja. Pada mesin dengan 20 posisi bearing, selisih tersebut menjadi pos anggaran yang berarti.
Kelas ABEC Mana yang Saya Butuhkan? Kerangka Pemilihan
Sektor otomotif menyumbang 42,5% pendapatan pasar bearing dengan klasifikasi ABEC, tetapi sebagian besar bearing otomotif menggunakan ABEC 3, bukan ABEC 5 atau 7 (Future Market Insights). Proses pemilihan harus dimulai dari kebutuhan aktual aplikasi, bukan kelas standar dalam katalog.
Matriks keputusan pemilihan ABEC:
| Kebutuhan Aplikasi Anda | ABEC yang Direkomendasikan | Alasan |
|---|---|---|
| Kecepatan < 3.000 rpm, beban standar, industri umum | ABEC 1 | Toleransi tidak relevan pada rentang kecepatan ini; penghematan biaya dialokasikan ke hal lain |
| Kecepatan 3.000–10.000 rpm, getaran moderat dapat diterima | ABEC 3 | Peningkatan marginal terhadap ABEC 1 dengan premi biaya kecil |
| Kecepatan 10.000–30.000 rpm, getaran rendah dibutuhkan | ABEC 5 | Titik keseimbangan untuk spindel CNC, motor presisi, medis |
| Kecepatan 30.000–80.000 rpm, simpangan putar minimal dibutuhkan | ABEC 7 | Spindel mesin perkakas, handpiece dental, gerinda kecepatan tinggi |
| Kecepatan > 80.000 rpm, presisi tingkat instrumen | ABEC 9 | Giroskop, pompa turbomolekular, navigasi inersia |

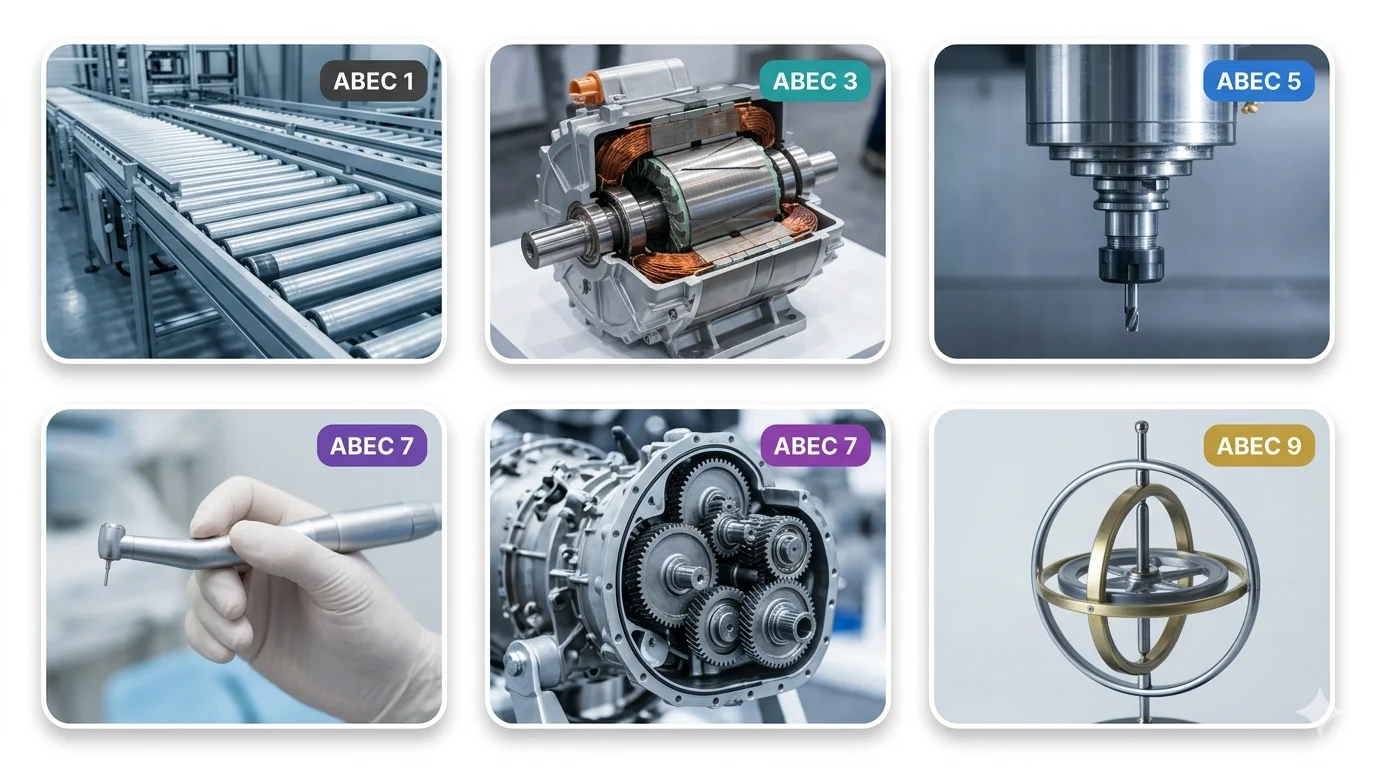

Pemetaan aplikasi ke kelas:
| Industri | Aplikasi | ABEC Tipikal | Alasan |
|---|---|---|---|
| Manufaktur umum | Rol konveyor, pompa, kipas | 1 | Kecepatan rendah, mengutamakan biaya |
| Otomotif | Alternator, pompa air, A/C | 1–3 | Kecepatan moderat, volume tinggi |
| Motor listrik (industri) | Ukuran rangka 56–315 | 3–5 | Bergantung pada kecepatan |
| Mesin perkakas | Spindel frais/bubut | 5–7 | Presisi dan kualitas permukaan |
| Peralatan medis | Pencitraan, alat bedah | 5–7 | Batas getaran dan kebisingan sangat ketat |
| Dirgantara | Peralatan bantu turbin, instrumen | 5–7 | Keandalan pada suhu tinggi |
| Semikonduktor | Penanganan wafer, spindel vakum | 7–9 | Sangat bersih, sangat presisi |
| Pertahanan / navigasi | Giroskop, IMU | 9 | Akurasi geometris maksimum |
Sebelum menspesifikasikan kelas lebih tinggi dari ABEC 3, ajukan empat pertanyaan berikut:
- Apakah kecepatan operasi saya benar-benar membutuhkan toleransi lebih ketat? Di bawah 3.000 rpm, Anda tidak dapat mengukur perbedaan antara ABEC 1 dan ABEC 5 pada mesin yang sudah dirakit.
- Apakah presisi pemasangan saya memadai? Presisi bearing ABEC 7 yang dipres ke dalam rumah bearing dengan lubang bertoleransi IT7 (±12 µm) akan terbuang karena toleransi rumahnya.
- Apa yang sebenarnya menyebabkan masalah getaran atau kebisingan saya? Biasanya itu ketidakseimbangan, ketidaksejajaran, atau kontaminasi — bukan toleransi bearing. Panduan kami tentang kebisingan bearing menjelaskan cara mengukur kebisingan dan kelompok getaran yang perlu ditetapkan sebagai gantinya.
- Apakah saya bersedia mengendalikan lingkungannya? Kelas ABEC yang lebih tinggi sensitif terhadap kontaminasi, ketidaksejajaran, dan distorsi termal yang masih dapat ditoleransi bearing ABEC 1.
Bagi sebagian besar pembaca panduan ini — insinyur yang menentukan bearing untuk aplikasi industri umum atau otomotif — ABEC 1 atau 3 memberikan kinerja yang diperlukan dengan biaya yang tepat. Pilih ABEC 5 atau lebih tinggi hanya jika persyaratan kecepatan, getaran, atau kebisingan benar-benar menuntutnya.
Kelas ABEC Apa yang Digunakan Setiap Industri?
Bearing bola menguasai 46,3% dari keseluruhan pasar bearing dengan klasifikasi ABEC (Future Market Insights), dan ABEC memang secara khusus berlaku untuk bearing bola. Berikut penggunaan skala tersebut di industri-industri utama:
Mesin Perkakas CNC: Spindel utama biasanya memerlukan ABEC 7 (P4) untuk konfigurasi penggerak langsung yang beroperasi pada 12.000–24.000 rpm. Bearing penopang dan bearing penggerak sumbu sering menggunakan ABEC 5. Spindel berpenggerak sabuk di bawah 8.000 rpm dapat menggunakan ABEC 5.
Kendaraan Listrik: Bearing motor traksi umumnya memerlukan ABEC 3 hingga ABEC 5, tergantung pada kecepatan motor (biasanya 12.000–18.000 rpm). Peralihan menuju motor 25.000+ rpm pada EV generasi berikutnya mendorong penggunaan ABEC 5 sebagai kelas acuan baru. Lihat panduan bearing bola otomotif kami untuk kriteria pemilihan khusus EV.
Peralatan Medis: Bearing pemindai MRI dan CT memerlukan ABEC 5–7 untuk mengisolasi getaran. Handpiece bedah (dental dan ortopedi) yang beroperasi di atas 50.000 rpm memerlukan ABEC 7. Sentrifus diagnostik menggunakan ABEC 5.
Dirgantara: Aksesori mesin turbin (pompa bahan bakar, pompa oli, generator) distandarkan pada ABEC 5 hingga ABEC 7. Aktuator kontrol penerbangan menggunakan ABEC 3–5 tergantung pada tingkat kekritisan. Unit pengukuran inersia membutuhkan ABEC 9.
Untuk bearing rol — tipe tirus, silindris, dan sferis — kode ABEC tidak berlaku. ANSI/ABMA Standard 20 yang sama menetapkan kelas RBEC (Roller Bearing Engineers Committee) yang setara untuk bearing rol silindris dan sferis, sedangkan ISO 492 mencakup semua tipe radial dalam urutan kelas dari Normal hingga 2. Lihat panduan kami tentang berbagai jenis bearing untuk informasi lebih lanjut mengenai bearing rol.
Pertanyaan yang Sering Diajukan
Apa kepanjangan ABEC dalam bearing?
ABEC adalah singkatan dari Annular Bearing Engineering Committee, sebuah divisi teknis ABMA (American Bearing Manufacturers Association). Komite ini menerbitkan ANSI/ABMA Standard 20 yang menetapkan lima kelas toleransi presisi — ABEC 1, 3, 5, 7, dan 9 — untuk akurasi dimensi bearing bola. Edisi terkininya adalah ANSI/ABMA 20-2025. Setiap kelas menentukan simpangan yang diizinkan pada diameter lubang, diameter luar, lebar, dan simpangan putar radial.
Apakah ABEC 7 lebih baik dari ABEC 5?
ABEC 7 memiliki toleransi lebih ketat daripada ABEC 5 — simpangan lubang 0 hingga −4 µm dibandingkan 0 hingga −5 µm (lubang 10–18 mm) — tetapi arti "lebih baik" sepenuhnya bergantung pada aplikasi. ABEC 7 berharga 2–3 kali lebih mahal daripada ABEC 5 dan baru memberikan manfaat terukur di atas sekitar 10.000 rpm atau pada aplikasi dengan batas getaran ketat. Untuk spindel CNC di bawah 15.000 rpm, ABEC 5 biasanya memadai. Untuk spindel gerinda di atas 20.000 rpm, biaya tambahan ABEC 7 dapat dibenarkan.
Apa padanan ISO dari ABEC 5?
ABEC 5 bersesuaian dengan kelas 5 ISO 492. Kode P5 yang biasa dicantumkan dalam katalog merupakan padanan DIN 620, bukan penandaan ISO; JIS B 1514 menyebut tingkat presisi yang sama sebagai Kelas 5. Ketiga kode tersebut menetapkan nilai toleransi yang kurang lebih setara untuk lubang, diameter luar, lebar, dan batas simpangan putar. Dalam pengadaan internasional, kode-kode ini dianggap dapat saling menggantikan pada gambar teknik dan spesifikasi pembelian.
Apakah kelas ABEC memengaruhi kecepatan bearing?
Secara tidak langsung, ya. Toleransi dimensi yang lebih ketat mengurangi ketidaksempurnaan geometris yang menimbulkan getaran dan panas pada kecepatan putar tinggi. Namun, ABEC tidak menetapkan batas kecepatan. Kecepatan maksimum bearing bergantung pada metode pelumasan (gemuk, kabut oli, atau udara-oli), material sangkar (poliamida, kuningan, atau PEEK), kelonggaran internal, dan material bola (baja atau keramik). Bearing hibrida keramik ABEC 5 dapat berputar lebih cepat daripada bearing ABEC 9 berbahan baja seluruhnya karena sifat material lebih menentukan pada kecepatan ekstrem.
Apakah bearing buatan Tiongkok memiliki kelas ABEC?
Ya. Produsen bearing Tiongkok menggunakan standar ANSI/ABMA dan ISO yang sama dengan pemasok Amerika, Eropa, dan Jepang. Klasifikasi ABEC berlaku secara global; spesifikasi toleransi ini dapat dipenuhi oleh produsen mana pun jika peralatan penggerindaan, penyelesaian akhir, dan pemeriksaannya mendukung presisi yang dibutuhkan. Pembeda antarprodusen bukan standar yang mereka klaim, melainkan kemampuan proses (nilai Cpk), akurasi sistem pengukuran, dan konsistensi mutu antarkelompok produksi. Mintalah data SPC dan laporan audit pihak ketiga saat mengevaluasi pemasok mana pun, tanpa memandang asalnya. Untuk memahami produsen bearing utama, termasuk posisi produsen Tiongkok di pasar global, lihat panduan kami.
Kesimpulan
Kelas ABEC semata-mata merupakan spesifikasi toleransi dimensi. Kelas ini menetapkan seberapa dekat dimensi fisik bearing bola harus berada terhadap nilai nominalnya, tetapi tidak menentukan mutu, daya tahan, batas kecepatan, tingkat kebisingan, ataupun kesesuaian untuk aplikasi tertentu.
Aturan keputusan praktis:
- Untuk 90% aplikasi industri (pompa, motor, konveyor di bawah 3.000 rpm): ABEC 1 atau 3
- Untuk aplikasi presisi (spindel CNC, medis, motor EV pada 10.000–30.000 rpm): ABEC 5
- Untuk presisi kecepatan tinggi (spindel mesin perkakas, handpiece dental di atas 30.000 rpm): ABEC 7
- Untuk tingkat instrumen (giroskop, navigasi, >80.000 rpm): ABEC 9
Tetapkan kelas terendah yang memenuhi persyaratan kecepatan dan getaran aktual. Alokasikan penghematannya untuk penyekatan, pelumasan, atau presisi pemasangan yang lebih baik — faktor-faktor yang tidak diukur ABEC tetapi menentukan umur bearing dalam pemakaian nyata.
