角接触球轴承:接触角、配对方式与选型指南

角接触球轴承通过 15°–40° 接触角承受径向与轴向联合载荷,通常按 DB、DF 或 DT 方式成对安装。本文说明结构差异和选型方法。

角接触球轴承剖视图,以橙色标注穿过钢球与滚道接触点的接触角 α

角接触球轴承的外观与普通球轴承相近,但它能在承受径向载荷的同时,承受沿轴向的大推力。因此,CNC 主轴能够在 15,000 rpm 下保持微米级精度,汽车轮毂也能承受急转弯产生的侧向载荷。决定这些性能的关键参数是接触角。初次选用这类轴承时还要注意:它们几乎总是成对供应和安装。

为什么要成对安装?单列角接触轴承只能承受一个方向的轴向力,反向受力时无法完成轴向定位。本指南说明接触角的作用、标准角度及其性能取舍、单列与双列结构、DB/DF/DT 配置和预紧,并比较角接触轴承与深沟球轴承及其他球轴承类型,以及角接触轴承与圆锥滚子轴承。

核心要点

  • 角接触球轴承的载荷沿一条与径向平面形成接触角的作用线传递(常见为15°、25°、30°或40°),因此能够承受径向与轴向联合载荷,但轴向载荷仅限单方向NTN Global 样本)。
  • 由于单列只能承受单向推力,角接触轴承几乎总是以配对方式安装——DB(背对背,高力矩刚度)、DF(面对面,容许不对中)或DT(串联,分担大单向推力)。
  • 接触角越大,轴向承载力越高,径向承载力越低;小角度有利于径向载荷和高转速。
  • 预紧力需要在刚度、回转精度、发热和疲劳寿命之间权衡,是主轴设计的关键参数。
  • 接触角字母代码(A/B/C/E)因制造商而异,订货前务必核对厂家样本。

什么是角接触球轴承?

角接触球轴承的内、外圈滚道相互错位,载荷沿与径向平面形成一定接触角的作用线传递。因此,单个轴承可以承受径向与轴向联合载荷,但轴向载荷只能来自一个方向(NTN Global 样本)。接触角变化会直接改变轴承的承载和转速特性。

以普通深沟球轴承为例,钢球位于对称沟道内,载荷作用线大致穿过轴承中心。角接触结构通过调整滚道挡肩,使钢球与滚道的接触点偏离径向平面。载荷于是沿倾斜的作用线传递,并分解为径向和轴向分量,这就是角接触轴承的基本原理。

其组成仍是内圈、外圈、钢球和保持架,差别在于滚道几何形状。套圈一侧的挡肩较高,另一侧较低或经过卸荷加工。高挡肩用于承受规定方向的轴向力;载荷反向时,低挡肩无法提供同等支承,因此单列结构只能承受单向推力。

正因存在这一方向限制,角接触轴承通常成对使用:一列承受一个方向的推力,反向安装的另一列承受相反方向的推力。安德轴承的角接触球轴承产品系列包括用于配对安装的单列产品和出厂组装的双列产品。如果还在比较不同轴承类型,可先参阅轴承种类总览


接触角详解:15°、25°、30°与40°

接触角决定径向和轴向承载能力的分配:角度越大,轴向承载能力越高、径向承载能力越低;角度越小,径向承载能力越高,允许转速也越高、温升越低。接触角通常在10°至45°之间,标准公称角度为15°、25°、30°和40°NTN Global 样本)。这一参数应在设计阶段根据载荷和转速确定。

接触角为 15° 时,载荷作用线更接近径向,轴承具有较高的径向承载能力和允许转速,轴向承载能力适中。增大到 40° 后,作用线更接近轴向,轴向承载能力明显提高,但径向承载能力和极限转速下降。机床主轴通常选择 15° 或 25° 以兼顾高速性能;轮毂和丝杠支承则常采用较大接触角来提高轴向承载能力。

还要注意,型号中的字母代码并不通用。 NTN 样本明确规定,标注 “B”的轴承接触角为 40°,无该代码时为 30°;“C”代表 15°,代码“A”则从型号中省略(NTN Global样本)。SKF、NSK 和 FAG 对这些字母的定义略有不同,因此必须以具体制造商的样本为准,不能只凭字母判断接触角。

不同接触角下径向与轴向承载能力对比 接触角与承载能力(相对值) 角度越大 → 轴向承载力越高,径向承载力越低 | 依据:NTN / SKF样本载荷系数 15° 25° 30° 40° 径向承载力 轴向承载力
仅展示相对趋势——具体系数因系列和制造商而异。来源:NTN / SKF样本载荷系数。

单列与双列角接触轴承

单列角接触轴承只能承受一个方向的推力,需要配对安装才能承受双向推力。双列角接触轴承则在一套轴承内集成两列滚道,单套即可承受双向轴向力。选择时要确定是自行组配并调整预紧,还是采用出厂已设定内部几何参数的整体式产品。

单列轴承是精密主轴的基本构件,可单套采购,也可以配对组形式采购,并根据载荷和刚度要求选择 DB、DF 或 DT 排列。这样可以精确控制预紧和配置方式,但对组配和安装的要求更高。

双列角接触轴承把两列相反接触角的钢球布置在同一外圈内,单套轴承即可承受双向推力和倾覆力矩,无需另配第二套轴承。汽车轮毂常采用这种紧凑、出厂预调的结构,以承受转弯时方向反复变化的侧向力。汽车球轴承指南对轮毂单元有更详细的介绍,轴承种类总览则说明各类轴承的定位。

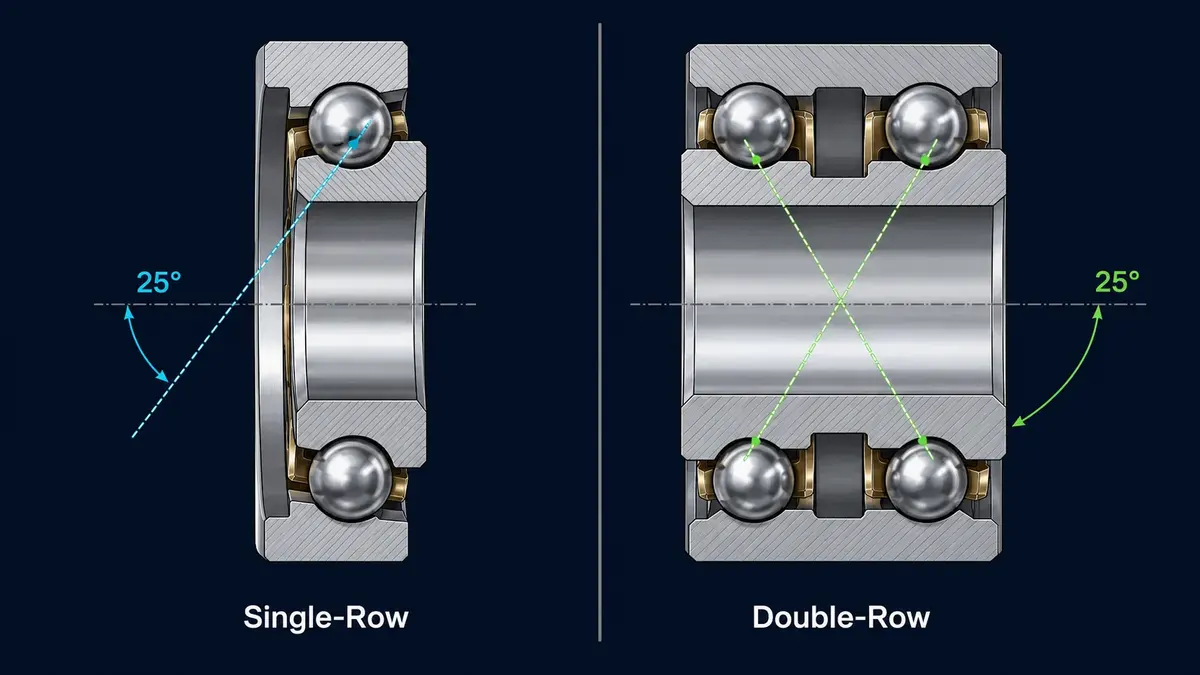

单列角接触轴承(一组钢球)与双列角接触轴承(公共外圈内两列相对排列的钢球)的并排剖面对比图

如果需要用一套紧凑轴承同时获得力矩刚度和双向推力承载能力,而且不需要现场调整预紧,可选择双列结构,典型应用包括轮毂、泵和变速箱输出轴。精密主轴需要自行确定排列、接触角和预紧等级时,应选择单列结构。下文重点讨论设计变量更多的单列轴承。


DB、DF与DT:成对配置方式详解

配对的单列角接触轴承有三种排列方式:DB(背对背)、DF(面对面)和DT(串联),各自具有不同的承载、刚度和不对中性能。配置错误可能使主轴在倾覆力矩下振摆,或因过约束而卡死。各配置的具体性能可参阅 NTN 样本(NTN Global样本)。

DB(背对背),常表示为“O”形。 两个外圈的背面相对,载荷作用线向外发散,形成较宽的有效载荷中心距和较高的力矩(倾覆)刚度,但许用不对中量较小。机床主轴常采用 DB 配置,以抵抗悬伸刀具产生的弯矩。该配置可承受双向推力。

DF(面对面),常表示为“X”形。 两个外圈的正面相对,载荷作用线向内收敛。其载荷中心距较窄、力矩刚度较低,但允许更大的轴不对中和安装误差。DF 适用于对中条件不佳,或壳体与轴变形不一致的场合,也可承受双向推力。

DT(串联)。 两套轴承朝向相同,共同分担一个方向的大轴向载荷,推力承载能力约为单套的两倍,但不能承受反向推力,必须另设轴承完成反向轴向定位。立式泵或丝杠支承等单向推力较大的场合可采用 DT。

当轴向空间紧张时,还有第四种值得了解的方案。四点接触球轴承采用哥特式拱形滚道,以单列钢球同时承受径向载荷、轴向载荷和倾覆力矩,一个轴承即可完成一对 DB 配对轴承的功能。它是薄壁轴承中的常见类型,代号为 X 型。

DB、DF与DT成对角接触配置 成对配置方式:DB / DF / DT 箭头表示载荷线方向 | 来源:NTN Global样本 DB — 背对背 "O"形 — 宽间距 高力矩刚度 DF — 面对面 "X"形 — 窄间距 容许不对中 DT — 串联 同向排列 分担单向推力
配置方式轴向方向力矩刚度不对中容许量典型应用
DB(背对背,"O"形)双向机床主轴
DF(面对面,"X"形)双向较低较大对中条件不佳的安装
DT(串联)仅单向—(需配合其他轴承)大单向推力(泵、丝杠支承)

预紧力如何影响主轴性能?

预紧力是施加在配对轴承之间的初始轴向力,用于消除内部游隙并提高刚度和回转精度,代价是摩擦发热增加、疲劳寿命缩短。它是主轴设计的关键参数,也是成对轴承过早失效的常见原因。预紧不足会降低主轴刚度,预紧过大则可能导致轴承过热失效。

预紧通常通过三种方式建立。通用配组轴承的端面经过配磨,相邻端面夹紧后可形成规定且可重复的预紧。指定厚度的垫片或隔套可在套圈之间设定预紧量。弹簧则施加恒定的轻预紧,并在轴受热伸长时大致保持预紧稳定。轻、中、重预紧等级遵循同一取舍:预紧越大,刚度和回转精度越高,但摩擦发热越多,疲劳寿命越短。

来自我们车间的经验: 退回的配对轴承组最常见的两个问题,是混用不同配组的轴承和装反方向。配对组外圈上的刻线或“V”形标记用于确认安装方向;各轴承按组配磨,混入另一组的轴承后无法保证规定的预紧。DB 与 DF 也不能互换,反向安装会改变力矩刚度和不对中性能。轴配合过紧还会在设计值之外增加预紧,使轴承组更容易过热失效。

预紧还与内部游隙相互关联。ISO 5753-1 规定的标准径向游隙组包括 C2、CN(普通组)、C3 和 C4ISO 5753-1:2009)。对于角接触轴承组,安装后的游隙与预紧是同一调整过程的两种结果。确定预紧等级前,应先根据动载荷与静载荷额定值(C 和 C₀)校核疲劳寿命。

NSK 称,其超精密角接触轴承使用高纯度钢后,疲劳寿命约可提高15%;密封版本的润滑脂寿命可延长最多50%,可提供 15°、25° 和 30° 接触角(NSK Americas)。这些是 NSK 对其高端产品的性能声明,并非独立对比试验,但可以说明钢材、密封和预紧对高性能应用的重要性。

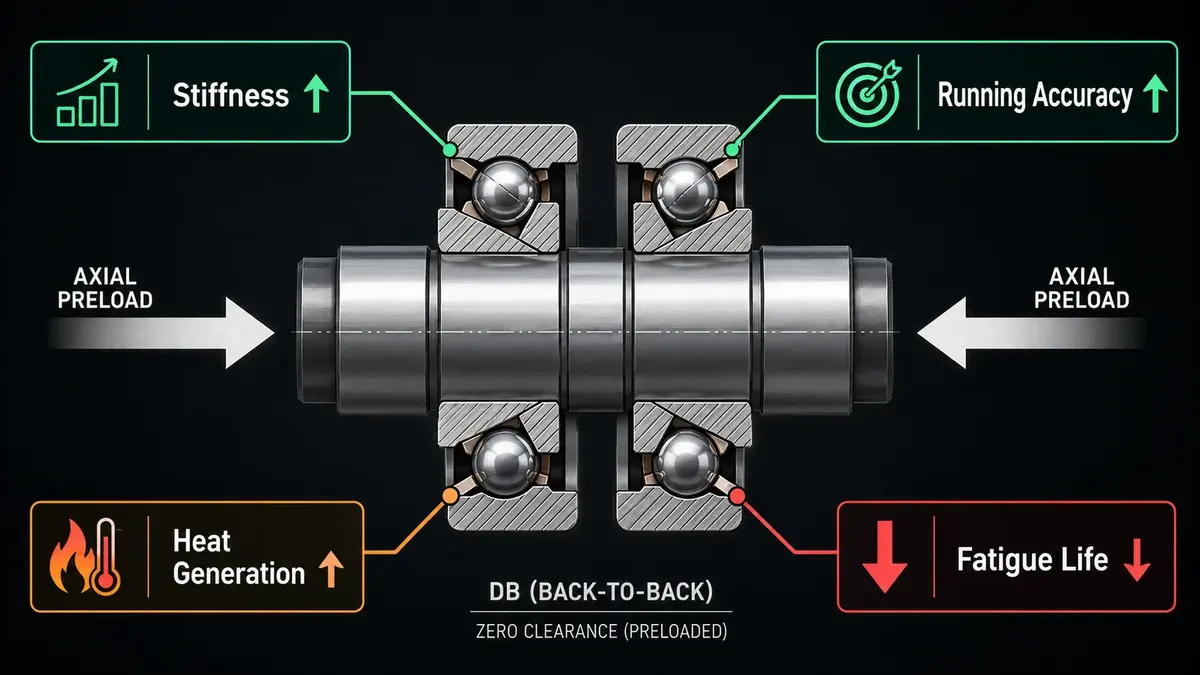

角接触轴承配对组的预紧力示意图,展示轴向力将两个轴承压紧,并标注刚度、回转精度、发热和疲劳寿命之间的关系


角接触轴承、深沟球轴承与圆锥滚子轴承对比

应根据载荷形式和转速选择:深沟球轴承适用于径向载荷为主的通用工况,角接触球轴承适用于高速、高精度的联合载荷,圆锥滚子轴承适用于中低速重型联合载荷。三者都能承受径向和轴向载荷,但最佳工况不同,不能按习惯直接替换。

角接触与深沟球。 深沟球轴承成本更低、结构更简单,单套即可承受双方向的中小轴向载荷。角接触轴承的轴向承载能力和轴向刚度更高,也能在更高转速下保持回转精度,但每列只能承受单向推力,因此通常需要成对使用。载荷以径向为主、附加轴向载荷较小时,深沟球轴承更经济;轴向载荷较大,或需要主轴级刚度和精度时,应选择角接触轴承。

角接触与圆锥滚子。 圆锥滚子轴承以锥形滚子的线接触代替钢球的点接触,因此同等尺寸下可以承受更重的联合载荷,但摩擦和发热更大,极限转速更低。角接触球轴承更适合高速、高精度和低运行扭矩工况;圆锥滚子轴承更适合中等转速下的重型联合载荷。更多信息见圆锥滚子与圆柱滚子轴承对比。如果载荷为纯轴向,两者通常都不是最佳方案,应考虑推力轴承

选型流程:深沟球、角接触还是圆锥滚子 联合载荷下如何选择轴承? 载荷与转速? 以径向为主, 轻微推力 联合载荷,高 转速/高精度 重型联合载荷, 较低转速 深沟球轴承 角接触轴承 (配对:DB / DF / DT) 圆锥滚子轴承 纯轴向载荷 → 推力轴承。球轴承选项中转速从左到右递增;承载能力向圆锥滚子方向递增。

角接触轴承的安装方法与型号解读

正确安装需要做到三点:按规定方向安装配对组,通过合适的配合保持预紧,并且不混用不同配组的轴承。配对轴承的多数早期失效都与这三项有关,而不是轴承本身存在缺陷。

安装时,先确认 DB 或 DF 配置并对齐方向标记;清洁轴和轴承座,检查毛刺;选择既能固定套圈又不会额外增加预紧的配合,避免内圈过盈量过大;保持轴承端面垂直并均匀压装,安装内圈时不得通过外圈传递安装力;按规定量填充润滑脂并锁紧螺母。安装前可按轴承测量方法检查内径、外径和宽度是否符合 ISO 15 外形尺寸。

型号也需要逐段解读。以 7208 B E P5 UA 为例:7 表示角接触系列,2 是尺寸系列,08 是内径代号(08 × 5 = 40 mm 内径)。B 是接触角代码,在 NTN 体系中表示 40°,但仍需按制造商确认。E 表示加强型或高承载内部结构,P5 是 ISO 公差等级,UA 表示可通用配组,成对安装后形成轻预紧。

精度等级直接影响角接触轴承的高速性能。ISO 492 的公差等级按普通级、6 级、5 级、4 级、2 级依次提高(ISO 492:2023),样本中通常写作 DIN 620 代号 P0、P6、P5、P4、P2。高速主轴通常要求 P4 或 P2;同一公称尺寸的 P0(普通级)轴承在高速下可能运转不平稳并出现过热。这与ABEC轴承精度等级采用的是对应的精度体系。

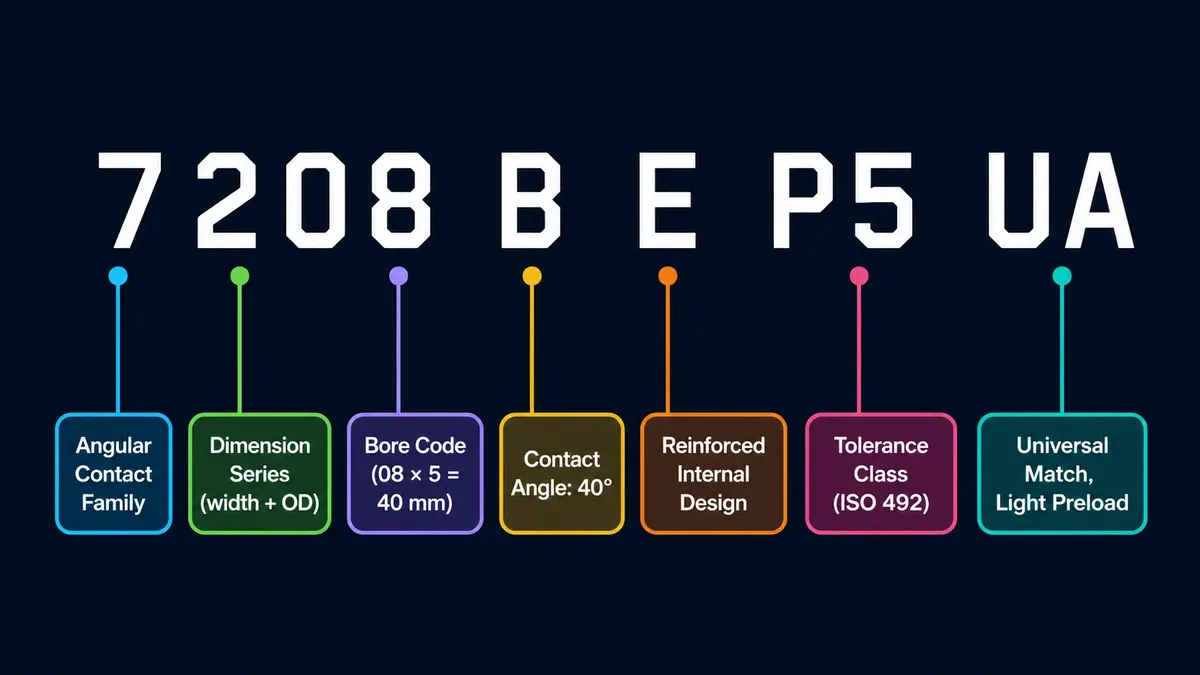

角接触轴承型号7208 B E P5 UA的解读示意图,逐段标注系列、尺寸系列、内径代号、接触角、内部结构、公差等级和配组代号


标准、载荷额定值与角接触轴承的应用领域

角接触轴承遵循与其他滚动轴承相同的标准体系:ISO 15 规定外形尺寸,ISO 281 规定基本额定动载荷和额定寿命,ISO 76 规定基本额定静载荷,ISO 492 规定公差,ISO 5753-1 规定内部游隙;美国对应标准为 ABMA 9 和 20。统一的标准框架使一家厂商的 7208 在外形尺寸上可与另一家互换。

寿命遵循 ISO 281 额定寿命公式,L₁₀ = (C/P)ᵖ,球轴承取 p = 3,其中 C 为基本额定动载荷,P 为当量动载荷(ISO 281:2007)。对于角接触轴承组,P 必须计入径向载荷在接触角作用下产生的诱导轴向力——样本中的载荷系数正是为此而设,这也是配置方式和接触角直接影响计算寿命的原因。关于如何将 Fr 和 Fa 换算为单一当量载荷,以及为何即使轴上没有外部推力,诱导分量也必须计入载荷工况,请参阅轴向载荷与径向载荷指南。

角接触轴承用于联合载荷与高速或高精度同时存在的场合,包括机床主轴(典型 DB 应用)、高速泵、齿轮箱、汽车轮毂、电动汽车驱动电机、机器人关节和航空附件。在轧机中,它们用于精度和转速要求较高的部位,详见轧机轴承专题。高性能角接触主轴轴承的额定转速在各类球轴承中最高。具体配置的 nDm 极限值应按轴承系列、配对方式、预紧等级和润滑方式查阅制造商样本确定,不能套用适用于整类轴承的统一数值。

角接触轴承是球轴承市场的一个细分品类。Market Research Future 估计,球轴承市场在 2024 年约为208.2亿美元,预计到2035年达到316.9亿美元,复合年增长率为 3.89%,其中深沟球轴承是最大的单一类型(Market Research Future)。目前没有权威机构单独公布角接触轴承的市场规模,各研究机构对球轴承总市场的估值也相差较大,因此单一数据只能视为某一家机构的估算。


常见问题

问:角接触球轴承用在哪里?

角接触球轴承用于在高转速或高精度条件下承受径向与轴向联合载荷。典型应用包括机床主轴、高速泵、齿轮箱、汽车轮毂、机器人关节和航空附件。每列仅能承受单方向轴向力,因此几乎总是以配对方式安装。接触角范围约为10°至45°(NTN Global 样本)。

问:接触角15°、25°、30°和40°分别意味着什么?

接触角决定径向与轴向承载能力的分配比例。小角度(15°)有利于径向载荷和高转速;大角度(40°)有利于轴向载荷。标准公称角度为15°、25°、30°和40°。角度的字母代码(A、B、C、E)因制造商而异——NTN的"B"表示40°——因此务必以厂家样本为准确认 (NTN Global样本)。

问:DB、DF和DT配置有什么区别?

DB(背对背,"O"形)提供高力矩刚度和宽载荷中心距,但不对中容许量小——是主轴的默认选择。DF(面对面,"X"形)力矩刚度较低,但对不对中的容忍度更大。DT(串联)使两个轴承同向排列以分担大单向推力,必须再配一个轴承来进行轴向定位 (NTN Global样本)。

问:为什么角接触轴承要成对安装?

单列角接触轴承只能承受单方向的轴向力——反向受力时钢球会沿低挡肩向上爬。反向安装第二个轴承,使配对组能承受双向推力并建立可控的预紧力。因此它们以匹配配对组、通用配组轴承或双列一体化产品的形式出售。

问:角接触轴承和圆锥滚子轴承哪个更好?

没有绝对的优劣,取决于工况。角接触球轴承在转速、精度和低运转扭矩方面占优,适用于主轴和高速轴。圆锥滚子轴承利用线接触以更小的体积承受远大于球轴承的联合载荷,适用于重型车桥和齿轮箱。根据载荷大小和转速来选择——详见我们的圆锥滚子与圆柱滚子轴承对比指南。


总结

接触角是角接触轴承的核心参数,它决定轴向承载能力、载荷方向、允许转速和轴系刚度。

  • 接触角决定径向与轴向承载能力的分配,15°侧重转速和径向载荷,40°侧重轴向载荷。
  • 成对安装是常见做法,因为单列只能承受单向推力;DB、DF 和 DT 分别对应不同的刚度与不对中性能。
  • 预紧力可提高主轴刚度和精度,但会增加发热并缩短寿命,不应超过设计值。
  • 在深沟球和圆锥滚子之间选择时,应依据载荷比和转速,而不是沿用习惯。
  • 解读型号并核对厂家样本,因为接触角字母代码并不通用。

如需为主轴或高速轴确定配对方式和预紧等级,可浏览安德的角接触球轴承产品系列联系工程团队,以匹配合适的接触角、配置方式和预紧力。
