什么是法兰轴承？类型、代号与选型指南

大多数工程师搜索“轴承法兰”时，其实想找的是两种不同的东西，而把它们混为一谈，正是订错件的最快途径。一种是法兰式带座轴承单元：球轴承预装在带螺栓固定法兰的铸造座体内。另一种是轴承本体上的法兰：球轴承外圈上的法兰，或衬套上的法兰。本指南主要讲的是前者，因为 90% 的搜索意图指向它，代价高昂的错误也最容易发生在这里。

这类单元的作用很明确：把轴承固定到面向轴线的安装面上，解决立式轴承座无法安装的问题。你买到的产品由两项标准共同定义：外球面轴承遵循 ISO 9628，外侧的铸造或冲压座体遵循 ISO 3228；后者涵盖“立式轴承座、法兰轴承座和滑块式轴承座”(ISO 3228:2013)。

核心要点

• 法兰轴承通过带螺栓孔的座体端面垂直于轴安装。用在没有水平底座、无法安放立式轴承座的场合（输送机端部、风机壳体、减速箱侧壁）。
• 法兰类型按法兰形状编码：UCFL（菱形 2 孔）、UCFB（圆形 3 孔）、UCF（方形 4 孔）和 UCFC（圆形 4 孔）。
• 铸铁是默认的座体材料。是否换用其他材料，主要看环境而不是载荷：只有复合材料座体会限制工作温度（−20 至 +80 °C），铸铁、冲压钢板和不锈钢座体本身都不会成为温度上限 (SKF)。
• 法兰轴承与立式轴承座之间，要按安装平面而非个人偏好来选。固定面决定座体，座体决定单元。

什么是法兰轴承？

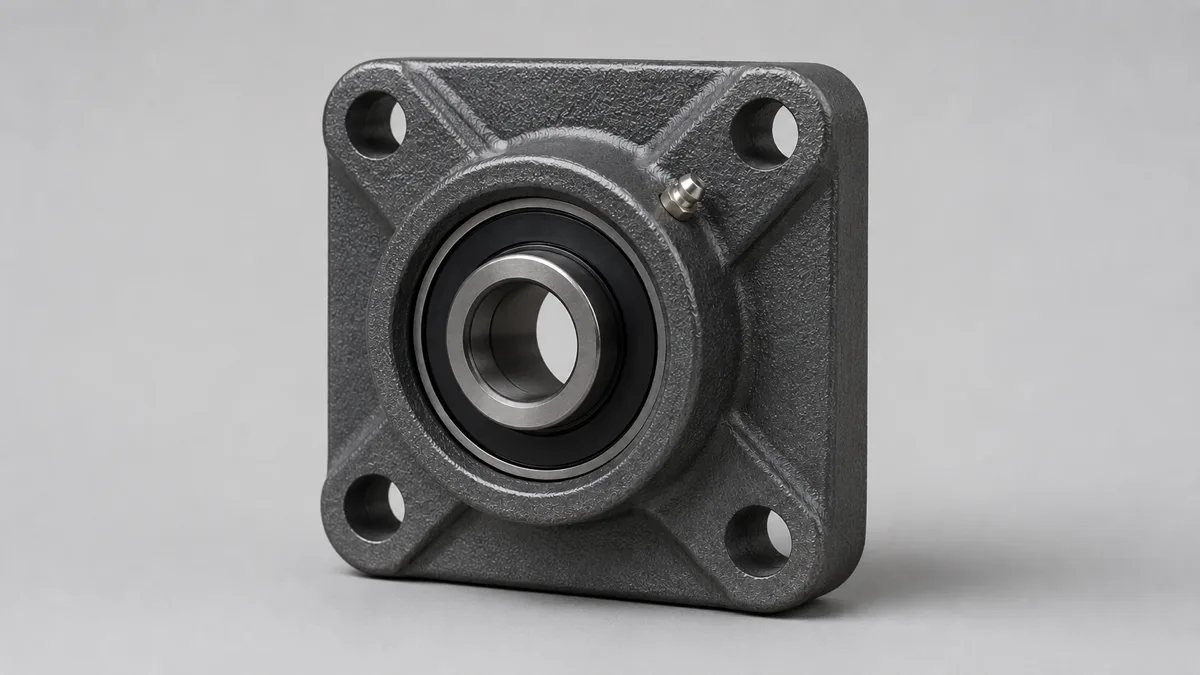

法兰轴承是装在座体内的外球面轴承，座体的安装端面垂直于轴线，因此可以固定在竖直墙面或端面上，而不是水平底座上。垂直于轴线的安装平面，是这类零件的核心结构特征。

典型应用包括输送机和风机。输送机的头轮和尾轮安装在垂直于轴线的端板处，风机或鼓风机则将轴承固定在蜗壳壁上。这两种情形都没有可供立式轴承座安装的水平面，却有与轴线垂直的平面，适合安装法兰单元。

结构上看，一个法兰单元由四部分组成：外球面轴承（一颗外圈带球面、内圈加宽的深沟球轴承）、带螺栓孔法兰的铸造座体、两侧各一道的整体密封，以及把内圈锁定在轴上的锁紧方式。ANDE 制造的正是这些单元核心所用的深沟球轴承式外球面轴承。载荷由滚动体承担，法兰则将轴承固定在正确的安装平面上。

这里需要区分几个容易混淆的名称。“法兰球轴承”也可以指一种小型轴承，其法兰直接加工在外圈上（常见于微型和仪表规格，法兰用于在孔内对轴承作轴向定位）。“法兰衬套”则是一种带整体止推凸缘、完全没有滚动体的滑动轴承。同一个“法兰”名称可能对应三种不同零件。除非另有说明，本指南其余部分均指带座法兰单元。

法兰轴承有哪些类型？

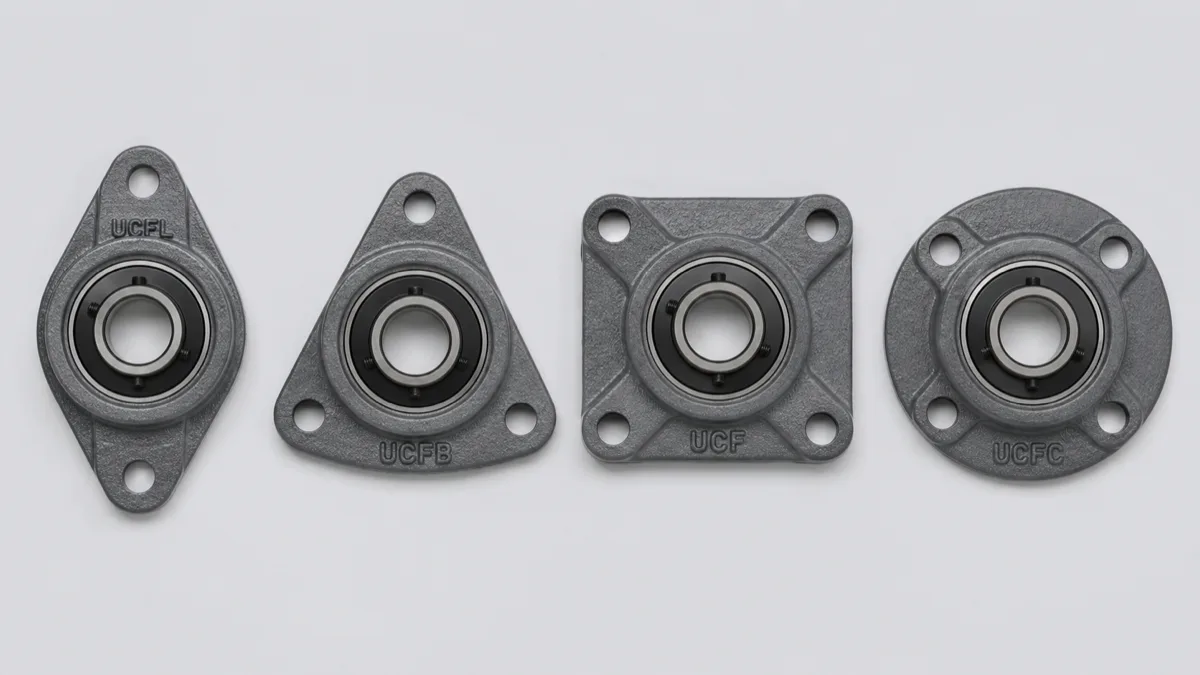

法兰轴承按法兰形状和安装螺栓数量分类，每种形状都对应一个标准代号前缀。四种常见类型分别是菱形 2 孔（UCFL）、圆形 3 孔（UCFB）、方形 4 孔（UCF）和圆形 4 孔（UCFC）。安装面垂直于轴线时，通常应选择法兰单元。

不同法兰形状反映了安装空间与刚性之间的权衡。2 孔菱形法兰结构紧凑、成本低，但主要沿螺栓轴线方向承受载荷。方形 4 孔法兰是常用类型中刚性最高的方案：四颗螺栓呈方形布置，可抵抗来自任意方向的弯矩载荷。3 孔三角形法兰则兼顾两者，以更小、更轻的铸件获得接近四螺栓结构的刚性。

另一个常被忽略的区别是带止口与不带止口法兰。带止口法兰在安装端面上加工有凸起的圆形台肩（即止口或定位凸缘），可嵌入配合面上的对应沉孔，在拧紧螺栓前实现单元的同心定位。当两个法兰单元共用一根轴并且必须保持同轴时，这一点至关重要。不带止口的法兰采用平端面，完全依靠螺栓安装和人工对中。应用要求同心定位具有重复性时，应指定带止口型号。

需要了解：“UC”前缀指外球面轴承，即内圈加宽、采用紧定螺钉或锁紧环锁定的深沟球轴承。其后的字母描述座体。因此，“UCF”可读作“UC 轴承 + F 法兰座（方形）”，“UCFL”可读作“UC 轴承 + FL 法兰座（椭圆）”。掌握座体字母后，即可快速识别大多数带座轴承单元。

UCF、UCFL 与 UCFC 代号是什么意思？

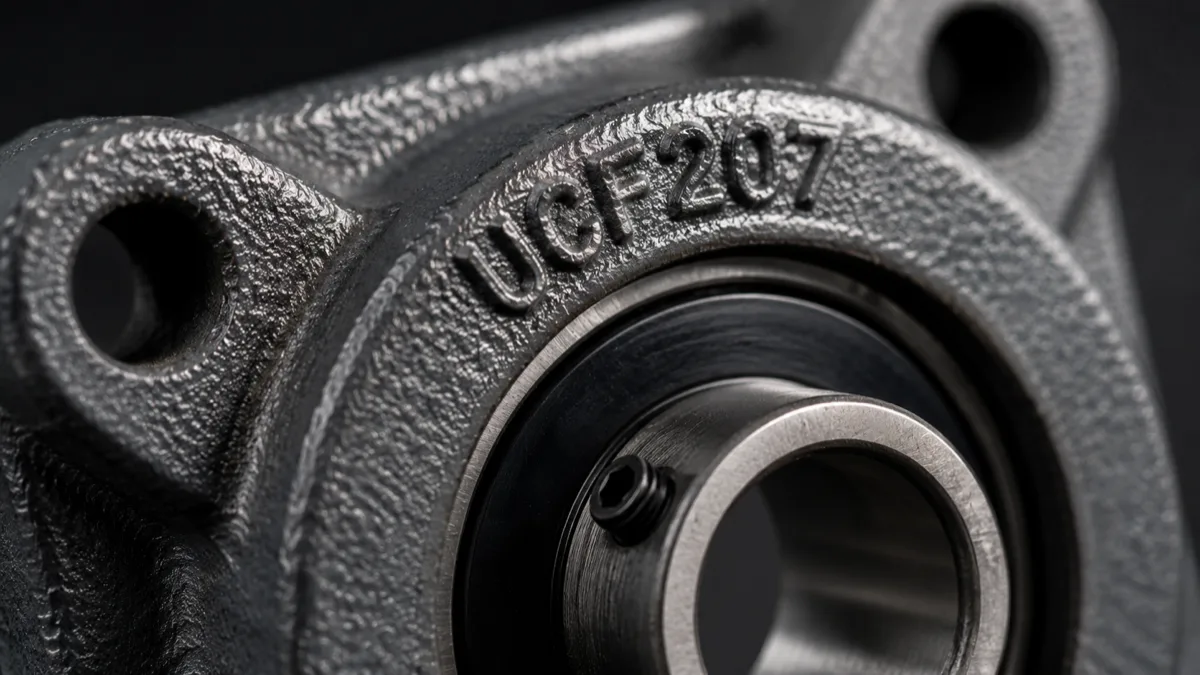

这套代号系统由多组字母组成，每个位置描述一项特征，因此可从代号读出单元的完整配置。从左往右看：UC 表示外球面轴承类型，F 系列字母表示法兰座体，末尾数字表示轴径尺寸。产品之所以能够互换，靠的是大多数亚洲及全球制造商共同采用的一组 JIS 标准：JIS B 1558 规定外球面轴承尺寸，JIS B 1559 规定铸造和冲压座体，JIS B 1557 则规定两者组合后的完整单元。正因如此，一家厂商的 UCF207 轴承可以装入另一家符合 UCF207 规格的座体。

像这样拆解一个典型代号：

• UC：外球面球轴承，内圈加宽，通常采用紧定螺钉锁定
• F：法兰座体
• L：椭圆（2 孔）法兰；C：圆形（4 孔）；B：圆形 3 孔；无附加字母表示方形（4 孔）
• 数字：内径尺寸代号（见下一节）

锁紧方式常以单独的前缀或后缀表示，其重要性不亚于法兰形状。主流方式有三种。紧定螺钉是在内圈延伸段上设置两颗螺钉：结构简单、成本低，SKF 认为其同时适用于旋转方向恒定和交替变化的场合。偏心锁紧套通过偏心凸轮作用在更大面积上锁紧内圈。SKF 将其限定于旋转方向恒定的场合(SKF)。而 Timken 则称自家减小偏心量的设计即使在换向工况下也不会松脱(Timken)。紧定套是一种锥形套，通过较大的接触面积将轴锁紧，是最可靠的方案，多用于较大规格的单元。锁紧方式应根据载荷换向和振动情况选择，不能只按安装面选择法兰。

如何读懂法兰轴承的尺寸？

尺寸是这一主题中最常见的问题。内径尺寸可以直接从代号数字解码出来，该系统的标准化程度很高，外球面轴承尺寸在不同制造商之间可以互换。对于常见的 200 系列轴承，代号数字的后两位乘以五，即为以毫米表示的轴径。因此，UCF205 配 25 mm 轴，UCF207 配 35 mm 轴，UCF210 配 50 mm 轴。（如需确认已投入使用单元的配轴尺寸，可参阅如何测量轴承指南，其中介绍了结合卡尺测量与代号识读的方法。）

内径已经标准化，但仍需注意：不同制造商的座体铸件不能完全互换。 即使 UCF 规格相同，螺栓孔中心距、法兰外径、止口直径和螺栓尺寸也可能因制造商而异，因为各家会围绕标准化外球面轴承自行设计铸造座体。选配替换件时，应按图纸核对四项参数：内径代号、法兰形状、螺栓孔中心距以及止口直径（如有止口）。不能仅凭“UCF207”代号认定两个座体的螺栓布置相同，应先测量或查阅制造商图纸。

根据我们的经验： 现场最常见的不匹配并不是内径，而是螺栓孔间距。维护团队订购了“相同的 UCF207”，外球面轴承与轴完全匹配，但安装孔与原有螺纹孔相差数毫米。因此，每次订货前都应根据旧座体核对螺栓孔中心距。

法兰轴承材料：铸铁、钢、不锈钢与聚合物

铸铁是默认的座体材料，优势包括良好的减振性、尺寸稳定性以及较低的单位刚度成本，正适合刚性安装平面。铸铁座体通常还标配注脂嘴，而复合材料与冲压钢板座体一般按免补脂使用设计 (SKF)。对于绝大多数输送机、风机和通用机械工况，灰铸铁通常是合适的选择。

但铸铁容易锈蚀，承受冲击时也较脆，因此另外三种材料各有适用领域。材料选择更多取决于环境，而非载荷：

• 冲压钢板：质轻、成本低，用于轻载农机和轻型输送单元。SKF 将冲压钢板座体定义为“适合载荷和转速有限的简单应用”，所以它是轻载方案，而不是单纯为了省成本而替代铸铁。
• 热塑性塑料 / 复合材料：耐腐蚀、质轻，通常采用玻璃纤维增强聚酰胺。非常适合需要频繁冲洗的食品和化工等钢材易生锈的环境。这是唯一会限制单元工作温度的座体材料，选型前要先核对下文的温度范围。
• 不锈钢：用于食品、医药和海洋工况的高端卫生级选择，这些场合对耐腐蚀性和高强度都有严格要求。

材料选择也决定座体本身会不会成为工作温度的上限，而金属座体不会。SKF 给出的复合材料座体工作范围为 −20 至 +80 °C，100 °C 只允许短时承受，并明确指出“其他座体材料不会限制单元的允许工作温度”(SKF)。对于铸铁或不锈钢单元，真正的温度上限通常来自密封件；NBR 密封的额定范围是 −30 至 +100 °C。因此，遇到高温应用时，应先检查密封和润滑脂，而不是直接认定需要特殊座体材料。

在冲洗要求最严格的生产线上，座体和外球面轴承都需要具备耐腐蚀性。在适用工况下，制造商可提供采用现代复合材料或自润滑技术的外球面轴承，其额定免维护期限可覆盖轴承单元的整个使用寿命。因此，聚合物座体配不锈钢外球面轴承尽管购置成本较高，在全寿命成本方面往往更具优势。具体使用寿命应以制造商针对实际工况给出的额定值为准，不宜用单一通用数值概括整类产品。

法兰轴承与立式轴承座：何时选哪一种？

选型应依据安装平面，而非主观偏好：法兰单元固定在垂直于轴线的端面上，立式轴承座则固定在平行于轴线的底座上。两者属于同一产品类别，也由同一套标准规定尺寸。ISO 3228 在同一份文件中涵盖立式、法兰式和滑块式轴承座，因此两者并不存在谁的等级更高。应根据机器的几何结构，而不是所谓的质量高低来选择。

根据安装结构即可直接判断。轴下方有水平固定面时，使用立式轴承座；轴终止于或穿过垂直于轴线的墙面、端板或面板时，使用法兰单元。两种安装面同时存在时，应比较可维护性（补脂和更换是否方便）与载荷方向（径向载荷相对螺栓的方向）。

如需在选择座体前确定适合机器的轴承系列，可参阅各类轴承概览；动载荷与静载荷指南则介绍了外球面轴承本身的尺寸选定方法。

如何正确安装法兰轴承？

规范的安装步骤可预防大多数早期失效，安装过程中引入的污染也不容忽视。油中仅 1% 的水分就能使滑动轴承寿命降低多达 90%，而滚动轴承（每个法兰单元内的轴承）受影响更大。相反，颗粒清洁度每提高一个 ISO 等级，寿命可增加 10–30% (《机械润滑》)。单元到货时已经密封并加注润滑脂，安装时应避免污染物进入并保持正确对中。

按顺序逐步操作：

步骤 1 — 准备并检查安装面

清洁配合面，确认其平整且与轴线垂直。一处毛刺或凸点就会造成“软脚”，在拧紧螺栓时使座体变形，并对轴承施加预紧。

步骤 2 — 先嵌入止口，再上螺栓

如果法兰带止口，先把止口台肩坐入对应沉孔，再拧入任何螺栓。这一步决定同心度。所有螺栓先用手拧上，让座体还能浮动到位。

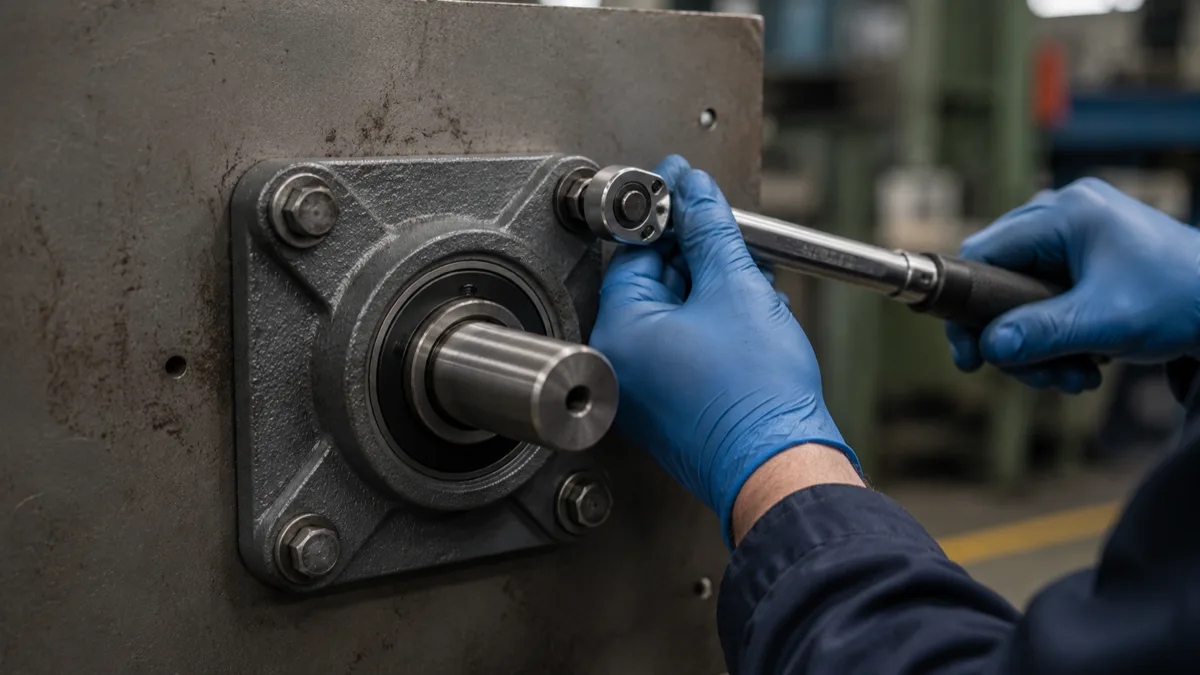

步骤 3 — 按对角顺序拧紧

按对角（星形）顺序分两到三遍拧紧螺栓至最终扭矩。均匀拧紧能让法兰端面平贴安装面，避免座体变形。

步骤 4 — 把内圈锁定在轴上

最后再设定锁紧方式：均匀拧紧两颗紧定螺钉，或沿轴的旋转方向卡紧偏心锁紧环，或按规范拉紧紧定套。然后用手转动轴，应能自由转动、无卡滞。

法兰单元锁紧后应转动自如、密封到位且螺栓受力均匀，这表明其安装状态符合结构要求。省略对中检查可能使返工周期从数年缩短到数月。

法兰轴承适用哪些标准与额定载荷？

法兰单元与其他滚动轴承遵循相同的国际标准，因为其中的外球面轴承本身就是滚动轴承，座体仅负责固定。轴承寿命遵循 ISO 281，该国际标准将基本额定寿命 L10 定义为一组相同轴承中 90% 能够达到或超过的寿命 (ISO 281:2007)。寿命公式为 L10 = (C/P)ᵖ，其中球轴承 p = 3，滚子轴承 p = 3.33。“10”表示达到该寿命时预计已有 10% 的轴承失效。这是统计意义上的下限，并非对单个轴承的保证。

主要适用标准如下，引用时需要区分各自范围（常见错误是引用“ISO 9001”，但该标准属于质量管理体系认证，并不规定零件本身）：

• ISO 15：向心轴承的外形尺寸和代号系统
• ISO 9628:2019：外球面轴承本体，包括偏心锁紧环和径向游隙
• ISO 3228:2013：铸造或冲压座体，涵盖立式、法兰式和滑块式轴承座
• ISO 281：基本额定动载荷与基本额定寿命（即上文的 L10 计算）
• ISO 15243:2017：轴承失效模式及其机理的分类
• ANSI/ABMA 9 和 11：北美的额定载荷计算方法，现已与 ISO 281 和 ISO 76 的计算方法保持一致。上述两项 ISO 标准对应的英制标准分别为 ANSI/ABMA 14（座体）和 15（轴承）
• JIS B 1557 / 1558 / 1559：分别规定完整单元、外球面轴承和座体的三项日本标准。JIS B 1559 规定的是座体，不是外球面轴承，这一点经常被误引

精度方面需要说明：对高速主轴极为重要的 ABEC 公差等级，对带座法兰单元通常并不重要。这类单元在输送机和风机中以中等转速运行，因此标准公差的外球面轴承通常已经适用。为输送机法兰单元指定 ABEC 5，会增加成本，却无法在该应用中发挥相应精度的作用。精度等级在最小尺寸中影响更为显著，详见微型轴承。

常见问题

问：法兰轴承用来做什么？

法兰轴承用于支承旋转轴，前提是安装面垂直于轴线、而非位于轴下方：输送机头轮和尾轮、风机和鼓风机壳体、农业机械以及减速箱端板。它属于带座轴承单元，座体尺寸由 ISO 3228:2013 规定，内部的外球面轴承则遵循 ISO 9628。

问：法兰轴承和立式轴承座有什么区别？

区别在于安装平面。法兰轴承固定在垂直于轴线的端面上；立式轴承座固定在平行于轴线的底座上。两者没有等级高低之分，ISO 3228 在同一份文件中规定了它们的尺寸。应根据机器提供的安装面选型。

问：UCF、UCFL 和 UCFC 是什么意思？

它们描述的是装有“UC”轴承的法兰座体。UCF 是方形 4 孔法兰，UCFL 是椭圆 2 孔法兰，UCFC 是圆形 4 孔法兰，UCFB 是圆形 3 孔法兰。末尾的数字给出内径：对 200 系列而言，后两位乘以五就等于以毫米为单位的轴径。

问：法兰轴承有几个螺栓？

两个、三个或四个，取决于法兰形状。椭圆法兰（UCFL）用 2 颗螺栓，三角圆法兰（UCFB）用 3 颗，方形（UCF）或圆形（UCFC）法兰用 4 颗。螺栓越多，抗弯矩载荷的刚性越高。方形 4 孔单元能抵抗来自任意方向的倾翻，这也是它成为重载默认选择的原因。

问：法兰轴承和法兰衬套是一回事吗？

不是。法兰轴承（座体单元）内含滚动体球轴承，运行时摩擦极低。法兰衬套则是一种带整体止推凸缘、没有滚动体的滑动套，它靠滑动而非滚动工作，摩擦系数高得多。法兰的概念相同，但机理和应用根本不同。

结语

为法兰轴承选型，归根结底是按顺序读懂四件事：

• 安装平面决定选法兰而非立式轴承座：垂直端面，就用法兰单元。
• 法兰形状与螺栓数量（UCFL、UCFB、UCF、UCFC）在占用空间和刚性之间做权衡。
• 内径代号直接给出轴径；但螺栓孔间距和止口仍须按图纸核对，因为座体在各厂商之间不可互换。
• 材料和锁紧方式取决于环境和载荷换向，而非样本价格。

正确确定这四项参数，单元即可达到额定寿命。螺栓布置一旦选错，即使外球面轴承完全符合要求，座体也无法安装；这是现场最常见的失误。选型存在疑问时，应识读座体字母、核对图纸，并在锁紧后检查对中。

ANDE 制造全内径系列的深沟球轴承式外球面轴承，用于各类带座法兰单元。如需根据应用匹配外球面轴承、座体材料和锁紧方式，或按现有螺栓布置确认替换型号，请联系我们的工程团队。
