薄肉軸受とは？種類・選定・取付けガイド

手元には50 mmの軸、これ以上大きくできないハウジング、そして収まらない軸受があります。まず軸受内径を小さくし、細くした軸が荷重に耐えることを期待しがちです。しかし多くの場合、もっと良い選択肢があります。内径はそのままに、軸受断面を薄くするのです。

まず数値を見てみましょう。6810と6010はどちらも50 mmの軸に使えますが、6810の占有体積は約80%小さくなります。これが薄肉軸受の利点であり、数値でも裏付けられています。

ただし、選定を誤ると実損につながる落とし穴があります。「薄肉」という名前で売られている軸受ファミリーは2つ存在し、両者に互換性はありません。同列に比較して選ぶと、設計上のスペースに収まらない部品を発注しかねません。

要点まとめ

• 軸受が薄肉と呼ばれるのは、一般にラジアル断面が内径の1/4未満で、かつ玉径の2倍未満の場合です（Kaydon）。これは比率による判定であり、幅の寸法による判定ではありません。
• 2つのファミリーが同じ名前を共有しています。 ISOメートル系の61800/61900系列（68xx/69xx）は薄型の寸法系列ですが、その断面は内径とともに大きくなります。インチ系の等断面ファミリー（Kaydon Reali-Slim、RBC、Silverthin）は、内径およそ3/4インチから40インチまで同一の断面を保ちます。
• 等断面薄肉軸受の軌道溝形状は3種類です。C形ラジアル接触、A形アンギュラ接触、X形四点接触です。X形はゴシックアーチ軌道により、単列の玉でラジアル荷重・アキシアル荷重・モーメント荷重を同時に支持するため、1個で2個分の役割を果たせます（Kaydon）。
• Kaydonは同一内径の6010に対し、スペース85%、質量83%の削減を報告しています。これは1つのサイズにおけるメーカー自身の主張として扱ってください。
• 結果を決めるのは取付けです。 薄い軌道輪は座面の形状をそのまま写し取るため、軸の真円度は軌道輪のラジアル振れと、座面の平面度はアキシアル振れと同等でなければなりません（Kaydon）。
• 定格荷重をサプライヤー間で比較してはいけません。 ISO 281の定格計算の前提は薄肉軸受では成立せず、同一部品の公表負荷容量は誰が計算したかによって150 lbから558 lbまで幅があります。

薄肉軸受とは？

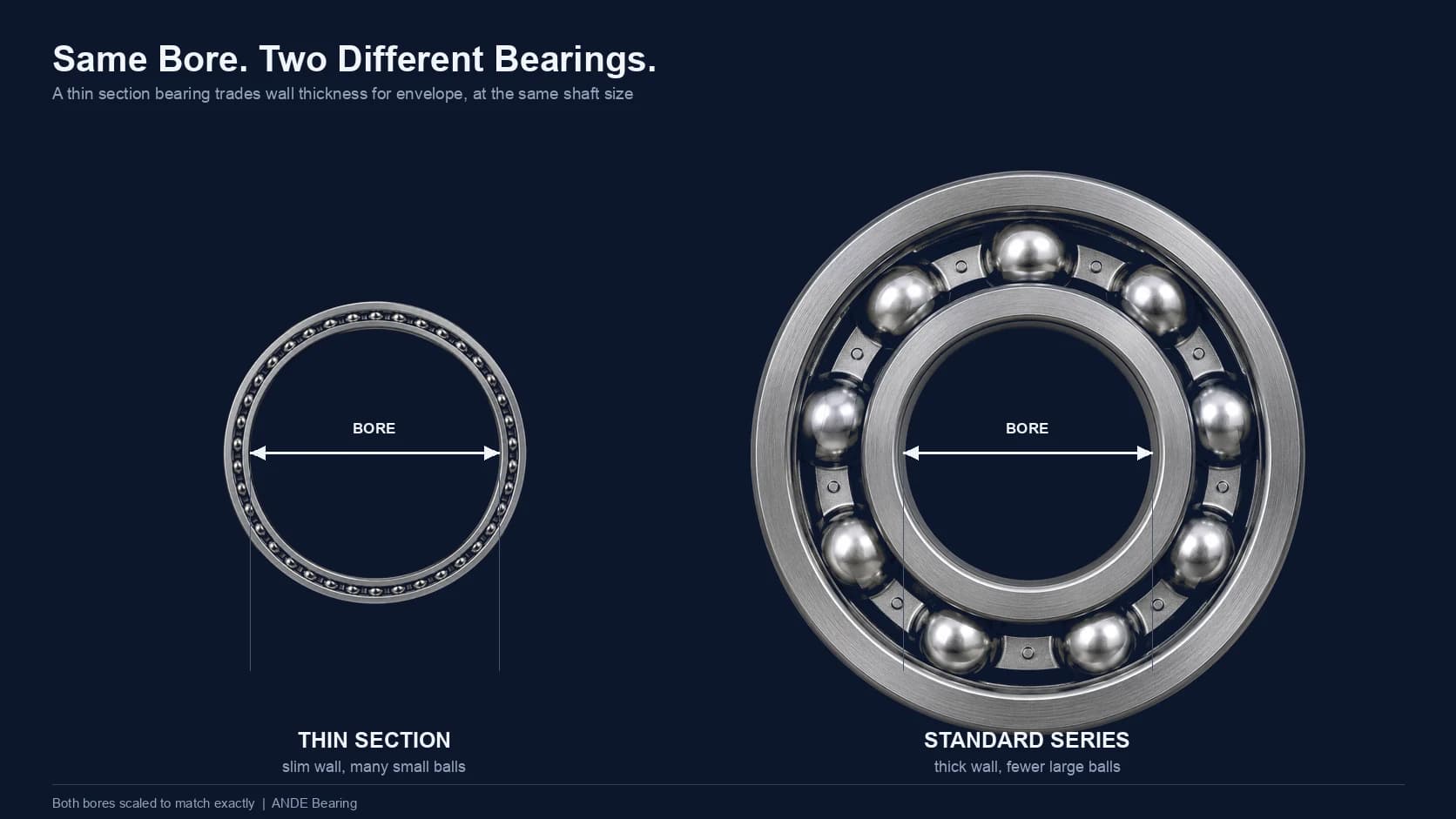

薄肉軸受とは、内径に対してラジアル断面が不釣り合いに小さい軸受です。実務上の判定基準は定量的で、ラジアル断面が内径の1/4未満、かつ転動体径の2倍未満であることです（Kaydon）。

この定義が寸法ではなく比率であることに注目してください。6 mmの断面は内径50 mmでは薄肉ですが、内径10 mmではごく普通です。「薄い」という言葉は、軸受が囲まなければならない軸との相対関係でのみ意味を持ちます。

比率が問題になる理由は、一般の軸受のスケーリング特性にあります。標準系列ではラジアル断面も玉径も内径とともに大きくなるため、軸が太くなるにつれて質量が急激に増えます。薄肉軸受はこの関係を断ち切り、小さな断面を保ったまま、より小径で数の多い玉を大きなピッチ径上に配置します。

これは明確なトレードオフです。取付スペースの削減と軽量化を得る代わりに、負荷容量が低下し、取付精度の要求が厳しくなります。以下では、その両面を説明します。

実在するカタログ部品にこの比率判定を当てはめると、話が一気に明確になります。よく使われる内径50 mmで、ANDE自社の基本寸法から断面を計算すると次のようになります。

68xxおよび69xx系列は判定を通過します。60xx、62xx、63xx系列は通過しません。候補品を自分で確認したい場合、計算は（外径 − 内径）÷ 2を内径で割るだけです。まず型番のない軸受を実測する必要がある場合は、軸受の測り方のガイドをご覧ください。

同じ名前を共有する2つの軸受ファミリー

ここが、無駄な発注を防ぐための区別です。両者とも薄肉として市場に出ていますが、内径が大きくなっても一定の断面を保つのは一方だけです。

ファミリー1：ISOメートル系寸法系列 68xxと69xx

こちらは薄型の寸法系列に属する標準的なメートル系軸受で、基本寸法はISO 15で規定されています。Timkenはカタログ上、61800系列および61900系列を文字どおり「Thin Section Ball Bearings」という見出しの下に掲載しています（Timken）。在庫が広く流通し、カタログ価格が設定され、ANDEを含むほとんどのメーカーから入手できます。

その断面は内径に対して薄いものですが、内径が大きくなれば断面も大きくなります。60xxや63xxより増え方が緩やかであるにすぎません。ANDEのカタログはその推移を明確に示しています。

この点は誤って説明されることが多いため、はっきり述べておく価値があります。68xxおよび69xx系列は薄型系列であり、等断面系列ではありません。その断面は内径10 mmから100 mmの間でほぼ3倍になります。

ファミリー2：インチ系等断面

こちらが、極めて広い内径範囲にわたって単一の断面を保つファミリーです。KaydonのReali-Slim、およびRBCやSilverthinの同等品は、内径が大きくなっても変わらない限られた種類の断面から構成され、内径およそ3/4インチから40インチまでを網羅します（Kaydon）。

Kaydonの開放形系列がその考え方をよく表しています。断面AAは0.187インチ × 0.187インチ、断面Gは1.000インチ × 1.000インチで、いずれも多数の内径にわたって発注できます（Kaydonの型番コード）。Silverthinは自社ファミリーを、3/16インチから始まる12種類の主要断面、内径は1インチから40インチ超までと説明しています（Silverthin）。極端な例として、SKFのUltra-Slim軸受は大内径においても幅がわずか2.5 mmです（SKF）。

この性質こそが、ジンバルやスキャナの設計者を助けます。軸受の外形寸法を大きくすることなく、組立体の開口径を広げられるのです。

実務上の帰結はこうです。6810はKaydonのKA020CP0の代替品として置き換えられませんし、両ファミリー間で互換品を探す場合は、内径、断面、そして接触形式の3点を確認する必要があります。見慣れない呼び番号を読み解くなら、ベアリング型番の読み方から始めてください。

C形・A形・X形：どの軌道溝形状を選ぶか

等断面ファミリーの中では、3種類の軌道溝形状がそれぞれ異なる荷重を担います。在庫の有無ではなく、実際に加わる荷重で選んでください。

C形、ラジアル接触。 標準的な深溝軸受とよく似た深い溝を持ちます。ラジアル荷重に優れ、アキシアル荷重にも良好に対応し、軽度から中程度のモーメント荷重も許容できます。ラジアル荷重が支配的な用途の標準的な選択です。

A形、アンギュラ接触。 一方向のアキシアル荷重に優れ、ラジアル方向にも良好です。A形1個を、モーメント荷重や交互アキシアル荷重に対して単独で使うことは絶対に避けてください（RBC）。背面組合せ、正面組合せ、または並列組合せのマッチドペアで使用します。これはアンギュラ玉軸受のガイドで扱っているのと同じ論理です。

X形、四点接触。 一般的な寸法比の軸受には実質的な相当品がない形状です。各軌道溝は等半径の2つの円弧が交わって形成され、玉中心を含む平面上で頂点をなします。Kaydonはこの断面形状をゴシックアーチと表現しており、玉ごとに4つの接触点が生まれます（Kaydon）。

溝の四方すべてで接触するため、X形の単列の玉がラジアル荷重、アキシアル荷重、さらにモーメント荷重を同時に受け止めます。だからこそX形1個で2個の軸受を置き換えられる場合が多いのです。置き換えられる側がアンギュラ玉軸受でも、円すいころ軸受でも、スラストとラジアルの組合せでも同じです。Kaydonのキングポストの事例では、この置き換えによってモーメント荷重に対する剛性が約50%向上したと報告されています。

代償は摩擦とラジアル負荷容量です。X形は同サイズのC形やA形より摩擦が大きく、純ラジアル荷重には不向きです。

薄肉軸受の形式別の荷重対応力。出典: RBC Bearings、Silverthinにより裏付け。

記号について1点注意があります。C、A、XはKaydon、RBC、Silverthinが共有する慣行であり、ISOコードではありません。Silverthinはこれに加えて、背面組合せ、正面組合せ、並列組合せを表すB、F、T、さらに自社のUltraDuplex配置を表すMとWを用いています（Silverthin）。記号は必ずメーカー自身のカタログで確認してください。

実際にどれだけスペースと質量を削減できるか

削減効果は大きく、特に等断面ファミリーで顕著です。ただし、薄い軌道輪を従来の設計へそのまま組み込むのではなく、軸とハウジングをその断面に合わせて再設計してはじめて効果を得られます。

Kaydonが公表している事例は、この分野で最も引用されている数値です。同じ内径2.0インチの標準軸受6010に対し、薄肉軸受はスペース85%、質量83%の削減をもたらします。この比較の軸受は幅0.25インチ、直径0.125インチの玉27個を持ち、それでも静的アキシアル荷重1,700 lbを支持します。Kaydonの超薄肉軸受はさらに進んで、質量99.9%、体積97%の削減に達します（Kaydon）。

これらは1つの内径サイズにおけるメーカー自身の数値ですから、独立した検証に耐えるのかと問うのは妥当です。実際、独立計算でもおおむね裏付けられます。ANDEのカタログ寸法を用い、各軸受を体積 π/4 × (外径² − 内径²) × 幅の環状体として扱うと、内径50 mmでは次のようになります。

6810は6010より80.6%小さく、6310より95.3%小さいという結果になり、いずれの場合も同じ50 mmの軸を支持しています。Kaydonの85%に十分近く、メーカーの主張を信頼できるものとして扱えます。しかもこの計算は、どのカタログからでも半日で再現できる算術です。

正直に付け加えるべき条件が2つあります。これは外形寸法の計算であり、軸受の質量ではありません。玉の数や内部形状は式に入らないからです。そしてもう1つ、節約した空間は周辺設計がそれを活用できてはじめて役に立ちます。

そもそもなぜ負荷容量が保たれるのでしょうか。少数の大きな玉ではなく、より小径で数の多い玉を大きなピッチ径上に分散配置し、そこへ荷重を分担させているからです。Kaydonは、軸とハウジングの支持が良好であれば荷重が多数の玉に分配され、同時に最大荷重を受ける玉における業界の静的限界値609,000 psiのヘルツ応力も守られると指摘しています。二次的な利点として、軌道輪が薄くなれば軸やハウジングも小さくできる場合が多く、削減効果が重なって大きくなります。

なぜ定格荷重がサプライヤー間で一致しないのか

ここは、あらゆる調達の会話に含めるべきなのに、ほとんど話題にならない部分です。同一の薄肉軸受部品でも、公表されている基本動定格荷重はサプライヤー間で3倍以上異なることがあります。

Kaydonがその比較を公表しています。部品番号KAA10CL0についてのカタログ値は次のとおりです。

1つの薄肉軸受部品について、出典別に公表された基本動ラジアル定格荷重。出典：Kaydon、2014年。

誰も不誠実なことをしているわけではありません。規格の計算式がもともとこの種の軸受のために書かれたものではないため、各サプライヤーが異なる答え方をしているのです。

ABMA Standard 9とISO 281はいずれも、fcという係数から基本動ラジアル定格荷重を導きます。そしてこの係数は一連の前提の上に成り立っています。Kaydonは8つの前提を挙げており、そのうちいくつかは薄肉軸受では完全に破綻します（Kaydon）。

• 軌道溝の断面半径が玉径の約52%および53%であること
• 内輪と外輪が剛に支持され、正しく調心されていること。 薄く変形しやすい軌道輪では、特に成立しにくい前提です
• 取付け後の内部すきまが呼び値であること。 ここでいう呼びすきまはゼロです
• 軸受がANSI/ABMA Standard 20に基づきABEC 1以上で製作されていること。薄肉軸受はStandard 26.2に基づいて製作されます

Kaydon自身の定格値は、およそ5年分の疲労試験に照らして校正された接触応力法から導かれています。だからこそ同社の公表値は、表から導かれた値よりはるかに低い水準にあるのです。曲率比やすきまを補正せずに表からfcをそのまま取ってくるサプライヤーは、より高い数値に到達します。

さらに知っておくべき空白があります。四点接触軸受はStandard 9にもISO 281にもまったく含まれていません。したがってX形軸受について目にする動定格荷重はすべて、独自の方法によるものです。

では実際にどうすればよいのでしょうか。

1. 定格荷重をサプライヤー間で比較しないこと。 同一の量として扱ってはいけません。比較は1社の方法の中で行ってください。
2. その数値がどの規格のどの版から出たのかを尋ねること。 答えられないサプライヤーは、試験ではなく表を引用しています。
3. 実際の荷重条件におけるL₁₀でサイジングすること。 見出しの負荷容量ではありません。この計算は動定格荷重と静定格荷重のガイドで扱っています。

これは他社に限った話ではなく、当社にも同じく当てはまります。ANDEに対しても、その定格値がどの方法で得られたのかを尋ね、率直な回答を期待してください。どのブランドであれ、名前だけを信じるより数値を検証するほうが確実です。

公差：薄肉軸受がABEC 1F〜7Fを使う理由

薄肉軸受はANSI/ABMA Standard 26.2に基づいて公差が規定され、等級は1F、3F、5F、7Fと表記されます。これは多くのエンジニアが知っているABEC 1から9のスケールとは別の規格です。後者はStandard 20に由来します（NHBB）。

規格が別に存在するのは物理的な理由からです。薄肉軸受の規格は、非常に大きな直径と、最終的な顧客側の取付け前における内輪・外輪の柔軟な性質を許容するように組み立てられています（Kaydon）。大径の薄い軌道輪はクランプされるまで完全な真円にはならないため、自由状態で剛体輪と同じ公差に収めても意味がありません。

Kaydonの型番は8桁目に等級を直接エンコードしており、その対応は明示されています（Kaydon）。

ANDEのメートル系68xxおよび69xx軸受は、インチ系薄肉軸受ではなくISO寸法系列の部品であるため、代わりにISO 492の等級で公差が規定されています。ABECスケール全般を扱っている場合は、ABEC軸受精度等級のガイドでStandard 20の各等級と、それが何を規定し何を規定しないのかを解説しています。

受入検査を担当する方への実務的な注意です。大径の薄い軌道輪を自由状態で測った真円度は、不良判定の根拠にはなりません。この軌道輪は取付け時に座面に馴染むよう設計されているため、検査台の上ではなく、据付け後に意味のある項目を測定してください。

取付け：寿命を左右する工程

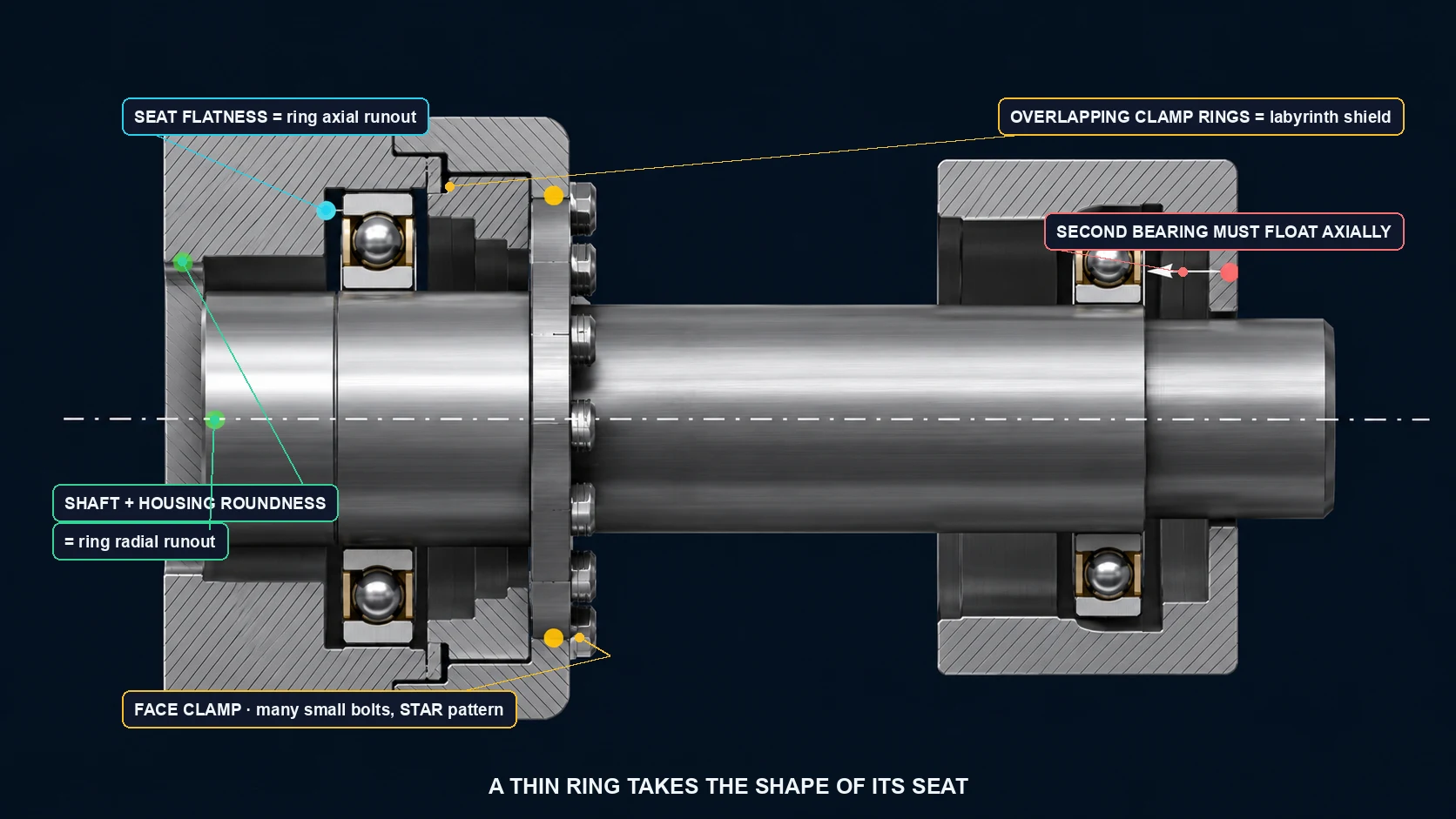

薄い軌道輪はクランプされた軸とハウジングの形状をそのまま写し取ります。この一点があらゆる取付けルールの根拠であり、最終的に得られる回転精度とトルクを決めるのが軸受ではなく座面形状である理由です（Kaydon）。

座面形状のルール

Kaydonは公差要求を直接の同等関係として示しており、そのまま図面に落とし込めます。

• 軸受座面の平面度は、相手となる軌道輪のアキシアル振れと同等にすること。
• 軸およびハウジングの真円度は、相手となる軌道輪のラジアル振れと同等にすること。

真円でないハウジングを薄い外輪に圧入すれば、外輪もそれに合わせて真円でなくなります。結果として生じるのは、局所的な締まりすぎ、摩擦の増大、そして軸受の品質をどれだけ上げても防げない早期故障です。

形式別の配置ルール

形状ごとに固有の取付け論理があり、そのうち2つは間違えやすいものです。

• C形2個を長い軸に使う場合、一方はアキシアル方向に自由に移動できるようにします。そうすれば軸やハウジングの熱膨張がラジアル軸受にスラストを押し込むことがありません。
• X形1個を長い軸の一端に組み、他端と対にする場合、第二の軸受はC形とし自由に移動させます。1本の軸にX形を2個使うことは推奨されません。
• A形は、背面組合せまたは正面組合せの予圧ペアで使用します。同一の軸に背面組合せのペアを2組使うことは一般的ではありません。 遠い側の端を第三の軸受で支持する場合は、単列ラジアル軸受または正面組合せペアとし、自由に移動できるようにします。

方向マークは荷重に関わる情報

薄肉軸受に付けられたマークは装飾ではなく指示です。

• スナップオーバー形保持器を備えたラジアル形および四点接触形の軸受は、軸が鉛直から45°以内にある場合、ソリッド側を上、ポケット開口部を下にして取付けます。これらには「UP」の矢印が付いています。水平軸には推奨される向きはありません。
• A形の単体軸受には「THRUST」の表記と、外輪が受けられるスラストの方向を示す矢印が付いています。背面組合せのペアでは矢印が互いに外向きを指し、正面組合せでは互いに内向きを指します。
• マッチドデュプレックスセットには、外径面と内径面をまたぐ「V」マークが付いています。2つの「V」マークを互いに合わせてください。このマークはラジアル振れの最大点にあるため、軸とハウジングの最小点に合わせて配置すると、組立後の振れが小さくなります。

はめあい、クランプ、潤滑

公表されているはめあいは、標準すきま、鋼製部品、常温を前提としています。このいずれかが変われば、はめあいもそれに応じて変わります。異種金属は温度によってはめあいが変化し、運転中に軸受をラジアル方向に締まらせて摩擦トルクを押し上げることがあります。直径方向の予圧を与えた状態で供給される軸受では、軸側とハウジング側の両方にわずかなすきまを確保してください。

クランプについては、圧入だけに頼らず端面クランプを使ってください。少数の大きな締結具より、多数の小さな締結具のほうが均一にクランプできます。締付けは星形の順序で行ってください。クランプリングを重ね合わせてラビリンスシールドを形成すると、潤滑剤の保持と異物の排除に役立ちます。

圧入がやむを得ない場合は、軸受端面の全周に均一な圧力を加え、しめしろを受ける側の軌道輪だけを押してください。転動体を介して反対側の軌道輪へ圧入力を伝えてはいけません。 しめしろが大きい場合は、加熱または冷却によってすきまを得て、締付けを行う前に組立体を常温に戻してください。

見落とされがちな点が1つあります。開放形軸受には実用潤滑剤ではなく防錆油が塗布されて出荷されます。取付け前に洗浄し、荷重・速度・温度・環境に適した潤滑剤を塗布してください。シール形軸受は汎用グリースが工場封入された状態で届きます。潤滑剤の選定は軸受の潤滑のガイドで、密封方式の選択はシール形とシールド形軸受の比較で扱っています。

用途、代替手段、仕様の指定方法

外形寸法または質量が最優先の制約で、荷重が中程度であれば薄肉軸受を選んでください。負荷容量が支配的なら標準系列を選びます。モーメント荷重と直径が薄い軌道輪の能力を超えるなら、旋回軸受を選びます。

薄肉軸受が力を発揮するのは、ロボット関節と波動歯車装置の出力部、医療用画像診断と手術支援ロボット、光学およびレーダー用ジンバル、半導体搬送、航空宇宙のアクチュエーション、アンテナやカメラのポジショナです。共通するのは、大きな開口径、厳しい外形制約、そして中程度の荷重です。

公表されている最も過酷な事例は地球外にあります。Kaydon Reali-Slim軸受はNASAの火星探査車Perseveranceに使用されており、主ロボットアーム、試料採取タレット、ツールビットのカルーセル、試料ハンドリングアセンブリに組み込まれています（SKF）。数か月に及ぶ航行を耐え抜き、現在は火星環境で稼働しています。

使うべきでない場面は次のとおりです。

• 柔軟なハウジングや薄肉ハウジングにおける重いラジアル荷重。軌道輪を適切に支持できない場合
• X形の高速運転。四点接触の摩擦が発熱を生みます
• X形への純ラジアル荷重。それはC形が担うべき役割です

薄肉軸受か旋回軸受か

どちらもモーメント荷重が課題になったときに候補に挙がり、その境界は明確な線引きではなく実務的なものです。一体の歯車歯、ボルト穴の取付けパターン、あるいは薄い軌道輪の能力を超えるモーメント容量が必要で、かつ速度が低い場合は旋回軸受を選んでください。組立体が中程度の速度で連続回転し、トルクを低く保つ必要があり、真円かつ平坦な座面を加工できる場合は薄肉軸受を選びます。旋回軸受ガイドでは、各形式、選定に使う静的限界荷重線図、支持面に求められる公差を解説しています。

RFQに記載すべき項目

薄肉軸受は標準軸受より多くの属性を指定して発注します。再見積りを避けるため、以下すべてを明記してください。

1. 内径と断面系列
2. 接触形式：C、A、Xのいずれか、および該当する場合は組合せ方式
3. 開放形、シール形、シールド形のいずれか
4. 保持器の材質と形式
5. 精度等級：インチ系薄肉軸受ならFクラス、メートル系ならISO 492の等級
6. 内部はめあいまたは予圧
7. 材質：52100クロム鋼または440Cステンレス鋼、およびめっきの有無
8. 潤滑剤、または取付け時に自社で潤滑する旨の注記
9. 公表定格荷重がどの方法で得られたものか

ANDEの深溝玉軸受のレンジは、メートル系薄肉系列（6800から6820、6900から6920）を開放形、シールド形、シール形で網羅しています。上記の四点接触形状について1点補足します。当社の4点接触玉軸受は内径30 mmから500 mmまでの、圧延機や大型ギヤボックス向けの重系列であり、薄肉軸受ではありません。断面、形式、互換品の選定にお手伝いが必要な場合は、当社のエンジニアリングチームにご相談ください。初めて海外から調達される場合は、中国製軸受の海外調達ガイドで確認すべき品質管理上の質問を解説しています。

よくある質問

薄肉軸受とは何ですか？

薄肉軸受とは、ラジアル断面が内径の約1/4未満で、かつ玉径の2倍未満である軸受です。負荷容量と取付け公差の余裕を犠牲にして、同じ軸径ではるかに小さい外形寸法と低い質量を得ます。

6800シリーズと6900シリーズは薄肉軸受ですか？

はい。どちらもISOメートル系の薄型寸法系列です。内径50 mmでは、6810の断面は内径の0.15倍、6910は0.22倍で、いずれも0.25のしきい値を下回ります。一方6010は0.30です。ただし断面は内径とともに増大するため、Kaydon Reali-Slimのようなインチ系等断面軸受との互換性はありません。

薄肉軸受のC形・A形・X形はどう違いますか？

C形はラジアル接触で、ラジアル荷重に最も適しています。A形はアンギュラ接触で、一方向のスラストに優れ、マッチドペアで使用します。X形はゴシックアーチ軌道による四点接触で、モーメント荷重と交互アキシアル荷重に優れますが、純ラジアル荷重には不向きです。

薄肉軸受の定格荷重はなぜサプライヤーごとに異なるのですか？

ISO 281およびABMA Standard 9の定格計算式が、軌道輪が剛に支持されていることと取付け後のすきまがゼロであることを前提としており、薄肉軸受がその前提を破るからです。規格の表を使うサプライヤーは、試験に基づく方法を使うサプライヤーよりはるかに高い数値を公表します。ある部品KAA10CL0は、Kaydonでは150 lb、INAとNSKでは558 lbと定格されています。

軸とハウジングにはどの程度の精度が必要ですか？

座面の平面度は相手軌道輪のアキシアル振れと、軸およびハウジングの真円度はそのラジアル振れと一致させてください。軌道輪はクランプされた相手の形状に馴染むため、真円でない座面は真円でない軸受を生みます。

指定すべきは断面、ブランドではない

薄肉軸受は、その形状をカタログの検索項目ではなく設計変数として扱うエンジニアに応えます。価値の大半を担うのは次の6点です。

• 定義は幅ではなく比率です。断面が内径の1/4未満であること。
• 2つのファミリーが同じ名前を共有しており、断面が一定なのはインチ系のみです。
• C形・A形・X形は荷重に対応しており、X形はモーメント荷重に特化し、2個の軸受を置き換えられる場合があります。
• 公表された負荷容量を信頼する前に、定格の算出方法を検証してください。
• インチ系薄肉軸受はABMA 26.2のFクラス公差を使い、馴染みのあるStandard 20のスケールではありません。
• 座面形状こそが設計です。 薄い軌道輪の真円度は、それをボルト締めする相手の真円度に等しくなります。

断面と形式を正しく選び、要求精度を満たす座面を加工すれば、手のひらに収まる軸受がロボット関節を角度秒の精度で保持します。

68xxおよび69xxの薄肉系列については、ANDEの深溝玉軸受のレンジをご覧ください。または当社のエンジニアリングチームに外形制約、荷重条件、速度をお送りいただければ、選定を一緒に進めます。
