베어링의 종류: 완벽 가이드

움직이는 모든 기계에는 공통점이 있습니다. 바로 원활한 작동을 위해 베어링에 의존한다는 것입니다. 스케이트보드의 바퀴부터 제트 엔진의 터빈 축까지, 베어링은 두 부품 사이의 회전 또는 슬라이딩 운동을 최소한의 마찰과 적절한 하중 분배로 가능하게 하는 핵심 요소입니다.

그러나 대부분의 사람들은 한두 가지 이상의 베어링 종류를 말하지 못하며, 엔지니어조차도 사용 가능한 옵션에 대한 깊은 이해보다는 경험적 법칙에 의존하는 경우가 많습니다. 이 가이드는 그러한 한계를 극복하기 위해 작성되었습니다. 호기심 있는 독자, 학생, 또는 기본기를 다시 점검하려는 전문가 모두에게 다양한 베어링의 종류, 각각의 작동 원리, 그리고 존재 이유에 대한 명확하고 실용적인 지식을 제공합니다.

베어링이란?

베어링은 두 부품 간의 상대 운동을 원하는 형태(일반적으로 회전 또는 직선 운동)로만 제한하면서 마찰을 줄이고 기계적 하중을 지지하는 기계 요소입니다.

베어링은 다음 두 가지 기본 메커니즘 중 하나를 통해 이를 달성합니다:

• 구름 접촉 — 볼 또는 롤러가 운동면 사이에 개재되어 미끄럼 마찰을 훨씬 낮은 구름 마찰로 대체합니다.
• 미끄럼 접촉 — 윤활된 표면층이 운동 부품을 분리하여 마모 대신 활주가 이루어지도록 합니다.

존재하는 모든 베어링은 이 두 가지 원리의 변형 또는 조합입니다.

베어링의 주요 분류

1. 볼 베어링

볼 베어링은 가장 널리 알려진 베어링 유형입니다. 내륜, 외륜, 강구(鋼球) 세트, 그리고 강구를 균등한 간격으로 유지하는 리테이너(케이지)로 구성됩니다. 하중이 가해지면 강구가 두 링 사이에서 구르며 점 접촉을 통해 힘을 전달합니다.

작동 원리: 구와 평면 사이의 접촉은 이론적으로 단일 점이므로 구름 저항이 극히 낮습니다. 이러한 특성 덕분에 볼 베어링은 고속 운전이 중요하고 하중이 중간 수준인 용도에 탁월합니다.

주요 하위 유형:

• 깊은 홈 볼 베어링 — 세계에서 가장 많이 사용되는 베어링입니다. 궤도 홈이 볼 직경 대비 깊어 레이디얼 하중(축에 수직 방향)과 적당한 액시얼(스러스트) 하중을 동시에 지지할 수 있습니다. 전동기, 기어박스, 펌프, 가전제품 등에 사용됩니다.
• 앵귤러 콘택트 볼 베어링 — 내륜과 외륜이 오프셋되어 하중이 정해진 접촉각(일반적으로 15°, 25° 또는 40°)으로 전달됩니다. 이 기하학적 구조 덕분에 레이디얼 하중과 액시얼 하중의 복합 하중을 더 효과적으로 처리할 수 있습니다. 공작기계 스핀들, 자동차 휠 허브, 고속 펌프 등에 사용됩니다.
• 자동 조심 볼 베어링 — 구면 외륜 궤도를 갖추고 있어 내륜이 외륜에 대해 기울어질 수 있으며, 축의 처짐이나 정렬 불량을 보상합니다. 농업 기계, 컨베이어, 섬유 기계 등에 주로 사용됩니다.
• 스러스트 볼 베어링 — 액시얼 하중 전용으로 설계되었으며 레이디얼 하중은 지지할 수 없습니다. 자동차 클러치 릴리스 메커니즘 및 수직 펌프의 스러스트 용도에 사용됩니다.

한계: 볼 베어링은 점 접촉 특성상 하중 용량이 비교적 제한적입니다. 과도한 하중 하에서는 접촉 응력으로 인해 궤도면의 조기 피로 파손이 발생할 수 있습니다.

2. 롤러 베어링

볼 베어링이 구를 사용하는 반면, 롤러 베어링은 원통형, 원추형 또는 배럴형 전동체를 사용합니다. 핵심적인 차이는 접촉 기하학에 있습니다. 롤러는 궤도면과 점이 아닌 선으로 접촉합니다. 선 접촉은 하중을 더 넓은 면적에 분산시켜 하중 지지 능력을 비약적으로 향상시킵니다.

주요 하위 유형:

• 원통 롤러 베어링 — 전동체가 평행 원통형입니다. 매우 높은 레이디얼 하중을 지지하지만 일반적으로 액시얼 하중은 처리할 수 없습니다(플랜지가 추가된 경우 제외). 대형 전동기, 압연기, 철도 차축 등에 사용됩니다.
• 테이퍼 롤러 베어링 — 롤러와 궤도면이 모두 원추형입니다. 이 기하학적 구조 덕분에 큰 레이디얼 하중과 상당한 단방향 액시얼 하중을 동시에 지지할 수 있습니다. 자동차 공학에서 가장 중요한 베어링 유형 중 하나로, 차량 휠 허브, 디퍼렌셜 하우징, 변속기 등에 사용됩니다. 양방향 스러스트를 관리하기 위해 반드시 대향 쌍으로 설치해야 합니다.
• 자동 조심 롤러 베어링 — 배럴형 롤러가 구면 외륜 궤도 안에 위치합니다. 자동 조심 볼 베어링과 마찬가지로 상당한 축 정렬 불량이나 처짐을 수용할 수 있지만, 훨씬 높은 하중 용량을 제공합니다. 광산 장비, 제지 공장, 대형 산업용 기어박스 등에 사용됩니다.
• 니들 롤러 베어링 — 매우 가늘고 긴 롤러(길이 대 직경 비율 4:1 이상)를 사용합니다. 작은 단면적 덕분에 반경 방향 공간이 제한된 곳에 이상적입니다. 자동차 로커 암, 2행정 엔진 커넥팅 로드, 유니버설 조인트 등에 주로 사용됩니다.
• 토로이달 롤러 베어링 — 자동 조심 롤러 베어링의 정렬 불량 허용 능력과 축 방향 변위를 축 방향 힘 없이 수용하는 능력을 결합한 현대적 베어링입니다. 제지 기계 및 특정 산업용 구동 장치에 사용됩니다.

3. 리니어 베어링

리니어 베어링은 축을 축선 방향으로 정밀하고 방향성 있는 왕복 운동으로 지지 및 안내하며, 회전 베어링의 구름 또는 미끄럼 원리를 직선 운동으로 확장한 것입니다. 자동화 장비와 정밀 기기에서 없어서는 안 될 기초 요소입니다.

주요 하위 유형:

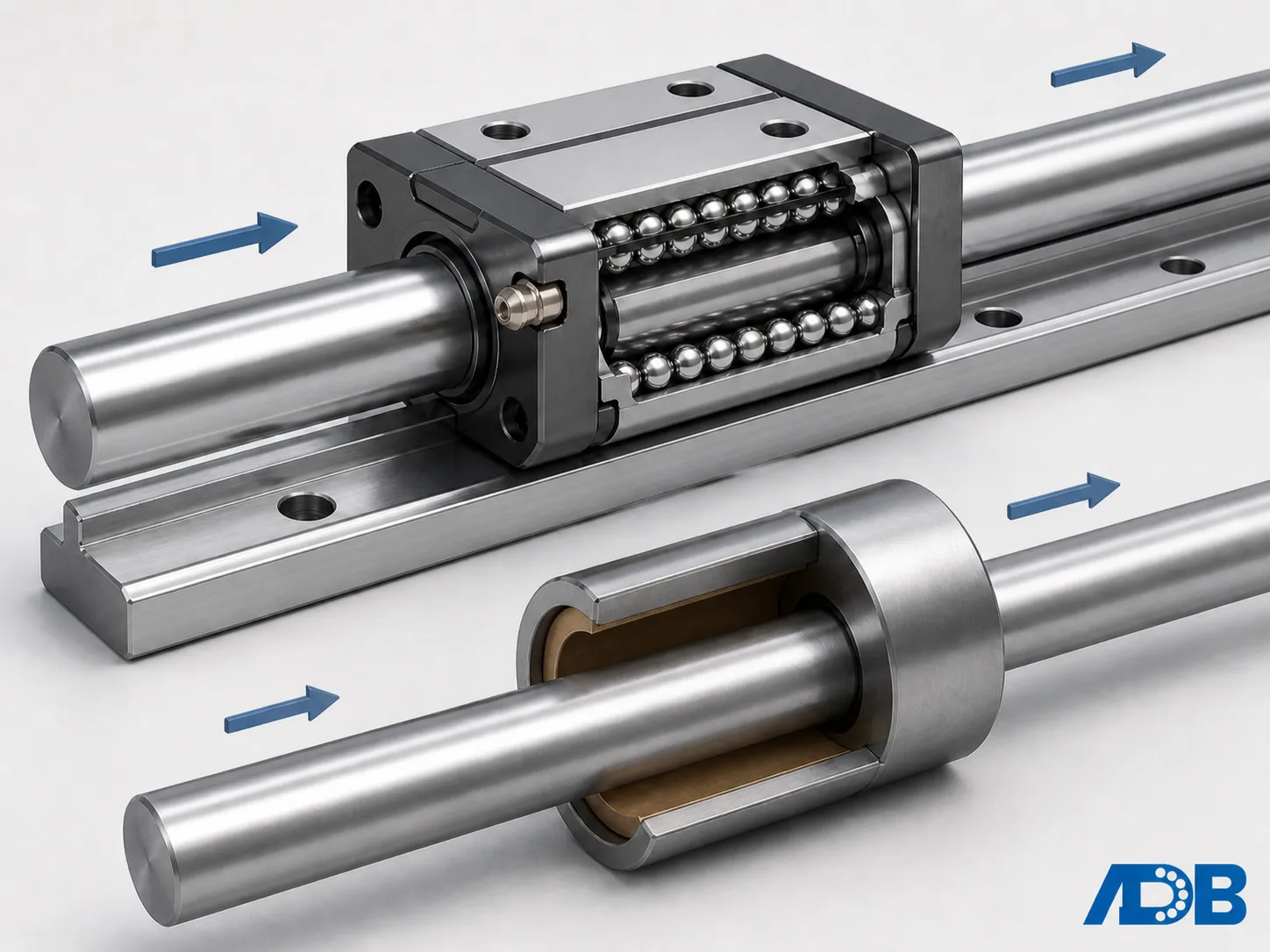

• 볼 타입 리니어 베어링 — 순환 볼 회로를 사용하여 강구가 폐쇄 궤도 내에서 구르며, 극히 낮은 마찰 계수(0.001~0.003)와 가벼운 운동을 실현합니다. 3D 프린터, CNC 공작기계, 반도체 패키징 장비 및 각종 자동화 슬라이드에 널리 사용됩니다.
• 미끄럼 타입 리니어 베어링 — 자기 윤활 부싱(소결 청동 또는 PTFE 복합재 등)이 축과 직접 접촉합니다. 전동체가 없어 더 소형이며, 정숙하고 오염에 강합니다. 포장 기계 및 의료 기기 가이드 등 중간 하중·중간 정밀도의 왕복 기구에 적합합니다.

리니어 베어링과 회전 베어링의 핵심 차이는 운동 형태에 있습니다. 리니어 베어링은 이동 방향에 수직인 레이디얼 하중을 지지하면서 축 방향 자유 슬라이딩을 허용합니다. 선정 시 스트로크 길이, 안내 정밀도, 모멘트 하중 용량을 고려해야 합니다.

4. 미끄럼 베어링 (슬리브 베어링 / 저널 베어링)

미끄럼 베어링에는 전동체가 전혀 없습니다. 두 표면 사이의 미끄럼 접촉으로 작동하며, 일반적으로 부싱 또는 슬리브 내부에서 축이 회전하는 구조입니다. 축과 베어링 사이의 분리는 윤활막에 의해 유지되며, 그 방식은 다음과 같습니다:

• 동압(하이드로다이내믹) — 회전하는 축 자체가 쐐기형 가압 오일막을 생성하여 보어 내에서 축을 부양 및 지지합니다. 충분한 속도에서는 금속 간 접촉이 발생하지 않습니다. 이것이 대형 엔진 크랭크축 베어링과 산업용 터빈 베어링의 작동 원리입니다.
• 정압(하이드로스태틱) — 가압된 유체가 외부에서 베어링 간극에 공급되어 정지 상태에서도 완전한 유막 분리를 달성합니다. 정밀 공작기계 및 대형 망원경 마운트에 사용됩니다.
• 경계 / 혼합 윤활 — 윤활막이 얇거나 불완전합니다. 금속 간 접촉이 간헐적으로 발생합니다. 고점도 윤활제와 표면 경도에 의존합니다.

장점: 미끄럼 베어링은 기계적으로 단순하고, 소형이며, 정숙하고, 적절히 윤활되면 막대한 하중을 지지할 수 있습니다. 디젤 엔진의 크랭크축이 미끄럼 베어링에서 작동하는 이유는 어떤 구름 베어링도 관련 충격 하중을 견딜 수 없기 때문입니다.

한계: 세심한 윤활 관리가 필요합니다. 윤활막이 고갈, 오염 또는 과도한 온도로 인해 파괴되면 마모가 급격히 가속됩니다. 동압식 미끄럼 베어링은 완전한 분리 유막을 생성하기 위해 최소 축 속도가 필요합니다. 매우 낮은 속도나 빈번한 기동/정지 사이클에서는 경계 접촉이 발생하며, 이러한 과도 구간에서 마모가 가장 심합니다. 이 한계는 동압 작동에 특유한 것이며, 정압 베어링은 대조적으로 정지 상태에서도 완전한 유막 분리를 달성할 수 있어 빈번한 기동/정지가 불가피한 경우의 해결책이 됩니다.

일반적인 소재: 주석 기반 화이트 메탈(배빗), 청동, 소결 청동(자기 윤활), PTFE 복합재, 엔지니어링 폴리머.

5. 스러스트 베어링

스러스트 베어링은 전동체 유형이 아닌 하중 방향으로 정의됩니다. 액시얼(스러스트) 하중 — 축 방향으로 작용하는 힘 — 을 지지하도록 설계되었습니다. 대부분의 레이디얼 베어링도 적당한 스러스트를 처리할 수 있지만, 축 방향 힘이 지배적이거나 매우 큰 경우에는 전용 스러스트 베어링이 사용됩니다.

• 스러스트 볼 베어링 — 경하중 액시얼 하중 및 중간 속도용입니다. 바 스툴, 회전 접시대, 자동차 스티어링 칼럼 등에 사용됩니다.
• 테이퍼 롤러 스러스트 베어링 — 더 높은 용량을 가지며, 변속기 및 차축에 사용됩니다.
• 틸팅 패드 스러스트 베어링 — 정교한 미끄럼 베어링 변형입니다. 분할된 패드가 하중 하에서 동적으로 기울어져 동압 유막을 생성합니다. 선박 추진 시스템, 대형 압축기, 수력 발전 터빈 등 축 방향 하중이 수백만 뉴턴에 달할 수 있는 곳에 사용됩니다.

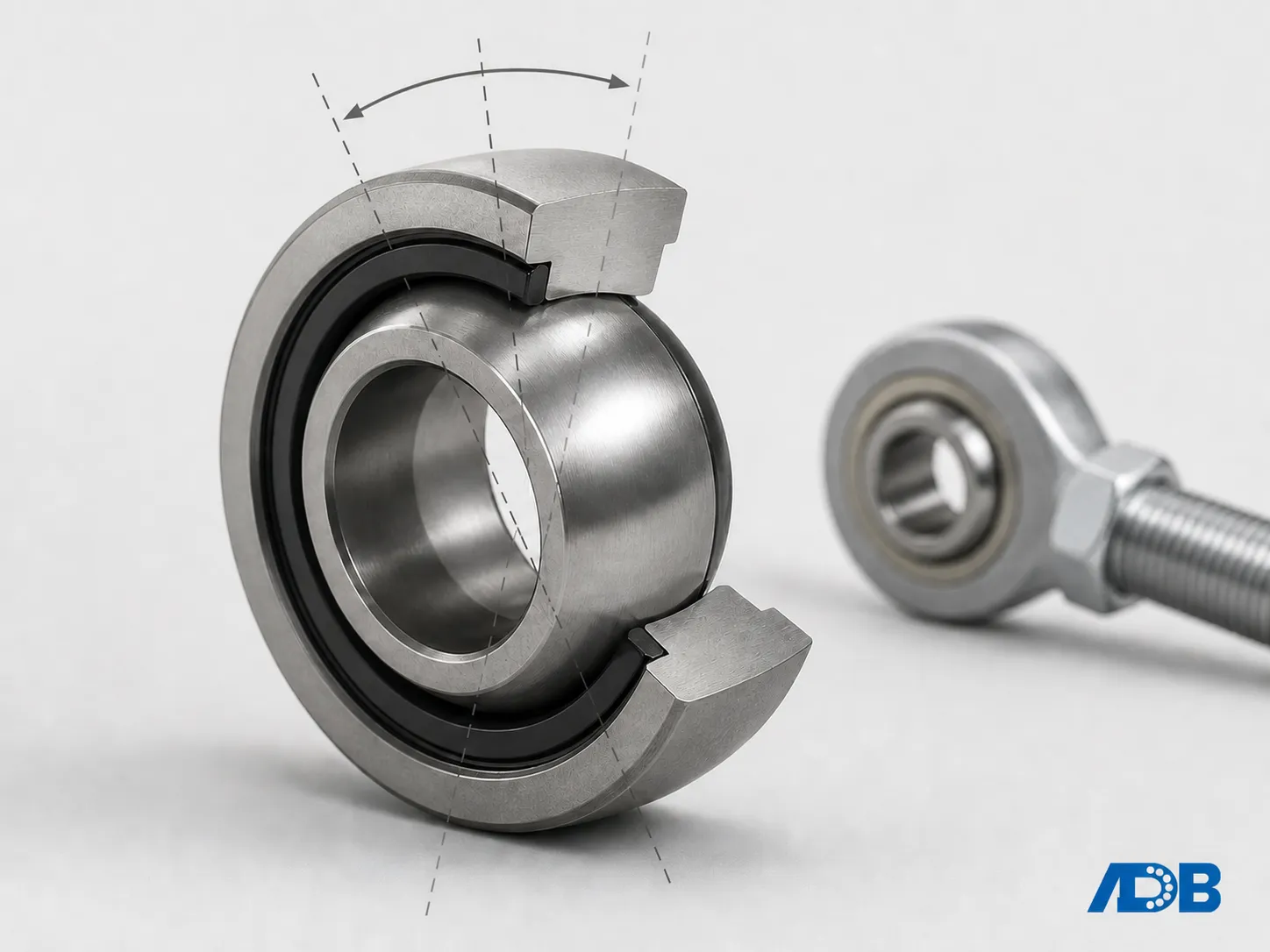

6. 구면 미끄럼 베어링 (관절 베어링)

구면 미끄럼 베어링은 요동 운동과 각도 정렬 불량에 대응하도록 설계된 특수한 미끄럼 베어링입니다. 핵심 구조는 구면 외면을 가진 내륜이 외륜 안에 위치하여 모든 방향으로 기울어질 수 있으며, 설치 오차, 축 처짐 또는 구조 변형을 보상합니다.

작동 원리: 내륜의 구면이 외륜 내에서 미끄러지며 각도 조심을 가능하게 하지만, 연속적인 고속 회전에는 적합하지 않습니다. 대부분의 구면 미끄럼 베어링은 자기 윤활 라이너(PTFE 직물 등)를 사용하거나 정기적인 그리스 보충이 필요합니다.

대표적인 용도: 유압 실린더 로드 엔드, 건설 기계의 링크 기구 관절부, 항공기 비행 조종면의 힌지 포인트, 그리고 저주파 요동과 각도 보상이 요구되는 모든 상황. 구조 부재와 운동 링크 기구 사이의 핵심 인터페이스 역할을 합니다.

7. 특수 소재 베어링

작동 조건이 표준 베어링강(GCr15 등)의 능력을 초과할 때, 첨단 세라믹 및 하이브리드 소재가 활용됩니다.

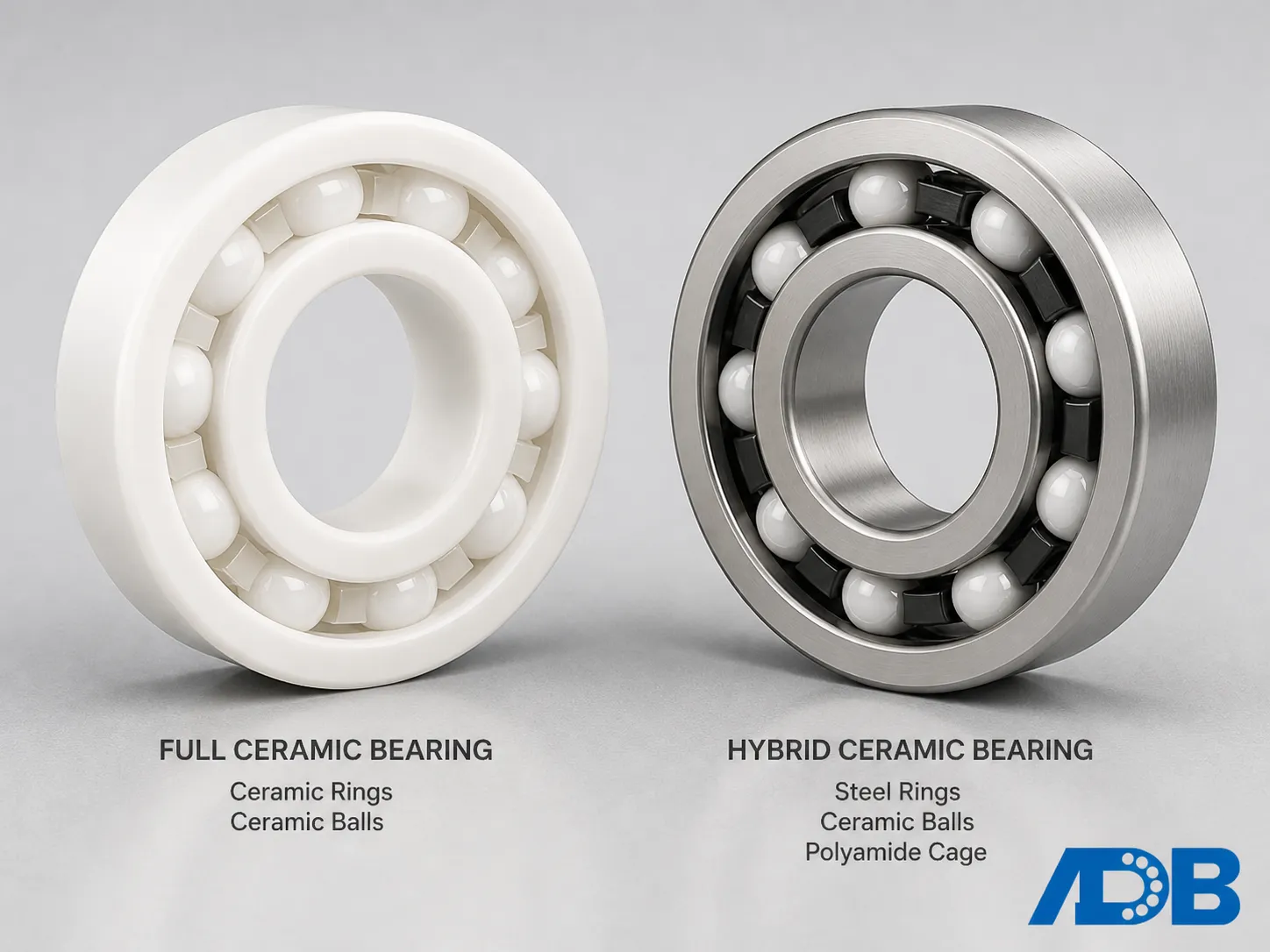

• 풀 세라믹 베어링 — 내륜, 외륜, 전동체 모두 질화규소(Si₃N₄) 또는 지르코니아(ZrO₂)로 제조됩니다. 절대적인 내식성, 완전한 전기 절연, 고온 내성(800°C 이상), 자기 윤활 가능성을 제공합니다. 반도체 제조 장비, 초고속 스핀들, 강자기장 환경에서 사용됩니다.
• 하이브리드 세라믹 베어링 — 강철 링에 질화규소 볼을 조합한 것입니다. 세라믹 볼은 강철의 40% 밀도에 불과하여 고속 회전 시 원심력과 전동체 스키딩을 대폭 줄이며, 고유한 전기 절연성을 제공합니다. 고성능 전동 스핀들과 전기차 구동 모터에 많이 사용됩니다.

세라믹 베어링은 실험실 단계를 넘어 많은 극한 환경 용도에서 표준 솔루션이 되었습니다.

8. 자기 베어링

자기 베어링은 제어된 전자기장 또는 영구 자기장을 사용하여 회전축을 기계적 접촉 없이 부양시킵니다. 능동형 자기 베어링(AMB)은 센서와 피드백 제어기를 사용하여 전자석 전류를 실시간으로 조정하며, 마이크론 수준의 정밀도로 축 위치를 유지합니다.

장점: 마찰 없음, 윤활 불필요, 극고속 운전 가능, 진공 및 청정 환경에 적합합니다.

한계: 높은 비용, 복잡한 제어 시스템, 정전 시를 대비한 백업(터치다운) 베어링이 필요합니다.

적용 분야: 고속 터보 기계, 플라이휠 에너지 저장 시스템, 반도체 제조 장비, 의료용 원심분리기.

9. 유체막 베어링 (가스 베어링)

미끄럼 베어링의 특수한 하위 유형으로, 표면을 분리하는 유체가 오일이 아닌 가스(일반적으로 공기 또는 질소)입니다. 이를 통해 오염 위험을 완전히 제거하고 극고속 운전이 가능합니다.

오일 오염이 허용되지 않고 속도가 매우 높은 용도, 즉 정밀 공작기계 스핀들, 치과용 드릴, 고속 터보분자 펌프 등에 사용됩니다.

10. 보석 베어링

정밀 기기 — 기계식 시계, 측정 기기, 과학 장비 — 에서는 합성 사파이어 또는 루비로 만든 보석 베어링이 사용됩니다. 이러한 소재는 극히 낮고 일정한 마찰 계수, 우수한 경도, 뛰어난 치수 안정성을 갖추고 있습니다.

시계 밸런스 휠의 피벗은 밀리미터의 수분의 일 단위로 측정되는 보석 베어링에서 작동합니다. 보석은 장식이 아니라 기능적인 정밀 공학적 선택입니다.

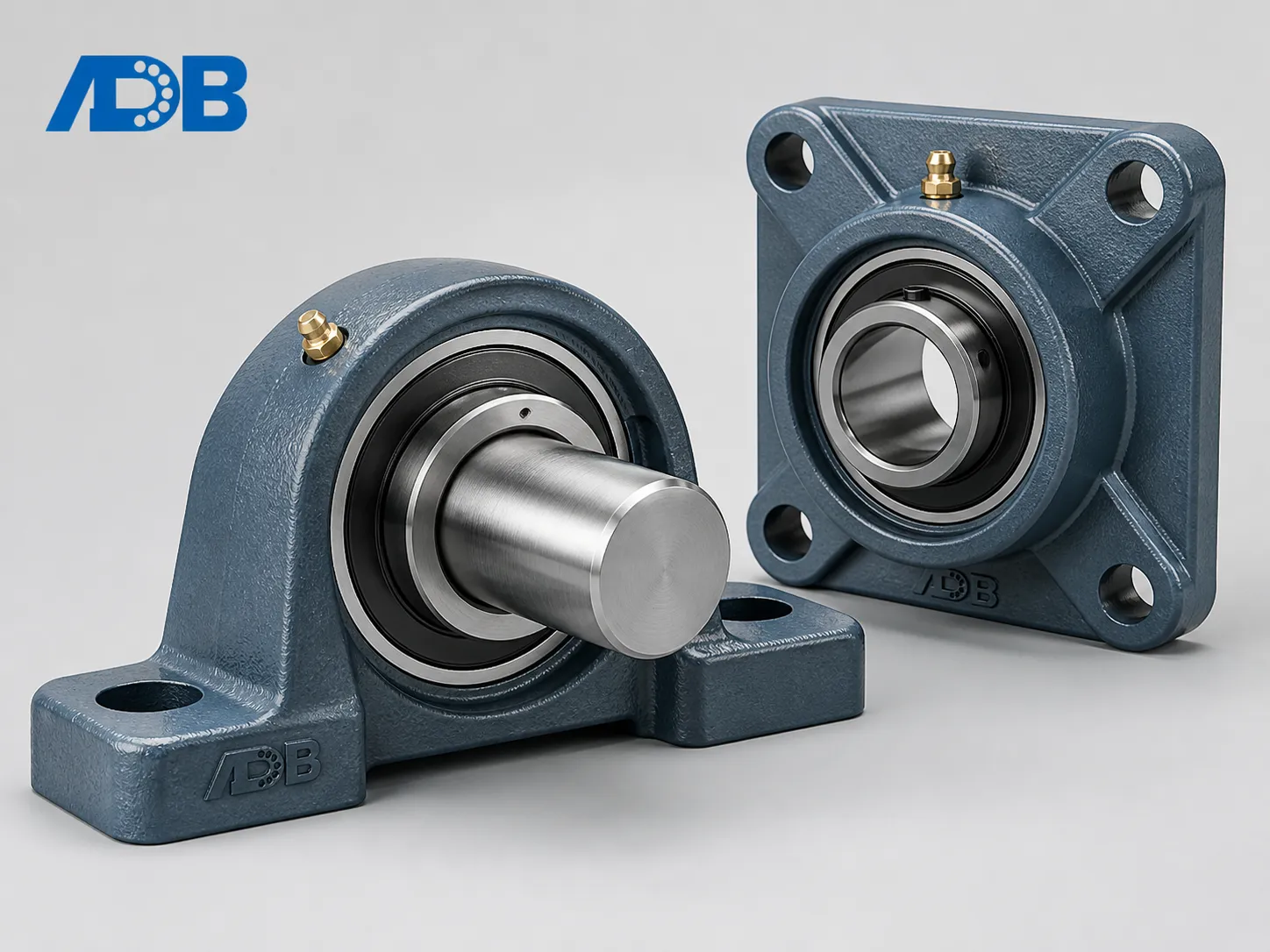

11. 유닛 베어링 (베어링 유닛)

유닛 베어링은 새로운 접촉 메커니즘이 아니라, 구름 베어링(주로 깊은 홈 볼 베어링 또는 자동 조심 볼/자동 조심 롤러 베어링)을 주철, 프레스 강판 또는 스테인리스강 하우징에 미리 조립한 모듈식 유닛입니다. 기계 프레임에 볼트로 직접 장착할 수 있어 별도의 하우징 보어 가공이 필요 없습니다.

일반적인 구성: 필로우 블록(P형), 다이아몬드형 플랜지 유닛, 사각 플랜지 유닛 등. 농업용 컨베이어, 식품 가공 장비, 일반 산업용 구동 시스템에서 널리 사용됩니다. 가장 큰 장점은 "설치 즉시 사용 가능"한 간편함과 용이한 유지보수입니다.

올바른 베어링 유형 선정 방법

베어링 선정은 체계적인 공학적 의사결정 과정입니다. 핵심 파라미터는 다음과 같습니다:

일반적인 선정 기준:

• 고속, 경~중하중 → 볼 베어링
• 고하중, 중간 속도 → 원통 롤러 베어링 또는 자동 조심 롤러 베어링
• 레이디얼 + 액시얼 복합 하중 → 테이퍼 롤러 베어링 또는 앵귤러 콘택트 볼 베어링
• 정밀 직선 운동 → 리니어 베어링 (볼 타입 또는 미끄럼 타입)
• 저주파 요동 및 각도 보상 → 구면 미끄럼 베어링
• 매우 높은 레이디얼 하중, 충분한 연속 속도 → 미끄럼 저널 베어링 (빈번한 기동/정지 시 정압 보조 추가)
• 극도의 청정성, 고속 또는 진공 → 가스 베어링 또는 자기 베어링
• 고온, 부식 환경 또는 전기 절연 필요 → 세라믹 또는 하이브리드 세라믹 베어링
• 정밀 기기 → 보석 베어링
• 설치 및 유지보수 간소화 → 유닛 베어링

또한, 흔히 간과되지만 매우 중요한 두 가지 개념이 있습니다: 베어링 수명과 내부 틈새/예압. 구름 베어링의 수명은 일반적으로 L10 기본 정격 수명(신뢰도 90%)으로 표현되며, 볼 베어링에서는 등가 동하중의 3승에, 롤러 베어링에서는 10/3승에 반비례합니다 — 이것이 고하중에서 롤러 베어링으로의 전환이 필요한 근본적인 이유입니다. 내부 틈새의 선정과 예압의 적용은 강성, 회전 정밀도, 발열에 직접적으로 영향을 미칩니다. 공작기계 스핀들과 같은 고정밀 용도에서는 이를 올바르게 설정하는 것이 필수적입니다.

FAQ

Q: 가장 일반적인 베어링 유형은 무엇입니까?

깊은 홈 볼 베어링은 세계에서 가장 많이 생산되는 베어링 유형입니다. 레이디얼 하중과 적당한 액시얼 하중을 고속에서 동시에 처리할 수 있으며, 저비용과 소형 설계가 결합되어 소형 전동기부터 컴퓨터 냉각 팬까지 광범위한 용도에서 기본 선택지가 됩니다.

Q: 볼 베어링과 롤러 베어링의 차이점은 무엇입니까?

근본적인 차이는 접촉 기하학에 있습니다. 볼 베어링은 궤도면과 점 접촉하므로 마찰이 매우 낮고 고속 성능이 우수하지만 하중 용량이 제한적입니다. 롤러 베어링은 선 접촉하여 하중을 더 넓은 면적에 분산시키므로 하중 지지 능력이 비약적으로 향상되지만, 마찰이 다소 높고 일반적으로 속도 한계가 낮습니다.

Q: 베어링이 레이디얼 하중과 액시얼 하중을 동시에 지지할 수 있습니까?

네, 많은 베어링 유형이 복합 하중용으로 설계되어 있습니다. 앵귤러 콘택트 볼 베어링, 테이퍼 롤러 베어링, 깊은 홈 볼 베어링은 모두 레이디얼 하중과 액시얼 하중을 동시에 지지할 수 있지만, 상대적 용량은 서로 다릅니다. 순수 레이디얼 베어링(일부 원통 롤러 베어링 등)과 순수 스러스트 베어링은 설계되지 않은 방향의 상당한 하중을 받아서는 안 됩니다.

Q: 모든 베어링에 윤활이 필요합니까?

대부분 필요하지만 예외가 있습니다. 소결 청동이나 PTFE 복합재로 만든 자기 윤활 미끄럼 베어링과 구면 미끄럼 베어링은 소재 내부에 윤활제를 함유하고 있습니다. 자기 베어링과 가스 베어링은 윤활제가 전혀 필요하지 않습니다. 그러나 대다수의 구름 베어링에서는 그리스든 오일이든 적절한 윤활이 정격 수명 달성에 필수적입니다.

결론

베어링은 현대 기계에서 가장 중요하면서도 가장 주목받지 못하는 공학적 성과 중 하나입니다. 볼, 롤러, 미끄럼, 리니어, 구면 미끄럼, 스러스트, 자기 등 어떤 유형을 선택하느냐에 따라 기계의 성능뿐만 아니라 수명, 에너지 소비량, 그리고 특정 환경에서의 작동 가능 여부가 결정됩니다.

각 베어링 유형에는 수십 년간의 공학적 개선이 집약되어 있으며, 유형 간의 차이는 거의 임의적이지 않습니다. 접촉 기하학, 하중 방향, 운동 형태, 윤활 체계, 재료 과학, 속도 한계 등 이러한 차이를 이해하면 기계 장치를 분석하고, 사양을 결정하고, 또는 단순히 세상을 움직이는 메커니즘을 이해하는 데 훨씬 유리한 위치에 서게 됩니다.
