롤러 베어링

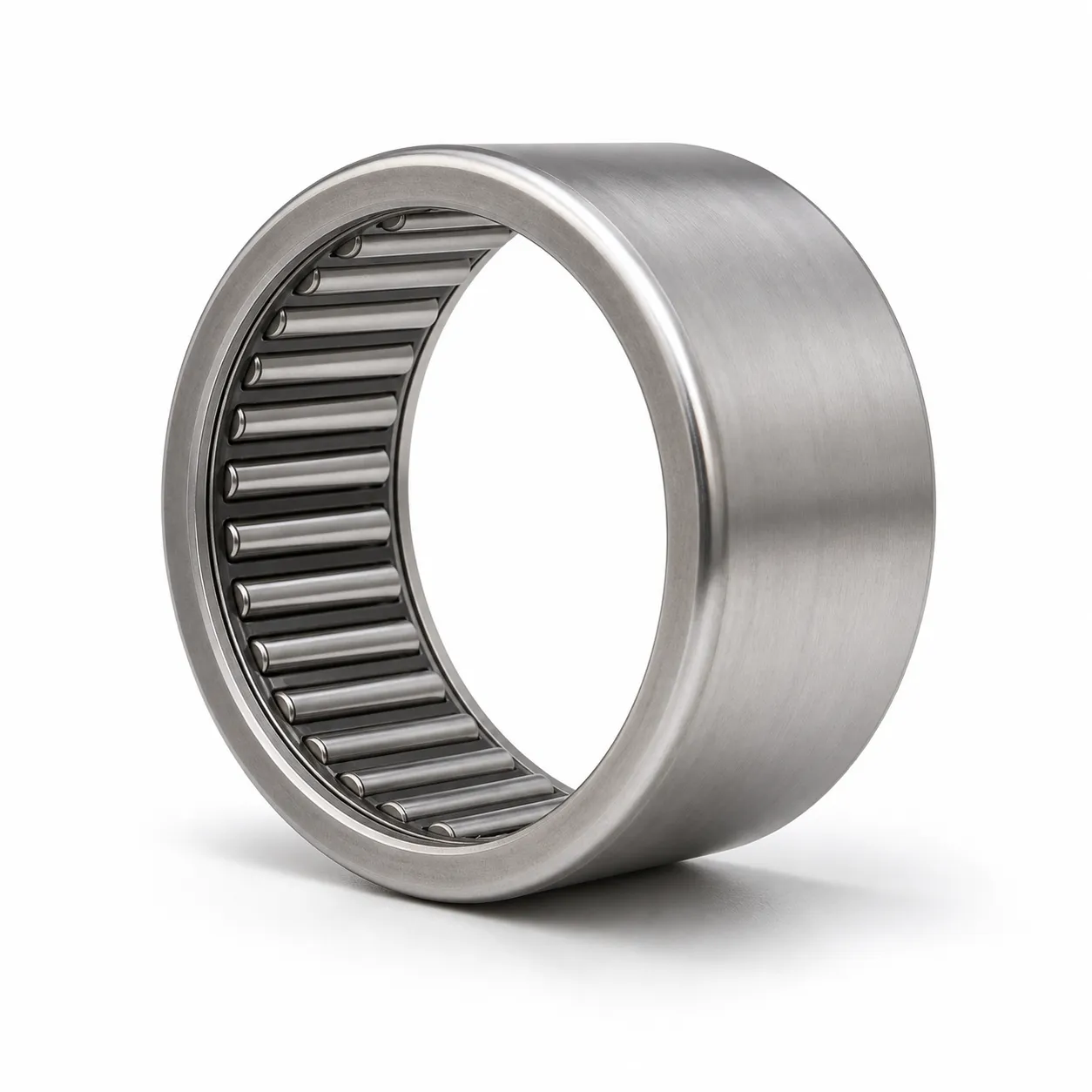

니들 롤러 베어링
길고 가는 전동체를 사용해 작은 레이디얼 설치 공간에서도 높은 레이디얼 하중 용량을 확보한 컴팩트 베어링입니다.
품질 보증·모든 제품은 출하 전 100% 검사하며, 주문마다 적합성 인증서를 제공합니다.
01
기술 개요
니들 롤러 베어링은 길고 가는 니들 롤러를 전동체로 사용하는 원통 롤러 베어링의 한 형식입니다. 롤러의 지름 대 길이 비는 1:3~1:10이며 단면 크기에 비해 정격 하중이 높지만 레이디얼 하중에만 적합합니다. 레이디얼 설치 공간이 제한된 경우 특히 유리합니다. ANDE는 자동차, 섬유 기계 및 일반 산업용으로 셸형, 가공 링형 및 복합형 니들 롤러 베어링을 공급합니다.
02
주요 특징
설치 공간이 좁은 설계에 적합한 매우 작은 레이디얼 단면
베어링 크기에 비해 높은 레이디얼 하중 용량
지름 대 길이 비가 1:3~1:10인 니들 롤러
셸형, 가공 링형 및 케이지·롤러 어셈블리 제공
낮은 단면 높이로 전체 어셈블리 치수 축소
03
기술 사양
속성값
형식니들 롤러 베어링
내경5 mm - 150 mm (표준 범위)
외경10 mm - 190 mm (표준 범위)
폭8 mm - 40 mm (표준 범위)
재질크롬강 AISI 52100 / 침탄강
케이지 형식프레스강 / 폴리아미드(PA66)
정밀도 등급P5 표준, P4 요청 시
허용 회전수최대 15,000 RPM (크기에 따라 다름)
기본 동정격 하중5 kN - 300 kN
기본 정정격 하중8 kN - 450 kN
밀봉 형식개방형 / 밀봉형 구성 가능
적용 표준ISO 3030, ISO 492
05
적용 분야
01
자동차 변속기 및 엔진 부품02
섬유 기계 및 인쇄 장비03
압축기 및 유압 펌프04
전동 공구 및 소형 전동기11
자주 묻는 질문
Q1니들 롤러 베어링과 원통 롤러 베어링 중 언제 니들 롤러 베어링을 선택해야 합니까?
레이디얼 설치 공간은 좁지만 높은 레이디얼 하중 용량이 필요한 경우에 적합합니다. 단면이 작아 표준 원통 롤러 베어링을 설치하기 어려운 용도에 유리합니다. 단, 니들 롤러 베어링은 레이디얼 하중 전용이므로 축방향 하중을 지지할 수 없습니다.
Q2ANDE는 어떤 유형의 니들 롤러 베어링을 제공합니까?
ANDE는 얇은 프레스 외륜을 사용한 셸형 니들 롤러 베어링, 정밀 연삭 링을 사용한 가공 링형 니들 롤러 베어링 및 별도 링 없이 경화 축에서 직접 회전하는 케이지·롤러 어셈블리를 제공합니다. 설치 공간, 하중 및 정밀도 요구사항에 따라 형식을 선택합니다.
