볼 베어링

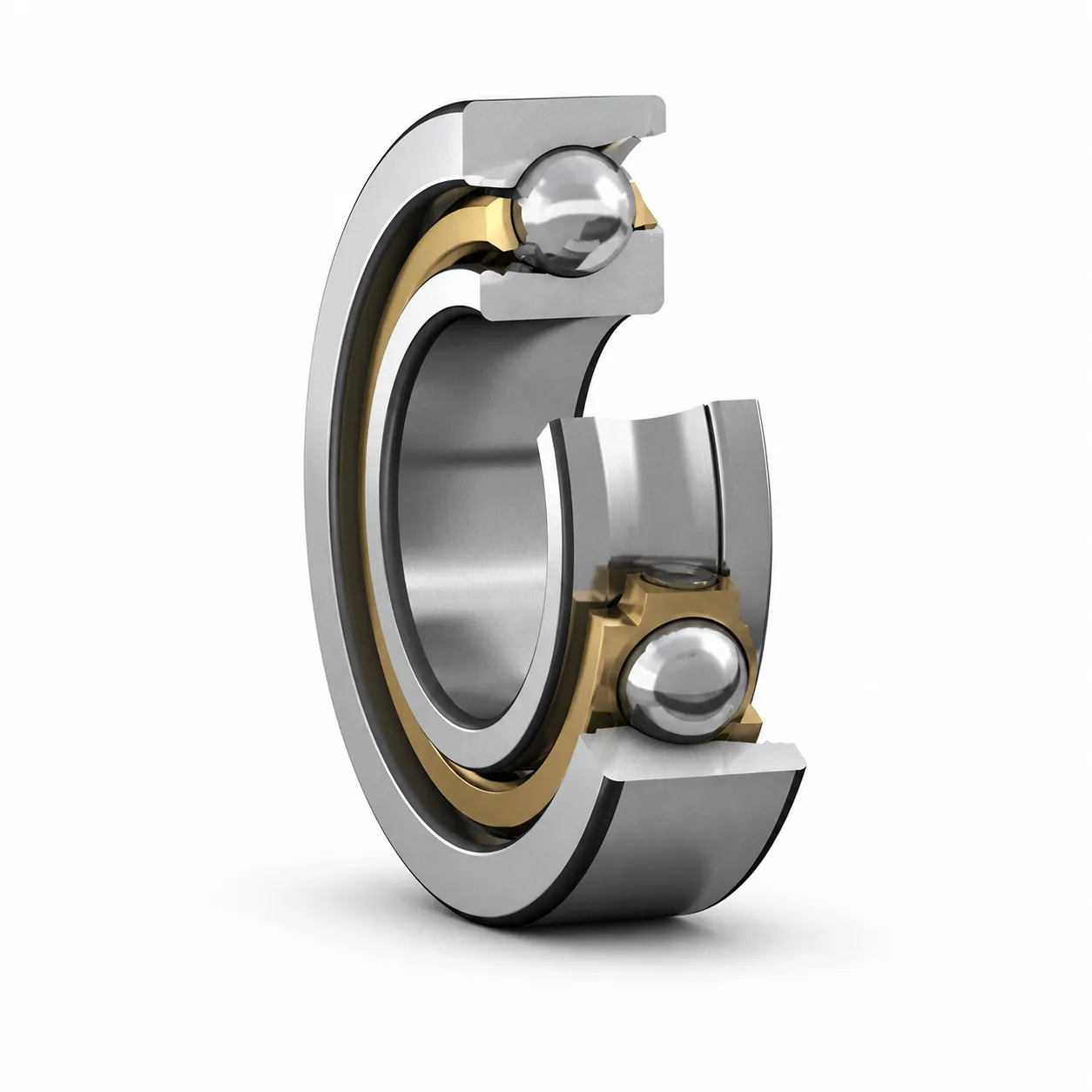

앵귤러 콘택트 볼 베어링
레이디얼 하중 외에 높은 축방향 하중을 전달해야 하는 복합 하중용으로 설계되었으며, 최적의 하중 분배를 위한 접촉각을 갖추고 있습니다.
품질 보증·모든 제품은 출하 전 100% 검사하며, 주문마다 적합성 인증서를 제공합니다.
01
기술 개요
앵귤러 콘택트 볼 베어링은 볼과 궤도면 사이에 접촉각이 형성되어 한 궤도면의 힘을 다른 궤도면으로 일정한 각도로 전달합니다. 따라서 레이디얼 하중과 함께 큰 축방향 하중이 작용하는 복합 하중에 적합합니다. ANDE 제품은 고급 크롬강, 정밀 연삭 궤도면 및 최적화된 접촉 형상을 적용합니다. 공작기계, 펌프 및 산업 설비에서 고속 운전과 정밀한 축 안내가 필요한 용도에 맞춰 단열, 복열 및 조합 베어링으로 공급합니다.
02
주요 특징
접촉각 설계로 레이디얼 및 축방향 복합 하중 지지
정밀 연삭 궤도면으로 고속 회전 가능
단열, 복열 및 조합 배열 구성 가능
강성 축 안내 및 정밀 위치 결정에 적합
크롬강 및 스테인리스강 재질 옵션
03
기술 사양
속성값
형식앵귤러 콘택트 볼 베어링
내경10 mm - 200 mm (표준 범위)
외경30 mm - 360 mm (표준 범위)
폭9 mm - 58 mm (표준 범위)
재질크롬강 AISI 52100 / 스테인리스강 AISI 440C
케이지 형식가공 황동 / 폴리아미드(PA66)
정밀도 등급P5 표준, P4/P2 요청 시
허용 회전수최대 18,000 RPM (크기에 따라 다름)
기본 동정격 하중3 kN - 400 kN
기본 정정격 하중2 kN - 350 kN
적용 표준ISO 15:2017, ISO 492
05
적용 분야
01
공작기계 주축02
펌프 및 압축기03
기어박스 및 감속기04
자동차 휠 허브 및 변속기11
자주 묻는 질문
Q1ANDE 앵귤러 콘택트 볼 베어링은 어떤 접촉각으로 공급합니까?
ANDE의 표준 접촉각은 15°, 25° 및 40°입니다. 15°는 고속 운전에 적합하고, 25°는 레이디얼 하중과 축방향 하중 용량의 균형이 좋으며, 40°는 큰 축방향 하중에 적합합니다.
Q2앵귤러 콘택트 볼 베어링을 단독으로 사용할 수 있습니까?
단열 앵귤러 콘택트 볼 베어링은 한 방향의 축방향 하중만 지지하므로 보통 배면 또는 정면 조합으로 한 쌍을 사용하거나 다른 베어링과 조합합니다. 복열 제품은 하나의 베어링으로 양방향 축방향 하중을 지지할 수 있습니다.
