베어링 내부 틈새: C2–C5 등급과 틈새표

6210 C3 베어링은 18–36 마이크로미터의 레이디얼 내부 틈새를 지닌 채 출하됩니다. 이 베어링을 축에 억지 끼워맞춤으로 장착해 운전하면, 기계가 정상 운전 온도에 이르기 전부터 틈새 대부분이 사라집니다. 주문할 때 지정하는 틈새와 베어링의 실제 운전 틈새 사이의 차이가 내부 틈새 등급이 존재하는 근본 이유이며, 대부분의 선정 오류가 여기서 발생합니다.

레이디얼 내부 틈새(RIC)는 장착 전 무부하 상태에서 한쪽 링이 다른 쪽 링에 대해 레이디얼 방향으로 움직일 수 있는 총 거리입니다. ISO 5753-1은 이를 틈새가 작은 그룹부터 큰 그룹까지 분류합니다. 이 가이드는 대표적인 내경의 실제 마이크로미터 값을 제시하고, 억지 끼워맞춤과 운전 온도가 틈새를 어떻게 줄이는지 보여주며, 계산 예제를 처음부터 끝까지 설명한 뒤 그 결과를 등급 선정 기준으로 정리합니다. 링에 표기된 C3 보조 기호를 먼저 해석해야 한다면 베어링 번호 읽는 법 가이드부터 확인하십시오.

핵심 요약

• 레이디얼 내부 틈새는 ISO 5753-1에 따라 C2 < CN(보통) < C3 < C4 < C5 순의 그룹으로 구분됩니다. DIN 620-4에도 같은 그룹이 동일하게 정의되어 있어 표준이 달라도 같은 표기를 사용합니다.
• CN이 기본값이며 보조 기호가 붙지 않습니다. 6210 C3처럼 보통이 아닌 그룹에만 기호가 표기됩니다. 틈새 그룹이 높을수록 공장 출하 틈새가 더 크다는 뜻이지, 품질이 낮다는 뜻이 아닙니다.
• 운전 틈새는 주문한 값보다 작습니다. 억지 끼워맞춤은 유효 억지량의 약 70–90%만큼 틈새를 줄이며, 내륜 온도가 외륜보다 높으면 틈새가 더 감소합니다. 관계식은 Δe = Δ0 − δf − δt입니다.
• 약간 양의 운전 틈새를 목표로 하십시오. 피로 수명은 약간 음의 값에서 정점을 이루지만, 음의 틈새에서는 예압이 발생해 발열과 소착으로 이어질 수 있으므로 설계자는 0보다 조금 큰 값을 목표로 합니다.
• 습관이 아니라 끼워맞춤과 온도를 기준으로 등급을 고르십시오. 억지 끼워맞춤과 높은 운전 온도에는 틈새가 더 큰 그룹(C3, C4 또는 CM)을, 가벼운 끼워맞춤과 저소음 용도에는 틈새가 더 작은 그룹(C2)을 선택합니다.

레이디얼 내부 틈새란?

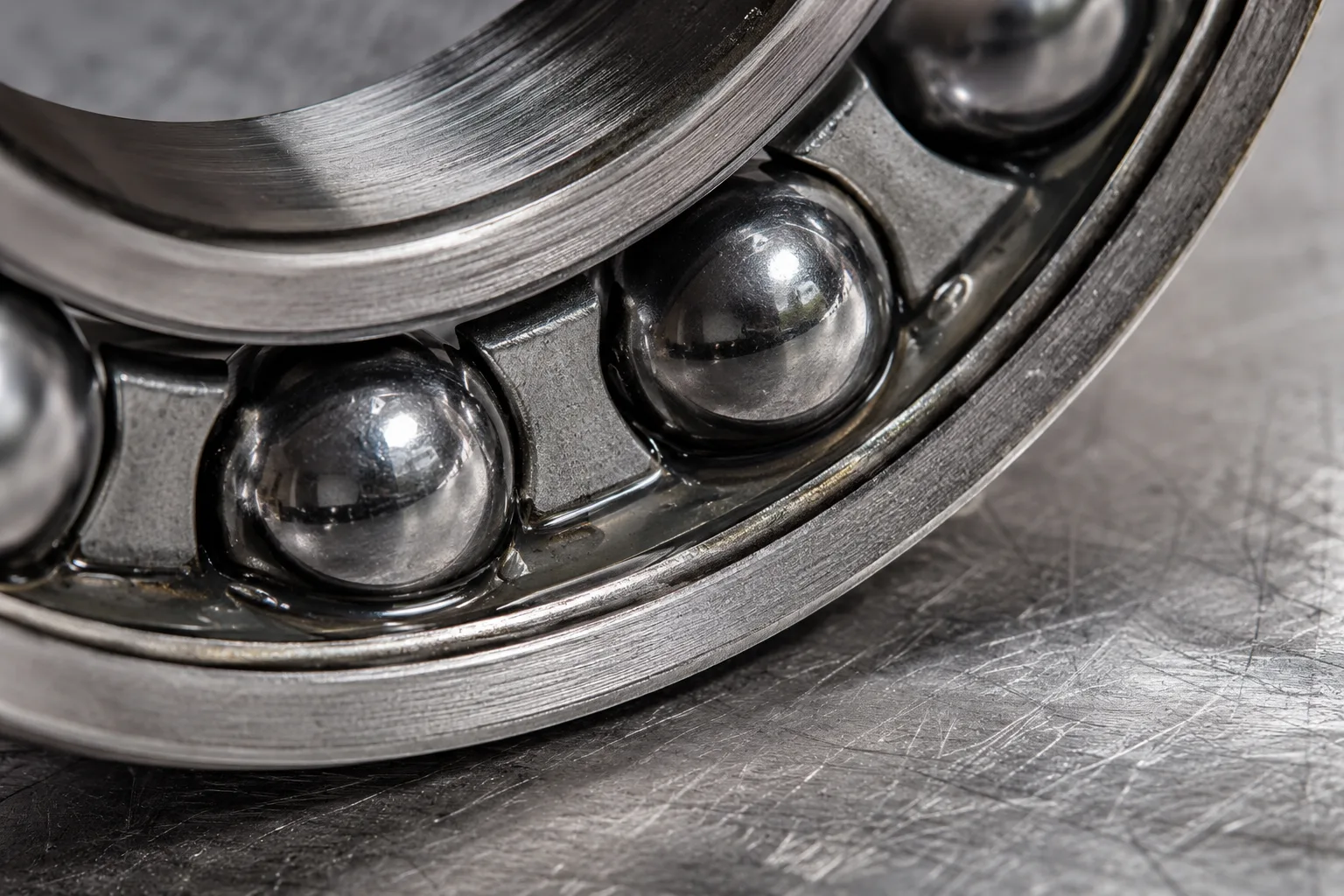

레이디얼 내부 틈새는 베어링을 장착하기 전 무부하 상태에서 한쪽 링이 다른 쪽 링에 대해 레이디얼 방향으로 움직일 수 있는 총 거리입니다. ISO 5753-1은 이를 틈새가 작은 C2부터 CN, C3, C4를 거쳐 틈새가 큰 C5까지의 그룹으로 분류하며, C2보다 틈새가 더 작지만 거의 사용되지 않는 C1도 있습니다. CN은 중간에 위치하며, 틈새 보조 기호를 지정하지 않고 베어링을 주문할 때 적용되는 기본 그룹입니다.

두 가지를 주의해야 합니다. 첫째, CN은 링에 표기되지 않습니다. 호칭에는 보통 그룹이 아닐 때만 틈새 보조 기호가 붙으므로 6210은 CN 베어링이고, 6210 C3은 같은 베어링에서 틈새가 더 큰 사양입니다. 이는 베어링 번호 가이드에서 설명하는 보조 기호 체계와 같습니다. 틈새 코드는 제조사별 표기가 아니라 ISO에 따른 것이므로 SKF, NSK, NTN, FAG에서 동일하게 사용됩니다. 둘째, 이 등급 체계는 레이디얼 내부 틈새에 관한 것입니다. 앵귤러 콘택트 볼 베어링과 테이퍼 롤러 베어링은 축방향 내부 틈새를 기준으로 하며(4점 접촉 볼 베어링은 ISO 5753-2에 정의됨), 레이디얼 내부 틈새 그룹을 고르는 대신 조합 베어링의 축방향 틈새 또는 예압을 조정합니다.

이런 통용성 덕분에 틈새는 호환 검증에서 가장 확인하기 쉬운 층이고, 제조사별로 다른 씰과 케이지 보조 기호가 가장 어려운 층입니다. 베어링 호환 대조 가이드에서 이 세 층을 차례로 짚어 갑니다.

여기서 알아둘 특수 코드가 하나 있습니다. CM은 전동기용 베어링을 위해 허용 범위를 좁힌 틈새 그룹입니다. 전동기는 끼워맞춤과 운전 온도 조건을 명확히 관리할 수 있으므로, 작고 일정한 운전 틈새를 유지해 소음을 줄일 수 있습니다. CM은 CN과 C3 사이에 공장에서 설정한 전동기 전용 틈새 범위입니다.

C2–C5 틈새표 (50 mm 내경 기준, µm)

틈새 그룹은 단일 수치가 아니라 범위이며, 각 범위는 서로 겹칩니다. 6210 깊은 홈 볼 베어링(내경 50 mm, 외경 90 mm)의 ISO 5753-1 레이디얼 내부 틈새 범위는 아래와 같으며, NTN 기술 카탈로그(NTN 카탈로그 2203, 표 8.8)에도 수록되어 있습니다. C3 범위의 하한 부근과 CN 범위의 상한 부근이 겹치므로, "C3이 CN보다 틈새가 크다"는 설명은 그룹 전체를 비교할 때만 맞고 개별 베어링에는 항상 적용되지 않습니다.

대역은 내경 크기에 따라 달라지므로, 항상 실제 내경에 해당하는 행을 읽으십시오. 아래 표는 50 mm 내경과 그 바로 위 크기 대역을 나란히 제시하여 변화 추이를 볼 수 있게 했습니다.

단위 µm, ISO 5753-1 기준 레이디얼 내부 틈새(NTN 카탈로그 2203, 표 8.8).

틈새 등급은 정밀도 등급과 다릅니다

내부 틈새와 정밀도는 서로 다른 표준으로 규정되는 독립적인 사양이며, 둘을 혼동하는 것이 이 주제에서 가장 흔한 오해입니다. 내부 틈새(ISO 5753-1이 정의하는 C2–C5)는 내륜과 외륜이 서로에 대해 움직일 수 있는 거리를 나타냅니다. 정밀도, 즉 공차 등급(ISO 492와 ANSI/ABMA 20이 정의하는 P0, P6, P5 및 ABEC 척도)은 내경, 외경, 폭의 치수 공차와 회전 정확도의 허용 범위를 나타냅니다.

C3 베어링이라는 표기만으로는 그 베어링의 ABEC 등급을 알 수 없습니다. 두 코드는 서로 독립적이며 자유롭게 조합할 수 있습니다. 6205 C3 P5와 같은 호칭은 보통보다 큰 레이디얼 내부 틈새 그리고 높은 회전 정확도를 동시에 갖춘 베어링을 지정합니다. 실제로는 P5 정밀도가 필요한데 C3을 주문하거나, 용도상 틈새만 변경하면 되는데 P5 비용을 지불하는 일은 한 등급이 다른 등급까지 결정한다고 오해한 결과입니다.

중고이거나 표기가 없는 베어링의 실제 틈새를 확인해야 한다면, 장착된 베어링의 잔류 틈새를 필러 게이지로 점검할 수 있습니다. 베어링 측정 방법 가이드에서 이 절차를 설명합니다. 정밀도 등급 간의 실무적 차이와 P5 이상이 실제로 필요한 경우는 ABEC 베어링 등급 가이드를 참고하십시오.

운전 틈새가 주문한 값보다 작은 이유

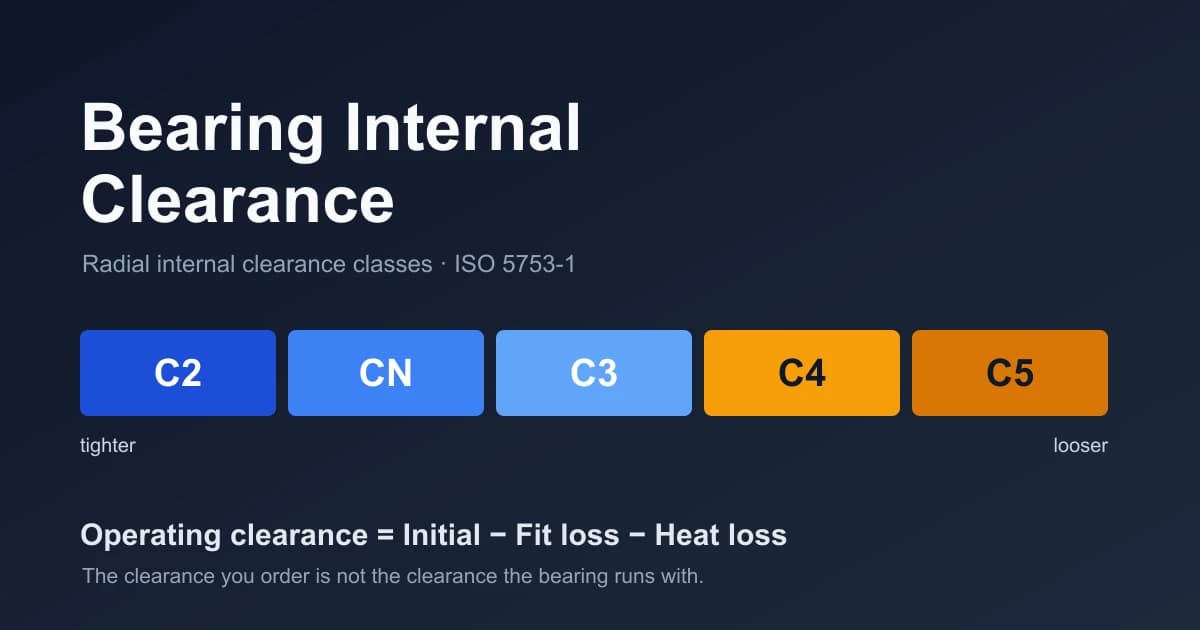

베어링 성능을 좌우하는 값은 카탈로그에 기재된 틈새가 아니라 운전(유효) 틈새, 즉 베어링을 장착한 후 정상 운전 온도에 도달했을 때 남는 내부 틈새입니다. 끼워맞춤과 내·외륜 온도 차가 모두 틈새를 줄이며, 그 관계는 다음과 같은 뺄셈으로 나타납니다(NTN 카탈로그 2203, 식 8.1):

Δe = Δ0 − δf − δt

여기서 Δ0은 카탈로그상의 초기 틈새, δf는 억지 끼워맞춤에 따른 감소량, δt는 내·외륜 온도 차에 따른 감소량입니다. 내부 틈새는 세 상태로 구분됩니다. 장착 전의 초기 틈새, 끼워맞춤 후의 잔류 틈새, 그리고 하중을 받아 정상 운전 온도에 도달한 후의 운전 틈새입니다. NSK도 초기 틈새가 잔류 틈새를 거쳐 유효 틈새가 되는 동일한 과정을 설명합니다.

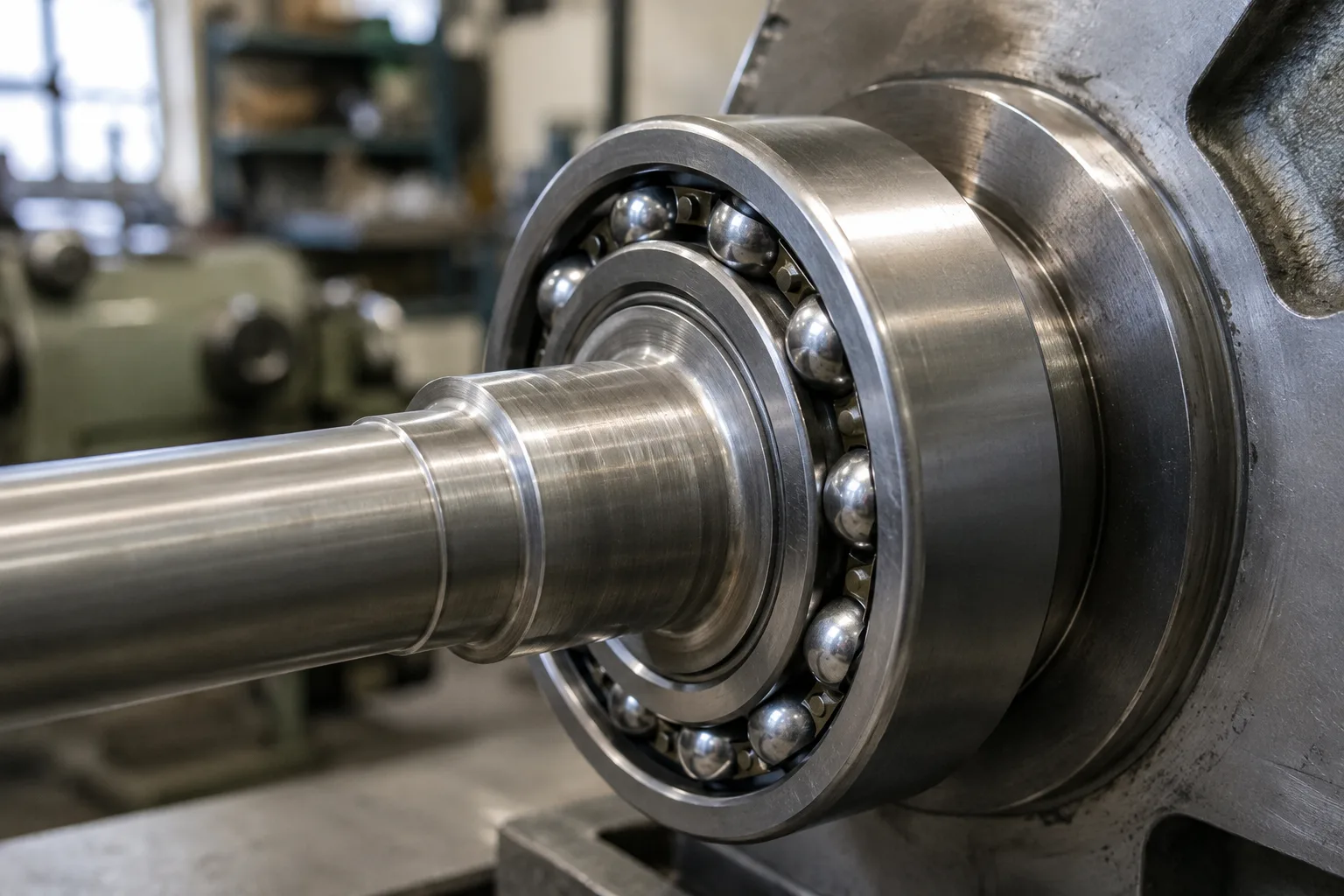

끼워맞춤에 따른 감소량(δf). 내륜을 축에, 또는 외륜을 하우징에 억지 끼워맞춤하면 내륜은 팽창하거나 외륜은 수축하여 레이디얼 내부 틈새가 줄어듭니다. NTN은 이 감소량을 유효 억지량의 약 70–90%(NTN 식 8.2)로 제시하며, 이는 널리 쓰이는 "약 80%" 경험칙의 근거가 됩니다. 억지량이 큰 끼워맞춤은 링의 고정력을 높이고 크리프를 억제하지만, 그만큼 레이디얼 내부 틈새를 줄입니다.

내·외륜 온도 차에 따른 감소량(δt). 대부분의 기계에서 내륜은 열원에 더 가깝고 방열 조건이 불리하므로 운전 온도가 외륜보다 보통 5–10 °C 높습니다. 따라서 내륜이 외륜보다 더 많이 팽창해 레이디얼 내부 틈새가 줄어듭니다. SKF는 이 감소량을 δt = 0.012 × ΔT × dm으로 제시합니다. 여기서 ΔT는 내·외륜 온도 차(°C)이고, dm은 베어링 평균 지름인 (d + D) / 2(mm)입니다. 내·외륜 온도 차가 클수록 이 항이 더 중요해지므로 윤활 방식과 운전 온도도 틈새 선정에 직접 영향을 미칩니다. 베어링 윤활 가이드에서 유막 형성과 온도의 영향을 설명합니다.

계산 예제: CN 주문에서 운전 틈새까지

이 관계식에 실제 수치를 대입하면 틈새 등급이 필요한 이유가 분명해집니다. CN 틈새 등급의 6210 베어링을 축에 억지 끼워맞춤으로 장착하고, 내륜과 외륜의 온도 차가 10 °C인 조건에서 운전한다고 가정하겠습니다. 평균 지름 dm은 (50 + 90) / 2 = 70 mm입니다. 아래 계산에서는 예시값으로 유효 억지량 15 µm를 사용했으며, 끼워맞춤 계수와 온도 계산식은 카탈로그에서 인용했습니다.

Δ0  (CN, 대역 중간값)                = 15 µm
δf  (억지 끼워맞춤에 따른 감소량)     = 0.80 × 15 ≈ 12 µm (유효 억지량의 0.70–0.90배)
δt  (내·외륜 온도 차 10 °C에 따른 감소량) = 0.012 × 10 × 70 ≈ 8.4 µm (dm = (50 + 90) / 2 = 70 mm)

Δe  = Δ0 − δf − δt = 15 − 12 − 8.4 ≈ −5.4 µm → 음수: 베어링에 예압이 걸림

음의 결과는 외부 하중이 가해지기 전부터 전동체에 예압이 걸린다는 뜻입니다. CN 범위의 상한(23 µm)에서도 운전 틈새는 겨우 0을 넘고, 하한(6 µm)에서는 큰 음의 값이 됩니다. 이 끼워맞춤과 내·외륜 온도 차에서는 CN이 적합하지 않습니다. 아래 폭포 차트는 각 요인으로 줄어드는 틈새를 보여줍니다.

이제 동일한 끼워맞춤과 온도 조건을 C3 베어링에 적용해 보겠습니다.

Δ0  (C3, 대역 중간값) = 27 µm
Δe  = 27 − 12 − 8.4 ≈ +6.6 µm → 약간 양수: 목표 범위

축과 온도 조건은 같지만 결과는 정반대입니다. 따라서 억지 끼워맞춤과 높은 운전 온도가 적용되는 용도에서 무조건 CN을 사용하는 것은 적절하지 않습니다. 반대로 보통 수준의 운전 온도와 가벼운 끼워맞춤에서 항상 C3을 선택하는 것도 잘못입니다. 이 경우에는 C3의 운전 틈새가 지나치게 커지기 때문입니다. 틈새 등급은 끼워맞춤과 온도 조건에 맞춰야 하며, 다음 두 절에서 그 선정 기준을 설명합니다.

틈새가 너무 크거나 작을 때: 수명에 미치는 영향

운전 틈새에는 최적점이 있으며, 어느 쪽으로 벗어나도 성능과 수명이 저하됩니다. 이 관계 때문에 운전 틈새를 정확히 계산하고 선정해야 합니다.

틈새가 너무 크면 무부하 영역이 넓어져 매 순간 하중을 분담하는 전동체 수가 줄어듭니다. 이는 진동과 소음을 키우고 피로 수명을 줄이며, 이 때문에 내부 틈새는 베어링 소음 가이드에서 설명하는 소음 관리 변수 중 하나입니다. 틈새가 너무 작거나 음의 값이면 외부 하중이 가해지기 전부터 전동체에 예압이 걸려 접촉 응력이 급증하고 열이 발생하며, 최악의 경우 열 폭주와 소착으로 이어집니다. 이론적으로 피로 수명은 약간 음의 운전 틈새에서 가장 깁니다. 그런데도 설계자가 작은 양의 값을 목표로 하는 이유는 계산 예제에서 보았듯이 실제 끼워맞춤과 온도 편차가 있는 상황에서 음의 틈새를 안정적으로 유지하기 어렵고 위험하기 때문입니다.

이러한 하중권의 변화는 베어링의 정격 수명 산정과 직접 연결됩니다. 무부하 원호가 넓어질수록 실제 하중을 지지하는 전동체 수가 줄어들며, 이 때문에 운전 틈새가 동하중과 정하중에서 설명하는 피로 수명에 영향을 줍니다. 틈새를 잘못 선정해 현장에서 고장이 발생하면 대개 궤도면 손상과 이상 발열로 나타납니다. 베어링 고장 분석에서는 이러한 증상을 ISO 15243의 전체 분류 체계 안에서 설명하고, 열간 스트립 압연기 베어링 고장 분석에서는 실제 현장 사례를 통해 보여 줍니다.

틈새 등급 선정 방법

먼저 베어링이 장착되어 정상 운전 온도에 도달했을 때 약간 양의 운전 틈새를 확보한다는 목표를 세웁니다. 그런 다음 끼워맞춤과 온도에 따른 감소량을 역산해 이 목표에 맞는 공장 출하 틈새 등급을 찾습니다. 아래 의사결정 흐름은 일반적인 조건을 정리한 것입니다.

음의 틈새가 항상 결함인 것은 아닙니다. 의도적으로 제어한 작은 음의 틈새를 예압이라고 합니다. 앵귤러 콘택트 볼 베어링과 테이퍼 롤러 베어링은 축계의 강성을 높이고 유격을 없애기 위해 예압을 설정합니다. 이들 베어링은 레이디얼 내부 틈새 그룹을 고르는 대신 축방향 예압을 조정하므로, 앵귤러 콘택트 베어링과 테이퍼 롤러 베어링과 원통 롤러 베어링 가이드에서는 예압을 카탈로그 보조 기호가 아닌 장착 조정값으로 설명합니다.

끝으로, 그룹 명칭은 여러 표준에서 공통으로 사용되므로 한 체계로 작성된 사양을 다른 체계와 명확하게 대응시킬 수 있습니다.

레이디얼 내부 틈새 그룹은 ISO 5753-1과 DIN 620-4에 동일하게 정의되어 있으며, 북미 값은 ANSI/ABMA 20에 규정되어 있습니다.

자주 묻는 질문

Q: 베어링에서 내부 틈새란 무엇입니까?

내부 틈새는 한쪽 링이 다른 쪽 링에 대해 움직일 수 있는 총 거리입니다. 레이디얼 내부 틈새는 그 움직임을 장착 전 무부하 상태에서 레이디얼 방향으로 측정한 값입니다. ISO 5753-1은 이를 틈새가 작은 순서에서 큰 순서로 C2 < CN(보통) < C3 < C4 < C5 그룹으로 분류합니다.

Q: C3 틈새와 보통(CN) 틈새의 차이는 무엇입니까?

C3은 CN보다 레이디얼 내부 틈새가 큰 그룹입니다. 6210(내경 50 mm)의 경우 ISO 5753-1 기준으로 CN은 6–23 µm, C3은 18–36 µm이므로 두 범위는 서로 겹칩니다. C3은 억지 끼워맞춤이나 운전 중 내·외륜 온도 차로 틈새가 지나치게 줄어드는 것을 보완하기 위해 선택하는 것이지, 품질이 더 높은 베어링이어서 선택하는 것은 아닙니다.

Q: C3 틈새가 항상 CN보다 좋습니까?

아닙니다. 보통 운전 온도와 가벼운 끼워맞춤에서는 C3의 운전 틈새가 너무 커져 무부하 영역이 넓어지고, 소음과 진동이 증가하며, 피로 수명이 줄어듭니다. C3은 끼워맞춤과 내·외륜 온도 차로 줄어드는 틈새가 커서 초기 틈새가 더 큰 그룹이 필요할 때만 적합합니다. 무조건 큰 틈새 그룹을 선택하지 말고 용도에 맞는 등급을 고르십시오.

Q: C4 틈새는 무슨 의미이며 언제 필요합니까?

C4는 C3보다 레이디얼 내부 틈새가 큰 그룹입니다. 6210의 경우 ISO 5753-1 기준으로 30–51 µm입니다. 매우 높은 운전 온도, 큰 내·외륜 온도 차 또는 억지량이 큰 끼워맞춤으로 인해 틈새가 크게 줄어들어 CN이나 C3으로는 운전 틈새가 음수가 되는 경우에 필요합니다.

Q: 억지 끼워맞춤과 운전 온도는 어떻게 틈새를 줄입니까?

둘 다 초기 틈새에서 차감됩니다. Δe = Δ0 − δf − δt. 억지 끼워맞춤에 따른 감소량(δf)은 유효 억지량의 약 70–90%이고, 내·외륜 온도 차에 따른 감소량은 δt = 0.012 × ΔT × dm입니다. 여기서 dm은 베어링 평균 지름입니다. 실제 운전 틈새는 항상 카탈로그의 초기 틈새보다 작습니다.

결론

내부 틈새는 베어링이 정격 수명까지 정숙하게 운전할지, 아니면 과열되어 소착될지를 좌우하는 작은 수치입니다. 핵심 원칙은 다음과 같습니다.

• 주문하는 값, 즉 ISO 5753-1 기준 C2에서 C5까지는 초기 틈새입니다. 운전 틈새는 끼워맞춤과 내·외륜 온도 차로 인해 더 작아집니다.
• 끼워맞춤과 온도를 보고 등급을 고르되, Δe = Δ0 − δf − δt로 어디에 도달하는지 확인하십시오. 약간 양의 값을 목표로 하십시오.
• CN이 기본값입니다. 억지 끼워맞춤과 높은 운전 온도에는 C3, C4 또는 CM을 검토하고, 저소음이나 정밀 위치 결정이 중요한 가벼운 끼워맞춤에서만 C2를 검토하십시오.
• 틈새 등급과 정밀도 등급은 별개의 사양입니다. C3 베어링은 어떤 ABEC 등급이든 될 수 있습니다.

축·하우징 끼워맞춤, 회전 속도, 운전 온도가 정해진 용도에 맞춰 베어링을 선정하고 있으며 발주 전에 잔류 틈새 계산으로 등급을 검증받고 싶다면, 적용 조건을 ANDE Bearing 엔지니어링팀에 보내 주십시오. 권장 그룹과 예상 운전 틈새를 회신해 드리겠습니다. 필요한 치수의 제품을 먼저 찾으려면 깊은 홈 볼 베어링 제품을 참고하십시오.
