압연기 롤 넥에 잘못된 베어링 구조를 선택하면 정비 주기가 짧아지는 데서 그치지 않습니다. 전체 생산 라인이 멈춥니다. 4열 테이퍼 롤러 베어링과 4열 원통 롤러 베어링은 각각 근본적으로 다른 엔지니어링 문제를 해결하기 위해 설계되었습니다. 압연기 스탠드에 맞지 않는 유형을 적용하는 것은 구매 또는 유지보수 팀이 저지를 수 있는 가장 비용이 큰 실수 중 하나입니다. 열연 라인의 비계획 정지 1시간이 수년간의 베어링 원가 절감 효과를 단번에 날려버릴 수 있기 때문에, 이 선정은 엔지니어링 결정인 동시에 재무적 결정입니다.
이 가이드는 두 베어링의 구조적 차이와 압연기 가동률에 큰 영향을 미치는 성능 변수를 비교합니다. 목적은 각 압연기 스탠드에 맞는 베어링을 선정할 수 있는 실무 기준을 제시하는 것입니다.
핵심 요약
- 레이디얼 및 축방향 복합 하중이 큰 조압연·중간 압연 스탠드에는 4열 테이퍼 롤러 베어링을 사용하십시오.
- 축방향 하중을 별도 베어링 없이 지지하는 것보다 속도와 순수 레이디얼 하중 용량이 더 중요한 사상압연 스탠드에는 4열 원통 롤러 베어링을 사용하십시오.
- 슬래브는 약 2,300–2,400°F로 열연 라인에 진입하며(AIST), 초크는 그 복사열 환경 안에서 작동합니다.
- 어느 구조도 모든 조건에서 우수하지는 않습니다. 하중 프로파일, 속도 범위, 초크 설계가 서로 부합해야 합니다.
롤 넥 베어링의 운전 조건
롤 넥 베어링은 가혹한 열 및 하중 조건에서 운전됩니다. 슬래브는 재가열 단계에서 2,300–2,400°F로 열연 라인에 진입하며, 사상 압연을 마친 스트립은 1,000–1,300°F에서 권취됩니다(AIST). 이 열은 베어링이 장착된 초크로 복사됩니다. 밀 스케일, 물, 공정 이물질도 노출면으로 침투합니다. 각 베어링은 수백 톤의 레이디얼 하중을 지지하며 조업 기간 내내 시간당 수천 회의 하중 사이클을 견딥니다.
이러한 환경에서 롤 넥 베어링은 생산 스탠드의 핵심 부품입니다. 베어링이 고장 나면 스탠드가 멈춥니다. 따라서 베어링 구조 선정의 기준은 단가가 아니라 각 스탠드의 하중 특성이어야 합니다.
4열 테이퍼 롤러 베어링은 철강, 알루미늄, 동 등 금속 압연 설비의 복합 하중 위치에 널리 적용됩니다. 4열 원통 롤러 베어링은 거의 전적으로 금속 압연 산업에서 사용되며 사상압연 스탠드에서 무거운 레이디얼 하중을 지지합니다. 적합한 구조는 각 스탠드의 하중 프로파일에 따라 결정됩니다.

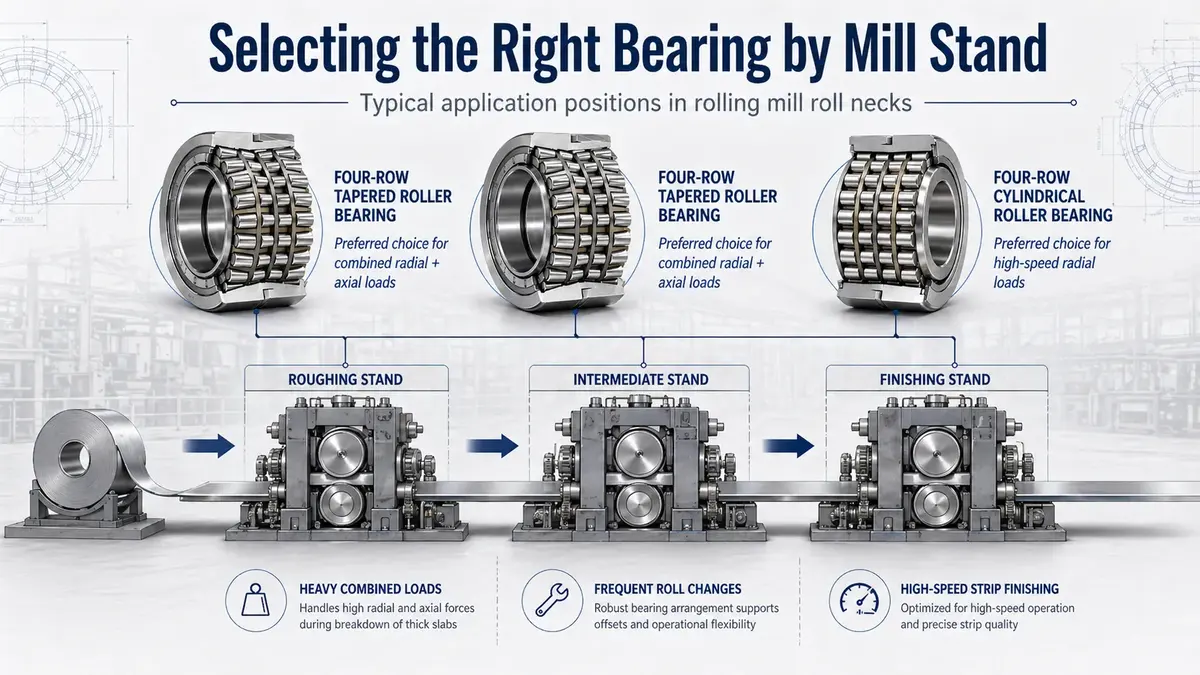

압연기에는 어떤 베어링이 사용됩니까? 롤 넥에는 주로 4열 테이퍼 롤러 베어링과 4열 원통 롤러 베어링을 사용합니다. 테이퍼 구조는 하나의 조립체에서 레이디얼 및 축방향 하중을 함께 지지하므로 조압연·중간 압연 스탠드에 적합합니다. 원통 구조는 순수 레이디얼 하중 용량과 속도에 특화되어 사상압연 스탠드에 주로 적용됩니다. 대부분의 압연기 라인은 스탠드 위치에 따라 두 형식을 모두 사용합니다.
4열 테이퍼 롤러 베어링은 언제 지정해야 합니까?

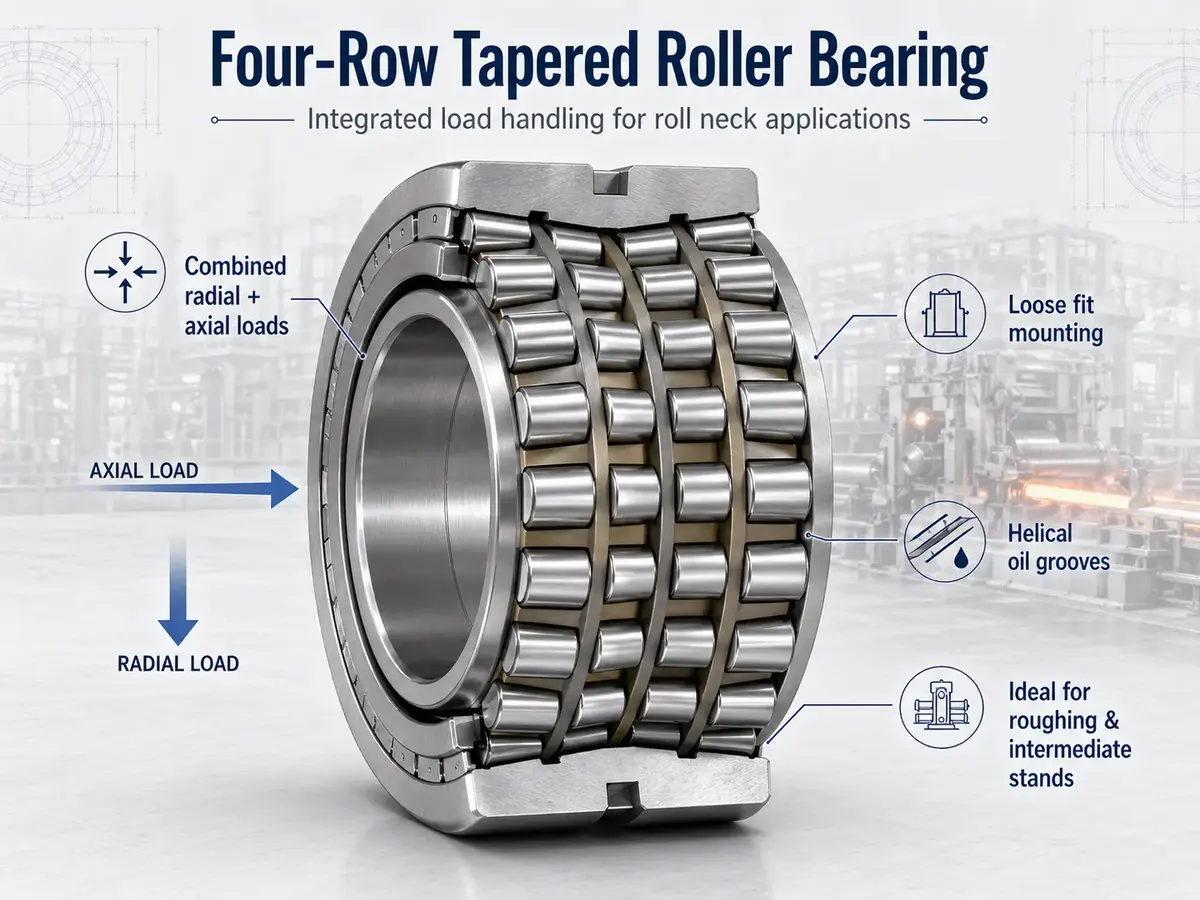

4열 테이퍼 롤러 베어링의 결정적인 장점은 하나의 조립체에서 레이디얼과 축방향 하중을 동시에 지지할 수 있다는 점입니다. 조압연기와 중간 압연기에서는 방향 전환, 빌렛 진입력, 롤 시프팅으로 복잡한 다방향 하중이 발생합니다. 테이퍼 구조는 보조 스러스트 부품 없이 이 모든 하중을 지지합니다.
단일 베어링으로 복합 하중 지지
테이퍼 형상 자체가 축방향 하중을 지지하므로 롤 넥 조립체에 별도의 스러스트 칼라나 보조 축방향 베어링 세트를 설계할 필요가 없습니다. 부품 수가 줄면 고장 요인이 감소하고 치수 관리가 쉬워지며 하우징 내경 구조도 단순해집니다. 시스템을 복잡하게 만들지 않으면서 가장 넓은 하중 범위를 지지하는 형식이 테이퍼 롤러 베어링입니다. 따라서 압연기 라인에서 하중이 가장 큰 스탠드의 기본 선택으로 사용됩니다.
신속한 롤 교체를 위한 헐거운 끼워맞춤 장착
4열 테이퍼 롤러 베어링은 일반적으로 롤 넥에 의도적으로 헐거운 끼워맞춤을 적용합니다. 억지 끼워맞춤은 고정 기계에는 적합하지만 한 교대에 롤을 여러 번 교체해야 하는 설비에서는 불리합니다. 헐거운 끼워맞춤을 적용하면 정비 작업자가 특수 인출 공구 없이 롤 조립체를 신속하게 분리하고 다시 장착할 수 있습니다. 반복 교체 과정에서 베어링 내경과 롤 넥 표면도 보호됩니다.
나선형 오일 홈: 크리프 억제가 중요한 이유
롤 넥 베어링 사양에서 중요한 설계 요소는 베어링 내경에 가공된 나선형 오일 홈입니다. 고객사 압연기 사례를 보면 구매 가격을 낮추는 과정에서 가장 자주 축소되는 사양이 나선형 홈 형상입니다. 이 홈은 내륜과 축 사이에 윤활유가 흐르게 해 롤 넥 크리프라는 미세 미끄럼 현상을 억제합니다. 크리프를 방치하면 내경과 축에 프레팅 마모가 발생해 수리 비용이 커집니다. 엄격한 치수 공차로 제작하는 4열 테이퍼 롤러 베어링에는 나선형 홈이 표준으로 적용됩니다. 저품질 대체품에서 이 사양이 빠지면 마모 위험이 분명히 커집니다.
테이퍼 설계의 한계
가장 큰 한계는 속도입니다. 테이퍼 형상의 리브와 롤러가 접촉하는 부분은 회전 속도가 높아지면 추가 열을 발생시킵니다. 이는 생산 속도가 높은 사상 압연에서 실질적인 제약입니다. 또한 테이퍼 베어링은 장착할 때 예압을 정밀하게 설정해야 하므로 롤 교체 공정이 늘어나고, 더 견고하면서 공차가 엄격한 초크 구조가 필요합니다. 순수 레이디얼 하중이 지배적인 고속 용도에서는 이러한 복잡성에 비례하는 이점을 얻기 어렵습니다.
원통 롤러 베어링이 더 나은 경우는 언제입니까?

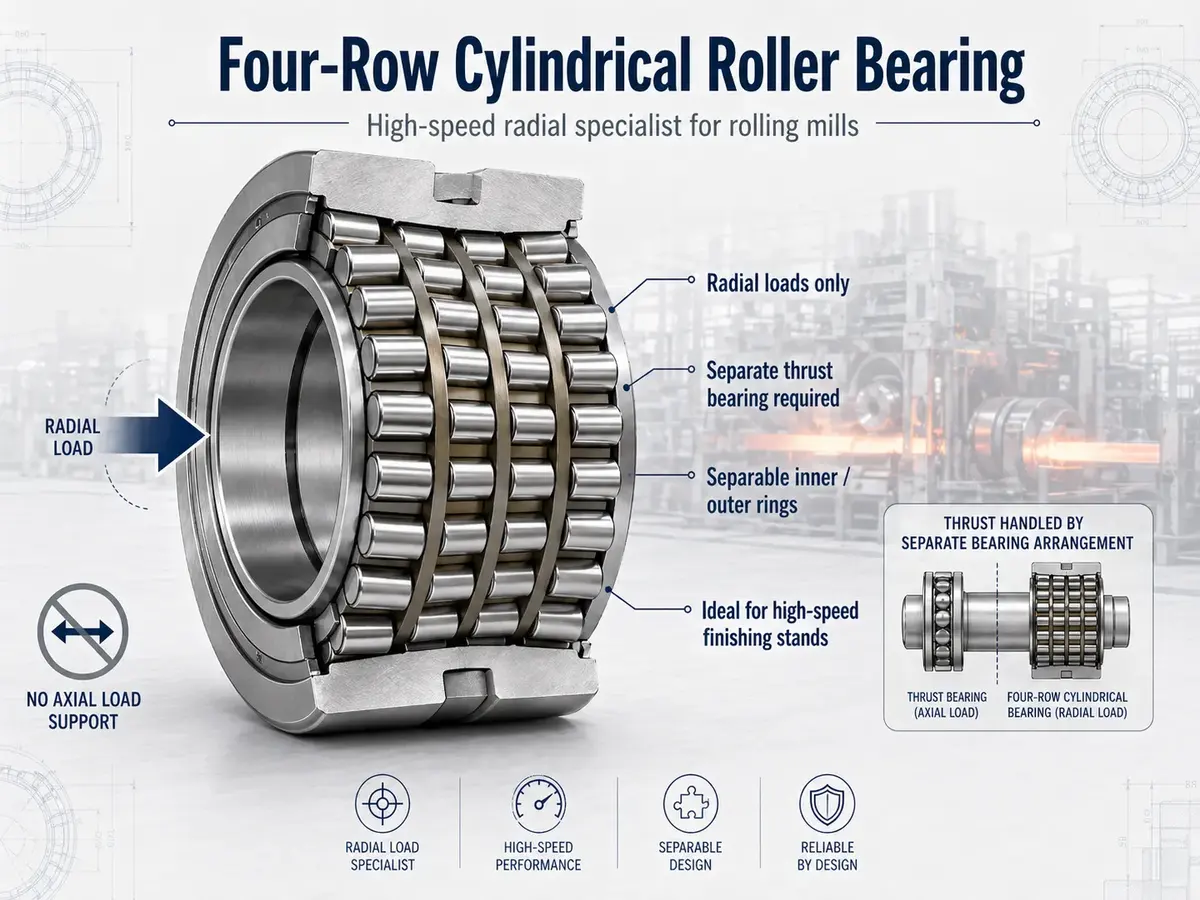

테이퍼 구조가 복합 하중 문제를 해결한다면 4열 원통 롤러 베어링은 고속에서 최대의 레이디얼 하중을 지지하는 데 최적화되어 있습니다. 그 선택을 발주로 옮기는 일은 별개의 문제입니다. 이 형식 하나가 서로 호환되지 않는 세 가지 번호 체계로 유통되기 때문이며, 자세한 내용은 FC, FCD, FCDP 읽는 방법에서 다룹니다.
우수한 레이디얼 하중 용량
4열 원통 롤러 베어링은 매우 큰 레이디얼 하중을 효율적으로 지지하도록 설계됩니다. 롤러가 궤도면의 전체 길이에 걸쳐 선접촉하므로 점접촉 방식보다 훨씬 넓은 면적에 하중이 분산됩니다. 레이디얼 하중 전용이므로 축방향 하중을 지지하려면 별도의 스러스트 베어링을 조합해야 합니다. 압하력이 주로 레이디얼 방향으로 작용하는 고속 사상압연기에서는 이러한 특성이 긴 사용 수명과 낮은 발열로 이어집니다.
스러스트 베어링 요건
레이디얼 하중에 특화된 만큼 구조적인 부담도 따릅니다. 원통 롤러 베어링은 단독으로 축방향 하중을 지지할 수 없습니다. 모든 배열에 압연 중 발생하는 축방향 하중을 받는 깊은 홈 또는 앵귤러 콘택트 볼 베어링을 추가해야 합니다. 이에 따라 부품 수와 하우징의 복잡성, 정비 항목이 늘어납니다. 축방향 하중이 원통 롤러 베어링으로 유입되어 조기 고장을 일으키지 않도록 전체 시스템을 설계해야 합니다.
속도 성능과 분리형 설계
원통 롤러 베어링은 고속 운전에 강합니다. 마찰이 작아 빠른 가속·감속 사이클에 적합하며, 생산 속도가 중요한 사상압연기에서 이점이 큽니다. 내륜과 외륜을 분리할 수 있어 유지보수도 쉽습니다. 작업자는 조립체 전체를 건드리지 않고 개별 부품을 분리해 검사하고 세척할 수 있습니다. 2000년대 초에 출시된 SKF Explorer 원통 롤러 베어링은 이전 표준 제품보다 최대 3배의 사용 수명을 제공합니다. 이 개선은 청정도가 높은 강재, 정교한 열처리, 엄격한 제조 공차, 향상된 표면 조도에서 비롯되었습니다 (SKF Evolution).
원통 설계의 한계
핵심 한계는 축방향 하중을 단독으로 지지할 수 없다는 점입니다. 롤 시프팅, 빌렛 캠버, 하중 방향 변화로 상당한 축방향 힘이 발생하는 위치에서는 원통 구조만 사용할 수 없습니다. 보조 스러스트 베어링 배열이 필요해 시스템과 유지보수가 복잡해집니다. 원통 롤러 베어링은 압연기 라인 전체에 두루 적용하기보다 속도가 중요한 사상압연 스탠드에 특화됩니다.
테이퍼와 원통 롤러 베어링의 성능 비교
원통 롤러 베어링과 테이퍼 롤러 베어링의 차이는 결국 각 구조가 하중 방향에 대응하는 방식입니다. 압연기 가동률을 결정하는 변수들에 대한 비교는 다음과 같습니다.
| 요소 | 4열 테이퍼 롤러 베어링 | 4열 원통 롤러 베어링 |
|---|---|---|
| 하중 유형 | 레이디얼 + 축방향 복합 하중(단일 조립체에서 지지) | 레이디얼 전용 — 별도 스러스트 베어링 필요 |
| 최적 압연기 위치 | 조압연기 및 중간 압연기 | 고속 사상압연기 |
| 롤 교체 속도 | 빠름(헐거운 끼워맞춤 장착, 인출 공구 불필요) | 빠름(분리형 내·외륜) |
| 하우징 복잡성 | 견고한 초크 설계, 정밀한 예압 설정 | 허용 공차가 비교적 넓은 하우징 형상 |
| 속도 허용 범위 | 보통(고회전수에서 리브-롤러 접촉부 발열) | 우수(저마찰, 빠른 가감속) |
| 축방향 하중 처리 | 내장형, 보조 베어링 불필요 | 보조 앵귤러 콘택트 또는 깊은 홈 베어링 필요 |
| 적합 용도 | 롤 시프팅, 빌렛 진입력, 복합 하중 조건 | 고처리량 스트립 사상 압연, 속도 중심 운전 |
하중 방향: 근본적인 분기점
가장 중요한 차이는 하중 방향입니다. 4열 테이퍼 롤러 베어링은 하나의 조립체에서 레이디얼 및 축방향 복합 하중을 지지합니다. 테이퍼 접촉 형상에서 내부 축방향 성분이 발생하므로 스러스트 하중도 자연스럽게 지지합니다. 원통 롤러 베어링은 레이디얼 하중 용량이 뛰어나지만 축방향 하중에는 별도의 스러스트 베어링 배열이 필요합니다. 축방향 하중이 원통 롤러 베어링에 걸리지 않도록 이 배열을 신중하게 설계해야 합니다. 일반적인 경향이 아니라 수치로 나타낸 형식별 축방향 허용 한계는 축방향 하중과 레이디얼 하중 가이드에서 확인할 수 있습니다. 리브가 있는 위치 결정측 원통 롤러 베어링의 한계는 Fₐ ≤ 0.5 Fᵣ이고, 비위치 결정측 베어링의 한계는 0입니다.
속도: 각 구조가 강점을 발휘하는 영역
원통 롤러 베어링은 속도가 중요한 용도에서 우위에 있습니다. 선접촉 구조와 고속에서의 낮은 발열 때문에 사상압연 스탠드에 적합합니다. 테이퍼 롤러 베어링은 속도가 높아지면 리브와 롤러 사이의 미끄럼이 증가하고 추가 발열이 성능 상한을 제한합니다. 반면 범용성은 테이퍼 구조가 더 높습니다. 더 넓은 속도와 하중 범위에서 안정적으로 운전되므로 압연기 라인의 여러 위치에 적용할 수 있습니다.
장착과 유지보수의 복잡성
롤 교체 시간은 생산성에 직접 영향을 줍니다. 원통 롤러 베어링은 내륜과 외륜을 분리할 수 있어 롤 분리가 쉽습니다. 4열 테이퍼 롤러 베어링은 장착할 때 예압을 정밀하게 설정해야 합니다. 공정은 늘어나지만 사용 수명 동안 성능을 일정하게 유지할 수 있습니다. 예압 요건은 하우징 설계에도 영향을 줍니다. 테이퍼 베어링에는 더 견고하고 공차가 엄격한 초크 구조가 필요하지만 원통 베어링 배열은 하우징 형상의 허용 범위가 비교적 넓습니다.
롤 넥 베어링의 사용 수명을 좌우하는 다른 요인
올바른 구조를 고르는 것은 첫 단계일 뿐입니다. 롤 넥 베어링의 사용 수명을 충분히 확보하려면 제조 품질, 윤활 관리, 표면 건전성, 상태 모니터링이 모두 뒷받침되어야 합니다.
제조 일관성
고응력 압연기 환경에서는 베어링 간 편차가 가동률을 직접 떨어뜨립니다. 인증된 제조 공정은 엄격한 치수 공차와 일관된 재료 특성을 확보하며, 이는 베어링이 시간당 수천 회의 극한 레이디얼 하중 사이클을 견뎌야 할 때 매우 중요합니다. 내부 형상의 일관성은 전동체 사이의 하중 분포에 직접 영향을 줍니다. 따라서 인증된 제조 공정은 선택 사양이 아니라 기본 요건입니다.
위치별 윤활 전략
높은 속도로 운전되는 사상압연기 용도에서는 열 부하 하에서도 안정적인 윤활막을 유지해 주는 오일 미스트 또는 순환 오일 시스템이 유리합니다. 조압연기의 작업 롤 위치는 회전 속도가 낮아 개방형 베어링에 그리스 윤활을 적용해도 일반적으로 충분합니다. 테이퍼와 원통 형식 모두 해당 위치에 맞는 윤활 전략이 필요합니다. 압연 라인 전체에 통용되는 단일한 방법은 없습니다.
표면 마감과 예측 모니터링
궤도면의 표면 조도는 시동 과도 상태에서 전동체와 궤도면 사이에 유체역학적 윤활막이 형성되는 정도를 직접 좌우합니다. 이때 금속 접촉 위험이 가장 큽니다. 롤 넥 온도와 진동 특성을 모니터링하면 궤도면 피로, 윤활제 열화, 정렬 불량의 진행을 조기에 발견할 수 있습니다. 당사가 지원하는 압연기에서는 온도 추세 분석으로 윤활 문제가 치명적인 박리로 확대되기 전에 반복적으로 발견되었습니다. 이러한 방법은 배열과 관계없이 두 베어링 형식에 모두 적용됩니다.
귀사의 압연기 스탠드에 맞는 베어링 선정
결정 기준은 하중 프로파일과 속도 요건입니다. 4열 테이퍼 롤러 베어링은 작업 롤을 자주 교체하면서 레이디얼 및 축방향 복합 하중을 받는 위치에 적합합니다. 방향성 하중이 상시 작용하는 조압연·중간 압연 스탠드가 여기에 해당합니다. 4열 원통 롤러 베어링은 사상압연 스탠드에 필요한 레이디얼 정밀도와 속도 성능을 제공합니다. 최대 생산 속도를 얻는 대신 보조 스러스트 베어링 배열이 필요합니다.
어느 구조도 모든 조건에서 우수하지는 않습니다. 각 압연기 스탠드의 하중 프로파일, 속도 범위, 조업 주기에 맞는 베어링을 골라야 합니다. 선정 단계에서 윤활, 장착, 모니터링 절차까지 함께 검토해야 정격 성능을 실제 가동률로 이어 갈 수 있습니다.
자주 묻는 질문
Q: 4열 원통 롤러 베어링이 축방향 하중을 일부라도 견딜 수 있습니까?
견딜 수 없습니다. 4열 원통 롤러 베어링은 레이디얼 하중 전용으로 설계됩니다. 선접촉 구조는 매우 큰 레이디얼 힘을 효율적으로 분산하지만 롤러 자체는 축방향 움직임을 구속하지 못합니다. 따라서 깊은 홈 볼 베어링이나 앵귤러 콘택트 볼 베어링 조합 같은 보조 스러스트 베어링이 필요합니다. 이 보조 베어링이 롤 시프팅, 빌렛 캠버, 하중 방향 변화에서 발생하는 축방향 힘을 지지합니다. 축방향 하중이 원통 롤러 베어링에 전달되면 궤도면 손상과 조기 고장이 빠르게 진행됩니다.
Q: 원통 롤러 베어링이 조압연기에서도 사용될 수 있습니까?
가능한 경우는 매우 드물며, 스탠드가 축방향 하중을 별도로 지지하도록 설계된 경우에 한합니다. 조압연 스탠드에는 빌렛 진입, 롤 시프팅, 역방향 운전으로 큰 방향성 하중이 발생하므로 축방향 하중을 자체 지지하는 테이퍼 구조가 유리합니다. 원통 롤러 베어링을 적용하려면 견고한 보조 스러스트 베어링 배열, 축방향 하중을 분리하는 정밀한 하우징 설계, 교차 하중을 방지하는 엄격한 유지보수가 필요합니다. 조압연 스탠드는 회전수가 낮아 시스템 복잡성에 비해 속도 이점이 작으므로 대부분 4열 테이퍼 롤러 베어링을 사용합니다.
Q: 테이퍼 롤 넥 베어링에서 나선형 오일 홈은 왜 중요합니까?
베어링 내경에 가공된 나선형 오일 홈은 내륜과 축 사이의 미세 미끄럼 현상인 롤 넥 크리프를 억제합니다. 이 홈은 내륜 내경과 축의 접촉면에 윤활유를 지속적으로 공급해 크리프가 프레팅 마모로 이어지는 조건을 차단합니다. 홈이 없으면 하중 사이클이 반복될 때 내륜이 축에 대해 서서히 이동하여 두 표면이 모두 손상됩니다. 품질 기준을 충족하는 4열 테이퍼 롤러 베어링에는 나선형 오일 홈이 표준으로 적용됩니다. 저품질 제품에서는 이 홈을 생략하는 경우가 많으며, 운전 중 마모가 빨라지는 결과로 이어집니다.
Q: 예압 설정은 테이퍼 베어링의 사용 수명에 어떤 영향을 줍니까?
예압은 네 열의 롤러에 하중이 어떻게 분포하는지를 결정합니다. 예압이 부족하면 내부 틈새가 생겨 방향 전환 때 롤러가 궤도면에서 미끄러지고 국부 마모가 발생합니다. 반대로 예압이 지나치면 마찰과 발열이 늘어나 윤활제 열화와 궤도면 피로가 빨라집니다. 베어링 제조사 사양에 따라 장착할 때 예압을 정확히 설정하면 하중이 고르게 분포하고 열 거동을 예측할 수 있습니다. 롤 넥 초크는 열 사이클과 롤 교체 후에도 그 예압이 유지되도록 설계해야 합니다. 테이퍼 베어링 배열에 원통 배열보다 더 견고하고 엄격한 공차의 초크가 필요한 이유 중 하나입니다.
Q: 같은 압연기 트레인에 두 베어링 유형을 함께 사용하는 것이 일반적입니까?
일반적입니다. 현대식 열연 라인은 대부분 조압연·중간 압연 스탠드에 4열 테이퍼 롤러 베어링을, 사상압연 스탠드에 4열 원통 롤러 베어링을 사용합니다. 두 구조는 경쟁 관계가 아니라 서로 다른 문제를 해결합니다. 잘 설계된 압연기 라인은 각 베어링을 가장 적합한 위치에 배치합니다. 두 형식을 모두 조달해야 하므로 구매 업무는 복잡해지지만, 정비 주기가 길어지고 사상압연 처리량이 늘어나는 이점이 대부분 재고 관리 부담을 상쇄합니다.
핵심 요약
- 복합 하중이 작용하고 롤을 자주 교체하는 조압연·중간 압연 스탠드에는 4열 테이퍼 롤러 베어링을 적용하십시오.
- 고속으로 운전되고 레이디얼 하중이 지배적인 사상압연 공정에는 원통 롤러 베어링을 선택하십시오.
- 두 베어링 유형 모두 정격 수명을 달성하려면 적절한 예압, 윤활, 하우징 설계가 필요합니다.
- 4열 테이퍼 롤러 베어링의 장점(단일 조립체의 복합 하중 지지, 헐거운 끼워맞춤 장착, 나선형 오일 홈)은 일관된 제조 품질이 뒷받침될 때만 실제로 실현됩니다.
- 베어링은 시스템 관점에서 선정해야 합니다. 하중 프로파일, 속도, 윤활, 하우징 설계가 서로 부합하는지 확인한 뒤 결정하십시오.
선정과 유지보수 지침을 포함한 모든 압연기 베어링 유형의 개요는 압연기 베어링 종합 가이드를 참조하십시오. 전체 압연기 베어링 제품군을 둘러보시거나, 귀사의 특정 압연기 구성에 대한 기술 상담을 위해 엔지니어링 팀에 문의하십시오.
