Bạn tháo một vòng bi khỏi bộ mã hóa bị hỏng và thấy mã R188 khắc trên vòng. Vòng bi thay thế mà đồng nghiệp tìm được lại mang mã MR104. Chúng có phải cùng một chi tiết không? Một mã biểu thị đường kính lỗ theo đơn vị 1/16 inch; mã kia ghi đường kính ngoài trước rồi mới đến đường kính lỗ, đều tính bằng milimét. Hai mã này chỉ hai vòng bi hoàn toàn khác nhau, nhưng bản thân chi tiết không cho biết mã đang tuân theo quy ước nào.
Đó là khó khăn thường gặp khi làm việc với vòng bi siêu nhỏ: chi tiết rất nhỏ, dung sai chặt, còn hệ mã hiệu dễ gây nhầm lẫn. Tìm "vòng bi siêu nhỏ", bạn thường chỉ thấy hàng loạt bảng sản phẩm có giá bán nhưng không giải thích cách đọc kích thước, chọn vật liệu thép hay quy định khe hở.
Hướng dẫn này giải quyết những điểm đó: xác định phạm vi của khái niệm "siêu nhỏ", đối chiếu hai hệ mã hiệu và trình bày cách kỹ sư của nhà sản xuất thiết bị gốc (OEM) quy định vật liệu, cấp chính xác và khe hở, rồi tìm nguồn vòng bi.
Những điểm cốt lõi
- Vòng bi thường được xếp vào loại siêu nhỏ khi có đường kính ngoài khoảng 10 mm trở xuống, với đường kính lỗ nhỏ đến 0,6 mm ở nhóm nhỏ nhất (AST Bearings). Không có một mốc phân định thống nhất trên toàn ngành, vì vậy cần xác nhận cách phân loại trước khi so sánh.
- "Vòng bi thiết bị đo" là nhóm có độ chính xác cao trong dải vòng bi siêu nhỏ, được các tiêu chuẩn ABMA 12.1 và 12.2 quy định với hậu tố dung sai "P".
- Hai hệ mã hiệu không tương thích cùng được dùng trong dải kích thước này. Với vòng bi hệ mét có mã, đường kính lỗ dưới 10 mm được ghi trực tiếp bằng milimét, không mã hóa (629 có lỗ 9 mm). Dòng MR ghi đường kính ngoài trước rồi mới đến đường kính lỗ (MR104 có đường kính ngoài 10 mm, lỗ 4 mm). Mã R hệ inch biểu thị lỗ theo đơn vị 1/16 inch (R4 có lỗ 1/4 inch).
- Thép không gỉ 440C là mặc định của vòng bi siêu nhỏ, không phải thép crôm. Ở kích thước này, phần chênh chi phí gần như biến mất, nên khả năng chống ăn mòn gần như không làm tăng chi phí (SMB Bearings).
- Vòng bi dùng cho thiết bị đo thường có cấp ABEC 5 hoặc 7, nhưng ABEC chỉ đánh giá dung sai. Khe hở hướng kính, mô-men và độ ồn là những thông số riêng phải được nêu rõ (Boca Bearings).
- ANDE không sản xuất vòng bi siêu nhỏ dưới 10 mm. Dải vòng bi cầu rãnh sâu của chúng tôi bắt đầu từ lỗ 10 mm, nơi dải siêu nhỏ kết thúc và dòng tiết diện mỏng bắt đầu.

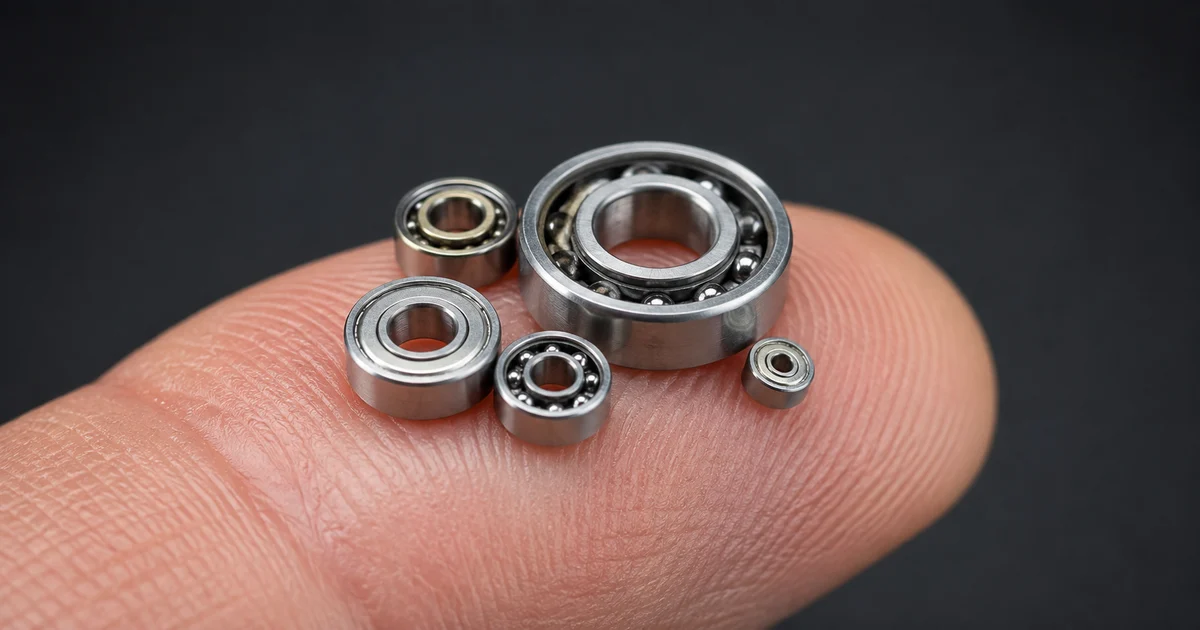

Vòng bi siêu nhỏ là gì?
Vòng bi siêu nhỏ là một loại ổ lăn có đường kính ngoài khoảng 10 mm trở xuống (AST Bearings). Loại này được dùng khi không gian lắp đặt, khối lượng, yêu cầu độ ồn thấp và độ chính xác quan trọng hơn khả năng chịu tải. Kích thước có thể rất nhỏ: chi tiết tiêu chuẩn nhỏ nhất trong danh mục có đường kính lỗ 0,6 mm và đường kính ngoài 2,5 mm (SMB Bearings).
Cần lưu ý rằng ngành vòng bi chưa thống nhất về ranh giới này. AST lấy đường kính ngoài 10 mm làm mốc; các hãng khác lại phân loại theo đường kính lỗ, với lỗ hệ mét từ 1 mm đến 10 mm và lỗ hệ inch từ 0,040 inch trở lên. Vì không có một con số chung, nên xem "đường kính ngoài khoảng 10 mm, đường kính lỗ dưới 10 mm" là định nghĩa thực dụng, không phải quy tắc tuyệt đối.
Ba thuật ngữ chồng lấn gây ra phần lớn sự nhầm lẫn:
- Siêu nhỏ mô tả kích thước, thường là nhóm có đường kính ngoài khoảng 10 mm trở xuống.
- Thiết bị đo chỉ nhóm có độ chính xác cao trong dải đó. ABMA quy định vòng bi cầu dùng cho thiết bị đo trong các tiêu chuẩn 12.1 và 12.2, với hậu tố "P" (AST Bearings). Mọi vòng bi thiết bị đo đều thuộc loại siêu nhỏ, nhưng không phải vòng bi siêu nhỏ nào cũng đạt dung sai dành cho thiết bị đo.
- Micro hay cực nhỏ chỉ nhóm nhỏ nhất, có đường kính lỗ khoảng 0,6 mm đến 3 mm.
Điểm cần nhớ là "siêu nhỏ" phản ánh kích thước và ưu tiên thiết kế, không phải mức tải trọng. Để xác định ba kích thước của một vòng bi hiện có, xem hướng dẫn cách đo vòng bi. Để biết vị trí của loại này trong toàn bộ họ vòng bi, xem vòng bi cầu dùng để làm gì và bài tổng quan các loại vòng bi.
Cách đọc mã hiệu vòng bi siêu nhỏ: hệ mét so với hệ inch
Vòng bi siêu nhỏ dùng hai hệ mã hiệu không tương thích, mỗi hệ biểu thị kích thước theo một cách khác nhau. Nếu đọc nhầm hệ, mã "tương đương" đặt mua có thể không vừa trục, không vừa lỗ vỏ ổ, hoặc sai cả hai. Dưới đây là cách đọc từng hệ.
Dòng hệ mét có mã (60x, 62x, 63x, 68x, 69x). Số 6 đứng đầu chỉ vòng bi cầu rãnh sâu. Với lỗ dưới 10 mm, đường kính lỗ được ghi trực tiếp bằng milimét, không qua mã quy đổi (SKF). Vì vậy, 625 có lỗ 5 mm, 629 có lỗ 9 mm và 608 có lỗ 8 mm. Từ 10 mm trở lên, quy tắc quen thuộc "mã lỗ nhân năm" được áp dụng; hướng dẫn mã hiệu vòng bi trình bày đầy đủ quy tắc này.
Dòng hệ mét MR và MF. Các mã "hệ mét đặc biệt" của NMB và NSK ghi đường kính ngoài trước, rồi đến đường kính lỗ. MR104 có đường kính ngoài 10 mm và lỗ 4 mm; MR126 có đường kính ngoài 12 mm và lỗ 6 mm. Hệ mã chính của NMB dùng mã kích thước bốn chữ số theo cùng logic đường kính ngoài trước, đường kính lỗ sau, với các tiền tố như R cho loại dày, L cho loại mỏng và LF hoặc RF cho loại có bích (MinebeaMitsumi).
Dòng R hệ inch và một ngộ nhận cần loại bỏ. Mã R cổ điển biểu thị đường kính lỗ theo đơn vị 1/16 inch, không phải đường kính ngoài theo đơn vị 1/8 inch như nhiều người vẫn nghĩ. R4 có lỗ 4/16 inch, tức 1/4 inch; R8 có lỗ 1/2 inch; R16 có lỗ 1 inch (Schatz Bearing). Các mã hệ inch ba chữ số lại tuân theo cách khác. R144, R156 và R188 là mã rút gọn phải tra bảng, không thể tính trực tiếp. R144 có lỗ 1/8 inch và đường kính ngoài 1/4 inch; R188 có lỗ 1/4 inch và đường kính ngoài 1/2 inch.
Đặt các hệ vào cùng một chỗ và sự không tương thích trở nên hiển nhiên:
| Mã hiệu | Hệ | Lỗ | Đường kính ngoài | Cách mã hiệu biểu thị kích thước |
|---|---|---|---|---|
| 625 | Hệ mét, có mã | 5 mm | 16 mm | Chữ số cuối là lỗ theo mm (không mã hóa dưới 10 mm) |
| 629 | Hệ mét, có mã | 9 mm | 26 mm | Chữ số cuối 9 cho lỗ 9 mm |
| MR104 | Hệ mét, MR | 4 mm | 10 mm | Đọc đường kính ngoài (10) rồi đến lỗ (4) |
| MR126 | Hệ mét, MR | 6 mm | 12 mm | Đọc đường kính ngoài (12) rồi đến lỗ (6) |
| R144 | Hệ inch, 3 chữ số | 1/8 inch (3,175 mm) | 1/4 inch (6,35 mm) | Mã tra bảng, không phải phân số |
| R188 | Hệ inch, 3 chữ số | 1/4 inch (6,35 mm) | 1/2 inch (12,7 mm) | Mã tra bảng, không phải phân số |
Vòng bi bằng thép không gỉ mang tiền tố S, SR hoặc SMR; S chỉ thép không gỉ 440C, còn mã không có tiền tố chỉ thép crôm SUJ2 (Boca Bearings). Cần đặc biệt lưu ý ký hiệu DD của NMB: trên các bảng khác nhau, ký hiệu này có thể là mã vật liệu thép không gỉ hoặc mã hai phớt tiếp xúc. Phải xác nhận ý nghĩa theo đúng danh mục sản phẩm.
Bích vòng ngoài có tác dụng gì

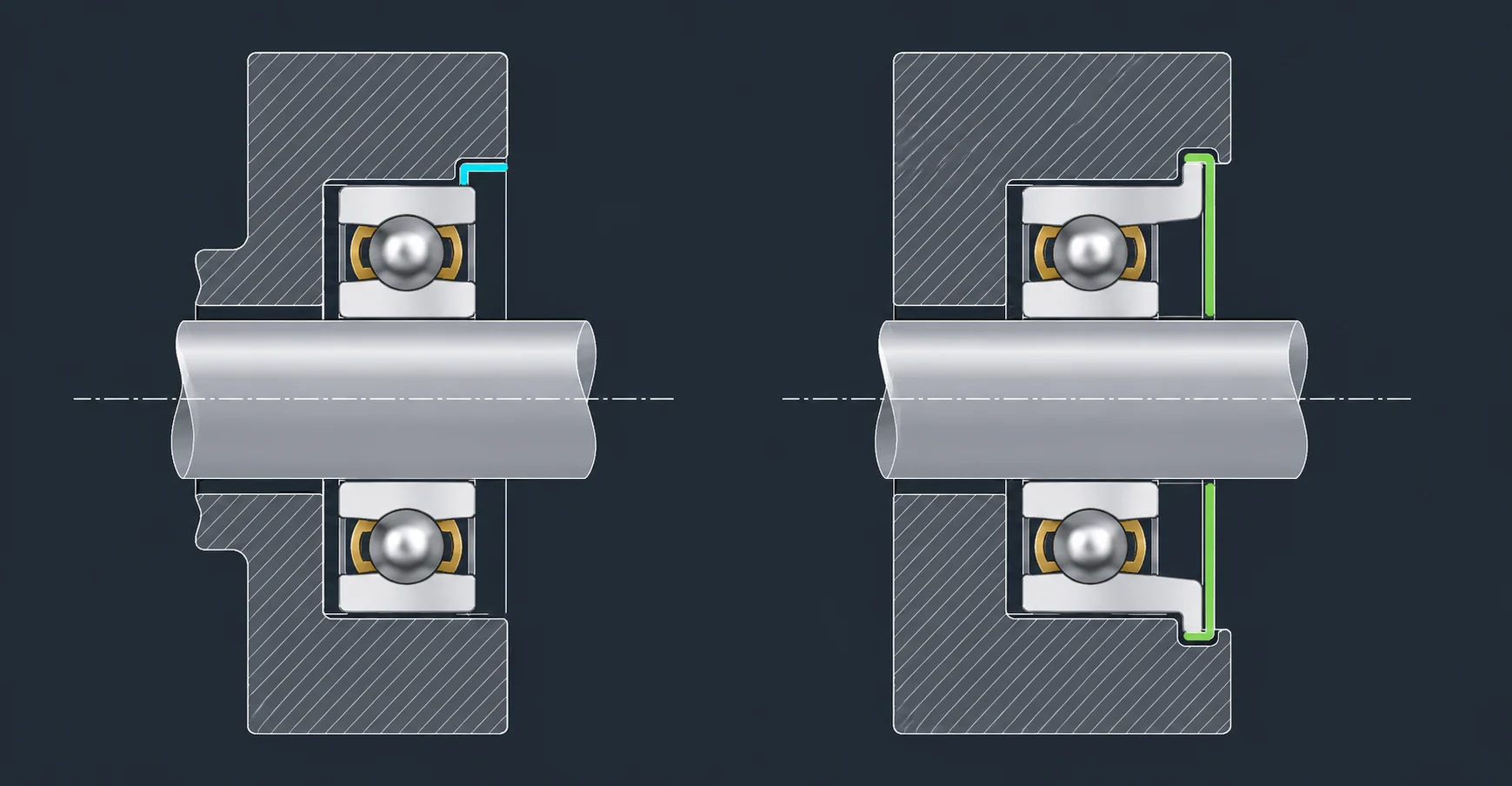

Vòng bi siêu nhỏ có bích có một vành bích liền với vòng ngoài, được ký hiệu bằng tiền tố MF, FR, RIF hoặc LF. Bích cho phép vòng bi tựa vào một mặt phẳng mà không cần gia công vai bậc trong vỏ ổ. Nhờ đó, vỏ thành mỏng có kết cấu đơn giản hơn, đồng thời vòng bi được định vị dọc trục trong lỗ suốt và không xê dịch do rung động (AST Bearings).
Ở kích thước lớn hơn, thuật ngữ "vòng bi mặt bích" lại chỉ cụm gối đỡ mặt bích bắt bu lông, tức một sản phẩm khác. Hướng dẫn về gối đỡ mặt bích giải thích rõ sự khác biệt này.
Vòng bi siêu nhỏ làm bằng gì?
Thép không gỉ 440C là vật liệu mặc định cho vòng bi siêu nhỏ, thay vì thép crôm 52100 vốn phổ biến ở các dòng tiêu chuẩn. Lý do vừa mang tính kinh tế vừa mang tính kỹ thuật: vòng bi siêu nhỏ dùng rất ít thép nên phần chi phí tăng thêm cho thép không gỉ thường không đáng kể, gần như không phải trả thêm để có khả năng chống ăn mòn (SMB Bearings).
Các giá trị độ cứng cho thấy rõ phần đánh đổi còn lại. Thép crôm cứng hơn một chút và chịu tải cao hơn, nhưng không có khả năng chống ăn mòn tự thân nên không phù hợp với tay khoan nha khoa, thiết bị y tế hoặc bất kỳ ứng dụng nào phải rửa bằng nước hay tiếp xúc với độ ẩm.
Các lựa chọn vật liệu trong thực tế:
- Thép không gỉ 440C (AISI 440C, SUS440C) đạt 58 đến 65 HRC ở bi và 58 đến 62 HRC ở vòng. Đây là lựa chọn tiêu chuẩn cho khả năng chống ăn mòn, đồng thời là loại sẵn hàng nhất (NHBB).
- Thép crôm 52100 (SUJ2) đạt 60 đến 67 HRC ở bi và 60 đến 64 HRC ở vòng, với khả năng chịu tải cao hơn và độ ồn thấp, nhưng không có khả năng chống ăn mòn.
- Gốm lai kết hợp bi nitrua silic với vòng thép. Nitrua silic có khối lượng riêng khoảng 3,21 g/cm³, chỉ bằng khoảng 40% thép vòng bi ở mức 7,8 g/cm³, nên bi nhẹ hơn khoảng 60% (CeramTec). Barden công bố vòng bi lai của hãng chạy nhanh hơn 40% đến 50%, có độ rung thấp hơn từ 2 đến 7 lần và tuổi thọ dài hơn tới 5 lần; cần xem đây là số liệu của nhà sản xuất (Barden).
- Hợp kim nha khoa cao cấp như SV30 và ACD34 có cấu trúc hạt mịn hơn 440C, dành cho các tay khoan tốc độ cao nhất; phần ứng dụng bên dưới trình bày thêm về nhóm này.
Để so sánh vật liệu sâu hơn giữa các họ vòng bi, xem hướng dẫn vật liệu vòng bi máy cán của chúng tôi.
Độ chính xác: ABEC 5 và 7, và giới hạn của tiêu chuẩn
Vòng bi siêu nhỏ dùng cho thiết bị đo thường được quy định ở cấp ABEC 5 hoặc ABEC 7 để đáp ứng độ chính xác quay của bộ mã hóa hay con quay hồi chuyển. Tuy nhiên, có một điểm mà các trang sản phẩm đều bỏ qua: ABEC chỉ đánh giá dung sai. Tiêu chuẩn này không quy định khe hở hướng kính, mô-men hay độ ồn, trong khi chính các thông số đó thường quyết định vòng bi có đáp ứng yêu cầu của ứng dụng hay không (Boca Bearings).
Thang ABEC có thể đối chiếu trực tiếp với các tiêu chuẩn quốc tế, vì vậy bảng dữ liệu của châu Âu hay Nhật Bản vẫn có thể được đọc thống nhất:
| Tiêu chuẩn ANSI/ABMA 20 | ISO 492 | DIN 620 |
|---|---|---|
| ABEC 1 | Cấp Bình thường | P0 |
| ABEC 3 | Cấp 6 | P6 |
| ABEC 5 | Cấp 5 | P5 |
| ABEC 7 | Cấp 4 | P4 |
| ABEC 9 | Cấp 2 | P2 |
Quan hệ tương đương này do AST nêu theo Tiêu chuẩn ANSI/ABMA 20 và được Boca cùng Koyo xác nhận. Các tiêu chuẩn áp dụng gồm ISO 492:2023, ANSI/ABMA 20-2025 và ABMA 12.1 và 12.2 dành cho vòng bi cầu thiết bị đo.
Điểm thường bị bỏ sót là các cấp ABEC và ISO không bao gồm khe hở hướng kính, độ cong rãnh lăn, độ nhám bề mặt, vật liệu, số lượng bi, kiểu vòng cách, chế độ bôi trơn, mô-men hay độ sạch, như Boca nêu rõ. Cấp ABEC cao hơn không mặc nhiên có nghĩa là vòng bi phù hợp hơn với ứng dụng; nó chỉ biểu thị dung sai kích thước chặt hơn.
Vì vậy, cần quy định cấp theo chế độ làm việc. ABEC 1 hoặc 3 phù hợp với các động cơ cỡ nhỏ thông dụng; ABEC 5 hoặc 7 dành cho bộ mã hóa, con quay hồi chuyển, dụng cụ nha khoa và phẫu thuật, cùng thiết bị đo lường. Khe hở, mô-men và độ ồn phải được quy định riêng. Hướng dẫn cấp ABEC trình bày đầy đủ toàn bộ thang và phạm vi kiểm soát của từng cấp, còn hướng dẫn về tiếng ồn vòng bi trình bày nhóm rung và tiêu chuẩn đo dùng để chỉ định tiếng ồn trên thực tế.
Độ rơ hướng kính, khe hở và tải đặt trước ở kích thước siêu nhỏ
Ở kích thước siêu nhỏ, khe hở hướng kính bên trong chi phối độ chính xác quay, độ ồn và mô-men, nhưng ABEC không quy định thông số này. Vì giá trị mặc định có thể không phù hợp với ứng dụng, khe hở phải được nêu rõ trên đơn hàng.
Các cấp khe hở được mã hóa từ MC1 đến MC6, theo micromét:
Khe hở tiêu chuẩn là MC3, từ 5 đến 10 µm, và tải đo đối với vòng bi siêu nhỏ chỉ là 2,5 N (Boca Bearings). NMB dùng hệ mã riêng: P13 ở 2,5 đến 7,5 µm, P24 ở 5 đến 10 µm và P58 ở 12,5 đến 20 µm.
Khi nào nên chọn khe hở nhỏ hơn hoặc lớn hơn:
- Chọn MC1 hoặc MC2 cho bộ mã hóa quay và gimbal quang học, hoặc dùng cặp vòng bi ghép đôi có tải đặt trước nhẹ. Độ rơ quá lớn sẽ trực tiếp gây nhiễu tín hiệu và sai số định vị.
- Chọn MC5 hoặc MC6 khi có tải dọc trục cao, mối lắp có độ dôi lớn hoặc chênh lệch nhiệt độ lớn giữa hai vòng.
Cần đặc biệt thận trọng với tải đặt trước ở kích thước này. Boca lưu ý rằng tuổi thọ cao nhất đạt được với tải đặt trước rất nhẹ, nhưng chỉ cần tăng một lượng nhỏ quá mức đó cũng làm giảm tuổi thọ đáng kể. Đây là thông số cần điều chỉnh rất tinh, không thể tăng mạnh tay. Nguyên tắc ghép đôi giống với vòng bi tiếp xúc góc.
Nắp chắn, phớt, vòng cách và bôi trơn mô-men thấp
Đối với vòng bi siêu nhỏ, kết cấu che kín và chất bôi trơn được lựa chọn theo mô-men và tốc độ, chứ không chỉ theo mức nhiễm bẩn. Phớt tiếp xúc phù hợp với moay-ơ bánh xe có thể khiến thiết bị chính xác có mô-men dẫn động thấp không vận hành được, nên tiêu chí lựa chọn khác với vòng bi tiêu chuẩn.

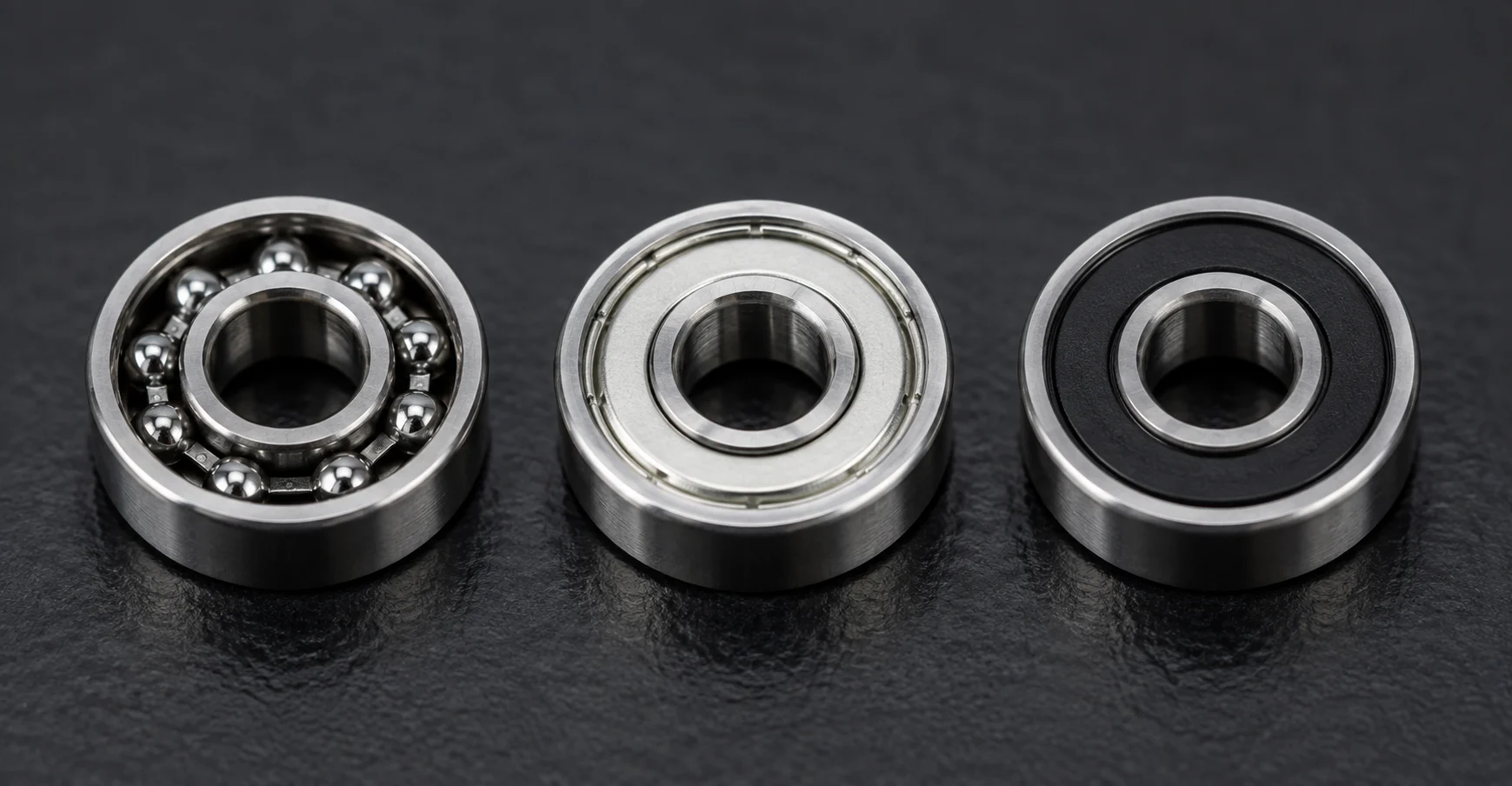

Nắp chắn và phớt. Nắp chắn kim loại, ký hiệu ZZ hoặc Z, không tiếp xúc với vòng trong nên gần như không làm tăng mô-men. NHBB cho biết đây là kết cấu che kín phổ biến nhất của hãng, có thể sử dụng đến khoảng 600 °F. Phớt cao su tiếp xúc, ký hiệu 2RS hoặc DD, ngăn nhiễm bẩn tốt hơn nhưng tạo thêm lực cản. Phớt cao su không tiếp xúc, ký hiệu VV hoặc SR, nằm giữa hai phương án. Với ứng dụng nhạy về mô-men, nên ưu tiên nắp chắn thay cho phớt tiếp xúc vì không có bề mặt ma sát tạo lực cản (NHBB). Hướng dẫn so sánh phớt và nắp chắn trình bày đầy đủ ảnh hưởng đến tốc độ và tuổi thọ.
Vòng cách. Các cỡ nhỏ nhất dùng vòng cách thép liền dạng chỏm để tiết kiệm không gian và giảm mô-men. Vòng cách kiểu dải bằng thép, gồm hai mảnh, chịu tải và rung động cao hơn. Vòng cách nylon đúc dạng chỏm phù hợp với tốc độ cao và khối lượng thấp, với nhiệt độ sử dụng dưới 120 °C. Thiết kế đủ bi, không có vòng cách, cho khả năng chịu tải hướng kính lớn nhất ở tốc độ thấp.
Bôi trơn. Lượng mỡ được chủ động nạp thấp, chỉ bằng 25% đến 35% thể tích rỗng bên trong vòng bi. Dầu được định lượng theo giọt, khoảng 3 đến 6 mg cho các cỡ đến R-2 (NHBB). So với dầu, mỡ làm tăng cả mô-men khởi động lẫn mô-men vận hành và hạ giới hạn tốc độ. Vì vậy, vòng bi thiết bị đo thường được xuất xưởng với dầu nhẹ thay vì mỡ dùng trong vận hành. Hướng dẫn bôi trơn vòng bi trình bày chi tiết tỷ lệ nạp và cách chọn giữa mỡ với dầu.
Vòng bi siêu nhỏ được dùng ở đâu (và chúng quay nhanh thế nào)
Vòng bi siêu nhỏ chiếm ưu thế ở những nơi yếu tố giới hạn chính là không gian, độ chính xác hoặc tốc độ, thay vì tải trọng. Các ứng dụng tốc độ cao là ví dụ nổi bật nhất, với những con số rất lớn.

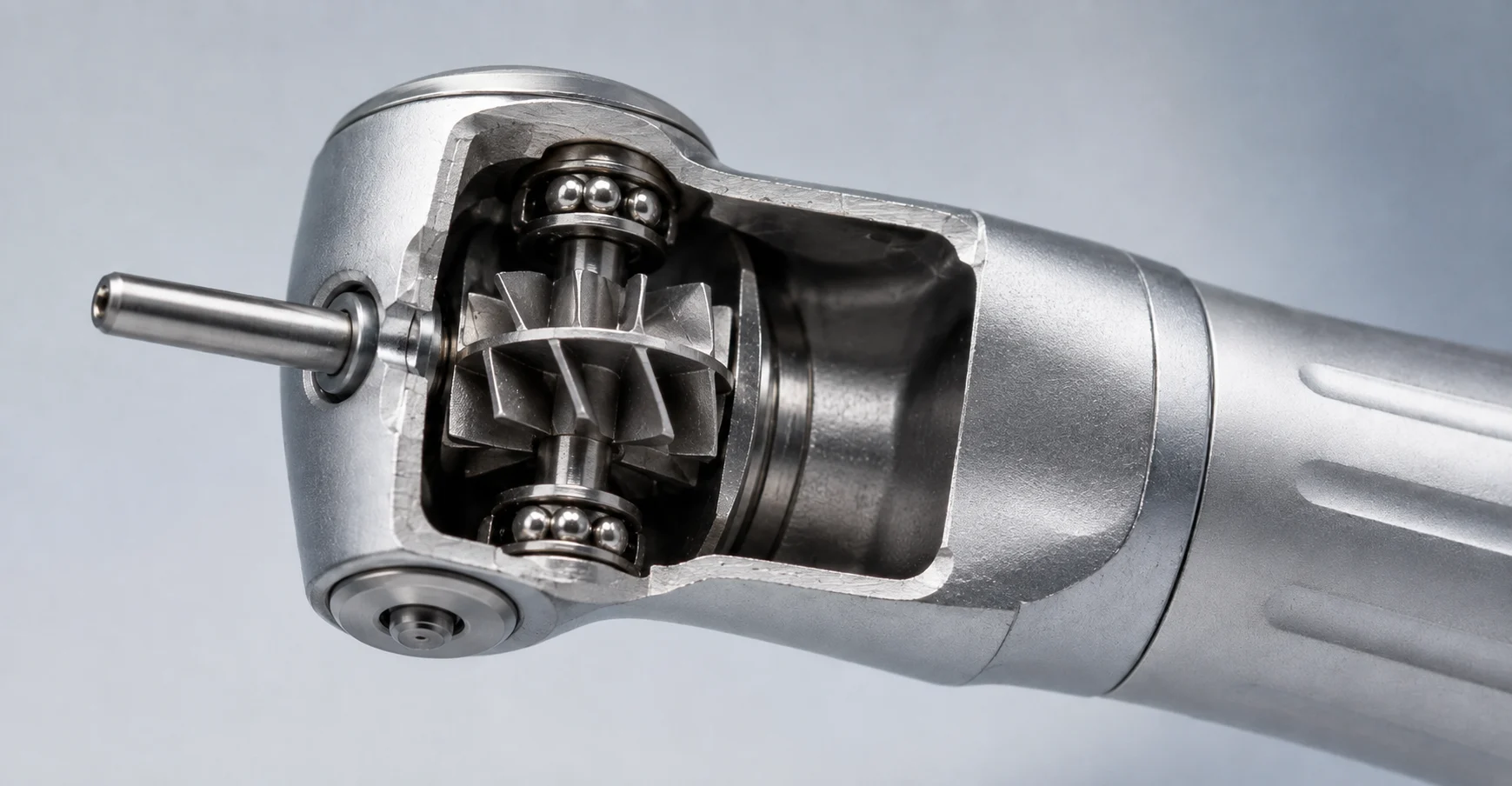

Tay khoan nha khoa là ứng dụng tiêu biểu về tốc độ. Tay khoan tuabin khí chạy đến khoảng 500.000 vòng/phút, trong khi tay khoan góc chậm hơn đạt khoảng 200.000 vòng/phút (Barden; GRW). Tốc độ tuabin này thúc đẩy việc dùng các hợp kim SV30, ACD34 và phương án bi gốm. Ở robot và dụng cụ phẫu thuật cũng như lĩnh vực cấy ghép, ngoài tốc độ còn có tiêu chí lựa chọn thứ hai: vòng bi phải chịu được nhiều chu kỳ tiệt trùng bằng nồi hấp mà không bị ăn mòn.
Ngoài lĩnh vực y tế, vòng bi siêu nhỏ còn được dùng trong bộ mã hóa quay và gimbal quang học, nơi khe hở hướng kính quyết định chất lượng tín hiệu; con quay hồi chuyển, máy đo gió và lưu lượng kế; động cơ điện cỡ nhỏ và hộp số siêu nhỏ; cảm biến trên thiết bị bay không người lái (UAV); dụng cụ robot; cùng thiết bị mô hình điều khiển từ xa (RC).
Tốc độ giới hạn phụ thuộc rõ rệt vào kích thước, và bôi trơn bằng dầu luôn cho phép tốc độ cao hơn mỡ:
R09 có lỗ 1 mm đạt gần 150.000 vòng/phút khi bôi trơn bằng dầu, trong khi R188 lớn hơn bị giới hạn ở khoảng 50.000 vòng/phút. Vòng bi càng nhỏ thì tốc độ cho phép càng cao, và dầu nâng giới hạn tốc độ ở mọi cỡ. Các cấp chính xác dùng trong nha khoa được trình bày trong hướng dẫn cấp ABEC.
Cách lập yêu cầu kỹ thuật và tìm nguồn vòng bi siêu nhỏ
Khi lập yêu cầu kỹ thuật cho vòng bi siêu nhỏ, cần nêu đầy đủ bộ thông số chứ không chỉ mã hiệu, vì mã hiệu không thể hiện phần lớn các đặc tính quan trọng. Một yêu cầu báo giá (RFQ) rõ ràng cần có:
- Hệ mã và mã hiệu, ghi rõ hệ mét hay hệ inch
- Đường kính lỗ, đường kính ngoài và bề rộng
- Vật liệu: 440C, 52100, gốm lai, hoặc một hợp kim nha khoa
- Kiểu che kín: hở, có nắp chắn (ZZ), hoặc có phớt (2RS)
- Kiểu vòng cách
- Cấp chính xác theo ABEC hoặc ISO
- Mã khe hở hướng kính trong hệ MC hoặc P
- Tải đặt trước, nếu dùng cặp vòng bi ghép đôi
- Chất bôi trơn và tỷ lệ nạp
- Yêu cầu tuân thủ RoHS hoặc khả năng chịu tiệt trùng bằng nồi hấp
Thị trường vòng bi siêu nhỏ trên thế giới tập trung ở một nhóm nhà sản xuất chuyên biệt. MinebeaMitsumi cùng đơn vị NHBB dẫn đầu toàn cầu; NSK, GRW và Barden cung cấp phần lớn sản lượng vòng bi chính xác, còn cụm sản xuất xuất khẩu Cixi-Ningbo đảm nhiệm phần lớn hàng phổ thông. Hướng dẫn về các nhà sản xuất vòng bi xếp hạng các doanh nghiệp trong lĩnh vực này.
Cần nói rõ rằng ANDE không sản xuất vòng bi siêu nhỏ hoặc vòng bi thiết bị đo dưới 10 mm. Dải vòng bi cầu rãnh sâu của chúng tôi bắt đầu từ lỗ 10 mm, ở dòng 6800 và 6900, cũng là ranh giới nơi dải siêu nhỏ kết thúc và dòng tiết diện mỏng bắt đầu. Nếu chi tiết nhỏ hơn mức đó, ANDE không phải là nhà sản xuất phù hợp.
ANDE có thể hỗ trợ xác định ranh giới sản phẩm và kiểm chứng thông số. Với dải lỗ nhỏ từ 10 mm trở lên, dòng vòng bi cầu rãnh sâu của ANDE có thể đáp ứng trực tiếp. Với mọi nhà cung cấp, kể cả ANDE, nguyên tắc vẫn là: hãy quy định rõ mã hiệu và thông số, đừng mặc định chất lượng theo xuất xứ. Cần đối chiếu vật liệu, cấp chính xác, khe hở và phương pháp xác lập các chỉ tiêu công bố với tiêu chuẩn, bất kể tên nhà sản xuất nào được khắc trên vòng. Nếu lần đầu tìm nguồn ở nước ngoài, hướng dẫn tìm nguồn vòng bi Trung Quốc nêu các câu hỏi kiểm soát chất lượng cần đặt ra.
Câu hỏi thường gặp
Vòng bi siêu nhỏ có kích thước bao nhiêu?
Vòng bi siêu nhỏ nhìn chung có đường kính ngoài khoảng 10 mm trở xuống, với lỗ từ 0,6 mm đến khoảng 9 mm. Không có một ranh giới phổ quát duy nhất. Một số nhà sản xuất định nghĩa theo đường kính ngoài và số khác theo lỗ, nên hãy xác nhận ranh giới theo danh mục cụ thể.
Vòng bi siêu nhỏ và vòng bi thiết bị đo khác nhau thế nào?
"Thiết bị đo" là phân khúc có độ chính xác cao của dải siêu nhỏ, được quy định trong các tiêu chuẩn ABMA 12.1 và 12.2 với hậu tố dung sai "P". Mọi vòng bi thiết bị đo đều là siêu nhỏ, nhưng không phải vòng bi siêu nhỏ nào cũng đạt dung sai thiết bị đo.
Chữ "R" trong mã hiệu vòng bi siêu nhỏ nghĩa là gì?
Trong dòng hệ inch cổ điển, mã R biểu thị đường kính lỗ theo đơn vị 1/16 inch, nên R4 có lỗ 1/4 inch. Các mã ba chữ số như R188 là mã tra bảng chứ không phải phân số đơn giản; R188 có lỗ 1/4 inch và đường kính ngoài 1/2 inch.
Vòng bi siêu nhỏ làm bằng gì?
Phần lớn là thép không gỉ 440C, vì ở kích thước này phần chênh chi phí so với thép crôm 52100 không đáng kể và khả năng chống ăn mòn gần như không làm tăng chi phí. Thép crôm, gốm lai với bi nitrua silic, và hợp kim nha khoa cao cấp phục vụ những chế độ làm việc cụ thể.
Vòng bi siêu nhỏ cần cấp ABEC nào?
Các ứng dụng thiết bị đo và tốc độ cao thường dùng ABEC 5 hoặc 7, tương ứng với Cấp 5 và Cấp 4 của ISO 492. Nhưng ABEC chỉ đánh giá dung sai. Khe hở hướng kính, mô-men và độ ồn là các đặc tả riêng mà bạn phải nêu rõ trên đơn hàng.
Nêu rõ hệ mã, không suy đoán
Muốn chọn đúng vòng bi siêu nhỏ, kỹ sư phải đọc chính xác mã hiệu và quy định đầy đủ bộ thông số. Những điểm quan trọng nhất gồm:
- Ranh giới là đường kính ngoài khoảng 10 mm trở xuống, nhỏ đến lỗ 0,6 mm, không có mốc phân định phổ quát.
- Hai hệ mã hiệu mã hóa kích thước theo cách khác nhau: mã lỗ hệ mét đọc trực tiếp theo milimét, MR đọc đường kính ngoài rồi đến lỗ, còn mã R hệ inch biểu thị lỗ theo đơn vị 1/16 inch.
- Thép không gỉ 440C là mặc định, vì khả năng chống ăn mòn gần như không làm tăng chi phí ở kích thước này.
- ABEC 5 hoặc 7 quy định cấp chính xác, nhưng chỉ đánh giá dung sai, nên khe hở, mô-men và độ ồn là các đặc tả riêng.
- Khe hở và tải đặt trước là các tham số thiết kế then chốt, với MC3 là cấp tiêu chuẩn và các cấp nhỏ hơn dành cho chuyển động chính xác.
Khi chọn đúng hệ mã hiệu, vật liệu và khe hở theo chế độ làm việc, một vòng bi nhỏ hơn cúc áo vẫn có thể giữ dụng cụ phẫu thuật quay đúng tâm ở nửa triệu vòng/phút.
Với dải lỗ nhỏ từ 10 mm trở lên, hãy xem dòng vòng bi cầu rãnh sâu của ANDE, hoặc gửi cho đội ngũ kỹ thuật của chúng tôi mã hiệu của bạn để được hỗ trợ tra cứu tương đương và lựa chọn.
