Sangkar sama sekali tidak menahan beban. Meski begitu, komponen inilah yang menentukan seberapa cepat bearing dapat berputar, seberapa panas bearing dapat beroperasi, dan bahan apa yang boleh digunakan untuk mencucinya.
Kombinasi tersebut menjadikan sangkar sebagai komponen bearing yang sangat menentukan, tetapi justru sering tidak dicantumkan pembeli dalam pesanan. Informasi sangkar berada di dalam sufiks. Pada bagian sufiks inilah produsen berhenti mengikuti ISO dan mulai memakai kode masing-masing. Batas kemampuannya pun sering diringkas menjadi satu angka suhu, padahal untuk satu material penting, angka tunggal itu memang tidak ada. Panduan ini menjelaskan fungsi sangkar dan kemampuan sebenarnya dari setiap material. Selanjutnya, pemanduan dibahas sebagai keputusan kedua yang terpisah, kode antarmerek dibandingkan, data katalog diperiksa untuk melihat akibat menghilangkan sangkar sepenuhnya, lalu pembahasan ditutup dengan cara sangkar mengalami kegagalan. Jika Anda perlu memahami struktur penandaan terlebih dahulu, mulailah dari panduan cara membaca nomor bearing.
Poin-Poin Utama
- Sangkar memisahkan dan mengatur jarak elemen gelinding, memandunya melewati busur tanpa beban, serta menjaga bearing yang dapat dipisahkan tetap menjadi satu rakitan. ISO 5593:2023 merupakan standar kosakata yang mendefinisikan istilah-istilah tersebut.
- Material menentukan batas suhu. SKF menetapkan sangkar baja hingga 300 °C dan kuningan hingga 250 °C. Poliamida tidak memiliki satu angka tunggal: suhu yang diizinkan adalah suhu yang masih memberikan umur penuaan sangkar minimal 10 000 jam dalam pelumas yang digunakan.
- Pelumas ikut membuat sangkar polimer menua, bukan hanya panas. PA66 berpenguat serat kaca tidak boleh digunakan di atas 70 °C dalam amonia, atau secara terus-menerus di bawah −40 °C, karena material kehilangan elastisitas. PA46 memberi tambahan 15 °C dibandingkan PA66. PEEK tidak menunjukkan penuaan hingga 200 °C, tetapi melunak pada 150 °C, sehingga penggunaan berkecepatan tinggi dibatasi pada suhu tersebut.
- Pemanduan merupakan keputusan terpisah dari material. Sangkar dapat dipusatkan oleh elemen gelinding atau dipandu oleh landasan pada cincin. SKF menetapkan pemanduan cincin pada kombinasi ukuran dan seri tertentu untuk membatasi tegangan kontak antara elemen gelinding dan sangkar.
- Kode tidak berlaku lintas merek. Sangkar kuningan hasil pemesinan menggunakan kode
Mdi SKF danFYdi Koyo. Koyo memisahkan material dan pemanduan ke dalam dua posisi berbeda pada penandaan, sedangkan SKF menggabungkannya dalam satu huruf.- Menghilangkan sangkar merupakan kompromi, bukan peningkatan mutlak. Pada satu pasangan SKF dengan ukuran identik yang telah diverifikasi, bearing rol penuh menerima 17% lebih banyak beban statis, tetapi kehilangan 70% kecepatan batasnya.
Apa Sebenarnya Fungsi Sangkar Bearing?
Sangkar menjalankan empat fungsi. Sangkar memisahkan elemen gelinding agar tidak saling bergesekan, lalu mengatur jaraknya secara merata di sepanjang lintasan gelinding agar beban terbagi. Sangkar memandu elemen tersebut melewati busur tanpa beban. Pada bearing yang dapat dipisahkan, sangkar juga menjaga seluruh rakitan tetap menyatu selama penanganan dan pemasangan. Sangkar, penahan, dan pemisah adalah tiga sebutan untuk komponen yang sama. ISO 5593:2023, yaitu standar kosakata bearing gelinding, menetapkan istilah tersebut, termasuk bentuk seperti sangkar jendela: sangkar satu bagian dengan kantong yang mengelilingi elemen gelinding.
Tidak satu pun dari keempat fungsi tersebut meneruskan beban. NTN menyatakannya secara langsung dalam katalog umum: sangkar menjaga elemen gelinding pada jarak yang seragam, dan beban tidak pernah diterapkan langsung pada sangkar (NTN, CAT. No. 2203).
Namun, sangkar tetap menerima rangkaian tegangan yang khas dan rumit. SKF mencantumkan gaya gesek, bentur, sentrifugal, dan inersia, lalu menambahkan bahwa sangkar dapat dipengaruhi secara kimia oleh pelarut organik atau cairan pendingin tertentu, pelumas, dan aditif pelumas (SKF). Daftar inilah yang membuat pemilihan material menjadi faktor utama dalam pemilihan sangkar. Komponen yang tidak menahan beban tidak dipilih berdasarkan kekuatan semata, melainkan berdasarkan perilakunya pada suhu, dalam lingkungan kimia tertentu, dan pada kecepatan operasi.
Sangkar Bearing Terbuat dari Apa?

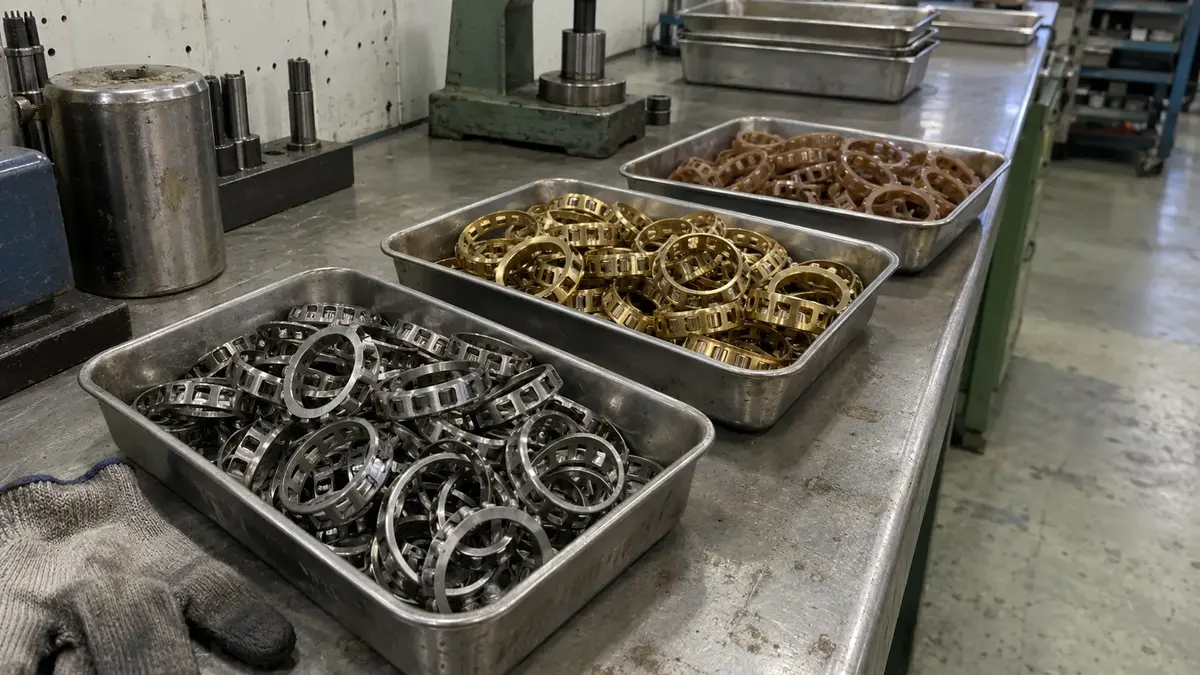

Hampir semua sangkar termasuk dalam empat keluarga: baja lembaran pres, baja atau kuningan hasil pemesinan, poliamida cetak injeksi, serta PEEK untuk kecepatan tinggi atau lingkungan kimia agresif. Batas suhu keempatnya terpaut jauh. SKF menetapkan suhu operasi sangkar baja hingga 300 °C (570 °F) dan sangkar kuningan hingga 250 °C (480 °F) (SKF).
Jenis baja yang digunakan tidak seseragam tampilannya. Sangkar baja lembaran pres dibuat dari baja karbon rendah. Material ini ringan dan relatif kuat, dan pada beberapa jenis bearing permukaannya dapat diberi perlakuan untuk mengurangi gesekan dan keausan dalam kondisi kritis. Sangkar baja hasil pemesinan biasanya dibuat dari baja struktural tanpa paduan. SKF mencatat bahwa sangkar baja hasil pemesinan tidak terpengaruh oleh pelumas berbahan dasar oli mineral atau sintetis yang lazim digunakan pada bearing gelinding, maupun oleh pelarut organik untuk membersihkan bearing. Hal terakhir ini penting jika komponen dicuci di antara interval servis.

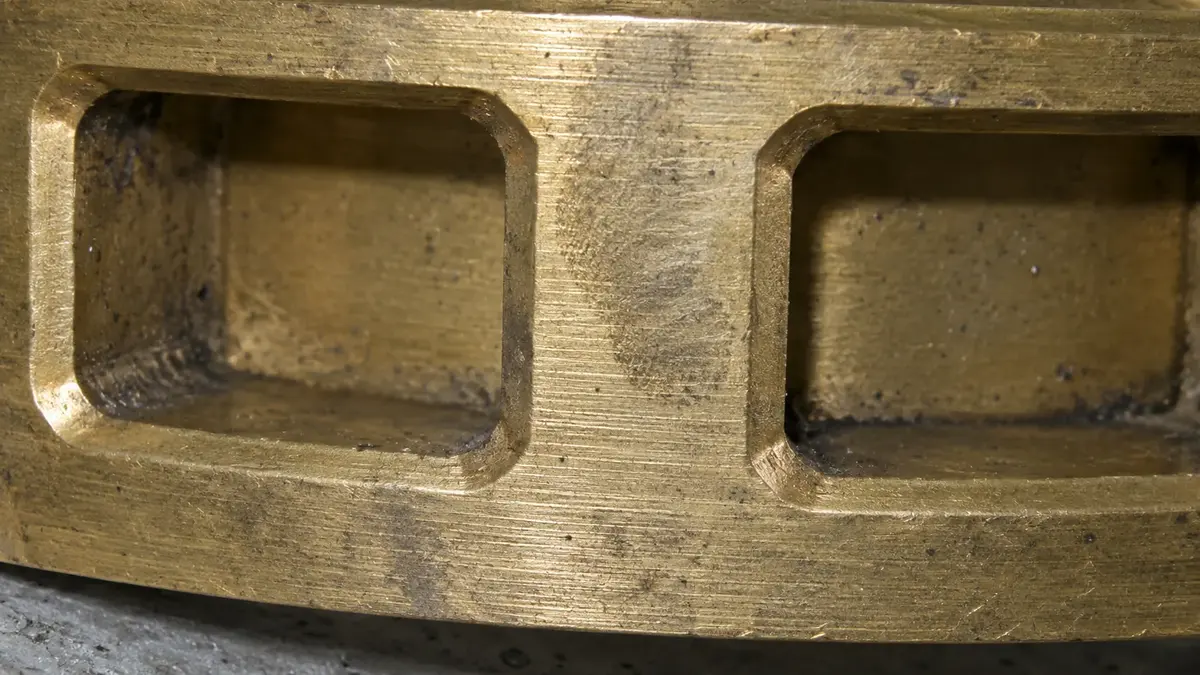

Kuningan menunjukkan perilaku kimia yang serupa. Sebagian besar sangkar kuningan dibuat melalui pemesinan dari kuningan cor atau tempa, tidak terpengaruh oleh sebagian besar pelumas bearing umum, termasuk oli dan gemuk sintetis, serta dapat dibersihkan dengan pelarut organik. Tabel penandaan Koyo menyebut paduan sangkar hasil pemesinannya secara lebih spesifik: coran kuningan berkekuatan tarik tinggi (Koyo).
Ada satu pengecualian yang perlu dibawa hingga ke meja pemesanan karena membuat kuningan memiliki dua jawaban berbeda. Dalam aplikasi seperti kompresor refrigerasi yang menggunakan amonia, SKF menetapkan sangkar kuningan hasil pemesinan atau baja dan melarang kuningan lembaran pres. Kuningan lembaran dan kuningan hasil pemesinan bukan pengganti satu sama lain dalam penggunaan tersebut, meskipun keduanya sama-sama kuningan.
| Material | Bentuk | Batas suhu | Catatan kimia | Penggunaan umum |
|---|---|---|---|---|
| Baja karbon rendah | Lembaran pres | 300 °C | Tidak terpengaruh pelumas bearing normal dan pelarut pembersih | Penggunaan umum, bawaan pada sebagian besar bearing katalog |
| Baja struktural tanpa paduan | Hasil pemesinan | 300 °C | Seperti di atas; sebagian diberi perlakuan permukaan untuk mengurangi gesekan dan keausan | Ukuran lebih besar, tugas lebih berat |
| Kuningan | Lembaran pres | 250 °C | Tidak untuk penggunaan dalam amonia | Sebagian ukuran kecil dan sedang |
| Kuningan (cor atau tempa) | Hasil pemesinan | 250 °C | Tidak terpengaruh sebagian besar pelumas termasuk pelumas sintetis; dapat dibersihkan dengan pelarut | Tugas berat, kecepatan tinggi, beban kejut |
| PA66 berpenguat serat kaca | Cetak injeksi | Tidak ada angka tunggal; mengalami penuaan | Batas 70 °C dalam amonia; batas bawah −40 °C | Sangat umum pada bearing kecil dan sedang |
| PA46 berpenguat serat kaca | Cetak injeksi | PA66 + 15 °C | Seperti PA66 | Standar pada sebagian bearing rol toroidal CARB |
| PEEK berpenguat serat kaca | Cetak injeksi | 200 °C, tanpa penuaan; 150 °C pada kecepatan tinggi | Ketahanan kimia dan aus tinggi | Bearing bola dan rol silindris hibrida serta superpresisi |
| Resin fenol | Hasil pemesinan | Tidak dipublikasikan Koyo | Ringan, inersia rendah | Presisi berkecepatan tinggi, tercantum sebagai kode Koyo FT |
Batas suhu dan catatan kimia berasal dari SKF; baris resin fenol berasal dari tabel penandaan Koyo. Untuk material cincin dan rol tempat sangkar ini dipasang, lihat panduan material bearing rolling mill.
Mengapa Sangkar Poliamida Dinilai Berdasarkan Umur, Bukan Suhu?
Sangkar polimer tidak langsung gagal pada satu ambang tertentu. Material ini menua. Laju penuaannya bergantung pada suhu, waktu, dan medium yang mengenainya, yang dalam praktik berarti pelumas. Karena itu, SKF tidak menerbitkan satu angka tunggal untuk poliamida. SKF menetapkan suhu operasi yang diizinkan sebagai suhu yang memberikan umur penuaan sangkar minimal 10 000 jam operasi (SKF).
Definisi tersebut merupakan jawabannya, dan bentuk jawabannya berbeda dari yang biasanya diharapkan. Ketika Anda bertanya "nilon tahan hingga suhu berapa", Anda seolah menanyakan sifat plastik semata. Jawaban yang jujur sebenarnya merupakan gabungan sifat plastik, pelumas, dan umur pakai yang dibutuhkan.
PA66 adalah material yang paling umum digunakan untuk sangkar cetak injeksi, dengan atau tanpa serat kaca, karena memadukan kekuatan dan elastisitas dengan baik. Sifat mekanisnya bergantung pada suhu dan mengalami penuaan. SKF mengelompokkan pelumas sebagai agresif atau ringan, lalu menggeser suhu yang diizinkan sesuai kelompok tersebut. Dengan demikian, kesesuaian sangkar poliamida untuk suatu aplikasi ditentukan oleh kondisi operasi dan kebutuhan umur, bukan oleh satu nilai dalam tabel.
Ada dua batas tegas yang layak diingat. Beberapa medium lebih agresif daripada yang tercantum dalam tabel pelumas SKF. Contoh yang disebutkan adalah amonia dalam kompresor refrigerasi, dan dalam kondisi tersebut PA66 berpenguat serat kaca tidak boleh digunakan di atas 70 °C (160 °F). Di sisi lain, poliamida kehilangan elastisitas pada suhu rendah, sehingga PA66 berpenguat serat kaca tidak boleh digunakan jika suhu operasi kontinu berada di bawah −40 °C (−40 °F).
Ada dua pilihan peningkatan ketika PA66 tidak lagi memadai. PA46 berpenguat serat kaca memiliki suhu operasi yang diizinkan 15 °C (25 °F) lebih tinggi daripada PA66 dan menjadi material sangkar standar pada sebagian bearing rol toroidal CARB ukuran kecil dan sedang. PEEK berpenguat serat kaca merupakan tingkat berikutnya untuk kecepatan tinggi, ketahanan kimia, atau suhu tinggi. PEEK tidak menunjukkan tanda penuaan akibat suhu atau aditif oli hingga 200 °C (390 °F). Batas penggunaan berkecepatan tingginya lebih rendah, yaitu 150 °C (300 °F), karena itulah suhu pelunakan polimer. Sangkar PEEK umumnya tersedia pada bearing bola dan rol silindris hibrida serta superpresisi, yang dibahas lebih lanjut dalam panduan bearing keramik dan hibrida.
Produsen lain memang menerbitkan angka tunggal, dan kedua pendekatan tersebut tetap sejalan jika dipahami sebagai dua hal berbeda. NTN menetapkan sangkar poliamida T2 pada suhu puncak 120 °C dan suhu kontinu 100 °C, yaitu batas desain untuk sangkar tertentu dalam penggunaan normal. Definisi umur penuaan SKF menjelaskan apa yang terjadi di sekitar angka tersebut ketika pelumas tertentu digunakan. Gunakan angka produsen untuk sangkar yang benar-benar Anda pesan, lalu gunakan pertimbangan umur penuaan jika pelumas atau tugasnya tidak biasa.
Konsekuensi praktisnya, pemilihan pelumas dan pemilihan sangkar merupakan satu keputusan, bukan dua keputusan terpisah. Jika gemuk diganti, suhu yang diizinkan untuk sangkar ikut berubah. Panduan pelumasan bearing kami membahas sisi kimia dan aditif dari pasangan tersebut.
Dipusatkan pada Bola atau Dipandu Cincin? Cara Sangkar Ditempatkan
Material hanya mencakup separuh spesifikasi sangkar. Separuh lainnya adalah cara sangkar ditempatkan, dan ini benar-benar merupakan keputusan tersendiri. Sangkar dapat dipusatkan oleh elemen gelinding yang ditahannya atau dipandu oleh landasan pada cincin dalam atau cincin luar. Pilihannya ditentukan oleh ukuran dan seri bearing, kecepatan, serta cara bearing dirakit.
SKF menjelaskan alasan rekayasanya, bukan sekadar menyajikan pemanduan sebagai keunikan katalog. Beberapa tipe bearing memerlukan sangkar belah atau tipe snap karena sangkar dipasang setelah cincin dan elemen gelinding dirakit lebih dahulu. Tipe lain memerlukan sangkar yang dipandu rol agar dapat tetap menyatu sebagai rakitan. Selain itu, bearing dengan kombinasi ukuran dan seri tertentu memerlukan sangkar yang dipandu cincin untuk membatasi tegangan kontak antara elemen gelinding dan sangkar (SKF). Jika dibaca berurutan, ketiga alasan tersebut menunjukkan bahwa pemanduan ditentukan oleh metode perakitan, kebutuhan agar rakitan tetap menyatu, lalu tegangan kontak, sebelum preferensi pribadi ikut dipertimbangkan.
Landasan pemandu menambahkan kontak geser yang tidak ada pada sangkar yang dipusatkan oleh bola, dan kontak tersebut memerlukan pelumas. Inilah yang ditandai oleh sufiks S dari SKF: alur pelumasan pada permukaan pemandu. Jika Anda melihat MAS atau MBS pada suatu penandaan, perbedaannya terletak pada alur tersebut.
Sangkar juga diklasifikasikan berdasarkan cara pembuatannya, bukan hanya tempatnya bergerak. NTN membaginya menjadi tipe pres, hasil pemesinan, dan bentukan (NTN, CAT. No. 2203). Tabel penandaan Koyo menambahkan tipe keempat, yaitu sangkar tipe pin berkode FP dari baja karbon, yang digunakan pada bearing rol besar dengan pin menembus rol berlubang. Sangkar besar yang dipandu cincin umum dijumpai pada ukuran yang dibahas dalam panduan bearing rol silindris empat baris.
Pemanduan bukanlah spesifikasi presisi. Jenis sangkar dan kelas toleransi merupakan dua parameter yang berdiri sendiri, sama seperti kelas kelonggaran dan kelas toleransi; lihat peringkat ABEC dan kelas toleransi ISO 492 untuk memahami perbedaannya.
Bagaimana Cara Membaca Sufiks Sangkar Antarmerek?
Kode sangkar memuat material dan posisi pemusatan sekaligus, dan tidak ada standar yang mengaturnya. Setiap produsen menggunakan sistemnya sendiri. Inilah sebabnya penggantian yang memetakan sufiks huruf demi huruf dapat menghasilkan ukuran yang benar tetapi bearing yang salah.
Sistem penandaan bearing bola alur dalam SKF sangat jelas karena menyebutkan posisi pemusatan pada setiap entri sangkar (SKF):
| Kode SKF | Sangkar |
|---|---|
M | Kuningan hasil pemesinan, dipusatkan pada bola. Angka setelah M menandai desain atau kelas material lain, misalnya M2 |
MA(S) | Kuningan hasil pemesinan, dipusatkan pada cincin luar. S menunjukkan alur pelumasan pada permukaan pemandu |
MB(S) | Kuningan hasil pemesinan, dipusatkan pada cincin dalam. S menunjukkan alur pelumasan pada permukaan pemandu |
TN9 | PA66 berpenguat serat kaca, dipusatkan pada bola |
TN9/VG1561 | PA46 berpenguat serat kaca, dipusatkan pada bola |
JEM | Baja pres, dipusatkan pada bola. Lihat peringatan di bawah |
M, MA, dan MB semuanya berarti kuningan hasil pemesinan. Huruf berikutnya menunjukkan tempat sangkar dipusatkan, yang benar-benar memengaruhi gesekan, jalur pelumas, dan perilaku saat akselerasi. Menganggap ketiganya sebagai satu kode hanya karena materialnya sama merupakan kesalahan pemesanan yang umum.
JEM perlu dibahas tersendiri karena kode sangkar ini diam-diam mengubah dua hal yang bukan bagian sangkar. SKF mendokumentasikannya sebagai "penandaan pasar purnajual yang hanya digunakan pada kemasan. Bearing itu sendiri ditandai sesuai sistem penandaan SKF." SKF menambahkan bahwa sufiks tersebut "juga menunjukkan kelonggaran internal C3 dan gemuk GJN untuk bearing yang tertutup pada kedua sisi." Dengan demikian, nomor komponen yang tampak seperti varian sangkar ternyata juga mengubah kelonggaran. Jika bearing JEM pernah beroperasi berbeda dari J yang Anda harapkan, inilah alasannya. Panduan kelas kelonggaran internal kami menjelaskan akibat perpindahan ke C3.
Sekarang bandingkan dengan produsen lain. Koyo menggunakan alfabet yang sama sekali berbeda untuk kode sangkarnya dan menyusun informasinya dengan cara yang berbeda pula (Koyo):
| Kode Koyo | Sangkar | Kelompok |
|---|---|---|
// | Lembaran baja | Pres |
YS | Lembaran baja tahan karat | Pres |
FT | Resin fenol | Hasil pemesinan |
FY | Coran kuningan berkekuatan tarik tinggi | Hasil pemesinan |
FW | Coran kuningan berkekuatan tarik tinggi, tipe dapat dipisahkan | Hasil pemesinan |
NG, FG | Poliamida | Cetak |
FP | Baja karbon | Tipe pin |
PA | Dengan sangkar berpemandu cincin luar | Pemanduan, bearing bola |
Q3 | Dengan sangkar berpemandu rol | Pemanduan, bearing rol |
V | Rol penuh, tanpa sangkar | Konstruksi |
Perbedaan strukturnya merupakan bagian yang paling berguna. SKF menggabungkan material dan pemanduan dalam satu huruf sehingga M dan MA hanya berbeda pada pemanduannya. Koyo memisahkannya: material berada pada posisi material dan jenis sangkar, sedangkan PA dan Q3 berada pada posisi pemanduan sangkar di bagian lain penandaan. Sangkar kuningan hasil pemesinan yang dipandu cincin luar menggunakan satu kode di SKF dan dua kode di Koyo. Ini bukan masalah penerjemahan yang dapat diselesaikan dengan tabel pencarian. Inilah alasan terkuat untuk memetakan sufiks berdasarkan fungsi, sebagaimana dijelaskan dalam panduan tabel referensi silang bearing.
Kedua produsen tersebut memang sepakat pada satu huruf. V berarti rol penuh dalam kedua sistem, sehingga bearing pada bagian berikut disebut NCF 2224 V.
Bersangkar atau Tanpa Sangkar: Apa yang Sebenarnya Ditunjukkan Katalog?
Setiap penjelasan umum tentang bearing rol penuh menyebut bahwa konstruksi ini menahan beban lebih besar dan beroperasi lebih lambat. Pernyataan tersebut benar, tetapi belum cukup untuk menentukan spesifikasi karena tidak menjelaskan kapasitas beban mana yang meningkat atau seberapa besar kecepatannya turun. Data produk SKF sendiri memberikan jawabannya, dan hasilnya lebih spesifik daripada slogan tersebut.

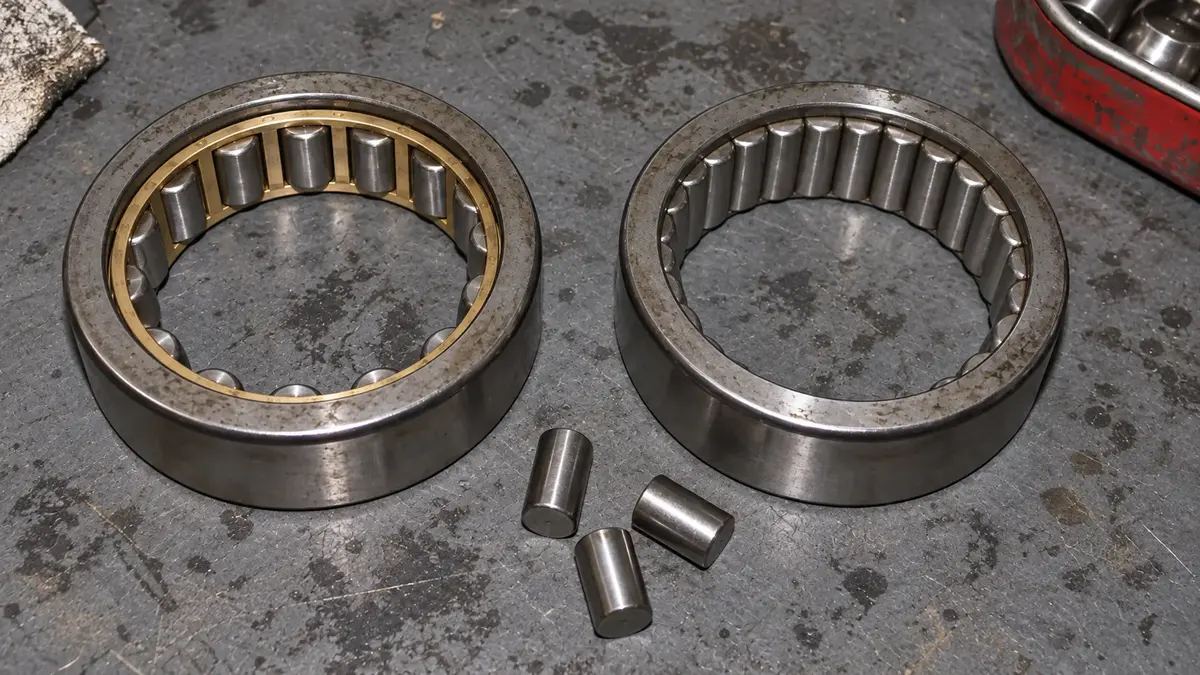

Bandingkan dua bearing rol silindris satu baris dengan dimensi batas identik, yaitu 120 x 215 x 58 mm. Salah satunya memakai sangkar kuningan hasil pemesinan. Yang lain sama sekali tidak memakai sangkar.
Bersangkar NU 2224 ECM | Rol penuh NCF 2224 V | Perubahan | |
|---|---|---|---|
| Sangkar | Kuningan hasil pemesinan | Tidak ada | |
| Kapasitas beban dinamis dasar C | 520 kN | 512 kN | −1.5% |
| Kapasitas beban statis dasar C₀ | 630 kN | 735 kN | +16.7% |
| Kecepatan acuan | 3 400 r/min | 1 400 r/min | −59% |
| Kecepatan batas | 5 600 r/min | 1 700 r/min | −70% |
Sumber: SKF NU 2224 ECM dan SKF NCF 2224 V, diakses 2026-09-09.
Ada dua catatan penting yang harus menyertai angka tersebut. Bearing bersangkar menggunakan desain internal berkapasitas lebih tinggi EC dari SKF, sehingga sebagian kecil perbedaan kapasitas dinamis berasal dari desain tersebut, bukan semata-mata dari keberadaan sangkar. Selain itu, perbandingan ini hanya mencakup satu pasangan ukuran. Rasionya berubah di sepanjang rentang produk, jadi perlakukan angka ini sebagai satu titik data yang telah diverifikasi, bukan hukum umum, lalu periksa ukuran Anda sendiri sebelum mengandalkannya.
Jika dibaca dengan cara tersebut, komprominya menjadi jelas. SKF menjelaskan bearing rol penuh sebagai bearing tanpa sangkar yang memuat jumlah rol maksimum sehingga sesuai untuk beban radial sangat berat pada kecepatan lebih rendah (SKF). Peningkatan kapasitas terutama muncul pada kapasitas statis, yaitu nilai yang penting untuk tugas berat, lambat, atau berosilasi. Panduan kapasitas beban dinamis dan statis kami menjelaskan mengapa C dan C₀ menjawab pertanyaan yang berbeda.
Penyebab penurunan kecepatan adalah kemiringan rol. Sangkar menjaga setiap rol tetap sejajar dengan sumbu bearing. Tanpa komponen yang menjalankan fungsi tersebut, rol dapat miring, saling bergesekan, dan menghasilkan panas, yang akhirnya menentukan batas operasi. Kompromi yang sama muncul pada keluarga bearing rol jarum, dan sering menjadi keputusan pemilihan utamanya; lihat bearing rol jarum bersangkar dan rol penuh untuk versi tersebut. Pilihan setara antara geometri rol dibahas dalam bearing rol tirus dibandingkan rol silindris.
Produsen terus mengembangkan jalan tengah dari kompromi ini. SKF memasarkan bearing rol silindris berkapasitas tinggi yang dapat dipisahkan dan diklaim memadukan kapasitas beban tinggi bearing rol penuh dengan kemampuan kecepatan tinggi bearing bersangkar. Perlakukan pernyataan tersebut sebagai klaim SKF untuk keluarga produk tertentu, bukan sebagai hasil yang berlaku umum.
Bagaimana Sangkar Bearing Mengalami Kegagalan?

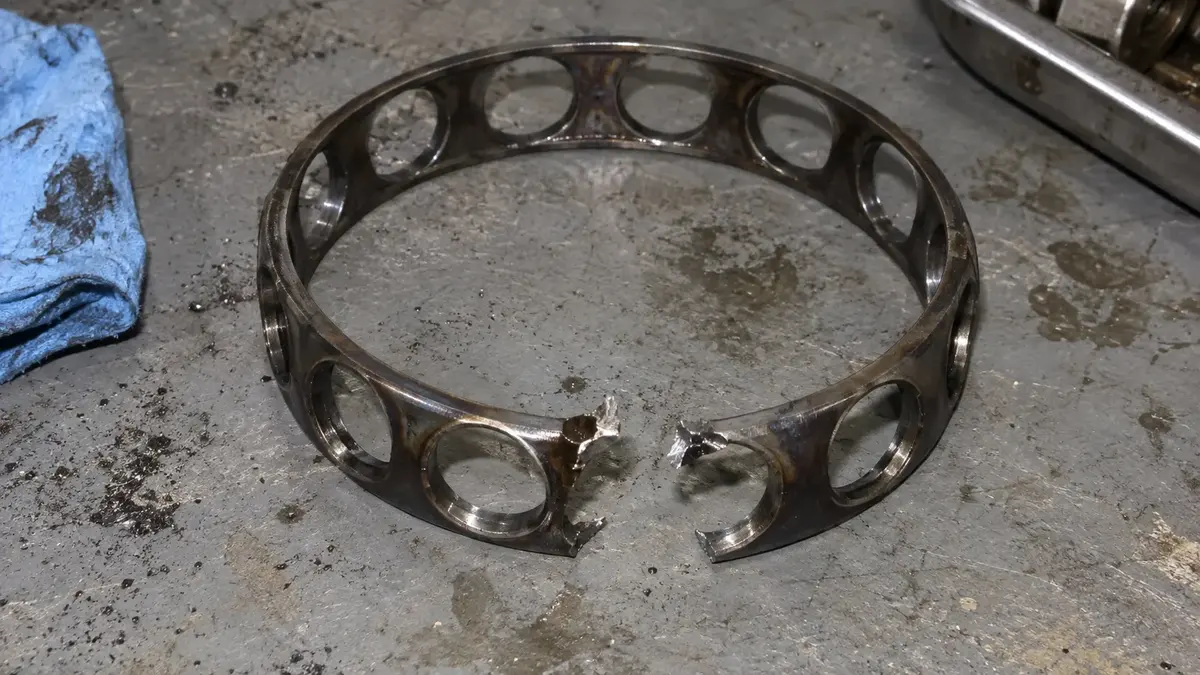

Kerusakan sangkar hampir selalu merupakan gejala. Entri pemecahan masalah NSK untuk kerusakan sangkar mencantumkan tujuh kemungkinan penyebab, dan tidak satu pun berupa sangkar yang spesifikasinya terlalu rendah (NSK). Penyebabnya adalah pemasangan buruk disertai ketidaksejajaran bearing, penanganan buruk, beban momen besar, benturan dan getaran besar, kecepatan putar berlebihan dengan akselerasi dan perlambatan mendadak, pelumasan buruk, serta kenaikan suhu.
| Kondisi kerusakan | Penyebab menurut NSK | Tindakan penanggulangan NSK |
|---|---|---|
| Sangkar berubah bentuk, patah, atau aus | Pemasangan buruk dan ketidaksejajaran; penanganan buruk | Periksa metode pemasangan |
| Tiang sangkar patah | Benturan dan getaran besar; beban momen besar | Kurangi getaran |
| Permukaan samping berubah bentuk | Penanganan buruk; pemasangan buruk | Periksa metode pemasangan |
| Permukaan kantong aus | Pelumasan buruk; kecepatan berlebihan dengan akselerasi dan perlambatan mendadak | Ubah metode pelumasan atau pelumas; pilih jenis sangkar lain |
| Permukaan pemandu aus | Pelumasan buruk; kenaikan suhu | Periksa kondisi suhu, putaran, dan beban |
Kondisi dan penyebab berasal dari NSK; pemasangan setiap kondisi pada penyebab yang paling erat terkait merupakan rangkuman teknik karena NSK menyajikan keduanya sebagai dua daftar.
Tabel tersebut memiliki kegunaan diagnostik di luar isi setiap baris. Keausan pada permukaan pemandu hanya dapat terjadi pada sangkar yang memiliki permukaan pemandu, yaitu sangkar yang dipandu cincin. Temuan ini mengungkap konstruksi bearing sekaligus riwayat operasinya, lalu mengarahkan pemeriksaan pada pasokan pelumas ke landasan pemandu, bukan ke kantong sangkar. NSK menggambarkan kerusakan sangkar pada bearing bola alur dalam, kontak sudut, rol tirus, dan rol silindris, jadi masalah ini tidak terbatas pada satu keluarga.
Sangkar polimer menambahkan mode yang tidak tercakup dalam tabel, dan mode tersebut langsung mengikuti perilaku penuaan yang dibahas sebelumnya. Sangkar poliamida yang menua menjadi getas dan dapat retak tanpa kejadian beban berlebih yang sesuai. Misalnya, sangkar polimer retak dikeluarkan dari posisi tanpa riwayat benturan, tanpa ketidaksejajaran, dan dengan beban jauh di bawah kapasitasnya. Periksa suhu operasi dan pelumas sebelum mencari penyebab mekanis.
Perhatikan satu hal yang tidak ada di sini: persentase. Produsen menerbitkan kerusakan sangkar sebagai mode kualitatif, dan setiap angka yang mengklaim persentase kegagalan bearing akibat sangkar perlu ditelusuri sumbernya sebelum digunakan. Kerangka mode yang layak dirujuk dijelaskan dalam panduan analisis kegagalan bearing, dengan kasus industri berat dibahas dalam analisis kegagalan bearing hot strip mill. Karena ketidaksejajaran berada di urutan teratas daftar penyebab NSK, bearing rol sferis dan ketidaksejajaran sering menjadi perbaikan hulu yang lebih berguna. Kebisingan sangkar biasanya muncul sebelum kerusakan sangkar, dan panduan diagnosis kebisingan bearing membahas cara membacanya.
Bagaimana Cara Menentukan Spesifikasi Sangkar?
Evaluasi empat masukan berikut secara berurutan, lalu material dan pemanduan yang tepat akan tersaring dengan sendirinya. Gunakan sangkar standar produsen sebagai pilihan awal kecuali salah satu dari empat masukan tersebut mengharuskan pilihan lain, karena sangkar standar diproduksi dalam volume terbesar untuk ukuran tersebut.
Ada dua hal yang perlu ditegaskan mengenai apa yang bukan menjadi tujuan keputusan ini.
Pertama, perubahan sangkar bukanlah perbaikan untuk masalah lain. Mengganti sangkar tidak akan memperbaiki ketidaksejajaran, memulihkan pasokan pelumas, atau menyerap beban kejut yang seharusnya tidak diterima posisi tersebut. Karena ketidaksejajaran, pelumasan buruk, dan getaran berada di urutan teratas daftar penyebab NSK, mengganti sangkar pada kegagalan berulang tanpa mengatasi ketiganya hanya akan menghasilkan kegagalan kedua dengan nomor komponen berbeda.
Kedua, perubahan ini biasanya bukan desain ulang. Pemilihan sangkar umumnya cukup ditentukan dalam satu baris pesanan tanpa mengubah rumah atau poros. SKF menawarkan bearing bola alur dalam Quiet Running dengan sangkar baja pres atau kuningan hasil pemesinan dan menyatakan bahwa keduanya tetap sepenuhnya dapat dipertukarkan dengan bearing bola alur dalam standar. Kemampuan saling tukar inilah yang membuat sangkar menjadi parameter praktis: Anda dapat mengubahnya tanpa menyentuh komponen di sekelilingnya.
Hal tersebut menempatkan sangkar bersama dua keputusan lain yang dibahas secara terpisah di situs ini. Kelonggaran internal, penyegelan, dan sangkar merupakan tiga parameter spesifikasi pada bearing yang selain itu tetap standar. Ketiganya saling berinteraksi. Kelonggaran dan sangkar sama-sama dipengaruhi suhu, sedangkan hambatan segel ikut menaikkan suhu tersebut. Lihat kelas kelonggaran internal dan bearing bersegel dibandingkan bearing berpelindung untuk dua parameter lainnya.
Jika Anda sedang menentukan sangkar untuk suatu posisi, kirimkan suhu operasi, pelumas, kecepatan, dan siklus tugas kepada kami. Tim teknik ANDE akan memberikan rekomendasi material dan pemanduan sangkar, lalu memastikan ketersediaannya untuk ukuran Anda. Itu lebih baik daripada sekadar menyebut sangkar standar dan baru menemukan keterbatasannya nanti.
Pertanyaan yang Sering Diajukan
Apa fungsi sangkar dalam bearing?
Sangkar memisahkan elemen gelinding agar tidak saling bergesekan, mengatur jaraknya secara merata di sepanjang lintasan gelinding, dan memandunya melewati busur tanpa beban. Pada bearing yang dapat dipisahkan, sangkar juga menjaga rakitan tetap menyatu selama penanganan dan pemasangan. Sangkar tidak menahan beban. ISO 5593:2023 mendefinisikan istilah tersebut, termasuk bentuk seperti sangkar jendela. Sangkar, penahan, dan pemisah adalah tiga sebutan untuk komponen yang sama.
Sangkar bearing terbuat dari apa?
Baja pres atau hasil pemesinan, kuningan pres atau hasil pemesinan, poliamida cetak injeksi (PA66 atau PA46), serta PEEK berpenguat serat kaca mencakup hampir seluruh produksi. SKF menetapkan batas operasi sangkar baja 300 °C dan kuningan 250 °C. Koyo juga mencantumkan sangkar resin fenol hasil pemesinan dan sangkar tipe pin dari baja karbon dalam tabel penandaannya.
Berapa suhu yang dapat ditahan sangkar poliamida?
Tidak ada satu angka tunggal, dan itulah jawaban yang akurat, bukan pengelakan. SKF mendefinisikan suhu operasi yang diizinkan untuk PA66 berpenguat serat kaca sebagai suhu yang memberikan umur penuaan sangkar minimal 10 000 jam operasi dalam pelumas yang digunakan. Karena itu, nilainya berubah sesuai agresivitas pelumas. Dua batasnya tetap: 70 °C dalam penggunaan dengan amonia dan batas bawah −40 °C untuk operasi kontinu, karena di bawah suhu tersebut material kehilangan elastisitas.
Apakah bearing dapat beroperasi tanpa sangkar?
Ya. Bearing rol penuh menghilangkan sangkar dan memuat elemen gelinding sebanyak mungkin. Pada pasangan rol silindris SKF berukuran 120 x 215 x 58 mm, NCF 2224 V rol penuh memiliki kapasitas beban statis 16.7% lebih tinggi daripada NU 2224 ECM bersangkar. Kecepatan batasnya 70% lebih rendah. Kapasitas beban dinamisnya hampir tidak berubah, sehingga komprominya adalah kapasitas statis dibandingkan kecepatan.
Apa penyebab kegagalan sangkar bearing?
NSK mengaitkan kerusakan sangkar dengan pemasangan buruk disertai ketidaksejajaran, penanganan buruk, beban momen besar, benturan dan getaran besar, kecepatan putar berlebihan dengan akselerasi dan perlambatan mendadak, pelumasan buruk, serta kenaikan suhu. Memilih jenis sangkar lain merupakan salah satu tindakan penanggulangannya, tetapi langkah tersebut berada di samping pemeriksaan metode pemasangan dan pelumas. Singkirkan penyebab hulu sebelum memilih sangkar yang lebih kuat.
Apakah sufiks sangkar memiliki arti yang sama pada semua produsen?
Tidak. Selain hurufnya berbeda, strukturnya pun berbeda. Sangkar kuningan hasil pemesinan menggunakan kode M di SKF dan FY di Koyo. SKF memasukkan pemanduan ke dalam huruf yang sama sehingga M dipusatkan pada bola dan MA dipusatkan pada cincin luar. Koyo menempatkan pemanduan pada posisi terpisah dalam penandaan, sebagai PA atau Q3. Petakan kode sangkar berdasarkan fungsi, jangan pernah huruf demi huruf.
Ringkasnya
Sangkar tidak menahan beban, tetapi menentukan sebagian besar batas operasi bearing. Empat hal berikut patut diingat:
- Material menentukan batas suhu, dan kedua logam memiliki angka yang dipublikasikan sedangkan poliamida tidak. Baja 300 °C, kuningan 250 °C, PEEK 200 °C dengan batas kecepatan tinggi 150 °C, sedangkan poliamida dinilai berdasarkan umur penuaan dalam pelumas tertentu.
- Pemanduan merupakan keputusan kedua. Sangkar yang dipusatkan pada bola, dipandu cincin dalam, dan dipandu cincin luar adalah komponen berbeda dengan gesekan, kebutuhan pelumas, serta pola kegagalan yang berbeda. SKF memilih pemanduan cincin untuk membatasi tegangan kontak, bukan berdasarkan preferensi.
- Kode tidak dapat dipertukarkan huruf demi huruf. SKF menggabungkan material dan pemanduan dalam satu huruf, sedangkan Koyo memisahkannya ke dalam dua posisi.
JEMbahkan mengubah kelonggaran sekaligus sangkar. - Kerusakan sangkar merupakan gejala. Ketidaksejajaran, penanganan, benturan, kecepatan berlebih, pelumasan, dan suhu menjadi penyebabnya. Periksa faktor hulu sebelum mengganti komponennya.
Kirimkan suhu operasi, pelumas, kecepatan, dan siklus tugas kepada tim teknik ANDE untuk mendapatkan rekomendasi material dan pemanduan sangkar bagi ukuran yang Anda butuhkan.
