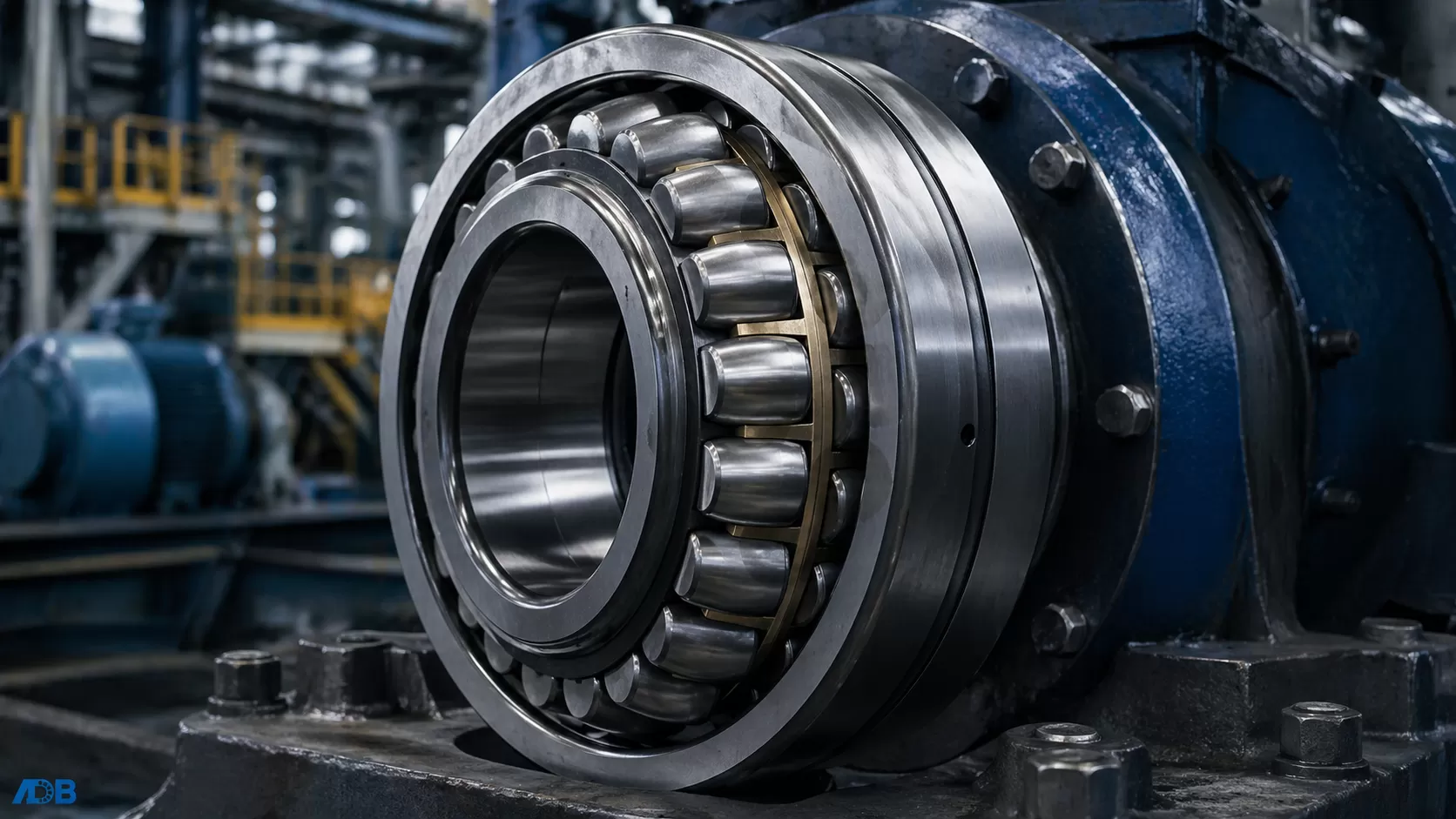

Un rodamiento de rodillos a rótula (SRB) es un rodamiento autoalineable que soporta cargas radiales y axiales elevadas y admite la desalineación angular entre los aros interior y exterior. Los catálogos técnicos de los fabricantes (SKF, Schaeffler, NSK, Timken) suelen situar esta capacidad de autoalineación entre 1,5° y 2,5°, según la serie y la clase de juego interno. Verifique siempre el valor en la ficha técnica del rodamiento que vaya a especificar. Cuando la flexión del eje, la dilatación térmica o las imperfecciones de montaje descartan una disposición rígida, los SRB son la solución habitual.
Puntos clave
- Los rodamientos de rodillos a rótula admiten la flexión angular del eje y la desalineación del alojamiento sin la carga de borde que destruye los rodamientos de rodillos cilíndricos o cónicos.
- La vida nominal del rodamiento se calcula con el método L10 definido en ISO 281:2007. En servicio industrial bien mantenido, la L10 se sitúa típicamente entre 20.000 y 100.000+ horas, según la carga, la velocidad y la contaminación.
- Los SRB predominan en trituradoras, cribas vibratorias, máquinas de colada continua y ejes principales de aerogeneradores, donde las cargas radiales elevadas coinciden con la flexión del eje.
- La lubricación y la obturación son las dos variables que más influyen en la vida útil del SRB en entornos exigentes. La mayoría de los fallos prematuros se debe a una de esas dos causas.
- Los fallos de rodamientos relacionados con la desalineación casi siempre pueden evitarse mediante una selección, un ajuste y un mantenimiento correctos.
¿Por qué la desalineación es inevitable en la industria pesada?
Toda máquina rotativa presenta cierto grado de desalineación. En condiciones ideales resulta insignificante; en la industria pesada, no. La ISO 15243 clasifica los daños en rodamientos en seis modos de fallo según su aspecto, y una desalineación superior a la tolerancia de diseño se manifiesta en varios de ellos: fatiga iniciada en la superficie (5.1.3), cuando la carga de borde concentra las tensiones; desgaste abrasivo y adhesivo (5.2); y fractura por fatiga (5.6.3), cuando un aro está sometido a tensiones cíclicas elevadas (ISO 15243:2017). La norma clasifica el aspecto, no la causa. La guía sobre fallos de rodamientos explica esta distinción y el proceso de diagnóstico desde el patrón de daño hasta la causa raíz.

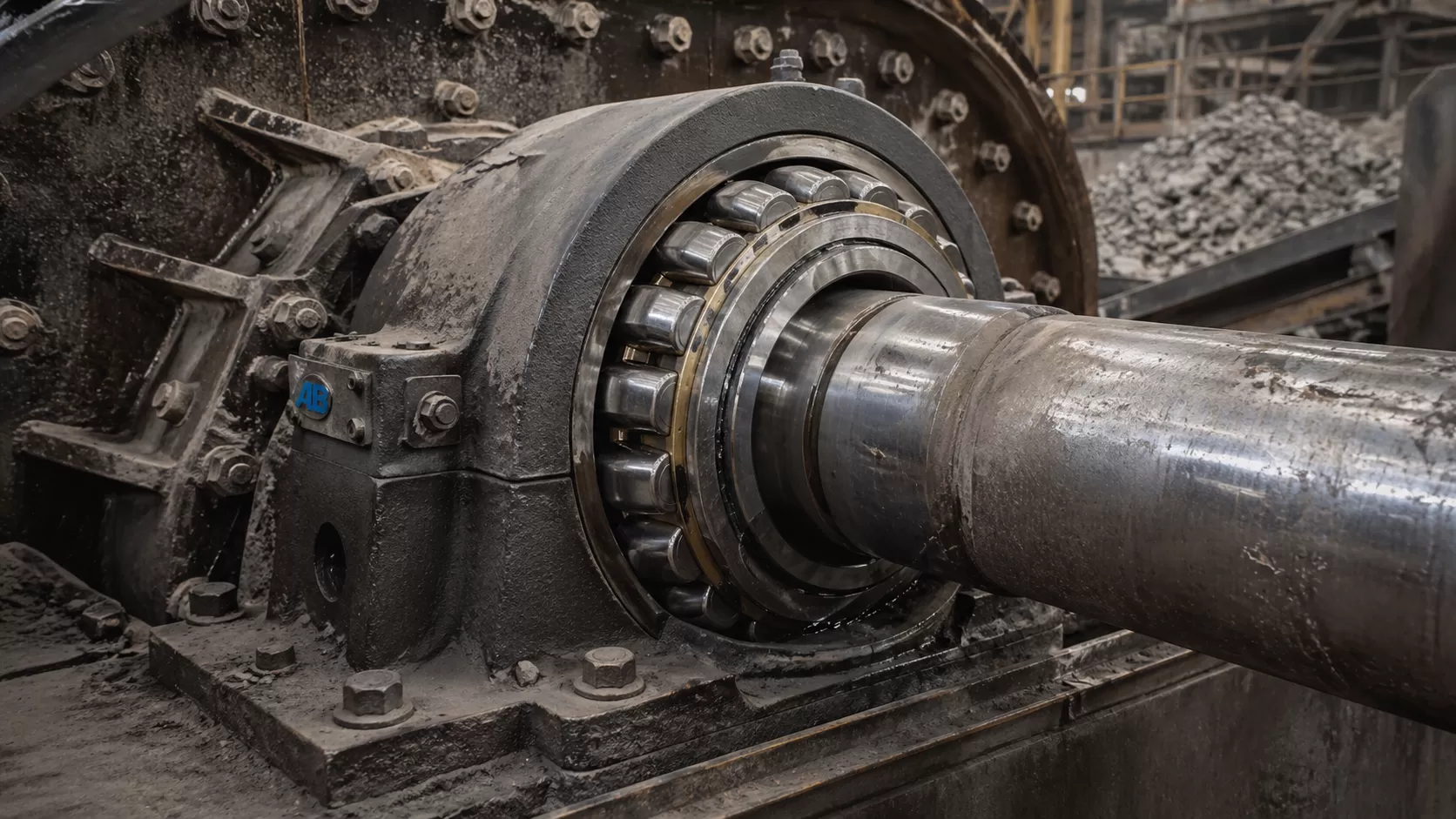

Los ejes principales de las trituradoras se flexionan bajo cargas de impacto. Las poleas de los transportadores se curvan en tramos largos. Los segmentos de las máquinas de colada continua se desplazan a medida que los gradientes térmicos varían a lo largo de la línea de colada. En cada caso, el rodamiento debe admitir un desplazamiento angular que un rodamiento de rodillos cilíndricos o cónicos convencional no puede tolerar sin carga de borde, fatiga prematura y fallo final.
Las consecuencias son predecibles y costosas:
- La carga de borde concentra las tensiones en una banda estrecha de la pista de rodadura y acelera el descascarillado.
- El aumento de la temperatura de funcionamiento debido a una distribución desigual de la carga degrada el lubricante con mayor rapidez.
- El daño en las obturaciones causado por el movimiento angular del eje deja el rodamiento expuesto a la entrada de contaminantes.
- Las paradas no planificadas. El fallo de un solo rodamiento de trituradora puede detener la línea de producción hasta que se sustituya y realinee la disposición de rodamientos.
Los rodamientos de rodillos convencionales están diseñados para trabajar con una alineación casi perfecta. Cuando las condiciones reales no la permiten, el rodamiento sufre las consecuencias.
¿Cómo admiten la desalineación los rodamientos de rodillos a rótula?

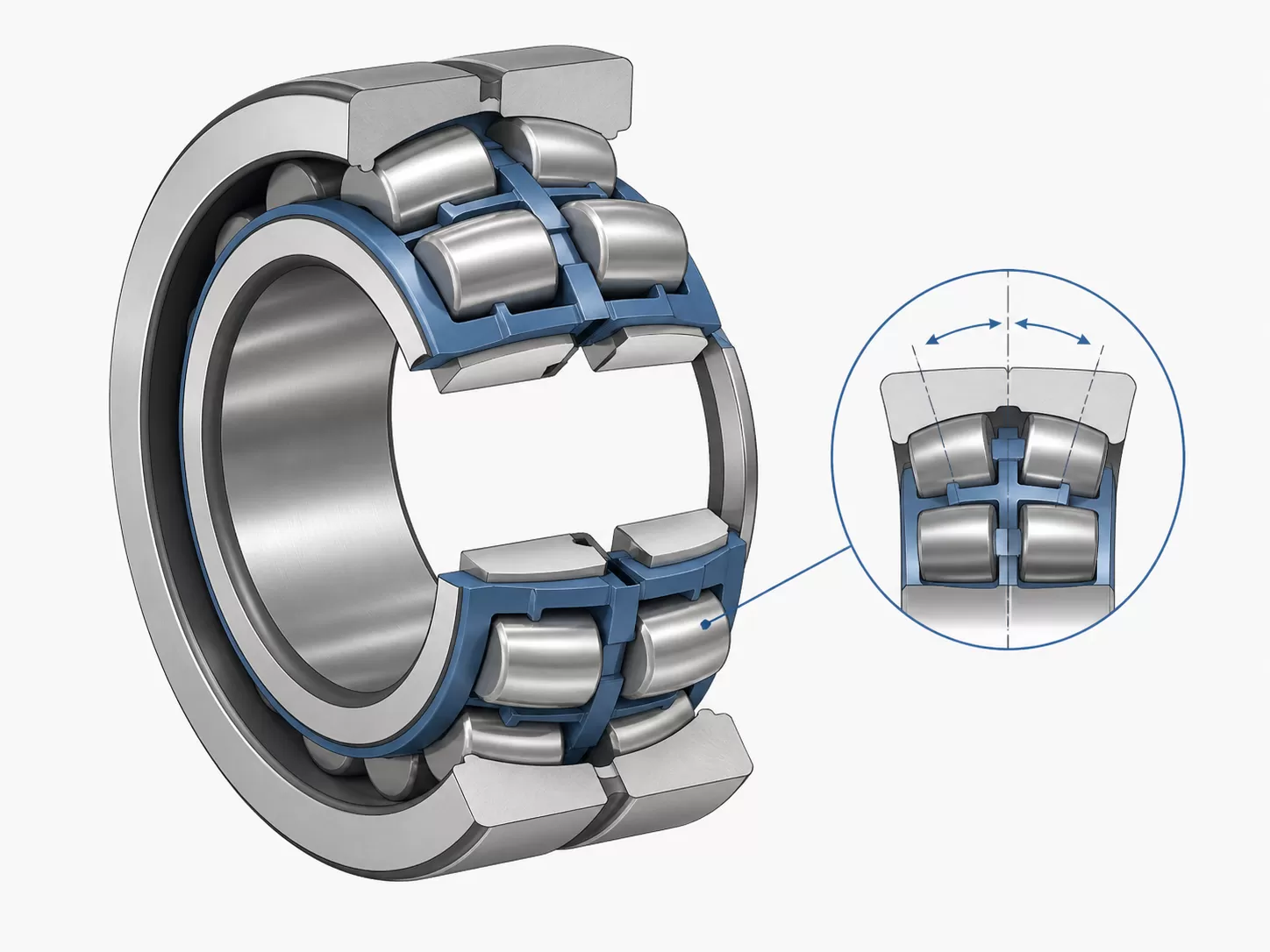

La característica que define un rodamiento de rodillos a rótula es la pista de rodadura cóncava del aro exterior. Los rodillos abarrilados se desplazan sobre esta superficie esférica, lo que permite que el aro interior se incline respecto al exterior sin generar tensiones en los bordes de los rodillos o las pistas. Los catálogos técnicos de los fabricantes suelen situar el ángulo de autoalineación admisible entre 1,5° y 2,5°, con valores exactos para cada serie.
Esta geometría proporciona a los SRB tres capacidades de las que carecen los rodamientos rígidos.
1. Autoalineación bajo carga
Los SRB admiten de forma continua la desalineación angular a plena carga, sin la carga de borde que destruye los rodamientos de rodillos cilíndricos en las mismas condiciones. Esta capacidad no se limita a una tolerancia estática: el rodamiento se ajusta dinámicamente a medida que cambia la flexión del eje durante el funcionamiento.
En un eje principal de trituradora que se flexiona de forma distinta según la carga de alimentación, o en una polea de transportador que se curva bajo la tensión de la banda, esta capacidad de autoalineación marca la diferencia entre un rodamiento que alcanza su vida nominal y otro que falla en cuestión de meses.
2. Alta capacidad de carga combinada

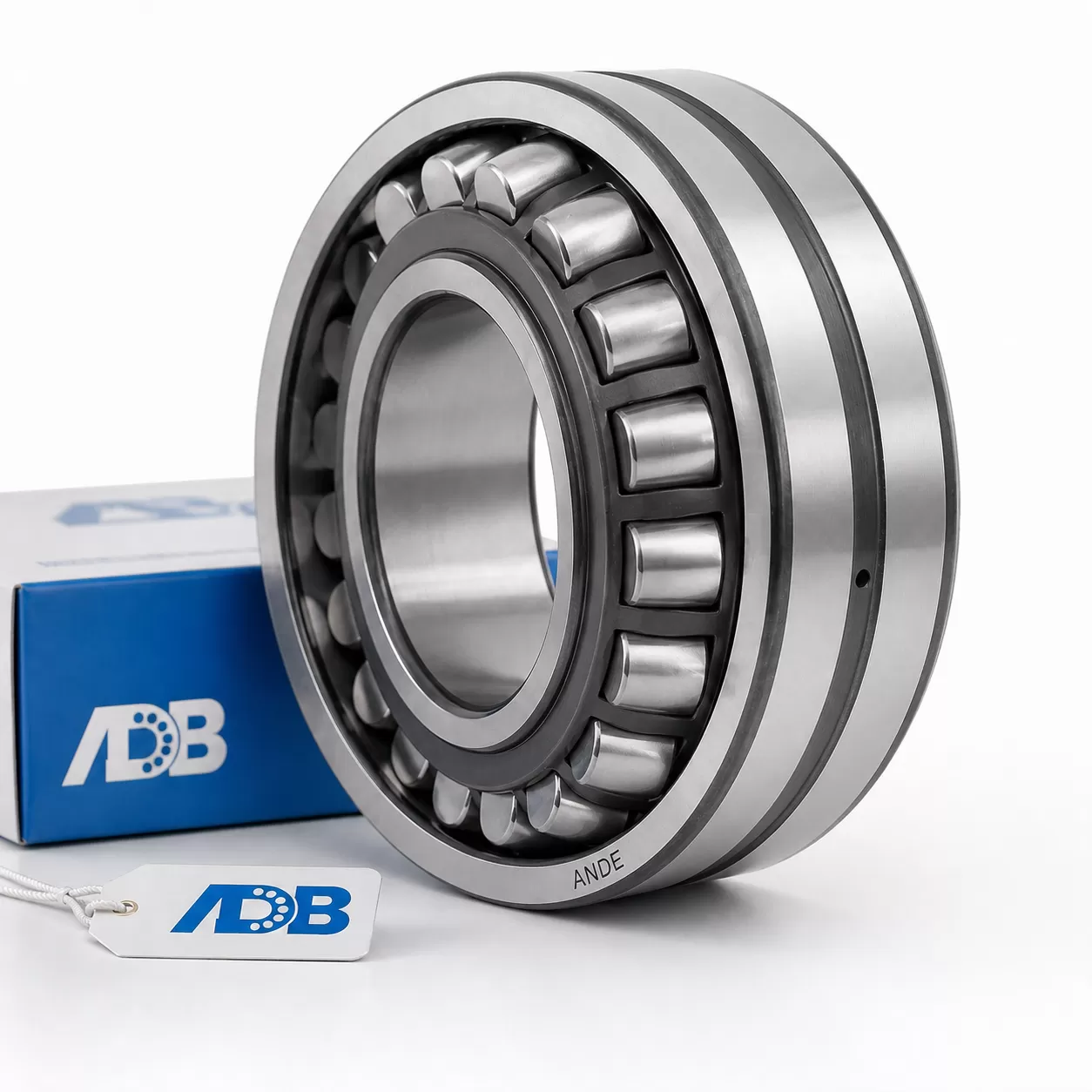

Los rodamientos de rodillos a rótula soportan simultáneamente cargas radiales elevadas y cargas axiales moderadas. La gama de rodamientos de rodillos a rótula ANDE abarca las series 22200, 22300, 23000, 23100, 23200, 24000 y 24100, con una amplia variedad de diámetros interiores para equipos industriales.
Esta capacidad de carga combinada elimina en muchas aplicaciones la necesidad de rodamientos axiales independientes, lo que simplifica la disposición y reduce los posibles puntos de fallo.
3. Tolerancia a las imperfecciones de montaje
En la práctica, conseguir una alineación perfecta entre el alojamiento del rodamiento y el eje resulta difícil y costoso, sobre todo en montajes in situ, equipos de gran tamaño o disposiciones con alojamientos partidos. Los SRB compensan errores iniciales de montaje que comprometerían de inmediato un rodamiento rígido.
¿Cómo se compara un SRB con los rodamientos de rodillos cilíndricos y cónicos?
| Tipo de rodamiento | Tolerancia a la desalineación | Carga radial | Carga axial | Velocidad | Aplicaciones idóneas |
|---|---|---|---|---|---|
| Rodillos a rótula (SRB) | Alta (típicamente hasta 1,5°–2,5°) | Alta | Moderada, en ambas direcciones | Moderada | Trituradoras, cribas, transportadores, ejes principales de turbinas eólicas |
| Rodillos cilíndricos (CRB) | Muy baja (típicamente <0,05°) | Muy alta | Nula o baja (depende de la configuración de pestañas) | Alta | Cilindros de laminación, reductores, motores eléctricos |
| Rodillos cónicos (TRB) | Baja (típicamente <0,1°) | Alta | Alta, en una dirección por hilera | De moderada a alta | Cubos de rueda, ejes de piñón, posiciones de cilindros de trabajo |
Los valores de desalineación son intervalos ilustrativos extraídos de los catálogos de los fabricantes y varían según la serie, la clase de juego interno y la carga de funcionamiento. Verifíquelos siempre en la ficha técnica del rodamiento concreto antes de seleccionarlo.
¿Dónde se utilizan los rodamientos de rodillos a rótula?
Los SRB no son universales. Son la solución adecuada para determinadas condiciones de servicio. Entre las consultas que recibimos de fabricantes de equipos originales (OEM) de trituradoras y molinos, cuatro grupos de aplicaciones concentran la mayor parte de la demanda de SRB.
Minería y procesamiento de minerales
Las trituradoras de cono y de mandíbulas, las cribas vibratorias y los molinos de bolas generan cargas radiales elevadas, combinadas con flexión del eje y contaminación intensa. Los SRB son el tipo de rodamiento habitual para estas máquinas. Las opciones de obturación reforzada, como las obturaciones de contacto o laberínticas, protegen frente a las partículas finas y la humedad que destruyen los rodamientos en entornos de procesamiento de minerales.
Acerías y laminadores
En las máquinas de colada continua, los rodamientos de rodillos a rótula soportan los rodillos de los segmentos sometidos a ciclos térmicos y a la desalineación provocada por el movimiento de la línea de colada. En accionamientos auxiliares, reductores y mesas de rodillos, los SRB soportan las cargas combinadas y las tolerancias de alineación propias de equipos grandes sometidos a variaciones térmicas.
En las posiciones de cuello de cilindro, los diseños de cuatro hileras, ya sean cilíndricos o cónicos, son los habituales. Los SRB predominan en los equipos auxiliares del tren, no en los propios cuellos de cilindro. Consulte nuestra guía de rodamientos para trenes de laminación para obtener una visión completa, o lea nuestro análisis de fallos de rodamientos para ver casos prácticos.
Energía y generación eléctrica
Los rodamientos del eje principal de los aerogeneradores son una de las aplicaciones más destacadas de los SRB. El eje principal se flexiona bajo cargas de viento variables, y el rodamiento debe admitir esa flexión durante millones de ciclos. La norma IEC 61400-1 establece requisitos de integridad estructural durante la vida útil de diseño prevista para los aerogeneradores, y la práctica del sector suele fijar como objetivo 20 años de servicio (IEC 61400-1:2019). Los SRB también son habituales en bombas grandes, compresores y rodamientos de generadores donde no puede garantizarse la alineación a lo largo del tiempo.
Sistemas de transporte
Las poleas de transportadores de gran vano utilizadas en minería, manipulación portuaria y transporte de materiales a granel se flexionan bajo la tensión de la banda. Los rodamientos de las poleas de cabeza y cola deben admitir esta flexión mientras soportan cargas radiales elevadas. Los SRB montados en soportes de pedestal o soportes con brida son la solución habitual.
¿Cómo maximizar la vida útil de un rodamiento de rodillos a rótula?
Un SRB correctamente seleccionado y mantenido alcanzará o superará la vida nominal calculada según la ISO 281. La mayoría de los fallos prematuros se debe a una de dos causas: lubricación o contaminación. El reparto de causas de SKF para los rodamientos que fallan atribuye aproximadamente un tercio a la lubricación y un sexto a la contaminación (SKF).
Lubricación
Los SRB necesitan una película lubricante de espesor suficiente para evitar el contacto metal con metal entre los rodillos y las pistas de rodadura. En la práctica, esto implica:
- Selección de la grasa en función de la temperatura y la velocidad de funcionamiento. Las aplicaciones lentas y con cargas elevadas requieren un aceite base de alta viscosidad; las velocidades mayores, una viscosidad menor.
- Intervalos de relubricación basados en las condiciones reales de funcionamiento, no en programas genéricos. Los rodamientos que trabajan a altas temperaturas o en entornos contaminados necesitan intervalos más cortos.
- Evitar el exceso de grasa. Demasiada grasa eleva la temperatura interna y puede dañar las obturaciones. Siga las recomendaciones del fabricante sobre la cantidad de llenado.
Obturación y control de la contaminación
En aplicaciones mineras, siderúrgicas y al aire libre, la contaminación es el principal factor que limita la vida útil. Entre las estrategias de obturación eficaces se encuentran:
- Variantes de SRB obturadas con obturaciones de contacto integradas para niveles moderados de contaminación.
- Obturaciones laberínticas externas o de taconita para entornos exigentes, como trituradoras y cribas vibratorias.
- Diseño del alojamiento que evite la acumulación de agua y aleje los contaminantes de la zona de contacto de la obturación.
Montaje y ajuste
Un ajuste con la interferencia adecuada entre el aro interior y el eje evita el deslizamiento relativo (creep), que daña tanto el rodamiento como el asiento del eje. Para los SRB:
- Use la tolerancia de eje recomendada por el fabricante (típicamente j5 a m6 para cargas normales).
- Caliente el aro interior de manera uniforme para el montaje. Nunca aplique un soplete a un solo lado.
- Verifique la alineación después del montaje. Aunque los SRB toleran la desalineación, partir de un valor más próximo a cero prolonga la vida útil.
Preguntas frecuentes
P: ¿Para qué se utiliza un rodamiento de rodillos a rótula? R: Los rodamientos de rodillos a rótula se utilizan en equipos industriales pesados donde las cargas radiales elevadas se combinan con desalineación o flexión del eje. Entre sus aplicaciones habituales se encuentran las trituradoras, las cribas vibratorias, las poleas de transportadores, las máquinas de colada continua, los aerogeneradores y las bombas grandes. Su diseño autoalineable admite una desalineación angular que suele situarse entre 1,5° y 2,5° a plena carga, con valores exactos publicados para cada serie en el catálogo del fabricante.
P: ¿Cómo admite un rodamiento de rodillos a rótula la desalineación? R: La pista de rodadura del aro exterior de un SRB se rectifica con un perfil esférico cóncavo. Los rodillos abarrilados se desplazan sobre esta superficie, lo que permite que el conjunto del aro interior se incline respecto al aro exterior sin generar tensiones en los bordes de los rodillos o las pistas. Esta autoalineación se produce de forma dinámica durante el funcionamiento, no solo durante el montaje.
P: ¿Cuánto duran los rodamientos de rodillos a rótula? R: La vida útil depende de la carga, la velocidad, la lubricación y los niveles de contaminación. En condiciones adecuadas, los SRB alcanzan habitualmente la vida nominal L10 calculada según la ISO 281. En un servicio industrial bien mantenido, esto equivale aproximadamente a entre 20.000 y 100.000+ horas de funcionamiento. Los fallos prematuros casi siempre se deben a una lubricación inadecuada, la entrada de contaminantes o un ajuste de montaje incorrecto.
P: ¿Pueden los rodamientos de rodillos a rótula sustituir a los rodamientos de rodillos cilíndricos? R: Sí, en aplicaciones con una desalineación considerable o flexión del eje, los SRB suelen ser la mejor opción. Sin embargo, los rodamientos de rodillos cilíndricos ofrecen mayor capacidad de carga radial por unidad de tamaño y admiten velocidades más altas. Si la alineación está bien controlada y las cargas son puramente radiales, los rodamientos de rodillos cilíndricos pueden resultar más eficientes. La decisión depende del perfil de carga y de las condiciones de funcionamiento de la aplicación.
¿Cuándo debe especificar un rodamiento de rodillos a rótula?
Utilice esta breve lista de comprobación antes de elegir por defecto una alternativa cilíndrica o cónica:
- ¿El eje se flexiona, se dilata por efecto térmico o se aloja en un soporte partido? Si la respuesta es sí, el rodamiento debe autoalinearse. Los SRB son la opción segura.
- ¿La carga es principalmente radial, con un componente axial moderado en ambas direcciones? Los SRB soportan las dos. Si la carga axial es elevada y unidireccional, evalúe en su lugar un rodamiento de rodillos cónicos.
- ¿El entorno de funcionamiento está sucio o húmedo? Especifique una variante de SRB obturada o una obturación externa de taconita. La contaminación es el principal factor desencadenante de fallos en la industria pesada.
- ¿La alineación está bien controlada y la carga es puramente radial a alta velocidad? Un rodamiento de rodillos cilíndricos puede ofrecer mayor capacidad de carga por unidad de tamaño y soportar velocidades más altas.
Cuando las tres primeras respuestas son afirmativas, elegir un SRB rara vez es un error. Las variables restantes, es decir, la lubricación, la obturación y el ajuste correcto, corresponden al mantenimiento y al montaje, no al propio rodamiento.
