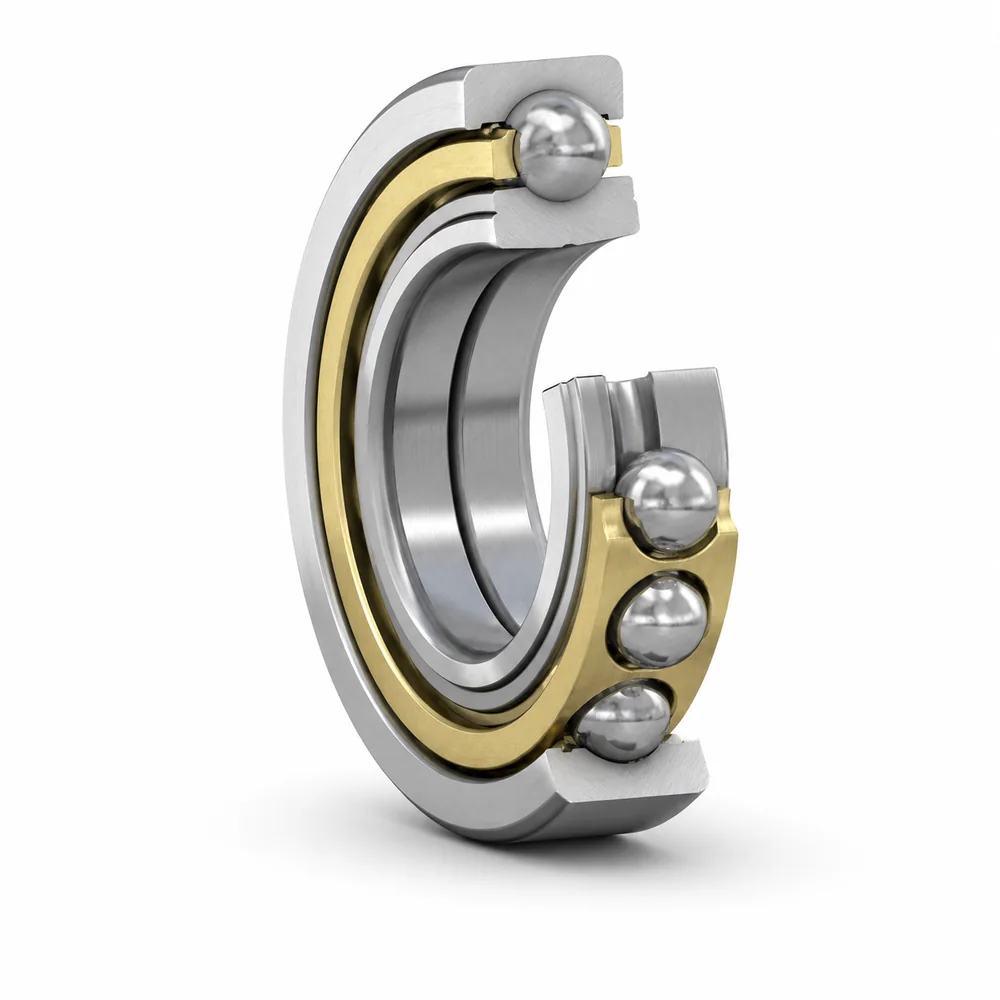

Rodamiento de Bolas de Cuatro Puntos de Contacto
Rodamientos de una hilera capaces de soportar cargas axiales en ambos sentidos, ideales para trenes de laminación y maquinaria pesada.
Descripción Técnica
Los Rodamientos de Bolas de Cuatro Puntos de Contacto son un tipo especializado de rodamiento de bolas de contacto angular de una hilera donde los anillos interior y exterior tienen pistas con perfil de arco gótico que crean cuatro puntos de contacto con cada bola. Esta geometría única permite que un solo rodamiento soporte cargas axiales en ambos sentidos así como cargas radiales, haciéndolo funcionalmente equivalente a una disposición espalda contra espalda de dos rodamientos de contacto angular pero en un envolvente más compacto. Los rodamientos de bolas de cuatro puntos de contacto ANDE se utilizan en aplicaciones de trenes de laminación, grandes cajas reductoras, anillos giratorios de grúas y otra maquinaria pesada donde se requiere soporte de carga axial bidireccional en un diseño de espacio eficiente.
Características Principales
Especificaciones Técnicas
Aplicaciones
Preguntas Frecuentes
Q1¿Cuál es la ventaja sobre rodamientos de contacto angular?
Un solo rodamiento de cuatro puntos soporta cargas axiales en ambas direcciones simultáneamente, reemplazando dos rodamientos de contacto angular montados en oposición. Esto reduce el ancho de montaje, simplifica la instalación y ahorra costos con capacidad axial bidireccional equivalente.
Q2¿Dónde se usan en laminadores?
En laminadores, se usan para posicionamiento axial de rodillos de trabajo e intermedios. Manejan las fuerzas de empuje bidireccionales generadas durante la laminación ocupando mínimo espacio axial en el soporte del rodamiento.
Q3¿Qué es el perfil de arco gótico?
El perfil de arco gótico significa que las pistas de los anillos están formadas por dos arcos en lugar de un solo radio. Esto crea cuatro puntos de contacto entre cada bola y las pistas (dos en el anillo interior, dos en el exterior), permitiendo al rodamiento soportar cargas axiales en ambas direcciones en una sola fila.
Q4¿Pueden manejar cargas radiales?
Están diseñados principalmente para cargas axiales pero soportan cargas radiales ligeras. Para cargas combinadas significativas, deben emparejarse con un rodamiento radial (típicamente cilíndrico) que lleve la carga radial principal mientras el de cuatro puntos maneja el empuje.
Q5¿Qué tamaños ofrece ANDE?
ANDE fabrica rodamientos de cuatro puntos en diámetros de 40 mm a 500 mm. Series estándar incluyen QJ2, QJ3 y QJ4 con ángulo de contacto de 35°. Configuraciones personalizadas para laminadores están disponibles con geometría interna modificada y tratamiento térmico especial.
