Vòng bi cầu ô tô: Phân loại, ứng dụng và hướng dẫn mua (2026)

Ở bất cứ đâu có trục quay trong xe, vòng bi cầu đều chịu tải. Chúng nằm trong moay-ơ bánh xe, máy phát điện, hộp số, cầu điện, động cơ kéo, bơm nước, máy nén điều hòa và cột lái. Mỗi vị trí xác lập một phạm vi vận hành riêng về hướng tải, tốc độ, nhiệt độ và mức nhiễm bẩn; vòng bi làm việc bền bỉ ở vị trí này có thể hỏng sớm ở vị trí khác.

Đó là toàn bộ bài toán mua hàng. Vòng bi là hạng mục chi phí thấp trong bảng kê vật liệu nhưng lại là hạng mục chi phí cao trong yêu cầu bảo hành, vì vậy chi phí do chỉ định sai vòng bi sẽ xuất hiện ở nơi khác chứ không nằm trên đơn đặt hàng. Lựa chọn phải dựa trên các số liệu có thể kiểm tra trước khi cam kết. Tải trọng động cơ bản C chi phối tuổi thọ L10 theo ISO 281; tải trọng tĩnh cơ bản C₀ là phép kiểm tra an toàn riêng khi đứng yên (ISO 281:2007). Sau đó, hãy kiểm tra tích DN giữa đường kính lỗ và tốc độ, cấp dung sai và kiểu làm kín.

Hướng dẫn này tập trung vào các quyết định mua hàng thực tế: vị trí lắp vòng bi cầu trong xe, năm nhóm thực sự cần chỉ định, lý do xe điện buộc ngành chuyển sang thiết kế gốm lai và cách tránh bẫy hàng giả cùng hàng cấp thấp, những yếu tố khiến vòng bi ô tô trở thành một trong các nhóm bị làm giả nhiều nhất trong công nghiệp (NSK).

Điểm chính

• Bốn dạng kết cấu chịu tải bao phủ gần như mọi vị trí dùng vòng bi cầu trên ô tô: rãnh sâu, tiếp xúc góc, chặn và tự lựa. Vòng bi siêu nhỏ là một cấp kích thước dùng khi giới hạn không gian lắp đặt là yếu tố chi phối.
• Thông số định lượng, không phải thương hiệu, quyết định lựa chọn. Tải trọng động cơ bản C chi phối tuổi thọ L10 theo ISO 281; tải trọng tĩnh cơ bản C₀ dùng để kiểm tra biến dạng vĩnh viễn dưới tải tĩnh (ISO 281:2007).
• Tuổi thọ thiết kế của vòng bi bánh xe trên xe du lịch nằm trong khoảng 1.400 đến 7.000 giờ vận hành tùy chu kỳ làm việc (Schaeffler medias).
• Động cơ kéo xe điện cần vòng bi gốm lai hoặc vòng bi cách điện. Hệ truyền động biến tần tạo ra dòng điện trên trục ở tần số trên 10 kHz, gây rỗ trên rãnh lăn bằng thép thông thường (SKF Evolution).
• Luôn yêu cầu hồ sơ IATF 16949 và đối chiếu bao bì với đặc điểm nhận diện của OEM. Hàng giả gây thiệt hại khoảng 4,2 nghìn tỷ USD cho nền kinh tế toàn cầu mỗi năm trên mọi lĩnh vực, và Hiệp hội Vòng bi Thế giới ước tính 39% sản phẩm giả gây nguy hiểm đến tính mạng (World Bearing Association).

Vòng bi cầu ô tô là gì?

Vòng bi cầu ô tô là ổ lăn chính xác sử dụng các viên bi hình cầu, thường làm từ thép crôm SAE 52100, thép không gỉ AISI 440C hoặc gốm silic nitrua Si₃N₄, để chịu tải hướng kính, dọc trục hoặc tải kết hợp trong các cụm quay của xe. Tiếp xúc giữa bi và rãnh lăn là tiếp xúc điểm khi chịu tải; chỉ riêng đặc điểm hình học đó đã giải thích phần lớn đặc tính của họ vòng bi này: ma sát thấp, khả năng chạy tốc độ cao và khả năng chịu tải thấp hơn vòng bi con lăn có cùng kích thước bao.

Nhiệm vụ của vòng bi cầu dễ mô tả nhưng khó đáp ứng đúng về mặt kỹ thuật. Vòng bi cho phép trục quay trong vỏ ổ cố định với ma sát thấp nhất có thể, đồng thời chịu tải, kiểm soát vị trí dọc trục và chịu được nhiệt, rung động cùng nhiễm bẩn trong điều kiện vận hành thực tế. Chỉ cần một yêu cầu bị xử lý sai, chuỗi triệu chứng đều giống nhau: tiếng ồn, tăng nhiệt, rồi xe không thể tiếp tục vận hành. Hướng dẫn về tiếng ồn vòng bi trình bày cách khoanh vùng triệu chứng đầu tiên đó trước khi thay chi tiết. Để hiểu cơ học nền tảng, hướng dẫn tổng quan về các loại vòng bi trình bày sự khác nhau giữa ổ lăn và ổ trượt tại vùng tiếp xúc.

Những gì chúng tôi thấy trên vòng bi bị trả về: dạng hư hỏng ghi trên phiếu bảo hành hiếm khi là nguyên nhân gốc. Trong một lô gồm 47 vòng bi 6204-2RS bị trả lại từ một cơ sở tái sản xuất máy phát điện Tier-2 ở Quảng Châu trong quý I năm 2026, chỉ 4 chiếc có hiện tượng bong tróc do mỏi dưới bề mặt điển hình. Số còn lại gồm các trường hợp thiếu bôi trơn (mỡ tại nắp chắn bị khô sau chu kỳ nhiệt), vết lõm Brinell do ép lắp mà không dùng ống lắp phù hợp và một bộ bị rỗ do clorua, truy nguyên đến nước biển rò vào container vận chuyển. Đó là 43 trên 47 chiếc trong một lô, vì vậy hãy coi đây là quan sát ở cấp lô chứ không phải thống kê cho toàn bộ quần thể. Tuy nhiên, kết quả này phù hợp về xu hướng với dữ liệu kiểm tra của SKF: trong năm dạng hư hỏng được nhận diện thường xuyên nhất theo ISO 15243, mỏi khởi phát dưới bề mặt, tức cơ chế mà L10 thực sự dự đoán, hoàn toàn không xuất hiện (SKF). Hãy coi kết luận "mỏi" là giả thuyết cho đến khi dấu vết trên rãnh lăn xác nhận điều đó.

Vòng bi cầu nằm ở đâu trong ô tô hiện đại?

Vòng bi cầu tập trung ở bốn khu vực trên nền tảng xe du lịch: bốn góc xe; bộ dẫn động phụ kiện ở phía trước động cơ hoặc hệ dẫn động điện; hệ truyền lực chạy qua hộp số và trục truyền động; và trên BEV là cầu điện cùng máy nén điện. Số lượng vòng bi trên mỗi xe thường được nhắc đến, nhưng các số liệu đã công bố chênh lệch rất lớn và đều bắt nguồn từ báo cáo tổng quan thị trường chứ không phải nhà sản xuất hay tiêu chuẩn, nên hướng dẫn này không sử dụng một con số cụ thể. Điều quan trọng khi mua là xác định vị trí cần chỉ định, vì mỗi khu vực đặt ra yêu cầu khác nhau về tải, tốc độ và làm kín. Sơ đồ dưới đây cho thấy vị trí của chúng.

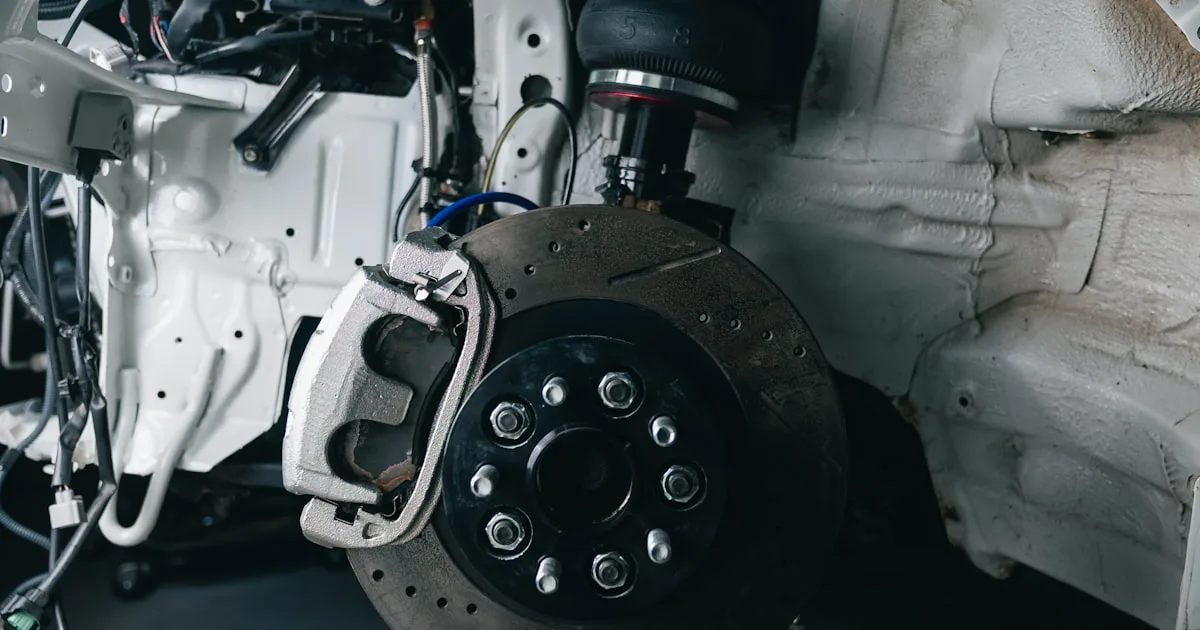

Moay-ơ bánh xe và hệ truyền lực

Cụm moay-ơ bánh xe sử dụng cụm vòng bi thế hệ 1, 2 hoặc 3. Phần lớn xe du lịch hiện nay dùng cụm moay-ơ kín Gen-3, tích hợp vòng bi, cảm biến ABS và mặt bích lắp. Trục truyền động và cụm khớp CV còn dùng thêm các vòng bi đỡ. Theo bảng tham chiếu L10h của Schaeffler, tuổi thọ thiết kế của vòng bi bánh xe trên xe du lịch nằm trong khoảng 1.400 đến 7.000 giờ vận hành tùy chu kỳ làm việc (Schaeffler medias). Với cụm kín, con số đó tương đương khoảng 85.000 đến 100.000 dặm trong điều kiện sử dụng thực tế (Counterman Magazine).

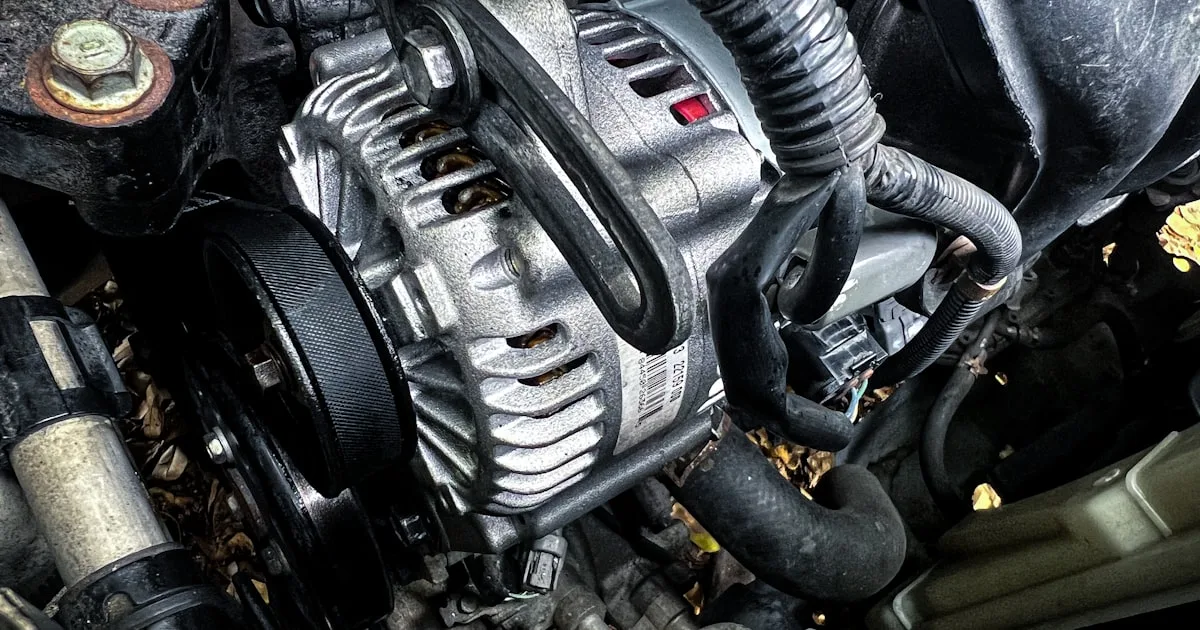

Phụ kiện động cơ

Máy phát điện, bơm nước, puly dẫn hướng, bộ căng đai, ly hợp máy nén A/C và mô-tơ khởi động đều chạy trên vòng bi cầu rãnh sâu cỡ nhỏ, thường thuộc dòng 6201 đến 6303 với đường kính lỗ từ 12 đến 17 mm. Các vòng bi này phải chịu rung động, chu kỳ nhiệt và sương muối, vì vậy phụ tùng thay thế hầu như luôn dùng loại có phớt (2RS) thay vì loại có nắp chắn (ZZ).

Hộp số, hệ thống lái và ly hợp

Hộp số sàn và hộp số tự động dùng kết hợp vòng bi cầu rãnh sâu (đỡ trục vào/trục ra), vòng bi đũa côn (giá vi sai và bánh răng chủ động) cùng vòng bi cầu chặn (bi tê ly hợp). Để hiểu vì sao các bộ phận chịu tải nặng hơn trong hệ truyền lực chuyển hẳn khỏi kết cấu bi cầu, hãy xem hướng dẫn liên quan về vòng bi đũa côn so với vòng bi đũa trụ.

Dành riêng cho xe điện: cầu điện, động cơ kéo, máy nén điện

Đây là nơi thiết kế vòng bi ô tô đã thay đổi trong năm năm qua. Động cơ kéo xe điện quay nhanh hơn nhiều so với trục khuỷu của động cơ đốt trong. Chúng được điều khiển bằng bộ nghịch lưu có đầu ra điều chế độ rộng xung, tạo ra dòng điện ký sinh trên trục ở tần số trên 10 kHz (SKF Evolution). Việc 17 triệu ô tô điện được bán trên toàn cầu trong năm 2024, chiếm hơn 20% tổng số ô tô mới, đã biến đây thành yêu cầu phổ biến chứ không còn là đặc tả cho thị trường ngách (IEA).

Năm loại vòng bi cầu nào được dùng trong ô tô?

Bốn dạng kết cấu chịu tải bao phủ gần như mọi ứng dụng vòng bi cầu trong ô tô. Vòng bi siêu nhỏ không phải dạng kết cấu thứ năm; đây là một cấp kích thước, thường sử dụng kết cấu rãnh sâu khi không gian lắp đặt là yếu tố giới hạn. Bảng dưới đây so sánh cả năm nhóm cần chỉ định khi mua theo hướng tải, khả năng bù sai lệch góc, dòng mã hiệu và hệ thống điển hình trên xe.

Một số lưu ý thực tế mà bảng danh mục thường bỏ qua: vòng bi rãnh sâu là lựa chọn mặc định. Nếu tải và tốc độ cho phép, loại này giúp giảm chi phí và dễ bảo đảm nguồn cung hơn. Vòng bi tiếp xúc góc gần như luôn được lắp theo cặp ghép đồng bộ, theo kiểu lưng đối lưng, mặt đối mặt hoặc nối tiếp, để chịu tải dọc trục theo cả hai chiều và kiểm soát tải đặt trước. Vòng bi cầu chặn chỉ chịu tải dọc trục. Lắp chúng trên trục có tải hướng kính đáng kể là một trong những lỗi lựa chọn thường gặp nhất ở sản phẩm bị trả lại. Để xem phân tích đầy đủ về kết cấu, hãy đọc hướng dẫn tổng quan về các loại vòng bi và bài giải thích liên quan về tải trọng động và tải trọng tĩnh danh định.

Yếu tố thực sự làm thay đổi rủi ro không phải là dạng kết cấu nào bán chạy nhất, mà là lô hàng được sản xuất theo hệ thống chất lượng nào. Dây chuyền OEM tuân thủ quy trình được PPAP phê duyệt, có khả năng truy xuất lô theo IATF 16949. Một lô phụ tùng thay thế có thể đến từ chính nhà máy đó, từ một dây chuyền khác trong cùng nhà máy hoặc từ một công ty thương mại chưa từng đến nhà máy. Cùng một SKU, ba mức rủi ro khác nhau và thường là ba mức giá khác nhau. Chúng tôi trình bày cách phân biệt trong bài cách tìm nguồn vòng bi Trung Quốc từ nước ngoài.

Vì sao xe điện cần vòng bi cầu gốm lai?

Động cơ kéo xe điện tạo ra một dạng hư hỏng mới mà vòng bi ô tô truyền thống không được thiết kế để chống chịu: hư hỏng do phóng điện (EDM) từ dòng điện trên trục do bộ nghịch lưu gây ra. Các nghiên cứu trong phòng thí nghiệm của SKF tái tạo hư hỏng ở tần số 12,5 kHz. Các nghiên cứu ghi nhận hiện tượng rỗ vi mô, mờ sương và vệt gợn sóng (fluting) trên rãnh lăn. Những dấu hiệu đó tiến triển thành khiếu nại về NVH (tiếng ồn/rung động/độ xóc) và hỏng sớm (SKF Evolution). Thiết kế gốm lai, gồm bi silic nitrua và vòng thép, ngắt mạch điện vì Si₃N₄ gần như cách điện hoàn toàn.

Hư hỏng tiến triển theo từng giai đoạn và có thể được chẩn đoán từ lâu trước khi xe quay lại xưởng. Rỗ vi mô xuất hiện trước, tiếp theo là một dải mờ sương trên rãnh lăn, rồi đến các vệt gợn sóng (fluting): những gờ đều đặn cách nhau theo tần số phần tử lăn đi qua. Khi các vệt gợn sóng đã nhìn thấy được trong quá trình tháo rã, vòng bi trước đó đã phát ra tiếng ồn, chính là lý do cụm được tháo kiểm tra.

Bản thân vòng bi có hai cách để ngắt đường đi của dòng điện. Bảng dưới đây so sánh cả hai với phương án toàn thép làm mốc:

Nối đất trục là phương án thứ ba ở cấp hệ thống. Giải pháp này dẫn dòng điện đi vòng qua vòng bi thay vì cách điện tiếp xúc lăn; hướng dẫn phân tích hỏng vòng bi trình bày cả ba hướng giảm thiểu.

Khía cạnh tốc độ trong bảng đáng được xem xét riêng, vì đây là lý do thứ hai khiến vòng bi gốm lai xuất hiện trong hệ dẫn động điện. Chất bôi trơn, chứ không phải thép, thường là yếu tố giới hạn tốc độ của vòng bi.

Dòng vòng bi lai của Schaeffler, mang tiền tố "HC" trong danh mục, được công bố có tốc độ quay cao hơn tới 20% và nhiệt độ vận hành thấp hơn. Khả năng cách điện ngăn hiện tượng rỗ do EDM. Schaeffler cũng liệt kê khả năng chống vết nứt tẩm thực trắng (WEC) như một lợi ích, nhưng WEC được cho là chịu tác động của nhiều yếu tố và chưa có một nguyên nhân gốc duy nhất; do đó, cách điện không phải là giải pháp khắc phục WEC trong mọi trường hợp (Schaeffler medias). Dữ liệu của SKF cũng nhất quán. Bi gốm tạo điện trở một chiều ở cấp gigaôm và kéo dài tuổi thọ mỡ hơn bốn lần so với vòng bi toàn thép ở tốc độ rất cao (SKF Evolution).

Kết luận dành cho người mua rất rõ ràng. Nếu ứng dụng là động cơ kéo xe điện, cầu điện hoặc máy nén điện tần số cao mà nhà cung cấp chào một vòng bi cầu rãnh sâu bằng thép crôm thông thường để thay thế trực tiếp, hãy từ chối. Bạn cũng có các lựa chọn không dùng gốm. INSOCOAT của SKF, tức lớp phủ gốm oxit trên vòng ngoài, và vòng bi cách điện của FAG/Schaeffler thực hiện cùng chức năng nhưng có những đánh đổi khác nhau.

Mua vòng bi cầu ô tô như thế nào? Danh sách kiểm tra 7 bước dành cho người mua

Việc lựa chọn phụ thuộc vào bảy câu hỏi theo đúng thứ tự. Nếu bỏ qua bất kỳ câu nào, bạn sẽ phát hiện hậu quả trong dữ liệu bảo hành chứ không phải trong phòng thí nghiệm. Thứ tự rất quan trọng: tải trước tốc độ, tốc độ trước môi trường, môi trường trước độ chính xác, độ chính xác trước kiểu làm kín, kiểu làm kín trước chứng nhận và chứng nhận trước nhà cung cấp.

1. Loại tải và hướng tải là gì? Tải chủ yếu theo hướng kính phù hợp với vòng bi rãnh sâu. Tải kết hợp hướng kính và dọc trục phù hợp với vòng bi tiếp xúc góc lắp theo cặp ghép đồng bộ. Tải thuần dọc trục cần vòng bi chặn. Nếu trục có sai lệch góc đáng kể, hãy dùng vòng bi cầu tự lựa hoặc vòng bi tang trống tự lựa. Tải trọng động cơ bản C và tải trọng động tương đương P chi phối phép tính tuổi thọ L10 theo ISO 281. Kiểm tra riêng C₀ theo tải tĩnh cực đại hoặc tải va đập (ISO 281:2007).
2. Tốc độ là bao nhiêu? So sánh tích DN giữa đường kính lỗ và tốc độ (đường kính lỗ tính bằng mm × rpm) với giới hạn tốc độ của mỡ hoặc dầu do nhà sản xuất quy định. Mỡ thông thường phù hợp đến khoảng 500.000 mm·rpm, còn mỡ chuyên dụng có thể nâng giới hạn lên 2.000.000 mm·rpm hoặc cao hơn (Machinery Lubrication). Vòng bi gốm lai kéo dài tuổi thọ ở tốc độ cao theo cơ chế khác: bi Si₃N₄ có khối lượng riêng thấp hơn nên giảm tải ly tâm lên rãnh lăn.
3. Môi trường vận hành ra sao? Cụm moay-ơ bánh xe phải chịu sương muối, nước xâm nhập và bụi phanh. Cụm moay-ơ có phớt kín (2RS) là yêu cầu bắt buộc trong điều kiện này. Vòng bi trong khoang động cơ chịu nhiệt độ môi trường trên 100°C cùng chu kỳ nhiệt. Động cơ kéo xe điện còn phải đối phó với dòng điện trên trục do bộ nghịch lưu gây ra. Hãy chọn vật liệu (52100, 440C, gốm) và loại phớt theo môi trường khắc nghiệt nhất chứ không phải điều kiện trung bình.
4. Cấp chính xác nào? Phần lớn ứng dụng ô tô dùng ABEC-1 (ISO P0) hoặc ABEC-3 (P6). Vòng bi bánh xe và phụ kiện tốc độ cao chỉ định ABEC-5 (P5) hoặc cao hơn. Hãy thận trọng với nhà cung cấp chào ABEC-7+ cho ứng dụng ô tô thông thường. Khi đó, bạn đang trả tiền cho cấp dung sai không thể tận dụng; đây là bẫy chào bán vượt đặc tả thường gặp.
5. Kiểu làm kín nào? Vòng bi có phớt kín (2RS, môi cao su tiếp xúc) được nạp mỡ sẵn và không cần bảo trì. Vòng bi có nắp chắn (ZZ, nắp kim loại không tiếp xúc) chạy mát hơn ở tốc độ cao nhưng vẫn để hơi ẩm và bụi lọt vào. Vòng bi hở chỉ phù hợp với cụm sạch có thể bôi trơn lại. Moay-ơ bánh xe luôn dùng loại kín. Máy phát điện và bơm nước thường dùng loại kín. Quạt làm mát có thể dùng cả hai loại.
6. Bạn có hồ sơ IATF 16949 không? IATF 16949:2016 là tiêu chuẩn quản lý chất lượng được áp dụng trên thực tế trong chuỗi cung ứng ô tô. Nếu nhà cung cấp không thể xuất trình chứng nhận IATF còn hiệu lực cùng bộ hồ sơ PPAP của vòng bi khi được yêu cầu, bạn đang mua cho một ứng dụng ngoài OEM hoặc đang mua một rủi ro chất lượng không thể thẩm định.
7. Nhà cung cấp thực sự là ai? Công ty thương mại, nhà phân phối có hàng trong kho và nhà sản xuất đều bán cùng một SKU với ba mức giá và ba mức rủi ro khác nhau. Hãy yêu cầu tên, địa điểm nhà máy và lịch sử đánh giá IATF. Để biết thêm, hãy xem cách tìm nguồn vòng bi Trung Quốc từ nước ngoài.

Khi chưa chắc chắn, hãy tính tuổi thọ L10 theo ISO 281 dựa trên tải trọng động cơ bản C của nhà sản xuất. Trong báo giá của mình, chúng tôi chọn C có khoảng dự phòng cao hơn mức tối thiểu tính toán thay vì đúng bằng mức đó, vì chu kỳ làm việc mà người mua mô tả trên phiếu yêu cầu báo giá thường nhẹ hơn chu kỳ thực tế mà chi tiết phải chịu.

Làm sao phát hiện vòng bi cầu ô tô giả?

Hàng giả gây thiệt hại khoảng 4,2 nghìn tỷ USD cho nền kinh tế toàn cầu mỗi năm trên mọi lĩnh vực và khiến 5,4 triệu việc làm gặp rủi ro. Hiệp hội Vòng bi Thế giới ước tính 39% sản phẩm giả "gây nguy hiểm đến tính mạng" (World Bearing Association). Sách trắng của NSK còn thẳng thắn hơn. Bao bì hàng giả hiện nay sao chép logo, số sê-ri và mã UPC ở mức không thể phát hiện khi nhìn lướt qua, và "chênh lệch tuổi thọ lên đến 20 lần không phải là hiếm" giữa vòng bi thép cao cấp chính hãng và sản phẩm giả thay thế nó (NSK). Mua từ nhà sản xuất vòng bi hàng đầu đã được xác minh thay vì một sàn giao dịch không rõ người bán là biện pháp phòng chống hàng giả hiệu quả nhất.

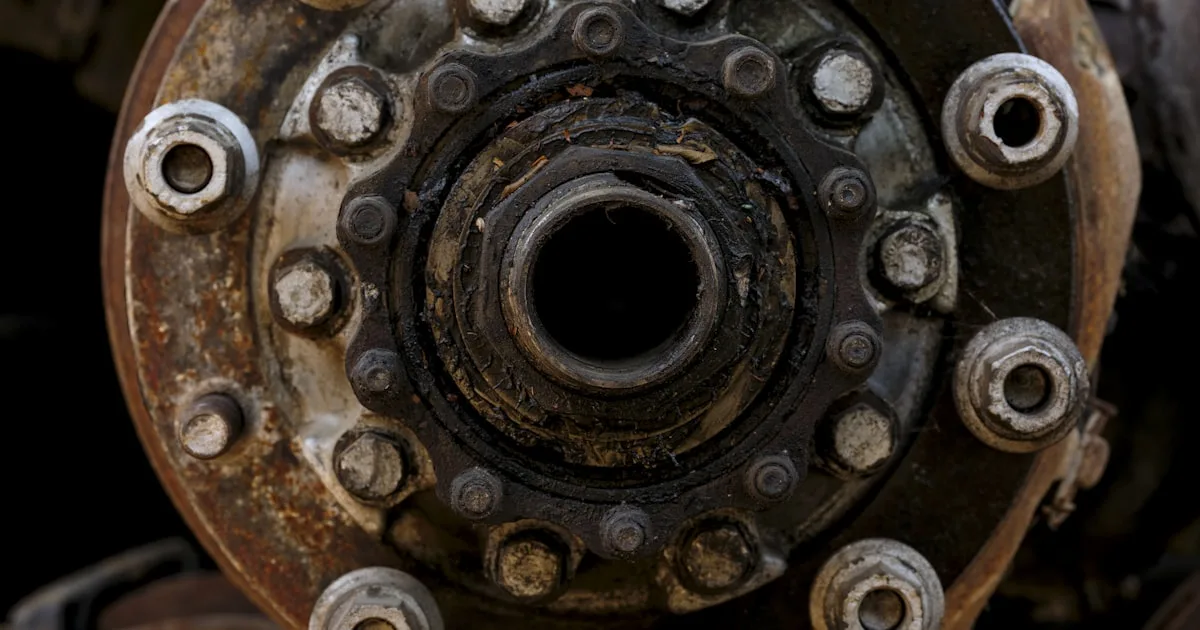

Chênh lệch tuổi thọ 20× đó chính là biểu hiện của hàng giả trong vận hành. Hàng giả không tự bộc lộ tại quầy bán; nó chỉ lộ ra khi moay-ơ bị ăn mòn và bong tróc sau một phần nhỏ tuổi thọ dự kiến.

Các nhà sản xuất vòng bi coi đây là vấn đề của toàn ngành chứ không phải hiện tượng cá biệt: các hãng lớn cùng vận hành một chương trình tiếp nhận thông tin về hàng giả (World Bearing Association), và NSK công bố các dạng hư hỏng mà họ truy nguyên được từ sản phẩm giả (NSK). Hãy coi mọi vòng bi mang thương hiệu nhưng có giá rẻ bất thường là đáng ngờ cho đến khi chuỗi truy xuất nguồn gốc của người bán được xác minh.

Các dấu hiệu thực tế sau giúp phát hiện phần lớn hàng giả:

• Giá thấp bất thường. Vòng bi của thương hiệu cao cấp có mức giá thị trường đã biết. Một vòng bi "SKF 6204-2RS chính hãng" được bán thấp hơn giá niêm yết 30% gần như chắc chắn là hàng giả hoặc hàng từ thị trường xám.
• Chi tiết bao bì không khớp. Màu in lệch tông, mã vạch in lệch, thiếu mã lô, tem dán chèn lên logo gốc. Trang chống hàng giả của OEM (hầu hết OEM đều có) cho biết các đặc điểm nhận diện bao bì hiện hành.
• Dung sai quá rộng và độ đảo vòng lớn. Vòng bi chính hãng phát ra âm thanh êm đều ngay cả khi quay bằng tay. Hàng giả thường cho cảm giác sạn hoặc có độ đảo vòng trong nhìn thấy được.
• Thiếu hoặc giả mạo hồ sơ. Không có chứng nhận IATF 16949, không có báo cáo thử nghiệm vật liệu, không có PPAP. Hoặc cũng đáng ngờ không kém là các chứng nhận quá hoàn hảo: cùng một bản quét được lặp lại cho nhiều SKU.
• Dấu khắc không đúng. Vòng bi chính hãng có dấu khắc laser nhất quán trên vòng trong, vòng ngoài và vòng cách. Hàng giả thường bỏ qua dấu trên vòng cách hoặc dùng số dập, không phải số khắc.

Đối với người mua tìm nguồn tại Trung Quốc, quy trình thẩm định nhà cung cấp trong bài cách tìm nguồn vòng bi Trung Quốc từ nước ngoài trình bày chi tiết hơn về đánh giá nhà máy, kiểm định của bên thứ ba (SGS/BV) và các nhà sản xuất Trung Quốc có năng lực đã được xác minh, trong đó có ANDE Bearing, duy trì chứng nhận IATF cùng chuỗi cung ứng minh bạch.

Vòng bi cầu ô tô nên có tuổi thọ bao lâu?

Trên xe du lịch, vòng bi cầu được lựa chọn và bôi trơn đúng cách trong cụm moay-ơ kín thường đạt tuổi thọ sử dụng 100.000 dặm, trong khi vòng bi bánh xe không kín, có thể bảo dưỡng, cần được bảo trì sau mỗi 25.000 đến 30.000 dặm (Counterman Magazine). Đó là con số dành cho người tiêu dùng. Bảng tham chiếu L10h của Schaeffler cung cấp góc nhìn kỹ thuật chi tiết hơn.

Vòng bi bánh xe hỏng trong thực tế thường phát ra tiếng ù hoặc tiếng gầm tăng dần theo tốc độ, sau đó nóng lên rồi xuất hiện độ rơ tại moay-ơ. Đợt triệu hồi NHTSA 24V-794 vào tháng 10 năm 2024 áp dụng cho các xe Ram 1500 đời 2025 do cụm moay-ơ vòng bi bánh trước bị hư hỏng. Ngay cả vòng bi do nhà cung cấp cấp 1 cung ứng cho OEM cũng có thể xuất xưởng với khuyết tật theo lô, vì vậy người mua phụ tùng thay thế có nghĩa vụ theo dõi dữ liệu triệu hồi (NHTSA, Báo cáo triệu hồi an toàn Phần 573 số 24V-794).

Để hỗ trợ chẩn đoán, hướng dẫn cách đo vòng bi trình bày các kích thước cần kiểm tra trước khi đặt lại hàng, còn bài nhập môn về tải trọng động so với tải trọng tĩnh giải thích vì sao một phụ tùng thay thế "đúng kích thước" chưa chắc có tải trọng danh định tương đương.

Câu hỏi thường gặp

H: Một chiếc xe điển hình có bao nhiêu vòng bi cầu?

Số lượng đủ lớn để việc hỏi tổng số không còn hữu ích cho quyết định mua hàng. Các số liệu công bố về số vòng bi trên mỗi xe chênh lệch rất lớn và bắt nguồn từ báo cáo tổng quan nghiên cứu thị trường chứ không phải nhà sản xuất hay tiêu chuẩn, nên chúng tôi không nêu một con số cụ thể. Điểm ổn định là danh sách vị trí: hai cụm moay-ơ trên mỗi cầu, bộ dẫn động phụ kiện ở phía trước động cơ hoặc hệ dẫn động điện, các gối đỡ trục vào và trục ra hộp số, gối đỡ trục truyền động và khớp CV, một vị trí vòng bi chặn tại bi tê ly hợp hoặc cột lái, và trên BEV còn có cầu điện, động cơ kéo cùng máy nén điện. Hãy đếm các vị trí trên chính nền tảng bạn cần chỉ định, sau đó định cỡ từng vòng bi theo trường hợp tải và tốc độ riêng.

H: Vòng bi cầu OEM và vòng bi cầu phụ tùng thay thế khác nhau như thế nào?

Vòng bi OEM được sản xuất theo PPAP (Quy trình phê duyệt bộ phận sản xuất) của nhà sản xuất xe, có đầy đủ hồ sơ IATF 16949 và khả năng truy xuất lô chặt chẽ (IATF 16949:2016). Vòng bi phụ tùng thay thế có phạm vi rộng hơn nhiều: từ sản phẩm tương đương OEM có nguồn gốc xác thực, do cùng nhà máy sản xuất dưới nhãn khác, cho đến hàng nhập khẩu không thương hiệu, không có dữ liệu thử nghiệm làm cơ sở. Chỉ riêng nhãn trên hộp cho biết rất ít. Hãy hỏi dây chuyền nào đã sản xuất lô hàng, lô đó có bộ hồ sơ PPAP hay không và chứng nhận IATF còn hiệu lực hay không.

H: Vòng bi gốm lai có đáng tiền đối với ô tô thông thường không?

Đối với xe du lịch dùng động cơ đốt trong thì không. Vòng bi cầu rãnh sâu bằng thép crôm đáp ứng phạm vi tải và tốc độ với chi phí chỉ bằng một phần nhỏ. Vòng bi gốm lai, dùng bi silic nitrua trong vòng thép, chỉ xứng đáng với mức giá cao hơn trong động cơ kéo xe điện, cầu điện và phụ kiện tốc độ cao, nơi khả năng cách điện ngăn rỗ rãnh lăn do EDM từ dòng điện trên trục do bộ nghịch lưu gây ra (SKF Evolution).

H: Làm sao tôi biết một vòng bi bánh xe đang hỏng?

Dấu hiệu sớm điển hình là tiếng ù hoặc tiếng gầm tăng theo tốc độ xe và đổi cao độ khi vào cua, tùy phía vòng bi đang chịu tải hay được giảm tải. Khi vòng bi xuống cấp, bạn sẽ cảm thấy độ rơ tại moay-ơ, xe bị kéo lệch khi phanh và cuối cùng vòng bi nóng lên. Cụm moay-ơ bánh xe kín thường chạy được khoảng 100.000 dặm trong điều kiện thông thường trước khi xuất hiện triệu chứng, dù nước bẩn xâm nhập khi lội nước, ổ gà sâu và tải nặng có thể rút ngắn đáng kể tuổi thọ (Counterman Magazine).

H: ABEC có ý nghĩa gì với vòng bi xe ô tô?

ABEC, theo định nghĩa trong ANSI/ABMA Standard 20 dành cho vòng bi cầu hướng kính, chỉ đánh giá dung sai kích thước và độ chính xác quay, không đánh giá khả năng chịu tải, độ nhẵn bề mặt hay tiếng ồn. Ứng dụng ô tô thông thường dùng ABEC-1 (ISO P0) hoặc ABEC-3 (P6). Vòng bi bánh xe có độ chính xác cao và phụ kiện tốc độ cao chỉ định ABEC-5 hoặc cao hơn. Cấp ABEC cao có ý nghĩa trong các ứng dụng trục chính đòi hỏi độ chính xác cao, nhưng không phải là dấu hiệu chất lượng đối với ứng dụng thông thường, nơi hình học bên trong và bôi trơn quan trọng hơn. Hướng dẫn cấp chính xác ABEC cung cấp bảng đối chiếu các cấp và giới hạn.

H: Khác biệt giữa vòng bi có phớt kín (2RS) và vòng bi có nắp chắn (ZZ) cho ô tô là gì?

Vòng bi có phớt kín (2RS) dùng môi cao su tiếp xúc để bịt kín hoàn toàn khoang bên trong vòng bi. Chúng được nạp mỡ sẵn, không cần bảo trì và là lựa chọn phù hợp ở bất cứ nơi nào vòng bi tiếp xúc với nước, bụi hoặc sương muối: moay-ơ bánh xe, máy phát điện, bơm nước, ly hợp A/C. Vòng bi có nắp chắn (ZZ) dùng nắp chắn kim loại không tiếp xúc, nằm sát nhưng không chạm vào vòng trong. Loại này chạy mát hơn ở tốc độ cao và có ma sát thấp hơn, nhưng vẫn để hơi ẩm và hạt mịn lọt vào. Quạt làm mát và phụ kiện trong môi trường sạch thường dùng ZZ. Khi thay thế phụ tùng ô tô, hãy mặc định chọn 2RS trừ khi đặc tả ban đầu yêu cầu ZZ. Để xem đầy đủ dữ liệu về tốc độ, nhiệt độ và tuổi thọ làm cơ sở cho lựa chọn này, hãy đọc hướng dẫn so sánh vòng bi có phớt và vòng bi có nắp chắn.

H: Vì sao vòng bi cầu ô tô giả lại là vấn đề lớn đến vậy?

Thị trường phụ tùng ô tô là một trong những phân khúc bị làm giả vòng bi nhiều nhất vì sản lượng lớn, mức nhận diện thương hiệu cao và khác biệt bề ngoài rất nhỏ. NSK cho biết tuổi thọ có thể chênh lệch đến 20× giữa vòng bi thép cao cấp chính hãng và vòng bi giả (NSK). Luôn yêu cầu hồ sơ IATF 16949, đối chiếu bao bì với đặc điểm nhận diện của OEM và chỉ mua từ nhà sản xuất hoặc nhà phân phối đã được đánh giá.

Mua đúng vòng bi ngay từ lần đầu

Việc chỉ định vòng bi cầu ô tô phụ thuộc vào bốn biến số theo thứ tự: hướng tải, tốc độ, môi trường và cấp chính xác. Khi mua hàng còn có câu hỏi thứ năm: ai sản xuất và họ có chứng minh được điều đó hay không. Những doanh nghiệp hoạt động hiệu quả trong năm 2026, cả OEM lẫn phụ tùng thay thế, đều coi hồ sơ IATF 16949, khả năng truy xuất lô và phòng chống hàng giả là các kỷ luật cốt lõi trong thu mua chứ không chỉ là thủ tục giấy tờ.

Để tìm nguồn vòng bi cầu ô tô từ nhà sản xuất có chứng nhận IATF 16949 và khả năng truy xuất PPAP đầy đủ, hãy xem dải sản phẩm vòng bi cầu của ANDE Bearing, gồm các dòng vòng bi rãnh sâu, vòng bi tiếp xúc góc và vòng bi cầu tự lựa; tham khảo toàn bộ danh mục sản phẩm; hoặc liên hệ đội ngũ kỹ thuật của chúng tôi để được tư vấn theo ứng dụng.
