압연기 베어링 가이드: 종류, 선정, 유지보수

압연기 베어링은 중공업에서도 가장 가혹한 조건에 놓입니다. ISO 76은 롤러 베어링의 기본 정정격하중을, 가장 큰 하중을 받는 롤러 접촉부에 계산 접촉 응력 4,000 MPa를 발생시키는 하중으로 정의합니다. 이 하중에서는 영구 변형량이 전동체 지름의 1만분의 1에 이릅니다(NSK, Rolling Bearings, §4.5.1). 롤 넥 베어링은 모든 패스에서 이 한계에 닿지 않고 하중을 지지해야 합니다. 베어링을 잘못 선정하면 수명만 짧아지는 것이 아닙니다. 롤을 폐기하고 초크를 손상시키며, 스트립 두께 공차를 벗어나게 하고 생산 라인까지 멈춥니다.

규모는 실제로 큽니다. 2023년 세계 조강 생산량은 18억 9,000만 톤이었고, 모든 판재는 수백 킬로그램의 정밀 롤 넥 베어링이 지지하는 압연 스탠드를 통과해 생산됩니다(World Steel Association). 시장 참고치로 Mordor Intelligence는 산업용 베어링 시장을 2025년 546억 2,000만 달러로 추정하고 연평균 9.23% 성장해 2031년 927억 7,000만 달러에 이를 것으로 보며, 최종 수요에서는 자동차가 29.63%로 가장 크고 에너지가 가장 빠르게 성장한다고 밝혔습니다(Mordor Intelligence).

이 가이드에서는 실제 압연기에 사용되는 7가지 베어링 계열, 현장에서 적용하는 선정 기준, 수명을 좌우하는 윤활 시스템, 그리고 베어링이 설계 수명에 도달하는지 그 일부에서 끝나는지를 가르는 설치·유지보수 기준을 다룹니다.

핵심 요약

• ISO 76은 롤러 베어링의 기본 정정격하중을, 가장 큰 하중을 받는 롤러 접촉부에 계산 접촉 응력 4,000 MPa를 발생시키는 하중으로 정의합니다. 롤 넥 베어링은 모든 패스에서 이 한계 아래에 머무르도록 설계합니다(NSK, §4.5.1).
• 4열 원통 롤러 베어링은 같은 설치 공간에서 가장 큰 레이디얼 하중을 지지하며, 스트립·후판·선재 압연기의 워크롤에 주로 사용됩니다(SKF).
• 유체 동압 유막 베어링(MORGOIL®형)은 현대 열간·냉간 스트립 압연기의 대형 백업롤에 대부분 사용되며, 완전 유막 윤활로 금속 간 접촉을 없앱니다(Primetals Technologies).
• SKF 자체 베어링 검사 데이터에서 가장 흔한 ISO 15243 고장 모드는 연마 마모 26%, 표면 기점 피로 16%, 수분 부식 14%, 응착 마모 7%, 누설 전류 침식 7%로, 확인된 전체 모드의 약 70%를 차지합니다. L10이 예측하는 표면하 피로는 이 상위 5개에 들지 않습니다(SKF).
• NSK의 용도별 표는 압연기 롤 넥의 피로 수명 계수 fh를 4에서 7로 제시합니다. 같은 자료의 관계식 L10h = 500·fh³으로 환산하면 설계 수명은 수만 시간 수준입니다(NSK, 표 4.1).

압연기 베어링이란?

압연기 베어링은 롤 넥 베어링이라고도 하며, 금속 압연기 스탠드용으로 설계된 정밀 부품입니다. 각 롤 넥을 지지하고 압연력을 하우징으로 전달하며, 오염과 열 사이클을 견디면서 롤의 기하 정밀도를 유지합니다. 속도 범위는 저속 조압연부터 압연 속도가 100 m/s 이상에 이르는 선재·소형 형강 압연기의 마무리 열까지 이릅니다(Schaeffler).

운전 조건은 매우 가혹합니다.

• 극한의 레이디얼 및 축방향 하중, 소재 물림, 압연 패스, 스트립 파단 때 발생하는 급격한 충격력이 함께 작용
• 넓은 속도 범위, 저속 조압연 패스부터 선재·소형 형강 압연기 워크롤의 40 m/s, 단선 선재 마무리 열의 100 m/s 이상까지
• 제한된 설치 공간: 베어링 하우징(초크)이 롤 몸체보다 작은 직경 내에 들어가야 하므로 단위 하중이 매우 높음
• 오염 및 수분 유입: 냉각수, 밀 스케일, 산화 피막 및 윤활제 열화 생성물이 주요 오염원
• 열 응력, 열간 압연 시 패스마다 롤 넥 온도가 수십 도씩 변동
• 가장 큰 하중을 받는 롤러 접촉부의 접촉 응력: ISO 76은 이 지점에 계산 접촉 응력 4,000 MPa를 발생시키는 하중을 롤러 베어링의 기본 정정격하중으로 정의(NSK, §4.5.1)

따라서 압연기 베어링은 범용 부품이 아닙니다. 특정 압연기의 특정 위치에 맞춰 설계하는 전용 제품이며, 잘못 선정하면 돌발 정지, 롤과 하우징 손상, 스트립 규격 이탈, 안전사고 위험으로 이어집니다.

반품 베어링 분석: 지난 3년간 열간 스트립 압연기의 보증 청구로 회수된 4열 원통 롤러 베어링 약 80개를 검사한 결과, 전형적인 표면하 피로 스폴링을 보인 제품은 5개 중 1개도 되지 않았습니다. 나머지는 수분 침입을 동반한 씰 파손, 오일 에어 시스템 필터 관리 소홀에 따른 윤활제 오염, 유도 가열이나 유욕 가열 대신 화염 가열을 사용해 생긴 장착 손상이었습니다. 이 비율은 SKF가 자체 검사 데이터베이스에서 보고하는 경향과 부합하며, 해당 데이터에서는 마모와 부식, 표면에서 시작된 손상이 표면하 피로를 크게 앞섭니다(SKF). 즉, 대부분의 "베어링 고장"은 베어링 자체가 아니라 주변 시스템의 문제입니다.

압연기 베어링의 종류는?

압연기 베어링은 크게 구름 베어링과 미끄럼 베어링 두 계열로 나뉩니다. 아래 1–5번은 구름 베어링 형식이며, 6번 유체 동압 베어링과 7번 반건식 미끄럼 베어링은 미끄럼 베어링의 하위 형식입니다. 전체 산업용 시장에서는 볼 베어링이 2025년 매출의 38.24%로 1위를 차지하지만, 광산용 트럭 차축이나 풍력 발전 주축처럼 같은 설치 공간에서의 레이디얼 하중 용량이 중요한 고하중 분야에서는 롤러 베어링이 주류입니다(Mordor Intelligence).

1. 4열 원통 롤러 베어링

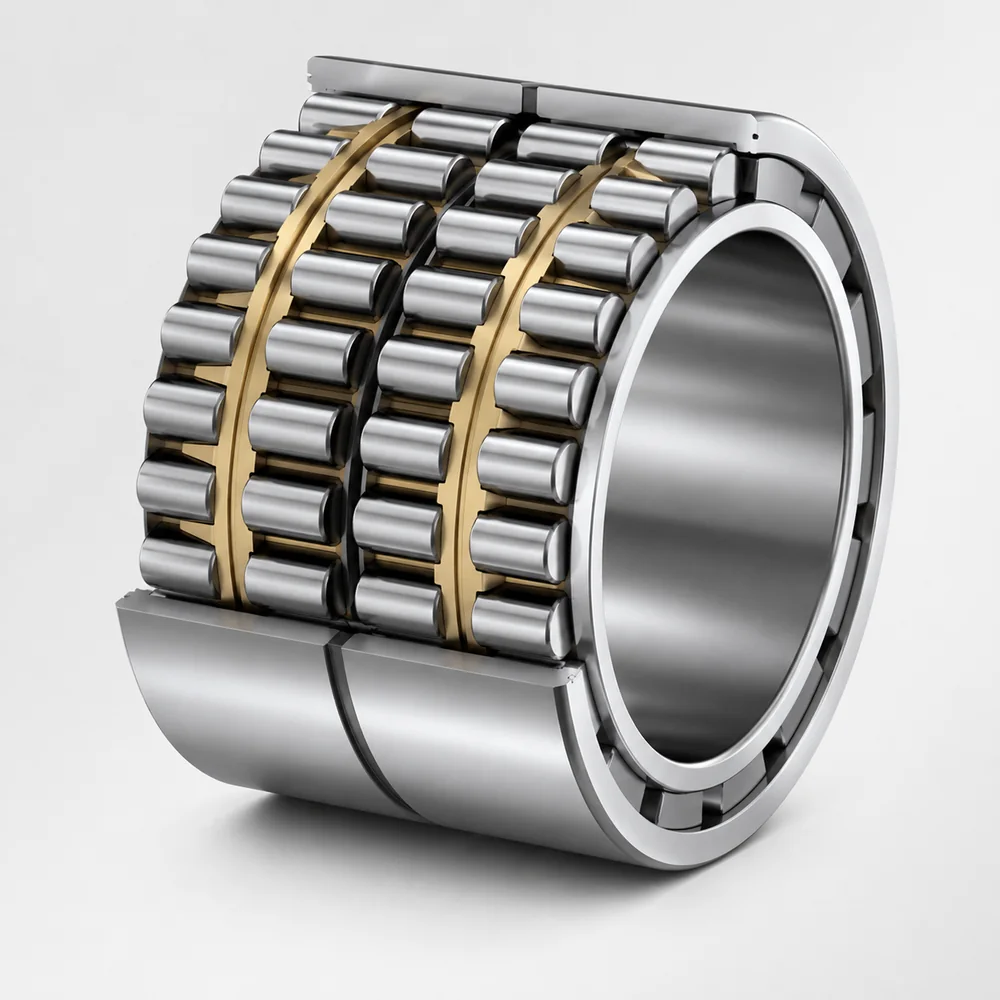

4열 원통 롤러 베어링은 현대 스트립·후판·선재 압연기의 대표적인 롤 넥 베어링입니다. 두 개씩의 내륜과 외륜에 4열 원통 롤러가 배치되어 롤러와 궤도면이 선 접촉하므로, 압연기용 베어링 중 같은 설치 공간에서 가장 큰 레이디얼 하중을 지지합니다(SKF).

장점:

• 모든 압연기 베어링 유형 중 최고의 레이디얼 하중 용량
• 낮은 단면 높이로 초크 내 제한된 반경 방향 공간에 적합
• 분리형 구조로 설치, 검사, 롤 교체가 용이
• 높은 허용 회전 속도로 조압연과 마무리 스탠드 모두 적용 가능
• 축방향 이동을 허용하여 롤의 열팽창을 수용

제한 사항: 최소한의 축방향 하중만 처리 가능합니다. 반드시 전용 스러스트 베어링과 함께 사용하십시오.

4열 원통 롤러 베어링은 일반적으로 롤 넥에 억지 끼워맞춤으로 장착합니다. 케이지에는 주로 고강도 황동(핑거형 또는 윈도형)이나 경화강 기계 가공품을 사용합니다. 고급 설계에는 내륜 내경에 나선형 윤활 홈을 두어 오일을 유지하고, 롤 넥 마모로 생긴 금속 입자로부터 궤도면을 보호합니다. 이러한 홈을 지정하는 접미 기호와 그에 따르는 틈새 등급 및 정밀도 등급은 4열 원통 롤러 베어링 규격 가이드에 정리해 두었습니다.

주요 적용처: 열간 스트립 압연기, 후판 압연기, 선재 압연기, 호일 압연기, 4단 냉간 압연기, 빌렛 연속 압연기.

2. 4열 테이퍼 롤러 베어링

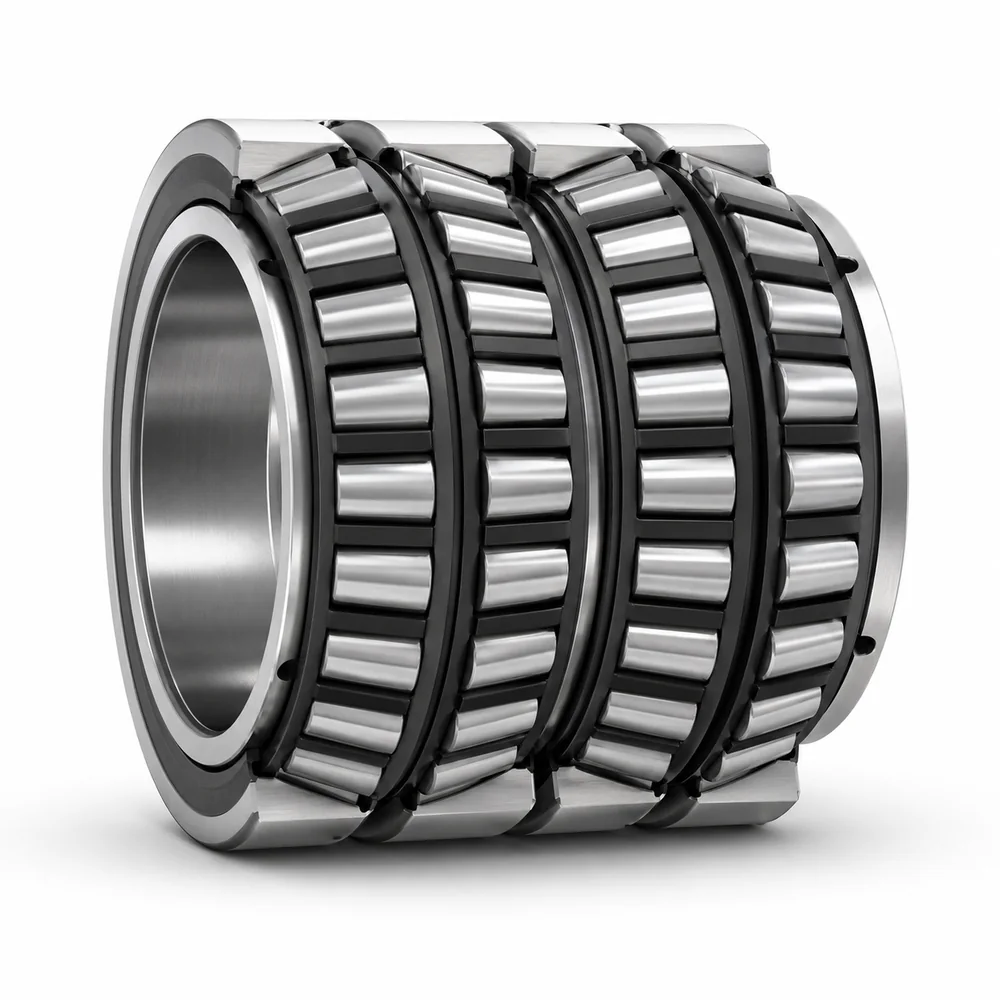

레이디얼 하중과 축방향 하중이 모두 큰 위치에는 4열 테이퍼 롤러 베어링을 우선 검토합니다. 4열 테이퍼 롤러가 별도의 스러스트 베어링 없이 양방향 축방향 하중을 지지하며, 같은 설치 공간 안에서 내부 틈새를 조정해 열팽창을 수용할 수 있습니다. Schaeffler는 이 베어링을 올바른 축방향 내부 틈새가 나오도록 중간 링을 맞춰 공급하고, 링 폭과 틈새 값을 링 자체에 표시합니다(Schaeffler).

장점:

• 레이디얼·축방향 복합 하중을 지지하여 큰 추력이 발생하는 스탠드에 적합
• 콤팩트 설계로 보조 스러스트 베어링을 제거하여 공간 절약
• 열팽창 수용 및 동하중 특성 조정을 위한 내부 틈새 조절 가능
• "X" 및 "O" 배열 가능
• 수명 전반에 걸친 우수한 정밀도 유지

주요 적용처: 고하중 열간 압연기, 냉간 스트립 압연기, 후판 압연기, 알루미늄 호일 압연기, 고정밀 냉간 압연기 롤 넥, 비철(동, 알루미늄) 압연기.

두 형식의 적용 차이는 테이퍼 롤러 베어링과 원통 롤러 베어링 비교를 참조하십시오.

3. 백킹 베어링(센지미어 / Z-밀 베어링)

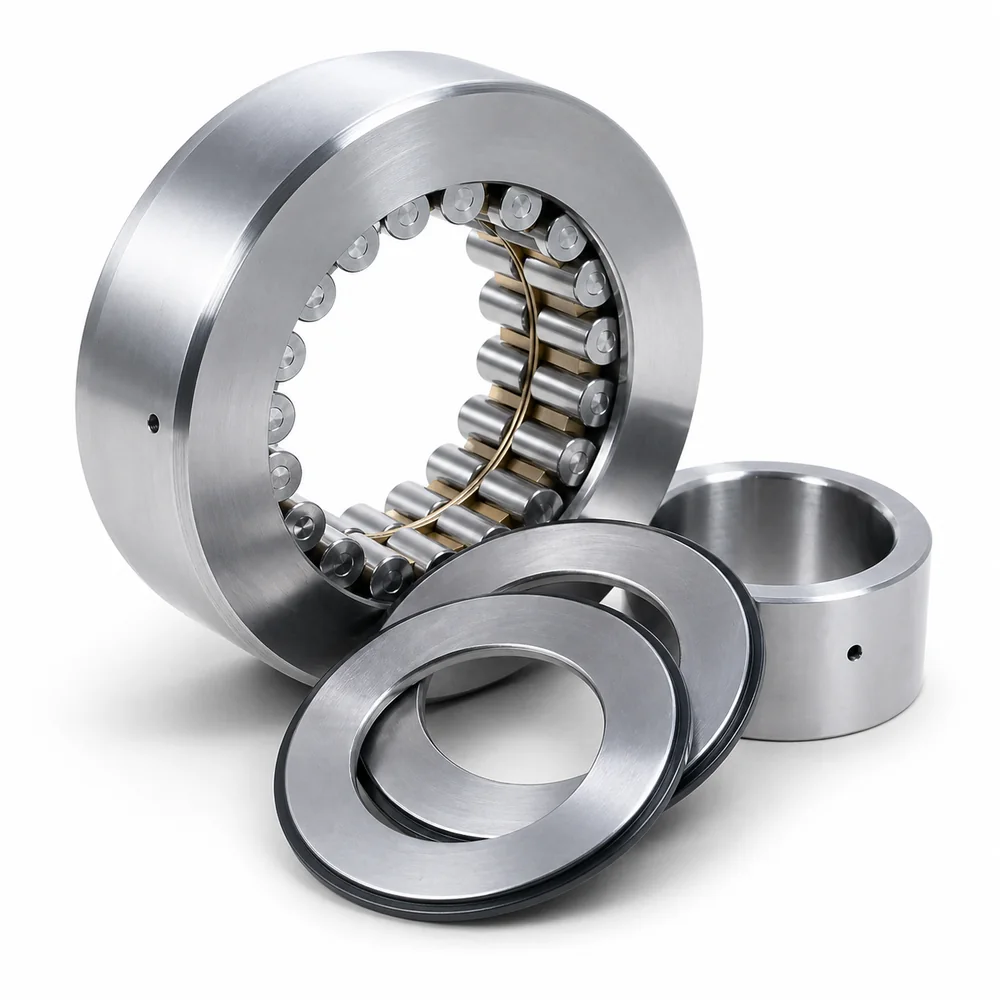

센지미어 압연기(Z-밀)는 직경이 매우 작은 워크롤을 지지하도록 새들에 배열된 백업롤 클러스터를 사용하므로 극박 스트립과 경질 합금을 압연할 수 있습니다. 백킹 베어링은 이 구조의 공간 제약에 맞춰 설계한 다열 원통 롤러 베어링으로, 표준 카탈로그 베어링이라면 수 시간 만에 파손될 접촉 압력을 견딥니다.

이 베어링은 매우 높은 접촉 압력을 견디면서 정밀한 롤 형상을 유지합니다. 표면 품질과 두께 공차가 한 자릿수 마이크로미터 수준인 박판 스테인리스강, 규소강 및 특수 합금 스트립 압연에 사용됩니다.

4. 자동 조심 롤러 베어링

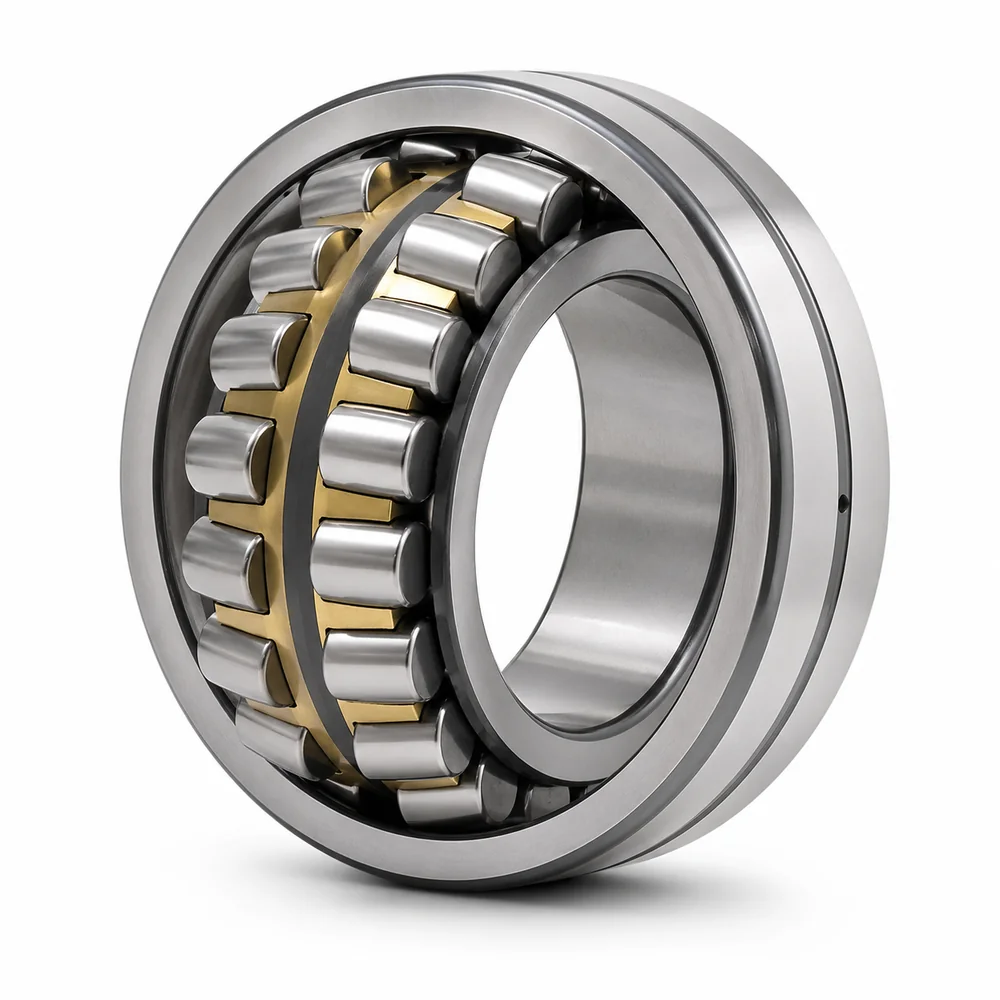

자동 조심 롤러 베어링은 배럴형 롤러 2열이 외륜의 공통 구면 궤도면에서 구르는 구조입니다. 시리즈와 틈새 등급에 따라 1.5°–2.5°까지 정적·동적 축 정렬 오차를 허용하므로 조압연 스탠드, 형강 압연기 및 축 처짐이나 하우징 정렬 오차가 예상되는 보조 위치에 사용됩니다(SKF).

특성:

• 우수한 정렬 오차 보상 능력(최대 2°)
• 높은 레이디얼 하중 용량과 중간 수준의 축방향 하중 용량
• 저–중속에 적합
• 고하중용 대형 내경 치수 제공

주요 적용처: 조압연 스탠드, 형강 압연기, 빌렛 압연기, 압연기 구동 부품.

정렬 오차가 불가피한 긴 축에 같은 자동 조심 원리를 적용하는 방법은 정렬 오차가 있는 중공업 설비의 자동 조심 롤러 베어링을 참조하십시오.

5. 스러스트 베어링 (축방향 하중 베어링)

대부분의 압연기 배열에서는 작업자 측 초크가 롤의 축방향 힘을 압연기 하우징으로 전달합니다. 전용 스러스트 베어링이 레이디얼 원통 롤러 베어링과 별도로 이 하중을 지지하므로 각 베어링은 본래 역할에만 집중할 수 있습니다. 설계 원칙은 간단합니다. 스러스트 베어링에 레이디얼 응력이 작용하지 않게 하면 긴 수명을 확보할 수 있습니다.

일반적인 유형은 다음과 같습니다.

• 스러스트 테이퍼 롤러 베어링: 중속에서 큰 축방향 하중을 지지
• 복열 테이퍼 롤러 베어링: 레이디얼 하중과 양방향 축방향 하중을 함께 지지
• 앵귤러 콘택트 볼 베어링: 높은 정밀도와 속도가 필요한 위치에 적용

스러스트 베어링은 초크에 남은 공간이 아니라 스탠드가 실제로 발생시키는 축방향 힘을 기준으로 크기를 정합니다. 남은 공간에 맞춰 축방향 베어링을 선정하면 해당 베어링이 정격에 포함되지 않은 레이디얼 하중을 받게 되는 전형적인 오류로 이어집니다.

6. 유체 동압(유막) 베어링

현대 열간·냉간 스트립 압연기의 백업롤에는 Primetals의 MORGOIL® 제품군으로 널리 알려진 유체 동압 유막 베어링이 가장 높은 성능을 제공합니다. 전동체 대신 롤 넥과 부시 사이에 형성되는 완전한 유체 동압 유막이 하중을 지지하므로, 정상 압연 중 금속 간 접촉이 없어지고 더 큰 하중 용량과 높은 허용 속도, 긴 설비 수명을 실현할 수 있습니다(Primetals Technologies).

장점:

• 완전 유막 윤활 상태에서 마찰이 매우 낮음
• 유막이 넓은 접촉 면적에 하중을 분산하므로 하중 용량이 매우 큼
• 높은 압연 정밀도, 정밀 스트립 및 호일 압연기에 필수
• 고속 백업롤 운전에 적합한 높은 허용 속도
• 적절히 유지보수하면 긴 수명 확보

대신 시스템이 복잡합니다. 유막 베어링에는 가압 윤활 시스템과 정밀한 밀봉 장치, 청정한 오일 공급이 필요합니다. 유지보수가 철저한 고생산성 판재 압연기에서는 성능을 충분히 발휘하지만, 관리를 소홀히 하면 고장 위험이 빠르게 커집니다.

주요 적용처: 탠덤 냉간 압연기, 가역식 냉간 압연기, 열간 스트립 마무리 스탠드의 백업롤.

7. 반건식 마찰 미끄럼 베어링

형강 압연기, 빌렛 압연기, 조압연 스탠드처럼 비교적 조건이 덜 가혹한 위치에서는 수지 복합재 미끄럼 베어링이 비용과 유지보수 부담이 낮은 대안입니다. 윤활이 거의 필요하지 않고, 구름 베어링이라면 수 시간 만에 파손될 정도의 오염도 견디며, 설비 정지 중 신속하게 교체할 수 있습니다. 롤 온도에 따라 다른 재질이 필요할 때는 동합금 또는 폴리머 미끄럼 베어링이 같은 역할을 합니다.

유형별 비교

압연기 베어링의 기술적 특성은?

압연기 베어링은 어떻게 극한 하중과 열을 감당하는가?

압연기 베어링은 일반 산업 설비보다 훨씬 가혹한 조건에 맞춰 설계됩니다. ISO 76은 롤러 베어링의 기본 정정격하중을 하중이 가장 큰 전동체와 궤도면의 접촉 중심에 4,000 MPa의 계산 접촉 응력을 발생시키는 정하중으로 정의합니다. 이 정격하중에서 전동체와 궤도륜의 영구 변형량 합계는 전동체 지름의 약 0.0001배입니다(NSK, Rolling Bearings, §4.5.1). 롤 넥 위치가 어려운 이유는 설치 공간이 이미 정해져 있다는 점입니다. 초크는 롤 동부보다 작은 지름 안에 들어가야 하므로, 설계자는 하중이 커진다고 해서 더 큰 베어링을 지정하는 방식으로 대응할 수 없습니다.

구체적으로:

• 고하중: 가장 큰 하중을 받는 롤러 접촉부에 계산 접촉 응력 4,000 MPa를 발생시키는 하중을 기본 정정격하중으로 정의하는 ISO 76 기준 적용
• 내충격성: 압연 패스 중, 특히 스트립 물림과 꼬리부 이탈 시 반복되는 충격과 진동을 견딤
• 고온 내성: 효율적인 윤활 및 냉각을 통해 열간 압연 환경에서 작동
• 내오염성: 특수 밀봉 구조로 수분, 밀 스케일, 분진, 산화 입자의 침입을 방지

밀봉과 보호

밀봉 성능은 정격하중만큼이나 베어링 수명을 좌우합니다. 목적은 수분, 밀 스케일과 분진이 베어링 안으로 들어오지 못하게 하는 것입니다. 대부분의 압연기 위치에서는 접촉식 금속 골격형 오일 씰과 비접촉식 래비린스 씰을 함께 사용합니다. 이 조합은 밀봉 성능과 낮은 회전 저항을 동시에 확보합니다. 씰이 손상되면 베어링의 잔여 수명이 수개월이 아니라 수주 단위로 줄어들 수 있으므로 정해진 주기에 따라 점검하고 교체합니다.

• 핵심 목적: 수분, 밀 스케일, 분진이 베어링 내부로 침입하는 것을 방지
• 일반적인 구조: 접촉식 금속 골격형 오일 씰과 비접촉식 래비린스 씰의 조합
• 유지보수: 씰 상태를 정기적으로 점검. 균열, 팽윤, 마모가 확인되면 즉시 교체

올바른 압연기 베어링은 어떻게 선정하는가?

압연기 베어링은 하중 특성, 속도, 설치 공간, 정밀도 등급, 윤활, 환경 및 유지보수 접근성을 기준으로 선정합니다. ISO 281의 기본 동정격하중(C)과 정격수명(L10)이 하중 지지 능력을 판단하는 출발점이며, 같은 규격의 수명 수정 계수 aISO가 윤활 유막과 오염도를 계산에 공식적으로 반영하는 부분입니다(ISO 281:2007). 여기에 열팽창, 오염, 충격 같은 실제 운전 조건을 겹쳐서 검토하며, 이 요인들은 달성 가능한 수명을 카탈로그 수명보다 늘리거나 줄일 수 있습니다.

아래 8가지 항목은 주요 제조사가 실제로 사용하는 선정 기준으로, 초크 형상과 압연기 운전 조건, 윤활 시스템에서 얻는 데이터에 각각 대응합니다. 하나라도 잘못 입력하면 L10 계산 자체가 맞더라도 실제 수명은 빗나갑니다. 카탈로그상 적합한 베어링이 현장에서 조기에 고장 나는 이유입니다. 하중 유형과 설치 공간은 변경할 수 없는 조건이며, 나머지 6개 항목은 베어링 등급, 내부 틈새 및 윤활 시스템을 선택해 조정할 수 있습니다.

이러한 선정의 바탕이 되는 재료 기술(전체 경화강과 침탄 경화강, 케이지 재질, 세라믹 하이브리드 대안)은 압연기 베어링 재질 가이드를 참조하십시오.

압연기 베어링에는 어떤 윤활 시스템을 사용해야 하는가?

윤활 방식은 베어링 형식만큼 신중하게 선정해야 합니다. Schaeffler의 압연기 핸드북은 오일 에어 방식을 공압식 오일 윤활이라 부르며 최소량 윤활로 설명합니다. 정량 장치가 주기적으로 베어링 급유관에 오일을 보내고 공기 흐름이 이를 베어링으로 운반하는 방식입니다. 오일을 미립화하지 않으므로 EP 첨가제가 든 고점도 트랜스미션 오일을 쓸 수 있으며, 이 정량 급유는 핸드북이 반드시 필요하다고 밝힌 오일 저류부 위에 더해지는 것이어서 기동 시와 급유가 짧게 끊길 때에도 윤활이 유지됩니다(Schaeffler, FAG Rolling Bearings in Rolling Mills, WL 17 200). 그리스와 오일의 선택, 충전량, 수명을 좌우하는 유막비는 베어링 윤활 가이드를 참조하십시오.

• 오일 에어 윤활: 연속 기류에 정량의 오일을 실어 공급합니다. 고속·고온 용도에 적합하며 그리스보다 분배가 균일하고 냉각 성능이 우수합니다.
• 오일 미스트 윤활: 미세한 오일 미스트를 여러 베어링 위치에 분배합니다. 선재 및 봉강 압연기에 널리 사용되며, 오일 소비량이 적고 여러 위치에 추가 설치하기 쉽습니다.
• 그리스 윤활: 가장 간단한 방식입니다. 롤러 테이블, 가이드, 보조 구동 장치처럼 속도가 낮고 조건이 덜 가혹한 위치에 적합합니다.
• 유체 동압 유막(순환 급유): 백업롤의 유막 베어링에 사용합니다. 여과 및 온도 제어 기능을 갖춘 전용 가압 급유 시스템이 필요합니다.

핸드북이 직접 밝히지만 공급사 자료에서는 대체로 빠지는 유의점이 있습니다. 공압식 시스템에서 배출되는 오일에는 미립화된 오일이 소량 남아 있으며 핸드북은 이것이 환경에 어느 정도 부담을 준다고 설명합니다. 또한 밀봉 효과의 일부는 하우징 내부를 공기 양압 상태로 유지하는 데 달려 있습니다(Schaeffler, WL 17 200). 윤활유 점도와 첨가제 조성, 공급 방식은 해당 위치의 베어링 형식, 운전 속도 및 온도 조건에 맞춰야 합니다. 모든 스탠드에 하나의 공통 사양을 적용해서는 안 됩니다.

압연기 베어링의 올바른 설치 및 유지보수 방법은?

압연기 베어링을 올바르게 설치하는 방법

대부분의 압연기 베어링 고장은 피로 자체가 원인이 아닙니다. 장착, 밀봉 및 윤활 문제가 결국 피로 손상 형태로 드러납니다. SKF의 베어링 검사 데이터에서 가장 자주 확인된 ISO 15243 고장 모드 5가지는 연마 마모(26%), 표면 기점 피로(16%), 수분 부식(14%), 응착 마모(7%), 누설 전류 침식(7%)이며, 합계는 확인된 전체 손상 모드의 약 70%입니다. L10이 예측하는 고전적인 표면하 피로는 이 상위 5개에 들지 않습니다(SKF). 베어링 손상 가이드에서는 이 고장 모드 데이터와 서로 다른 원인 통계를 비교하고, 각 비율이 어떤 모집단을 기준으로 하는지 설명합니다.

설치 표준

• 내륜은 롤 넥에 억지 끼워맞춤으로 장착합니다. 유도 가열 또는 80–90°C 유욕 가열 방식을 사용하십시오. 화염 가열은 베어링강 조직을 손상시키는 국부 과열을 일으키므로 금지합니다.
• 장착 환경을 청결하게 유지하십시오. 내륜과 롤 넥 사이에 낀 밀 스케일 입자 하나도 응력 집중을 일으켜 수주 뒤 궤도면 스폴링으로 이어질 수 있습니다.
• 체결 볼트는 대각선 순서로 조여 베어링 편심을 방지하십시오.

일상 모니터링

• 윤활제 상태를 정기적으로 점검하고 필요한 때 보충하거나 교체하십시오. 서로 다른 윤활제 브랜드를 절대 혼합하지 마십시오. 비호환 첨가제가 증주제 구조를 무너뜨려 베어링 고장으로 이어집니다.
• 베어링 온도(정상 70°C 이하)와 진동을 감시하고 비정상적으로 상승하면 즉시 설비를 정지하십시오. 10°C의 계단식 온도 상승은 경보가 울리기 전에 나타나는 조기 이상 신호입니다.
• 씰 상태를 점검하십시오. 균열, 팽윤, 변형이 보이면 즉시 교체하십시오.

수명 주기 관리

• 하중과 속도를 정격 한계 안에서 유지하십시오. 과부하 운전은 롤 넥 베어링을 가장 빠르게 파손시키는 원인입니다.
• 베어링 하우징과 오일 통로를 정기적으로 청소하여 오일 에어 또는 순환 급유 시스템이 슬러지로 막히지 않게 하십시오.
• "먼저 예측하고, 그다음 교체하는" 유지보수 전략을 적용하십시오. 다음 절에서는 이를 수치로 설명합니다.

압연기 베어링의 최신 동향은?

압연기 베어링 산업은 다섯 가지 방향으로 발전하고 있습니다. 모두 지난 24개월 동안 4대 제조사(SKF, Schaeffler, NSK, Timken) 중 적어도 한 곳이나 Primetals MORGOIL® 프로그램을 통해 상용 제품으로 출하된 기술입니다. 시장 참고치로 Mordor Intelligence는 산업용 베어링 시장이 2031년까지 연평균 9.23% 성장하며 최종 수요에서 자동차가 가장 크고 에너지가 가장 빠르게 성장한다고 전망합니다(Mordor Intelligence).

지난 5년간 달라진 것은 형상이 아닙니다. 열간 스트립 압연기 워크롤용 4열 원통 롤러 베어링은 외형만 보면 2015년 제품과 같습니다. 달라진 것은 강의 청정도, 케이지 재질, 센서 내장 사양과 베어링에 함께 제공되는 서비스 계약입니다. 아래 기술은 압연기 운영사가 교체품 사양을 정할 때 실제로 선택하는 항목이며, 더 이상 "검증되지 않은 기술"이라고 보기 어려울 정도로 성숙했습니다.

1. 재질 고도화: 고청정 베어링강과 Si₃N₄ 세라믹 전동체로 경도와 내마모성을 높입니다. 표면 처리, 침탄, 질화 및 PVD 코팅은 일시적인 윤활 부족 상태에서 궤도면의 내구성을 높입니다.
2. 구조 최적화: 설치 공간이 더 작은 압연기와 개조형 초크에 맞도록 소형화하면서 단위 체적당 하중 용량을 높입니다.
3. 스마트 모니터링: 온도·진동 센서를 내장해 실시간 상태 감시와 예지 정비를 지원합니다. AI 기반 추세 분석으로 고정 주기가 아니라 실제 상태에 따라 교체 시점을 정합니다.
4. 친환경 제조: 저마찰·장수명 설계로 에너지 소비를 줄이고, 생분해성 윤활제와 오일 미스트 회수 장치로 환경 부하를 낮춥니다.
5. 맞춤형 공급: 압연기별 운전 조건에 맞춘 베어링 설계와 제품 수명주기 전반의 서비스를 베어링과 함께 제공하는 사례가 늘고 있습니다.

이러한 고장 모드 중 하나를 증상에서 근본 원인까지 추적하는 열간 스트립 압연기 고장 분석 사례는 열간 스트립 압연기 베어링 고장 분석을 참조하십시오.

자주 묻는 질문

Q: 압연기 워크롤 베어링의 일반적인 수명은?

ISO 281은 특정 수치가 아니라 계산 방법을 규정합니다. L10은 베어링의 C/P 비와 회전 속도로 산출되므로 스탠드마다 달라집니다(ISO 281:2007). 설계 목표로는 NSK의 용도별 표가 압연기 롤 넥의 피로 수명 계수 fh를 4에서 7로 제시하며, 같은 자료의 관계식 L10h = 500·fh³으로 환산하면 약 32,000에서 170,000시간이 됩니다(NSK, 표 4.1). 밀봉 상태, 윤활 및 장착 절차를 제대로 관리하면 실제 수명이 이 범위에 도달하지만, 관리하지 않으면 훨씬 짧아집니다.

Q: 4열 원통 롤러 베어링이 압연기에 널리 사용되는 이유는?

압연기용 베어링 형식 가운데 단면적당 레이디얼 하중 용량이 가장 크기 때문입니다. 초크의 설치 공간이 롤 몸체 직경에 따라 제한되므로 이 특성이 중요합니다(SKF). 또한 분리형 구조이므로 베어링을 분해하지 않고 롤을 교체할 수 있어 생산 라인의 롤 교체 시간이 단축됩니다.

Q: 구름 베어링 대신 유체 동압 유막 베어링을 사용해야 하는 경우는?

유체 동압 유막 베어링(MORGOIL®형)은 매우 큰 하중 용량, 높은 정밀도와 지속적인 고속 운전이 동시에 필요한 현대 열간·냉간 스트립 압연기의 백업롤에 적합합니다(Primetals Technologies). 이 세 조건이 모두 필요하지 않은 용도에서는 구름 베어링이 더 단순하고 저렴하며 유지보수도 쉽습니다. 따라서 대부분의 후판·빌렛·형강 압연기에는 원통 또는 테이퍼 롤러 베어링을 사용합니다.

Q: 열간 스트립 압연기에 어떤 내부 틈새를 지정해야 하는가?

롤 넥 베어링의 실무는 범용 베어링 선정과 다르므로 ISO 레이디얼 틈새 등급부터 접근하지 않는 편이 좋습니다. Schaeffler는 4열 테이퍼 롤러 베어링을 올바른 축방향 내부 틈새가 나오도록 중간 링을 맞춰 공급하고, 링 폭과 틈새 값을 링 자체에 표시합니다(Schaeffler, FAG Rolling Bearings in Rolling Mills, WL 17 200). 중요한 값은 상온이 아니라 운전 온도에서의 틈새입니다. 롤 넥이 가열된 상태에서 틈새가 부족하면 베어링을 올바르게 선정했더라도 조기 스폴링이 발생하며, 이는 가장 흔한 근본 원인 중 하나입니다. 실제 온도 조건에 맞는 수치는 제조사에 확인하십시오.

Q: 대부분의 압연기 베어링 고장이 실제로 피로인가?

아닙니다. SKF의 베어링 검사 데이터에서 가장 자주 확인된 ISO 15243 모드는 연마 마모(26%), 표면 기점 피로(16%), 수분 부식(14%), 응착 마모(7%), 누설 전류 침식(7%)으로 확인된 전체 모드의 약 70%를 차지하며, L10이 예측하는 표면하 기점 피로는 여기에 포함되지 않습니다(SKF). 수치의 출처를 구분할 필요가 있습니다. ISO 15243은 분류 체계를 제공하는 규격이고, 빈도 자체는 SKF의 검사 데이터베이스에서 나온 값이며 규격에 실린 내용이 아닙니다. 따라서 씰, 윤활과 장착 절차를 개선하는 유지보수 프로그램이 베어링 등급을 높이는 것보다 거의 항상 더 빨리 투자비를 회수합니다.

Q: 압연기 베어링에서 절대 혼합해서는 안 되는 윤활제는?

리튬 복합계 그리스를 칼슘 설포네이트 복합계, 폴리우레아계 또는 알루미늄 복합계 그리스와 혼합하지 마십시오. 증주제 계통이 화학적으로 호환되지 않아 기유 분리, 단단한 비누 침전물 및 윤활제 열화가 발생하고, 운전 후 수 시간 만에 베어링이 파손될 수 있습니다. 원칙은 더 단순합니다. 데이터시트가 비슷해 보여도 같은 베어링에 서로 다른 브랜드나 종류의 그리스를 혼합하지 마십시오. 그리스를 변경하기 전에는 기존 그리스를 배출하고 세척해야 합니다.

요약

압연기 베어링은 세계에서 가장 가혹한 산업 공정 중 하나를 지탱하는 정밀 부품입니다. 올바른 베어링 선정은 스탠드의 다른 어떤 부품보다도 압연기 생산성, 제품 품질과 유지보수 비용에 큰 영향을 줍니다. 4열 원통 롤러 베어링은 대부분의 워크롤 위치에 사용하고, 4열 테이퍼 롤러 베어링은 복합 하중을 받는 위치에 사용합니다. 백킹 베어링은 센지미어 클러스터를 지지하고, 유체 동압 유막 베어링은 고생산성 판재 압연기의 백업롤을 지지합니다.

선정은 첫 단계일 뿐입니다. 베어링을 초크에 장착한 뒤에는 표준화된 장착 절차, 철저한 밀봉과 윤활, 상태 기반 감시가 필요합니다. 윤활제 상태와 씰 건전성을 단순한 정리·점검 항목이 아니라 생산 조건으로 관리해야 합니다. 이를 제대로 수행하면 베어링은 설계 수명의 상한에 도달할 수 있습니다. 반대로 관리하지 않으면 SKF가 손상 베어링을 분해 검사할 때 가장 자주 확인하는 마모, 부식 및 장착 기인 손상으로 이어집니다. 이들 손상은 어느 것도 베어링 품질과 관련이 없습니다.

4열 테이퍼 롤러 베어링과 원통 롤러 베어링의 자세한 비교는 베어링 구조 비교 가이드를 참조하십시오. 전체 압연기 베어링 제품군을 확인하거나 압연기 구성에 맞는 선정 지원이 필요하면 엔지니어링 팀에 문의하십시오.
